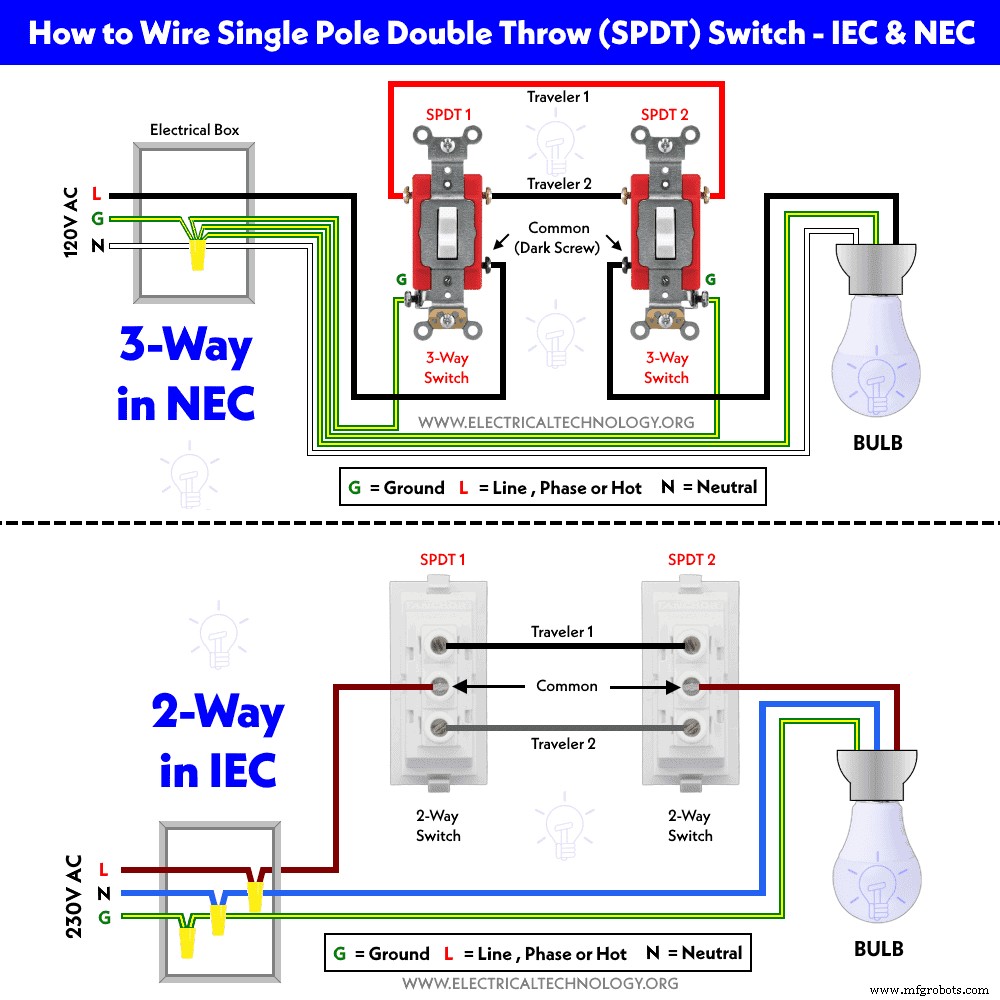

¿Cómo cablear un solo polo, doble tiro (SPDT) como interruptor de 3 vías?

Instalación de SPDT:interruptor de 3 vías (NEC), también conocido como interruptor de 2 vías (IEC) para 120/240 V y 230 V CA:circuitos de 3 y 2 vías

¿Qué es el interruptor SPDT?

El interruptor SPDT (siglas de Single Pole Double Throw) se usa para controlar las operaciones de ENCENDIDO y APAGADO de dos circuitos, p. electrodomésticos como puntos de iluminación, etc. Se utiliza para controlar una sola operación de encendido o apagado entre dos circuitos eléctricos, como una instalación de cableado de pasillo o escalera donde un punto de iluminación se controla desde dos o más lugares.

Es bueno saberlo: El interruptor SPDT se conoce como interruptor unipolar, de doble tiro o de tres vías en América del Norte (EE. UU. - NEC). Si bien se conoce como interruptor de dos vías o interruptor de doble vía en los siguientes países de Europa, Reino Unido e IEC.

Precaución :Los interruptores siempre se cablean en los cables de fase (línea o activo) al igual que los fusibles.

• Publicación relacionada:¿Cómo cablear un solo polo, un solo tiro (SPST) como interruptor de 2 y 1 vía? CEI y NEC

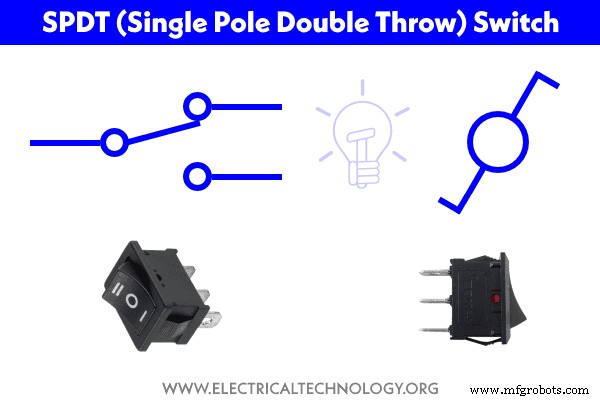

Símbolo del interruptor SPDT

Los siguientes símbolos representan los interruptores básicos de un solo polo y doble tiro.

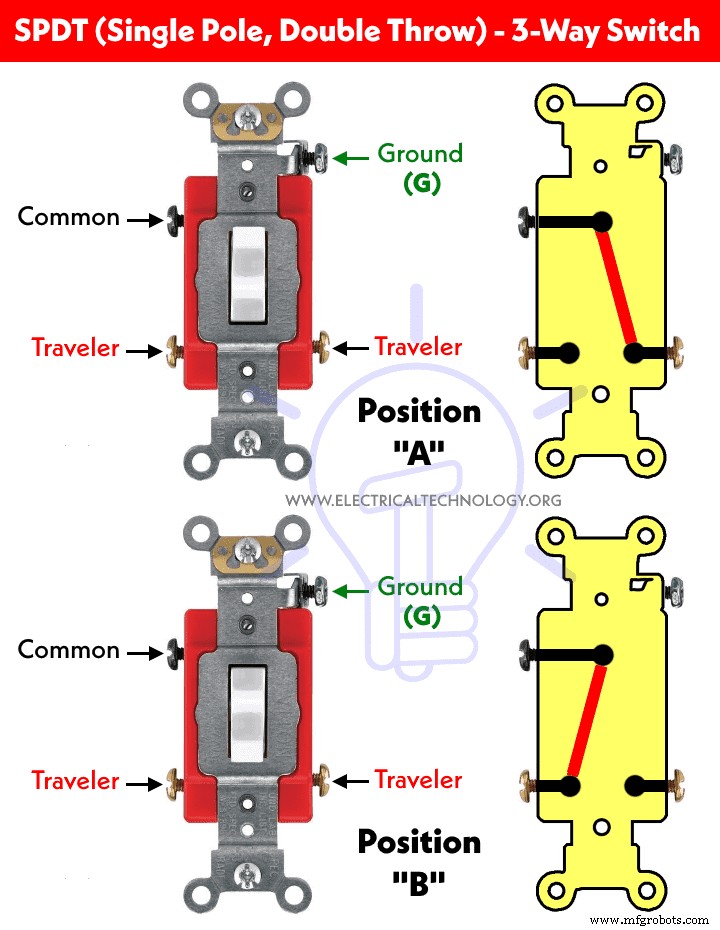

Construcción de interruptor unipolar de doble tiro

El interruptor de un solo polo y doble tiro tiene principalmente tres terminales, a saber, uno es común (caliente entrante) y los dos restantes como viajeros y un terminal adicional como pin de tierra en América del Norte. En los siguientes condados del Reino Unido e IEC, el interruptor unipolar tiene solo tres terminales sin pin de tierra.

Las siguientes dos figuras muestran la diferencia principal entre los interruptores de un solo polo y doble vía (SPDT) de EE. UU. y el Reino Unido.

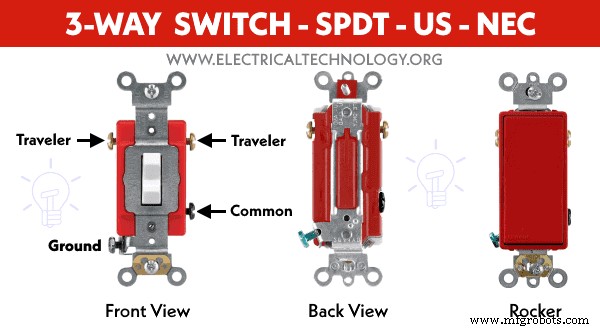

Interruptor de tres vías:SPDT, unipolar, doble tiro, EE. UU., NEC

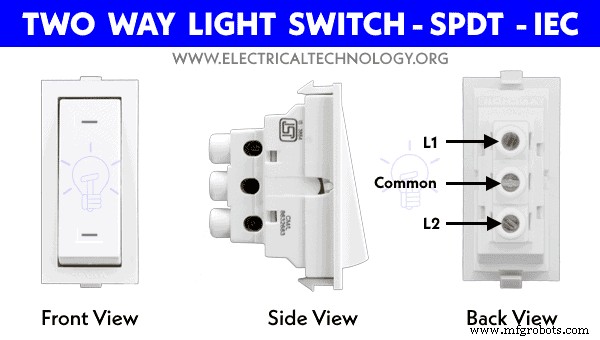

Interruptor bidireccional:SPDT, unipolar, doble vía, Reino Unido, IEC

Empecemos y veamos cómo conectarlos uno por uno para diferentes puntos de carga.

Cableado de interruptores de luz de 120 V/240 V de un solo polo y doble tiro:NEC

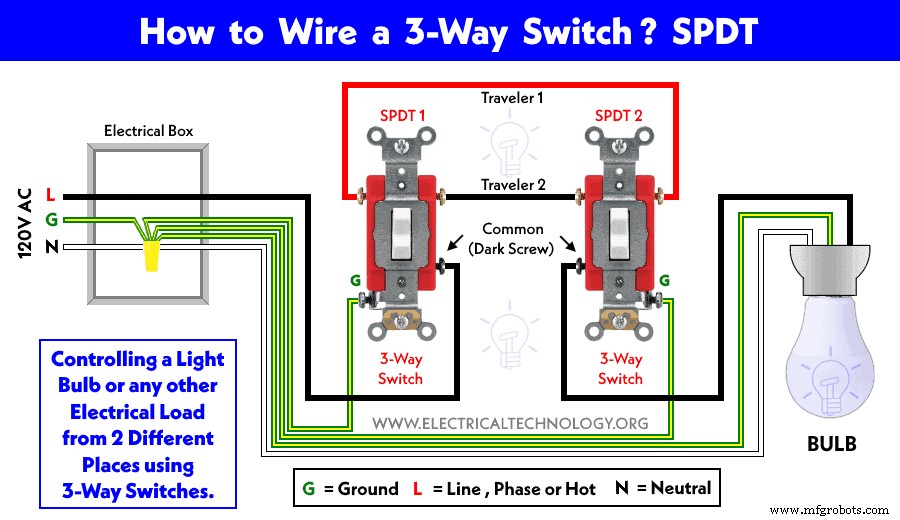

¿Cómo controlar una bombilla desde dos lugares diferentes usando interruptores de un solo polo y doble tiro?

El siguiente diagrama de cableado muestra que un punto de iluminación se controla desde dos lugares diferentes utilizando los silbidos SPDT. Como se muestra, hay tres cables entrantes desde el interruptor en la caja eléctrica, p. L (Línea o Vivo), N (Neutro) y G (Tierra).

El cable de tierra está conectado a los terminales de tierra de ambos interruptores (verde con franja amarilla). La Línea (como vivo) está conectada a la terminal de línea (común como tornillo negro) del primer interruptor. Los terminales de latón de ambos interruptores están conectados a través de cables viajeros. El terminal común del segundo interruptor está conectado a la bombilla. Tenga en cuenta que el cable neutro nunca se conecta al interruptor.

Finalmente, el cable neutro y de tierra se conecta al portalámparas. De esta forma, la lámpara LED se controla desde dos lugares diferentes, al igual que la configuración del cableado de la escalera. Esto significa que la misma bombilla puede ENCENDERSE y APAGARSE desde dos ubicaciones diferentes usando diferentes interruptores SPDT.

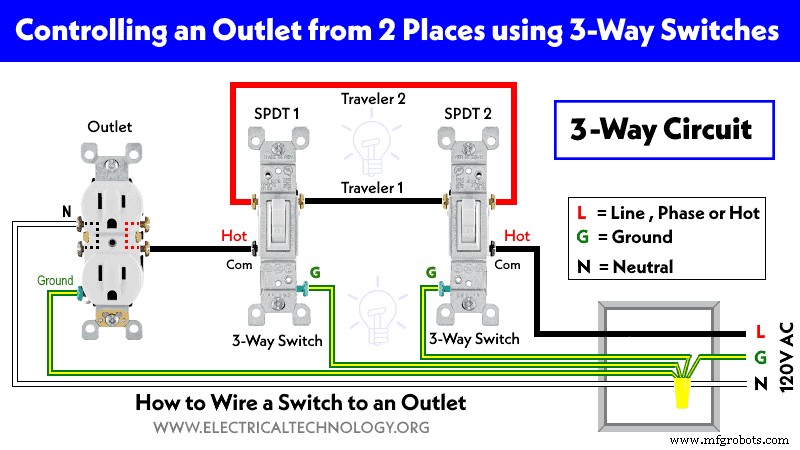

Cómo controlar un tomacorriente desde dos lugares usando SPDT Interruptores ?

Los interruptores SPDT se pueden usar para diferentes puntos de carga, como receptáculos de tomacorrientes estándar, etc. El siguiente diagrama de cableado muestra cómo cablear y controlar un receptáculo de tomacorrientes desde dos ubicaciones usando un solo polo , interruptor de doble tiro.

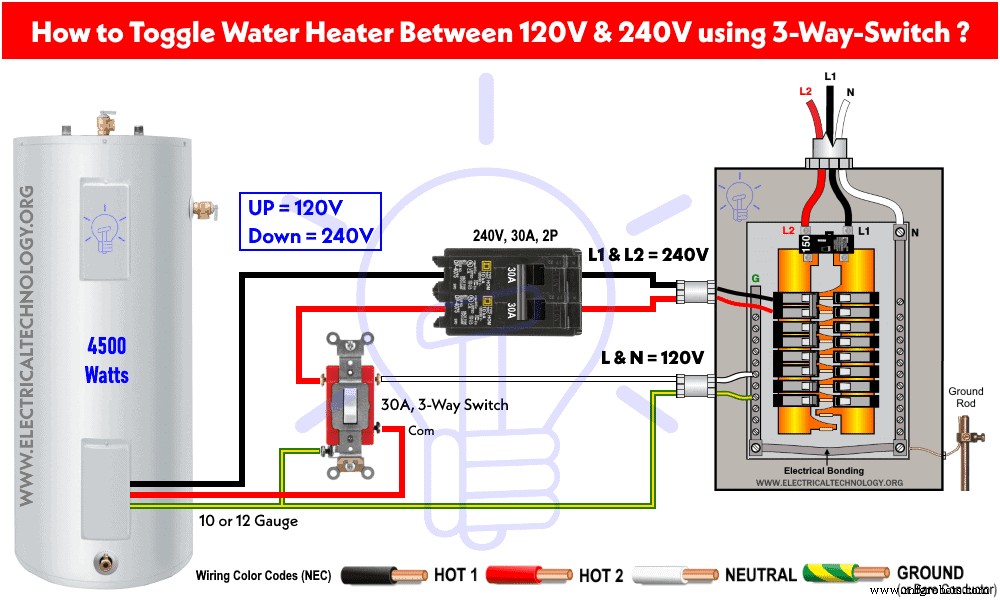

Cómo alternar un calentador de agua entre 120 V y 240 V usando SPDT (3 vías) Cambiar ?

El siguiente diagrama de cableado muestra un calentador de 4500 vatios conectado a través de un disyuntor de dos polos de 30 A y controlado mediante un interruptor de 3 vías de 30 A. La primera línea como Caliente 1 (color negro) está conectada directamente al calentador de agua mientras que la segunda línea caliente como Caliente 2 (leer color) del interruptor está conectada a la primera terminal viajera del interruptor SPDT. El cable neutro está conectado al segundo terminal viajero del interruptor de 3 vías. El cable de tierra y el común (terminal de tornillo oscuro) del interruptor de tres vías están conectados al calentador de agua.

De esta manera, la posición hacia arriba del interruptor hará funcionar el calentador de agua a 120 V (Vía Caliente 1 y Neutro) mientras que la posición hacia abajo hará funcionar el elemento calentador a 240 V CA vía Caliente. 1 y Caliente 2.

Cableado de interruptores de luz SPDT de dos vías para circuitos de 230 V – IEC

Un interruptor de 1 gang, unipolar, de dos vías (también conocido como interruptor de 1 gang y dos vías) seguido de IEC (Comisión Electrotécnica Internacional) es totalmente diferente del conmutador SPDT e interruptores de luz según los estándares NEC (Código Eléctrico Nacional).

El interruptor bidireccional tiene tres terminales, como se muestra en la ilustración anterior. En su mayoría, el terminal del medio es común y debe conectarse a la fuente de alimentación entrante, mientras que los dos terminales restantes (L1 y L2) están conectados a los mismos terminales del segundo interruptor bidireccional. El terminal central del segundo interruptor debe conectarse al punto de carga. Todo este proceso se muestra en los siguientes diagramas de cableado.

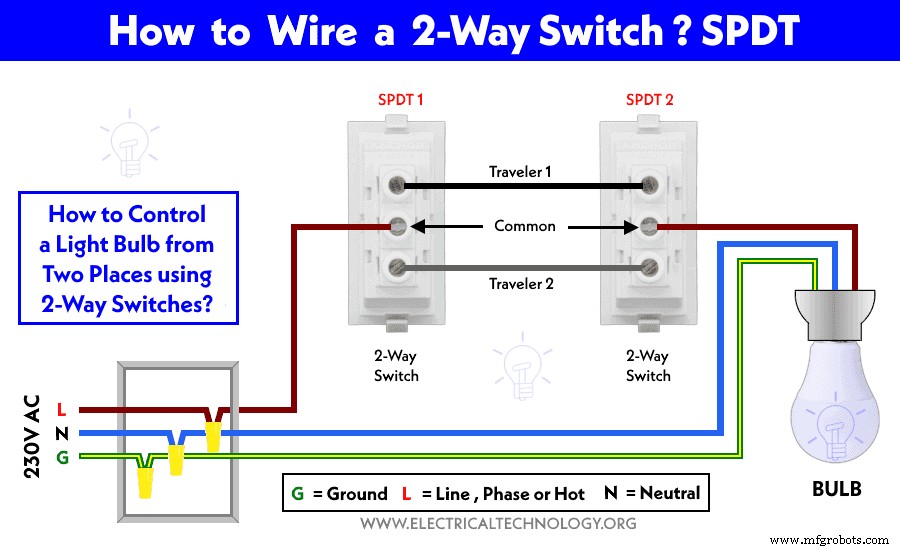

¿Cómo conectar un interruptor de dos vías a una bombilla?

En el siguiente diagrama de cableado para un sistema de suministro de CA de 230 V, IEC, se usa un interruptor bidireccional de 1 gang para controlar una bombilla CFL o LED desde dos ubicaciones diferentes usando dos interruptores de camino. Muestra claramente que el cable de fase (línea) entrante (color marrón) está conectado directamente al terminal común del primer interruptor. Los terminales L1 y L2 de ambos interruptores están conectados a través de cables de flejado (negro y gris). El terminal común del segundo interruptor está conectado a la bombilla. Finalmente, el Neutro (Azul) y Tierra (Verde con franja amarilla) se conectan al portalámparas.

De esta manera, la bombilla se puede controlar para las operaciones de ENCENDIDO y APAGADO desde dos lugares diferentes usando interruptores de dos vías.

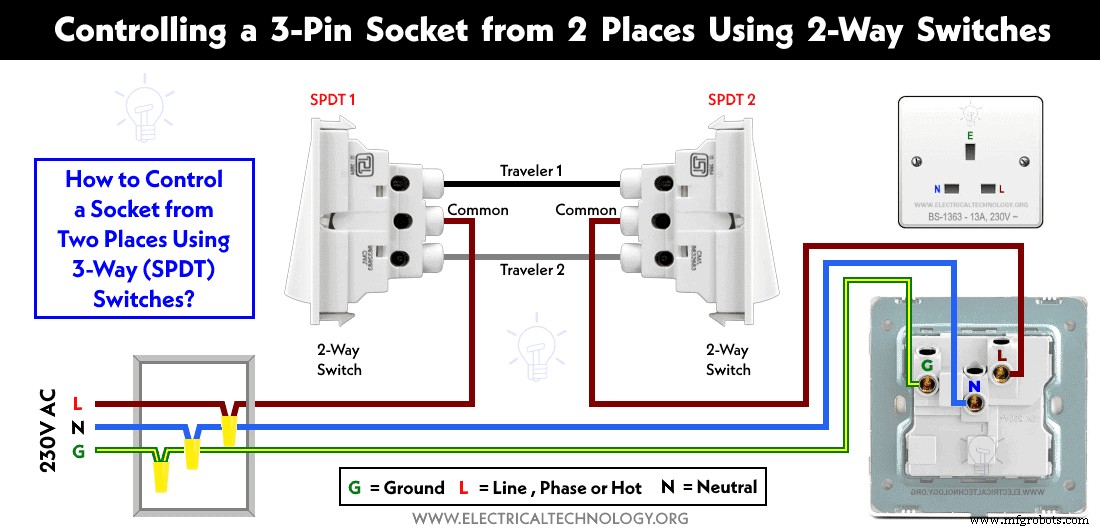

¿Cómo conectar un interruptor bidireccional a un enchufe?

Como se indicó anteriormente, el interruptor bidireccional se puede usar para controlar un solo circuito (punto de carga) desde diferentes ubicaciones, como bombillas, ventiladores, tomas de corriente, etc. Lo siguiente El diagrama de cableado muestra cómo cablear y controlar un enchufe británico de 230 V desde dos ubicaciones diferentes mediante interruptores de dos vías.

• Los tornillos de latón deben conectarse al cable vivo (línea, vivo o de fase) usando los códigos de color de cable IEC y NEC. En el caso de SPDT y 4 vías (interruptores intermedios), se utilizan tornillos de color negro para los terminales vivos o comunes. En resumen, el color del terminal común es diferente al de otros terminales.
• Los tornillos plateados deben conectarse al cable neutro (en caso de toma de corriente conmutada)
• El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
• Si no hay tornillos codificados por color en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
• No se requiere cable neutro en el cableado de salidas de 240 V (EE. UU.) Además, el neutro nunca se conecta a los interruptores.
• Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.

Precauciones:

• Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear un tomacorriente nuevo o existente o un interruptor con una caja eléctrica/de conexiones.
• Comuníquese con el electricista autorizado y con licencia para la instalación del interruptor si no está seguro acerca de los diagramas de cableado.
• El autor no será responsable de pérdidas, lesiones o daños derivados de la visualización o el uso de esta información o si prueba cualquier circuito en el formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
