¿Cómo cablear un interruptor de dos polos y dos tiros? Cableado DPDT

¿Cómo cablear un interruptor DPDT? Control de circuitos de 120 V/240 V y 230 V mediante interruptores de doble polo y doble tiro

¿Qué es el interruptor de doble polo y doble tiro (DPDT)?

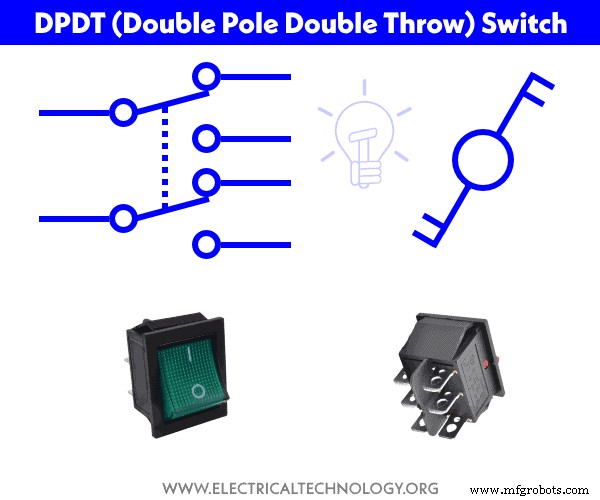

DPDT significa interruptor de doble polo y doble tiro. Se trata básicamente de dos interruptores SPDT empacados en una sola unidad y operados por una sola palanca (común para ambos interruptores unipolares y de doble tiro). En resumen, el interruptor DPDT (Double Pole, Double Throw) se usa para controlar dos circuitos separados conectados a dos entradas de suministro.

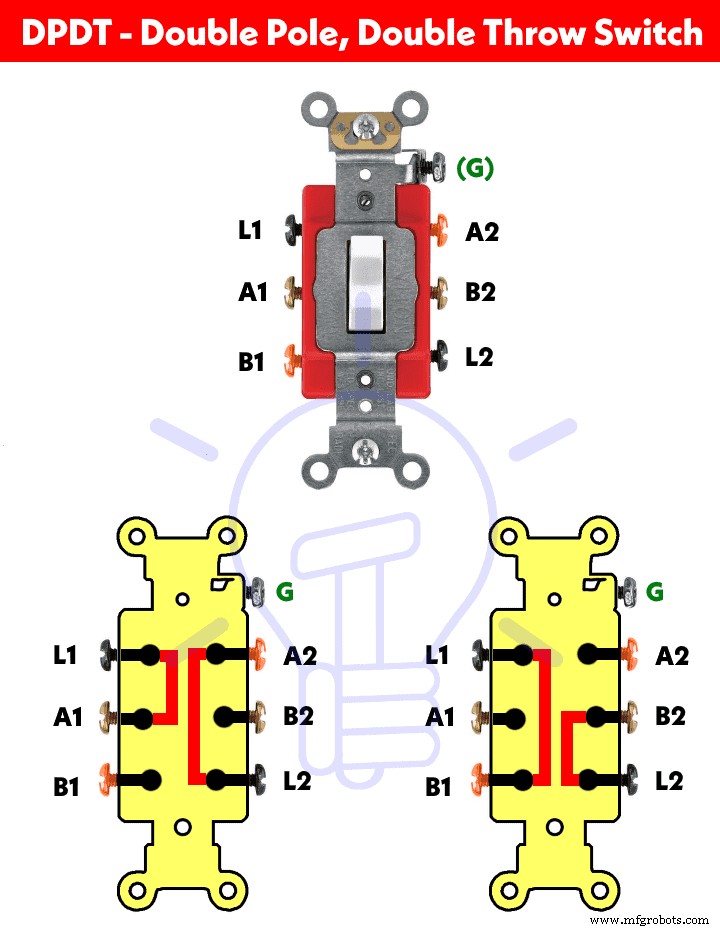

El interruptor de doble polo y doble tiro tiene 6 terminales como L1, L2, A1, A2, B1 y B2. Los terminales L1 y L2 están conectados (no siempre es el caso) a las líneas entrantes (digamos Vivo 1 y Vivo 2 en el caso de 240 V – NEC o Fase y Neutro en el caso de 120 V o 230 V – IEC) y A1, A1, B1 y B2 están conectados a los puntos de carga según el diseño.

El interruptor de doble polo y doble tiro (DPDT) se usa para controlar dos aparatos separados conectados al suministro, por ejemplo, un calentador de agua se puede alternar entre el suministro de 120 V y 240 V usando el interruptor DPDT (el diagrama de cableado se proporciona a continuación), donde ambas líneas de suministro (Vivo1 y Vivo2 o Línea y Neutro) deben encenderse o apagarse al mismo tiempo para una sola operación, ya que la acción es intercambiable debido al interruptor DPDT.

Precaución :Los interruptores siempre se cablean en los cables de fase (línea o activo) al igual que los fusibles.

¿Construcción y funcionamiento del interruptor DPDT?

El siguiente gif y video breve ilustran cómo funciona un interruptor de dos polos y dos tiros en el circuito.

Vídeo corto:

Veamos cómo conectar un interruptor DPDT para diferentes aplicaciones.

Control y cableado de dos bombillas con interruptor DPDT

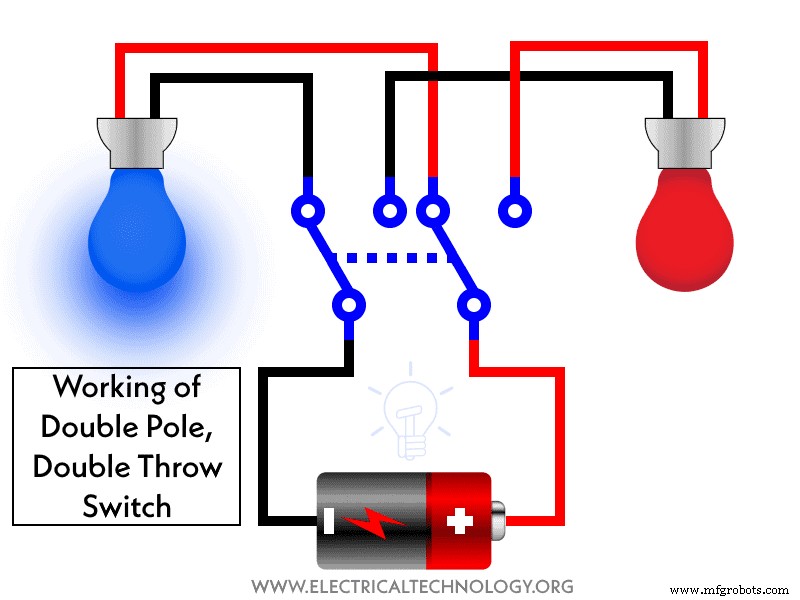

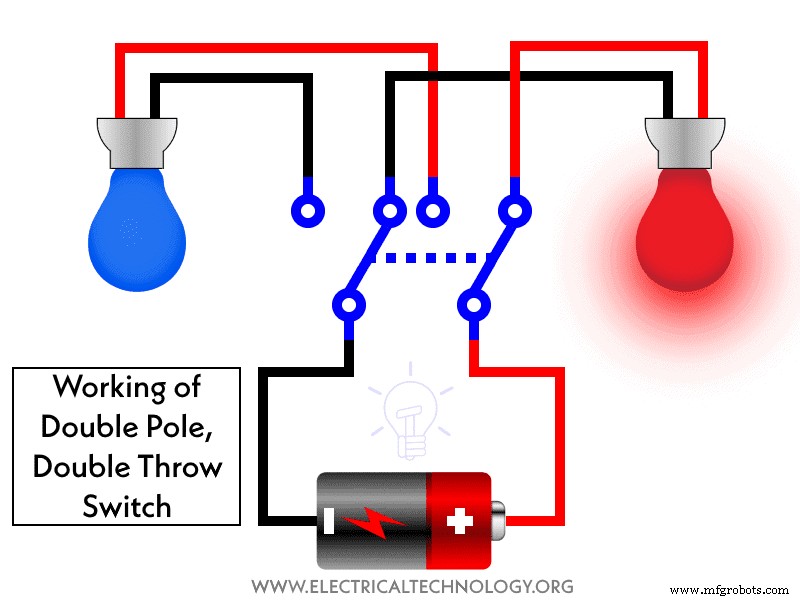

El siguiente diagrama de cableado básico muestra dos bombillas LED de colores (azul y rojo) conectadas y controladas a través de un interruptor DPDT. Como se muestra, los dos cables de alimentación (batería o fuente de CA) están conectados a los terminales de entrada de los terminales del interruptor de doble polo y doble vía (L1 y L2).

La bombilla LED azul está conectada a través de A1 y A2, mientras que la luz LED de color rojo está conectada a B1 y B2. En la posición uno (por ejemplo, arriba), la bombilla de luz azul brilla cuando el circuito se completa a través de A1 y A2 y la bombilla roja está apagada. En la posición dos (abajo), la bombilla de luz roja brilla cuando el circuito se completa a través de B1 y B2 y la bombilla roja está APAGADA.

El siguiente gif muestra el funcionamiento del circuito anterior.

Control de la dirección de rotación del motor mediante el interruptor DPDT

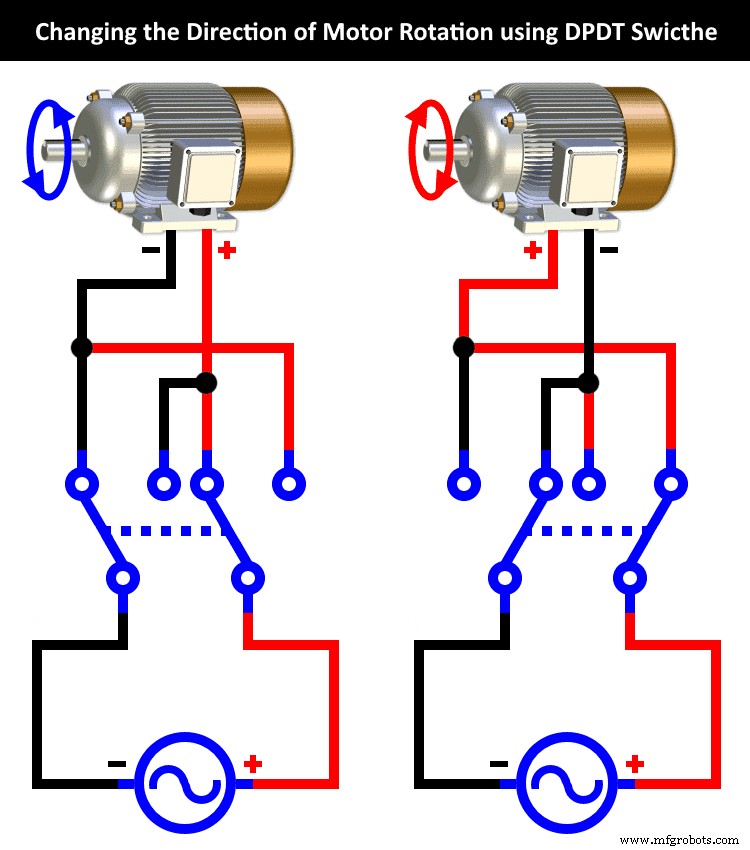

Como se muestra en el siguiente diagrama de cableado, la rotación de la dirección del motor se controla a través de un interruptor de dos vías y dos polos a través del método de inversión de fase.

La alimentación de dos cables (como fase, línea y neutro) se conecta directamente a los terminales L1 y L2 del interruptor DPDT. El motor está cableado a los terminales de carga del interruptor donde A1 está conectado a B2 y A2 está conectado a B1.

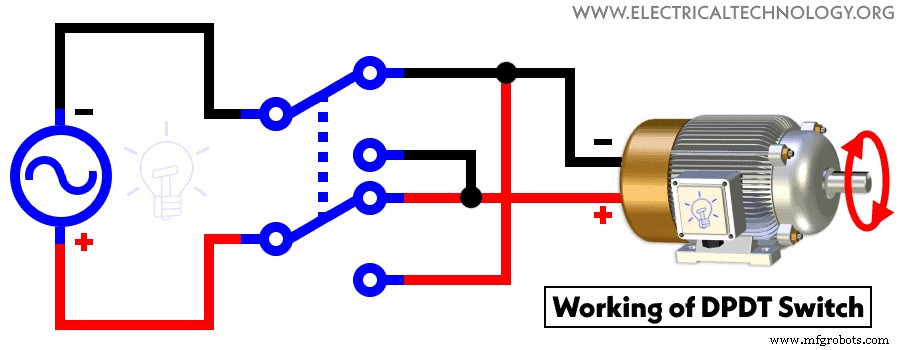

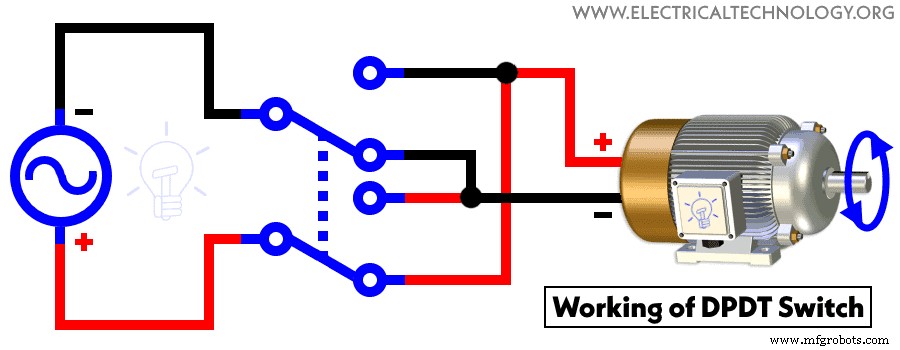

Cuando la manija del interruptor está hacia ARRIBA, el motor gira en el sentido de las agujas del reloj a medida que el circuito se completa a través de A1 y B2. Cuando la palanca del interruptor está hacia abajo, el motor funciona en sentido antihorario a medida que el circuito se completa a través de A2 y B1. De esta manera, la rotación de la dirección del motor se puede cambiar fácilmente usando interruptores DPDT.

El siguiente gif muestra el funcionamiento del circuito anterior.

¿Cómo alternar el calentador de agua entre 120 V y 240 V usando el interruptor DPDT?

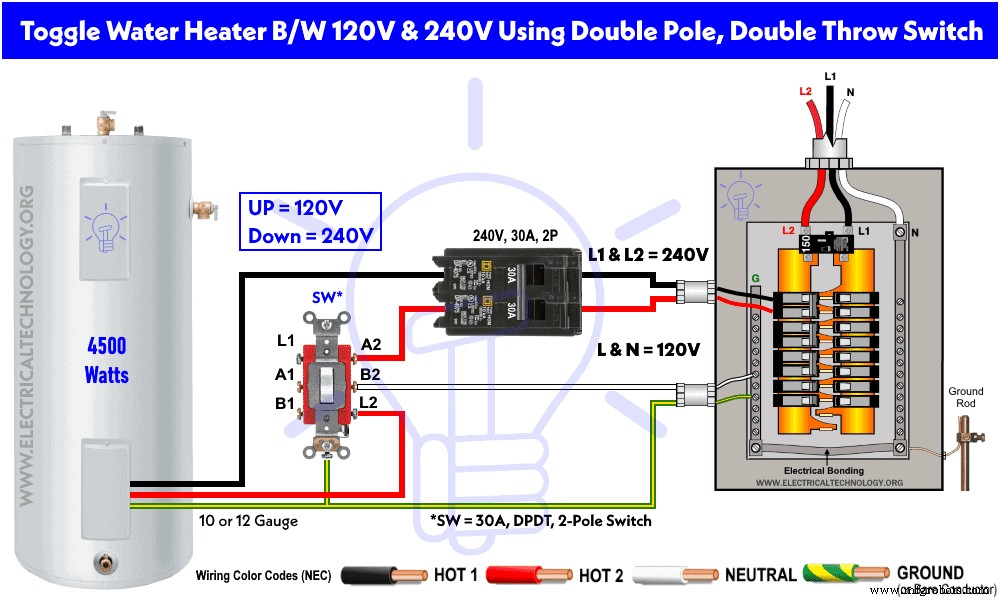

Un calentador de agua se puede alternar entre el suministro de 240 V y 120 V mediante un interruptor de dos posiciones y dos polos. Para hacer esto, conecte un Hot 1 (color negro) del disyuntor de 2 polos y 30 amperios al elemento del calentador de agua. Ahora conecte Hot 1 (color rojo) del interruptor al terminal A2 del interruptor y, nuevamente, conecte el terminal L2 a la caja de terminales del calentador de agua.

Ahora, conecte un neutro de la barra colectora a la terminal B2 del interruptor. Finalmente, conecte el cable de tierra al calentador de agua. Los tornillos de los terminales L1, A1 y B1 no se utilizan en este caso.

Cuando la posición del interruptor está arriba, el calentador de agua funciona con 240 V a través de Hot 1 y Hot 2. Cuando la posición del interruptor está abajo, el calentador de agua funciona con un suministro de 120 V a través de Hot 1 y Neutro.

Tenga en cuenta que puede controlar cualquiera de los dos aparatos eléctricos usando un interruptor de dos polos y dos tiros donde un circuito puede operarse al mismo tiempo mientras que el segundo estará APAGADO .

Cambie el calentador de agua entre 120 V y 240 V usando el interruptor de apagado central DPDT

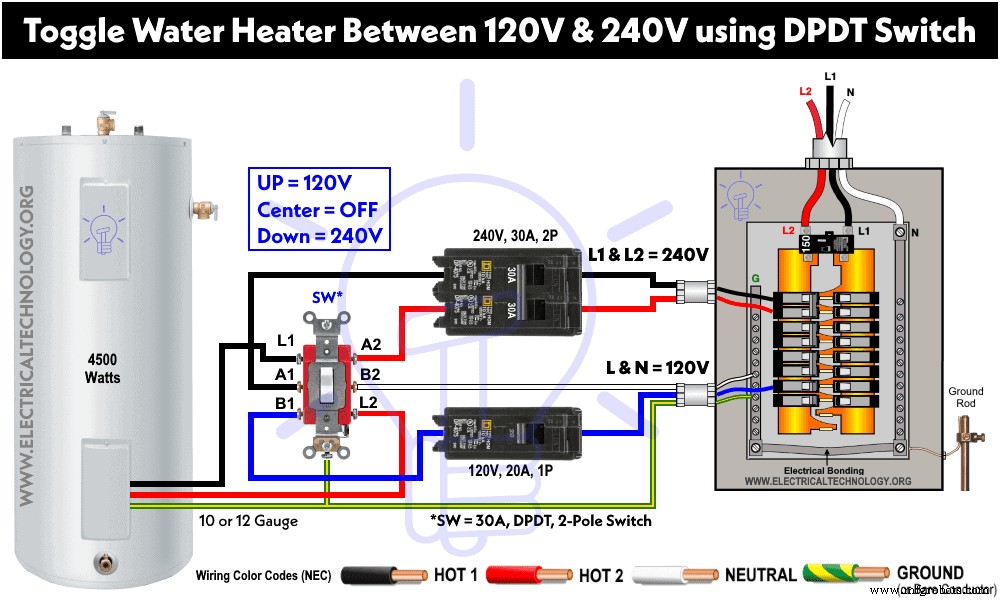

El diagrama de cableado anterior solo cambia el suministro entre 240 V y 120 V, para agregar una función adicional al circuito, p. “suministro apagado”, usaremos el interruptor DPDT con la posición de apagado central. En este caso, necesitaremos dos interruptores, a saber, 30 A, 2 polos, 240 V para caliente 1 y caliente 2 y 20 A, unipolar, 120 V para cables neutros y calientes.

Simplemente conecte el interruptor de dos polos y dos tiros al calentador de agua como se muestra en la figura a continuación.

El circuito funcionará de la siguiente manera.

• Palanca de interruptor en posición superior =El calentador de agua funciona con un suministro de 120 V cuando el circuito se completa a través de la línea y el neutro (a través de B₁ , L₁ y B₂ , L₂ terminales).
• Manija del interruptor en la posición central =Apagar:no hay suministro al calentador de agua.
• Palanca del interruptor en la posición hacia abajo =el calentador de agua funciona con un suministro de 240 V. El circuito se completa a través de Hot1 y Hot2 (a través de L₁ y L₂ están conectados (a través de A_1, , A₂ y L₂ terminales).

Lea la publicación detallada sobre:​​¿Cómo alternar el calentador de agua eléctrico entre 120 V y 240 V?

• Los interruptores de dos polos y de 4 vías tienen un aspecto similar pero son diferentes. Ambos tienen 4 tornillos terminales. Tenga en cuenta que los interruptores de dos polos están clasificados para 220 V a 240 V, mientras que los interruptores de 4 vías siempre están clasificados para 120 V a 277 V. Además, cuando se cambia la posición del interruptor de 4 vías, invierte ambos cables a terminales opuestos y cuando se cambia la posición del interruptor de dos polos, enciende o apaga ambos cables. Se recomienda verificar la clasificación del dispositivo o al menos verificar usando un multímetro en modo de prueba de continuidad para verificar las terminales.
• Los tornillos de latón deben conectarse al cable vivo (línea, vivo o de fase) usando los códigos de color de cable IEC y NEC.
• El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
• Si no hay tornillos codificados por color en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
• No se requiere cable neutro en el cableado de salidas de 240 V (EE. UU.). Además, Neutral nunca se conecta a los interruptores.
• Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.

Precauciones:

• Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear un tomacorriente nuevo o existente o un interruptor con una caja eléctrica/de conexiones.
• Comuníquese con el electricista autorizado y con licencia para la instalación del interruptor si no está seguro acerca de los diagramas de cableado.
• El autor no será responsable de pérdidas, lesiones o daños derivados de la visualización o el uso de esta información o si prueba cualquier circuito en el formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
