¿Cómo cablear el termostato del calentador de agua de 240 V, no continuo?

Cableado del termostato del calentador de agua monofásico de 240 V y 230 V no simultáneos

En la serie de cableado e instalación de calentadores de agua eléctricos y termostatos, mostraremos cómo cablear e instalar un calentador de agua y un termostato de dos elementos no continuos (no simultáneos). para monofásico de 240 V CA (EE. UU.) y monofásico de 230 V CA (RU/UE).

Como hemos discutido antes sobre el continuo (simultáneo) y discontinuo (no simultáneo). En el cableado simultáneo, ambos elementos de calentamiento de agua funcionan al mismo tiempo, mientras que en el cableado no simultáneo, solo un elemento de calentamiento está operativo a la vez y el segundo está "ENCENDIDO" cuando el primero completa el trabajo de calentamiento y se desconecta de la alimentación. suministrar automáticamente mediante la configuración del cableado del termostato.

En esta publicación, mostraremos un elemento dual de 10kW (elemento calefactor de 5kW cada uno) con suministro de CA de 240 V desde el panel principal de 120/240 V y un elemento dual de 7kW (elemento calefactor de 3,5k cada uno) para cableado de termostato de 230 V CA y 240 V CA para funcionamiento no continuo, es decir, solo un elemento calefactor estará operativo a la vez.

Cableado del calentador de agua relacionado:

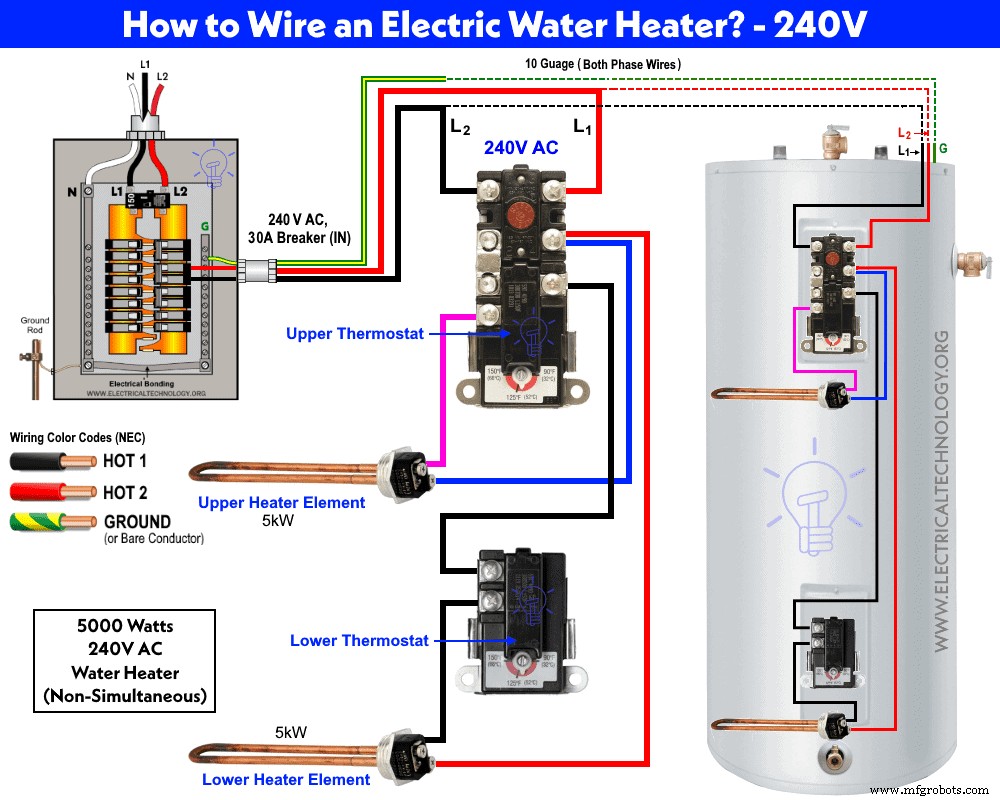

Cableado del termostato del calentador de agua de 5kW de elemento dual no simultáneo de 240 V CA

Al igual que en los diagramas de cableado anteriores, el termostato superior está conectado al suministro de CA monofásico de 240 V a través de un disyuntor de 30 amperios. La Línea (L1 ) ya que el cable vivo está conectado al terminal derecho del termostato L3 . Dos cables (azul y rojo) que salen del terminal del termostato L4 al primer extremo de los elementos calefactores superior e inferior mientras que el terminal T4 del termostato superior está conectado al terminal 1 del termostato inferior y T2 del termostato superior está conectado al segundo terminal del elemento calefactor. Finalmente, el terminal "2" del termostato inferior se conecta al segundo terminal del elemento calefactor inferior.

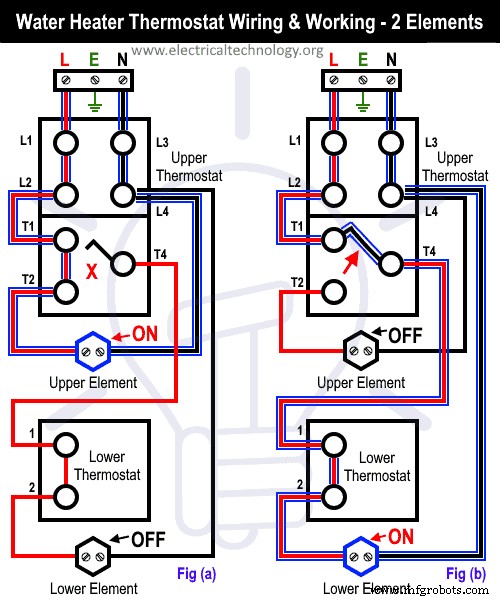

La operación no simultánea del termostato apagará automáticamente el elemento calefactor superior después de una operación exitosa y conectará el inferior. El siguiente diagrama lo muestra perfectamente.

Dado que hay dos elementos calefactores de aproximadamente 5000 vatios cada uno, la potencia nominal total de este calentador es de 10000 vatios. Usaremos los tamaños de disyuntores e interruptores para la mitad de la potencia nominal total, es decir, 10 kW, ya que solo un elemento está operativo a la vez.

Cableado del calentador de agua relacionado:

Ahora, en el caso de 240 V CA, un disyuntor de 30 A es adecuado para ambos cables con un tamaño de calibre 10, siguiendo los siguientes cálculos.

El tamaño del interruptor debe ser 1,25 (125 %) de la corriente de carga:

20,83 x 1,25 =26A

De otra forma, el límite seguro del disyuntor es del 80 % (0,8), de esta forma 30 A x 0,8 =24 amperios, que es seguro para la corriente de carga.

De esta manera, un disyuntor de 30 A para protección contra sobrecorriente es adecuado en el caso de un circuito de calentador de agua no continuo de elemento dual de 5kW para 240 V CA.

Cableado del calentador relacionado:

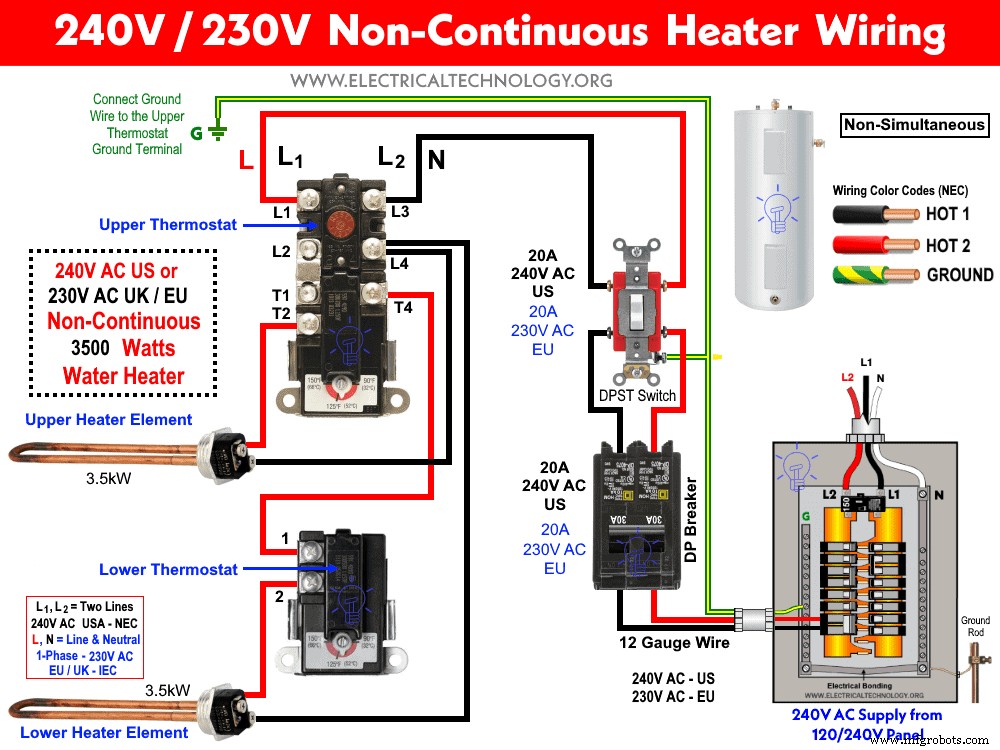

Cableado del termostato del calentador de agua de 3,5 kW de elemento dual no continuo de 230 V y 240 V CA

Los siguientes 7kW (cada elemento calefactor de 3,5kW) tiene la misma conexión de cableado que el anterior para el cableado del termostato de 5kW a pesar de que se ha utilizado un interruptor de 20A de una vía en 230V CA para ENCENDIDO/ funcionamiento APAGADO. Tenga en cuenta que estos interruptores no son adecuados para alimentación de dos líneas de 240 V.

En el siguiente diagrama de cableado del calentador de agua de funcionamiento no continuo de 3500 vatios, ambos cables del tablero de distribución principal se muestran como "L" y "N" para suministro de CA de 230 V y L1 y L2 para suministro de CA de dos líneas de 240 V.

Nota: Color rojo  ilustra la LíneaFase cable y color negro muestra el cable neutro en las figuras anteriores. Puede seguir los códigos de colores de cableado de su región, es decir, IEC o NEC.

Cableado del calentador relacionado:

Advertencia:
