Los PMIC cortan la corriente y aumentan la eficiencia

Diseñada como chips complementarios dedicados para dispositivos inalámbricos EFR32 y microcontroladores EFM32 (MCU), la familia de IC de administración de energía (PMIC) EFP01 de Silicon Labs ofrece una eficiencia energética mejorada para aplicaciones que funcionan con baterías, incluidos sensores de IoT, etiquetas de activos, medidores inteligentes, hogares y productos de automatización, seguridad y salud y bienestar de edificios. Al abordar los requisitos de bajo consumo de energía de los diseños de IoT, el EFP01 reduce la corriente activa y de suspensión hasta en un 50%, aumenta la eficiencia de conversión de energía y extiende la vida útil de la batería.

Los PMIC ayudan a los desarrolladores a elegir el tipo de batería y la química óptimos para sus aplicaciones mientras controlan la fuente de alimentación de un producto a través de múltiples rieles de salida y voltajes, dijo Silicon Labs.

Los PMIC simplifican el diseño del sistema de energía y reducen el consumo de energía gracias a su control mejorado. Incluyen convertidores y reguladores CC / CC de bajo voltaje junto con un mecanismo flexible para administrar los rieles de alimentación en un diseño de sistema.

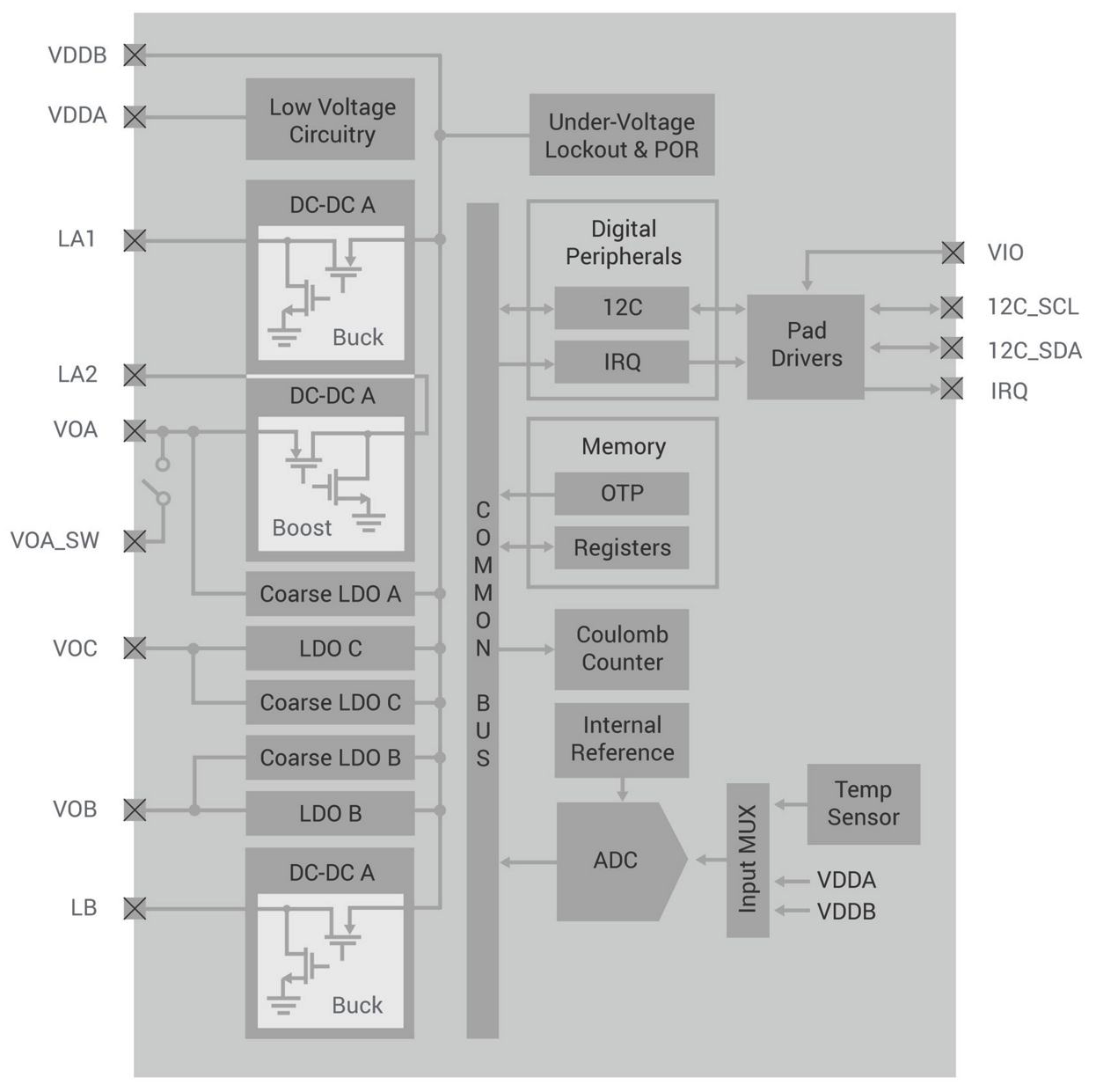

Figura:Diagrama de bloques EFP01 PMIC. (Fuente:Silicon Laboratories)

Silicon Labs también facilita la configuración de una solución inalámbrica de bajo consumo con la nueva familia PMIC al proporcionar una solución complementaria de administración de energía llave en mano para los SoC y MCU inalámbricos Gecko. Las herramientas de Simplicity Studio incluyen diseños de referencia, aplicaciones de muestra y herramientas de análisis de redes y perfiladores de energía.

Las características clave incluyen:

• Un amplio rango de voltaje de entrada (0,8 V a 5,5 V) admite una variedad de baterías y los voltajes de salida amplios admiten una variedad de periféricos, MCU y radios.
• Los PMIC permiten reducir y aumentar la conversión de voltaje, así como la combinación de impulso y reducción ("boost bootstrap"), que admiten rieles de bajo voltaje y alta corriente para productos de IoT que requieren baterías de celda de moneda y mayor potencia de transmisión (hasta + 20 dBm).
• Los múltiples rieles de potencia de salida permiten que todo un producto de IoT sea alimentado por un PMIC, utilizando menos espacio en la placa y simplificando el diseño de software / hardware.
• Ofrece una corriente de reposo baja de hasta 150 nA para reducir la corriente de reposo y mejorar la duración de la batería.
• Admite el recuento de culombios (una función que ofrecen pocas soluciones PMIC, según la empresa), que ofrece información vital para la estimación de la vida útil de la batería y el mantenimiento preventivo.

Las muestras y cantidades de producción de PMIC EFP01 en un paquete QFN20 de 3 × 3 mm ya están disponibles, con precios a partir de $ 0.55 (USD MSRP) en cantidades de 10,000. Hay tres placas de desarrollo disponibles, incluida la placa de radio SLWRB4179B con un precio de $ 39 (USD MSRP) y dos placas de evaluación PMIC con un precio cada una de $ 49 (USD MSRP).

>> Una versión anterior de este artículo se publicó originalmente en nuestro sitio hermano, Electronic Products.
