Mecanizado CNC 101:Conozca los conceptos básicos del mecanizado CNC

El mecanizado CNC está y siempre ha estado a nuestro alrededor. Sin embargo, sorprendentemente, algunas personas no están familiarizadas con el proceso de fabricación. ¿Se ha preguntado alguna vez cómo obtienen las diferentes empresas sus piezas de maquinaria complejas? Sí, es por mecanizado CNC. El mecanizado CNC no es solo para piezas de máquinas. Es un proceso de fabricación importante para las personas que quieren hacer cualquier cosa sin usar las manos. Sin embargo, dado que es un principiante en el mundo del mecanizado CNC, creemos que aún no está listo. Es por eso que tenemos Mecanizado CNC 101, donde conocerá algunos conceptos básicos del mecanizado CNC.

En este artículo, conocerá los fundamentos del mecanizado CNC. Conocer los conceptos básicos del mecanizado CNC puede ser solo para ampliar su alcance en los principios básicos del mecanizado CNC. Sin embargo, también le indicará qué esperar al utilizar el proceso de fabricación. En Rapid Direct podemos ayudarlo con esto último porque siempre estamos disponibles para brindarle lo mejor. Antes de eso, desmitifiquemos el proceso. Sigue leyendo.

¿Qué es el mecanizado CNC?

El mecanizado CNC (control numérico por computadora) es un proceso de fabricación sustractivo que utiliza máquinas herramienta computarizadas para fabricar una pieza diseñada a la medida. Una computadora usa códigos de programación para dirigir a las máquinas herramienta a astillar (sustraer) un material. Esto es hasta que el material forma la parte diseñada de entrada.

¿Cómo funciona el mecanizado CNC?

Para comprender mejor los conceptos básicos del mecanizado CNC, es crucial saber cómo funciona el mecanizado CNC. Por definición, el mecanizado CNC es un proceso sustractivo e informatizado. Por lo tanto, saber cómo funciona proviene de comprender la relación entre la computadora, las operaciones requeridas y la pieza de trabajo.

Basado en esta relación, el mecanismo de mecanizado CNC se puede dividir en cuatro etapas diferentes, que explicamos a continuación.

• Crear un diseño CAD

Lo primero que debe hacer es crear un diseño asistido por computadora, ya sea en formato 2D o 3D. Puede lograr esto mediante el uso de software CAD. Con el software, puede renderizar las piezas que desee con las especificaciones técnicas adecuadas. Sin embargo, hay una pequeña limitación. Las propiedades de la pieza de trabajo tienen un papel muy importante que desempeñar en el diseño y en cómo resulta. Discutiremos esto en materiales de mecanizado CNC.

• Convertir el archivo CAD en un programa CNC

El siguiente paso es convertir el archivo CAD a un formato de archivo compatible con CNC. El programa CNC analizará el archivo CAD para generar los códigos de programación necesarios para el proceso.

Hay dos tipos de código con los que debe estar familiarizado en los conceptos básicos de mecanizado CNC. Estos son el código G (código geométrico) y el código M (código de máquina). El código G controla las acciones de la máquina. Por ejemplo, controla cómo se mueve, cuándo se mueve, qué tan rápido se mueve, el camino que toma, etc. Por otro lado, el código M controla los factores que rodean las capacidades de la máquina. Por ejemplo, controla la extracción y sustitución de la cubierta de la máquina.

• Configurar la máquina CNC

La configuración de la máquina CNC se realiza de dos maneras. Una es que debe realizar una verificación en la máquina CNC para determinar su condición. Lo segundo es fijar la pieza de trabajo en la máquina. Puede fijar la pieza de trabajo directamente en la máquina mientras conecta las herramientas y los componentes necesarios.

• Ejecutar la operación

Después de configurar la máquina CNC, puede ejecutar el programa CNC. El programa CNC es el centro de control para todas las acciones de la máquina CNC. Dirige la máquina dictando sus acciones y movimientos para obtener el resultado correcto.

El mecanizado CNC moderno como el nuestro en Rapid Direct solo requiere que cargue un archivo CAD. El programa CNC analizará el archivo CAD para asegurarse de que el diseño sea posible.

Operaciones comunes de mecanizado CNC

CNC Machining 101 tampoco está completo sin conocer las operaciones de mecanizado CNC. Hay dos operaciones principales de mecanizado CNC a las que debe prestar atención, y las desmitificamos a continuación.

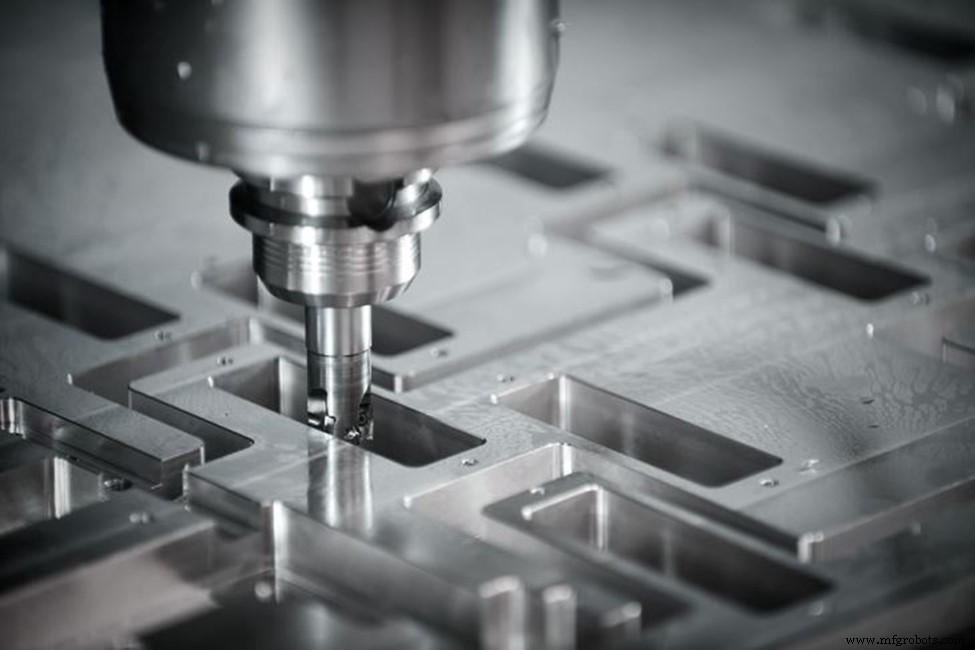

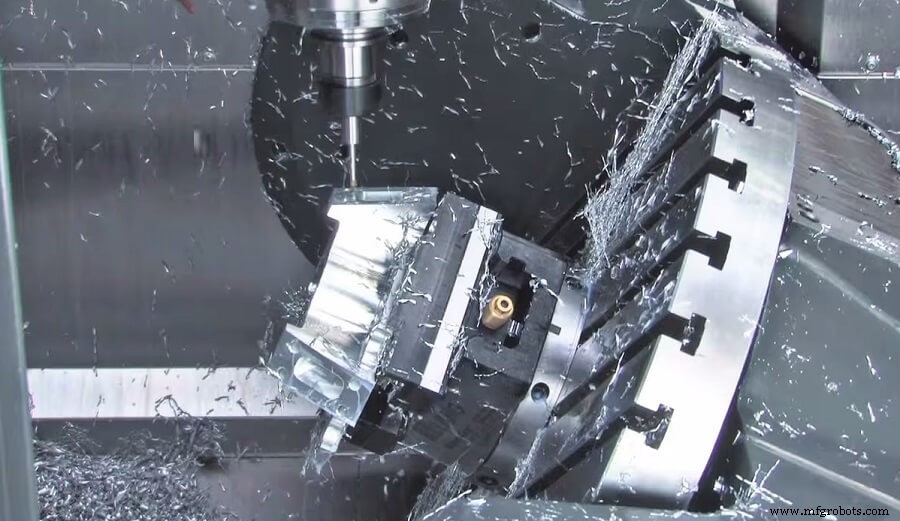

Fresado CNC

El fresado en el mecanizado CNC consiste en cortar parte de una pieza de trabajo con herramientas de corte giratorias.

Hay dos procesos en el fresado CNC. El proceso automático permite que una máquina CNC alimente la pieza de trabajo directamente en la rotación de la herramienta de corte. La dirección de avance es siempre en la dirección de rotación de la herramienta de corte. El otro es un fresado CNC manual, que siempre es opuesto a la rotación de la herramienta de corte.

El fresado CNC le permite realizar los dos tipos principales de operaciones:

• Fresado frontal: Se utiliza para cortar superficies poco profundas, superficies planas y cavidades de fondo plano.
• Fresado CNC periférico: Esto es para cortar cavidades profundas en la pieza de trabajo.

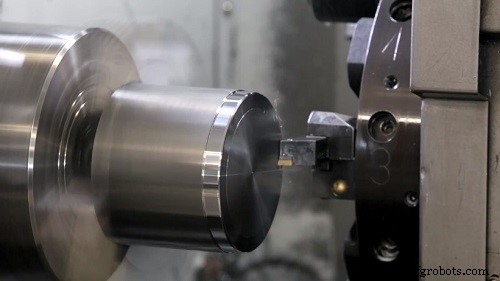

Torneado CNC

El torneado en el mecanizado CNC es el proceso de quitar partes de una pieza de trabajo mientras se gira en un solo eje. ¿La definición es compleja, verdad? Sin embargo, imagine un perno y una tuerca. El proceso de fabricación de las partes internas y externas en espiral de esas dos herramientas en el mecanizado CNC es el torneado CNC.

El torneado CNC le permite realizar las siguientes operaciones:

• Aburrido.
• Enfrentando
• Ranurado.
• Corte de hilo.

El fresado CNC y el torneado CNC no son las únicas operaciones de mecanizado CNC disponibles. Según el archivo CAD y lo que desee, a continuación encontrará otras operaciones de mecanizado CNC disponibles.

• Perforación.
• Brochado
• Aserrar.
• Molido
• Afilado
• Lapeado.

Pros y contras del mecanizado CNC

Como cualquier otro proceso de fabricación, conocer los conceptos básicos del mecanizado CNC implica comprender sus ventajas y desventajas. A continuación se presentan algunos de los pros y los contras de usar el mecanizado CNC.

Ventajas

• Precisión

Las máquinas CNC son precisas. Por lo tanto, se emplean en sectores que se ocupan de vidas humanas. No querrías abordar un avión hecho con materiales sujetos a un proceso de fabricación defectuoso. Esto los convierte en el proceso de fabricación adecuado para las industrias de la aviación y la automoción.

• Precisión

Las máquinas CNC tienen una alta precisión, lo que les permite producir piezas sin preocuparse de si encajarán en un componente más grande.

• Versatilidad

El mecanizado CNC ofrece varias opciones en cuanto a los materiales admitidos. Debe saber si el material es compatible con el proceso antes de usarlo. Compruebe factores como la tolerancia al calor, la resistencia pura y la dureza.

Desventajas

• Coste

Disfrutar de las ventajas del mecanizado CNC tiene un costo muy alto. Sin embargo, es mejor continuar debido a las ventajas, como la exactitud y la precisión.

• Limitación de tamaño

El mecanizado CNC admite materiales que pueden soportar el proceso de fabricación. Sin embargo, hay una limitación de tamaño. Esto puede generar problemas al fabricar piezas grandes.

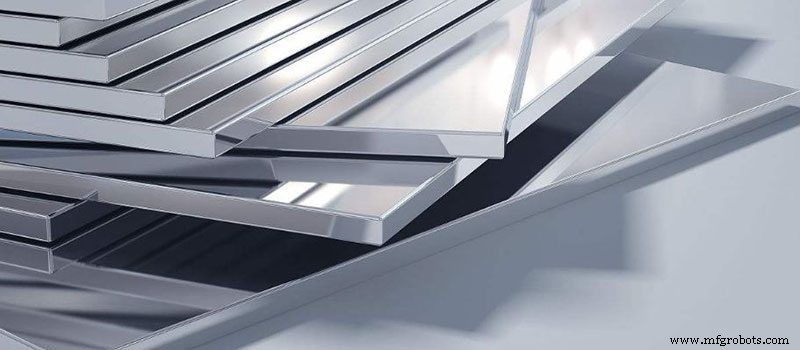

Materiales de mecanizado CNC

CNC Machining 101 no puede estar completo sin conocer los materiales adecuados para el proceso. Para ser precisos, puede utilizar cualquier material para el proceso. Sin embargo, el material debe ser capaz de soportar los fuertes requisitos del proceso de fabricación.

Puede decir que la elección de un material para el mecanizado CNC depende de las especificaciones de los materiales y del proceso de fabricación. Ejemplos de materiales adecuados para el proceso y respaldados por nosotros en Rapid Direct son:

• Aluminio.
• Cobre.
• Latón / Bronce.
• Acero.
• Acero inoxidable.
• Titanio.
• Plásticos.
• Madera.

Puede encontrar la lista completa de nuestros materiales admitidos en nuestra plataforma de cotización instantánea. ¡Cargue sus archivos de diseño y comience su proyecto hoy!

Aplicaciones de mecanizado CNC

Estamos al final del mecanizado CNC 101, y lo último que necesita saber son las aplicaciones básicas del mecanizado CNC. Debido a su versatilidad y otras ventajas, el mecanizado CNC tiene una amplia gama de aplicaciones en diferentes sectores industriales. A continuación se muestran las principales industrias que utilizan el mecanizado CNC

• Automoción

La industria automotriz incorporó el mecanizado CNC en su proceso de fabricación porque les ayuda a fabricar prototipos y productos reales con alta exactitud y precisión.

• Electrónica de consumo

Si bien puede resultar sorprendente, el mecanizado CNC es muy importante en la electrónica de consumo. Empresas como Apple utilizan mecanizado CNC en su producción. Por ejemplo, el chasis de la MacBook de Apple proviene de aluminio sometido a mecanizado CNC.

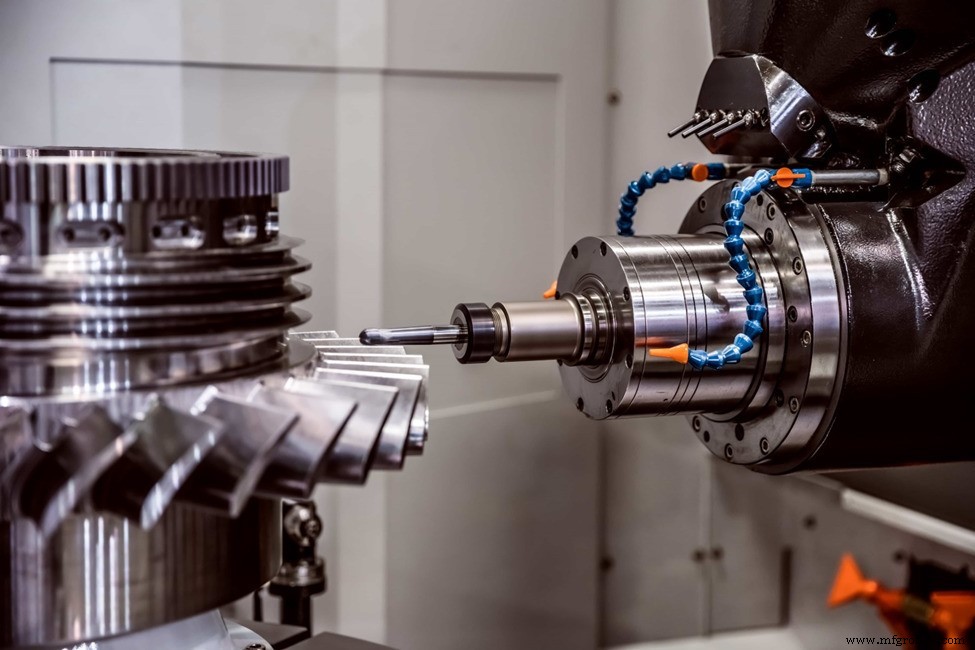

• Aviación/Militar

Los dos sectores industriales son usuarios frecuentes del mecanizado CNC. Esto se debe a que puede producir reemplazos bajo demanda y versiones mejoradas de cualquier pieza.

Conclusión

Tener un conocimiento básico del mecanizado CNC puede ayudarlo a mantenerse relevante en esta era industrial. Con este artículo, estará expuesto a los conceptos básicos del mecanizado CNC. Este artículo desmitificó el proceso. Mostró qué hace que el proceso sea especial y por qué muchas industrias lo están incorporando en su proceso de fabricación.

Haga de Rapid Direct su primera opción para el mecanizado CNC

El mecanizado CNC es popular. Esto es evidente en la adopción del proceso en muchos entornos industriales. También es evidente en la cantidad de empresas que se ofrecen a llevar el servicio a las personas/empresas que lo necesitan. En Rapid Direct, somos muy buenos en lo que hacemos. Por lo tanto, cuando nos elige, puede disfrutar de muchos beneficios. Por ejemplo, obtiene una cotización instantánea en línea una vez que carga su archivo CAD en nuestro sistema. Lo que hace que el nuestro sea único es que esto no lleva más de un minuto. También puede disfrutar del análisis DFM (Diseño para la fabricación), que determina si las piezas se pueden fabricar o no. Aparte de eso, siempre puede disfrutar de sugerencias profesionales proporcionadas por nuestro equipo de ingeniería. ¡Cargue sus archivos de diseño y comience su proyecto hoy!

Preguntas frecuentes

¿Qué es un mecanizado CNC?

El mecanizado CNC es un proceso de fabricación sustractivo que utiliza máquinas herramienta computarizadas para fabricar una pieza diseñada a la medida.

¿Cuál es la diferencia entre el código G y el código M?

El código G y el código M son los dos tipos de código en la programación CNC. El código G controla las acciones de la máquina, por ejemplo, cómo se mueve, cuándo se mueve, qué tan rápido se mueve, el camino que toma, etc. El código M controla otros factores diversos que rodean las capacidades de la máquina.

¿Qué significa CNC?

CNC significa control numérico por computadora.
