Comprendiendo las Máquinas Cepilladoras: Componentes Clave y Funcionamiento

En este artículo exploraremos los componentes principales y el principio de funcionamiento de la máquina cepilladora (shaper), una herramienta fundamental en talleres de mecanizado para producir superficies planas, ranuras, acanaladuras y otras geometrías lineales.

Partes Principales de la Máquina Cepilladora y su Funcionamiento

Componentes de la Máquina Cepilladora

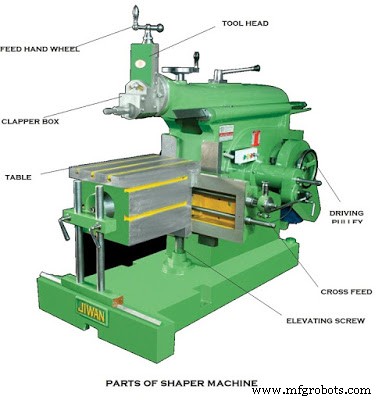

La máquina cepilladora consta de los siguientes elementos esenciales, cada uno con una función específica que garantiza su correcto funcionamiento:

1. Base (Bastidor)

Es el cuerpo principal de la máquina que soporta todos los demás componentes. Fabricada en fundición gris (hierro fundido) por su excelente capacidad para absorber cargas compresivas y amortiguar vibraciones, proporciona la rigidez estructural necesaria.

2. Carnero (Ram)

Es el elemento móvil principal que porta la herramienta de corte y le imprime el movimiento alternativo de vaivén. Se desliza sobre guías situadas en la columna y se acciona mediante un mecanismo de biela-manivela (en máquinas mecánicas) o mediante un sistema hidráulico (en máquinas hidráulicas).

3. Cabezal Porta herramienta (Tool Head)

Montado en el extremo frontal del carnero, su función es sujetar firmemente la herramienta de corte (generalmente de un solo filo) y permitir su ajuste angular y de posición mediante tornillos de sujeción y mordazas.

4. Mesa (Table)

Superficie de trabajo donde se fija la pieza mediante tornillos, prensas o dispositivos de sujeción en sus ranuras en T. Puede desplazarse transversalmente (movimiento de avance) y verticalmente (para ajustar la profundidad de corte).

5. Caja de Aplaudidor (Clapper Box)

Mecanismo basculante que aloja el porta herramienta. Su función crítica es elevar ligeramente la herramienta durante la carrera de retorno (golpe inútil) para evitar que el filo roce la pieza, previniendo el desgaste prematuro y el deterioro del acabado superficial.

6. Columna

Estructura vertical sólida unida a la base que alberga el mecanismo de transformación del movimiento (biela-manivela o sistema hidráulico) y sobre cuyas guías superiores se desliza el carnero.

7. Guías Transversales (Cross Rails / Cross Ways)

Conjunto de guías verticales y horizontales que permiten el movimiento de la mesa en direcciones perpendiculares al carnero (avance transversal y vertical).

8. Ajustador de Carrera (Stroke Adjuster)

Mecanismo situado habitualmente bajo la mesa que permite regular la longitud de la carrera del carnero, determinando así la longitud máxima de la superficie a mecanizar.

9. Soportes de Mesa (Table Supports)

Brazos o consolas situados en la parte frontal de la mesa que brindan soporte adicional para contrarrestar el peso de la pieza y las fuerzas de corte, evitando la flexión de la mesa.

Principio de Funcionamiento

La máquina cepilladora opera mediante el mecanismo de retorno rápido (quick return mechanism). Este mecanismo (típicamente biela-manivela o Whitworth) hace que la carrera de corte (avance lento) dure más tiempo que la carrera de retorno (rápida), optimizando el tiempo de mecanizado.

El ciclo de trabajo es el siguiente:

1. Sujeción de la pieza: La pieza se fija firmemente sobre la mesa mediante dispositivos de sujeción adecuados.
2. Montaje de la herramienta: Se coloca una herramienta de corte de un solo filo en el porta herramienta del cabezal, ajustando su geometría y sobresaliente.
3. Puesta en marcha: El motor acciona el mecanismo de retorno rápido, generando el movimiento alternativo del carnero.
4. Corte (Carrera de avance): Durante el movimiento lento hacia adelante, el filo de la herramienta roza la pieza, arrancando viruta y generando la geometría deseada.
5. Retorno (Carrera rápida): Durante el retorno rápido, la caja de aplaúdidor levanta la herramienta, evitando el contacto con la pieza mecanizada. Esto previene el desgaste del filo y garantiza un buen acabado superficial.

Es importante destacar que el corte solo se produce en una de las dos direcciones del movimiento alternativo (generalmente en el avance), siendo la otra un movimiento auxiliar sin arranque de material.

La máquina cepilladora es especialmente útil para la producción de superficies planas de gran tamaño, ranuras internas y externas, chaveteros, y superficies angulares, siendo complementaria a la fresadora en muchos talleres.
