Estación de Soldadura Micro DIY: Construye una Configuración Compacta Compatible con Arduino

Componentes y suministros

Componente	Cantidad	Notas
Arduino UNO	1
Módulo LCD Nokia	1
Termistor 100k 3950	1

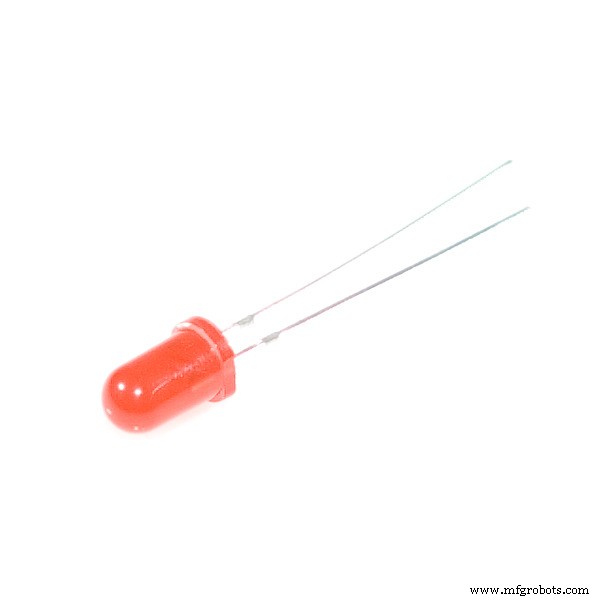

LED (genérico)	1
Resistencia 1k ohm	2
Resistencia 4.75k ohm	1
Condensador 10 nF	1
MOSFET N-Channel de potencia	1	O usa el de la PCB del soldador

Herramientas y máquinas necesarias

• Soldador (genérico)

Aplicaciones y servicios en línea

• Arduino IDE
• Autodesk Fusion 360
• Arduino Web Editor

Sobre el proyecto

Estación de Soldadura Micro

Transforma un soldador USB barato en una potente estación de soldadura de punta activa.

Con casi nula capacidad térmica, esta estación regula la temperatura de la punta instantáneamente. Suelda masas térmicas mayores con facilidad, es magia.

PD: Las estaciones de soldadura de punta activa cuestan mucho dinero.

La estación de micro soldadura más barata:

YouTube

Video demostrativo disponible en el canal del autor.

Características

• Construcción barata y fácil bajo 10$
• Control de temperatura (PID)
• Memorias de temperatura
• Punta de micro soldadura
• Interfaz de comandos serie
• Plotter (salida de datos útiles)
• Gran Interfaz de Usuario con bargraph de potencia de salida
• Sonidos UI, con aviso de temperatura alcanzada
• Open Source basado en Arduino
• Actualizaciones de firmware
• Carcasa impresa en 3D
• Despertar de standby por detección de recogida del soldador (sensor de temperatura)

Materiales

• 1x Arduino Uno
• 1x Módulo LCD Nokia
• 1x Soldador USB
• 1x Termistor 100k 3950
• 1x Cable 4 hilos (cable USB sirve)
• 1x LED 5mm
• 2x Resistencia 1k
• 1x Resistencia 4.7k
• 1x Condensador 10nF
• Cinta Kapton 10-20mm
• 1x MOSFET N (o usa el de la PCB del soldador)
• 1x Interruptor basculante
• 10x Tornillos pequeños 2.5x5mm cabeza grande

Esquemático

Diagrama de punta de soldadura

Hack de alimentación UNO R3 CH340

Corta la pista de alimentación debajo de la PCB y conecta un interruptor basculante en serie.

Fritzing

Retira la PCB del soldador y toma un cable con 4 hilos (2 para termistor, 2 para calentador). Haz un agujero en el lateral de la carcasa del soldador, cerca de la tuerca amarilla, para pasar los 2 hilos y suéldalos al termistor. Usa cinta Kapton para aislar los pines del termistor y fijar la punta de vidrio del termistor al extremo del soldador con varias vueltas de Kapton. Los otros 2 hilos conectan al calentador y al LED con una resistencia en serie (respeta la polaridad del LED). Retira el rodamiento de bolas y coloca el LED en el agujero, rompe el poste del resorte del otro lado de la carcasa.

Capturas de interfaz de usuario

Operación

Vista principal:

• < > Subir/bajar temperatura
• [Click] Ciclar memorias
• [Click sostenido] Modo guardar memoria
• [Doble click] Modo configuración

Modo standby:

• [Click] Salir de standby

Guardar memoria:

• < > Seleccionar memoria a guardar
• [Click] Guardar

Modo configuración submenús:

• < > Navegar submenús
• [Click] Editar submenú

Editar submenú:

• < > Cambiar valor arriba/abajo
• [Click] Salir submenú

Piezas y módulos

Termistor 100k (3950):

Arduino Uno R3 ch340:

Encoder rotativo:

Soldador USB:

LCD:

Interruptor:

Código

GitHub

Estoy usando PlatformIO para construir este proyecto. Se quedará en GitHub por ahora:

https://github.com/peekpt/MicroSolderingStation/blob/master/README.md

Esquemáticos

fritzing_4WF7dfjiYX.fzz
