Comprobador de velocidad de obturación para cámaras de película clásicas basado en Arduino

Componentes y suministros

Aplicaciones y servicios online

• Arduino IDE

Sobre este proyecto

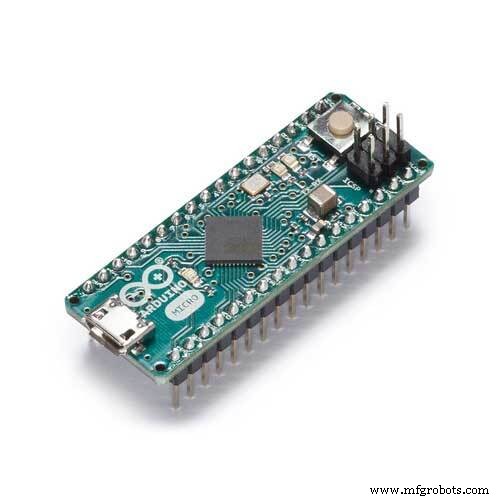

Esta guía explica cómo construir un comprobador compacto de velocidad de obturación que te permite verificar las velocidades de obturador de cámaras de película clásicas. El comprobador usa un Arduino Micro como controlador, una pantalla OLED 0.96" para salida, un fototransistor para detectar la luz que pasa por el objetivo de la cámara, y una simple linterna como fuente de luz.

Cuando el obturador de la cámara se abre, la luz de la linterna pasa a través del objetivo y es detectada por el fototransistor. El Arduino lee el cambio de voltaje resultante, calcula la duración de la exposición y muestra la velocidad de obturación medida en la pantalla OLED.

Cómo usar

1. Coloca la cámara sobre una superficie plana y estable.
2. Abre la tapa trasera de la cámara para exponer el mecanismo del obturador.
3. Posiciona el comprobador de modo que el fototransistor mire hacia el objetivo de la cámara.
4. Coloca la linterna detrás de la cámara y apúntala a través del objetivo hacia el fototransistor.
5. Alimenta el comprobador con una fuente USB.
6. Cuando aparezca la pantalla de inicio, dispara el obturador de la cámara. La velocidad medida parpadeará en la pantalla OLED.
7. Repite el proceso para confirmar velocidades de obturación adicionales.

Consejos y personalizaciones

Elección del fototransistor: Si prefieres un componente alternativo, revisa su hoja de datos para respuesta espectral y sensibilidad. El SFH309-4 funcionó bien en nuestras pruebas sin cambios en el esquemático.

Usar otro Arduino: Cualquier placa Arduino con entrada analógica funcionará. Por ejemplo, un Seeeduino Xiao (3.3 V) puede usarse conectando el fototransistor al pin A10 en lugar de A6.

Código

Descarga el firmware completo y ejemplos desde nuestro repositorio GitHub:

https://github.com/hiroshootsfilm/shutterspeedtester

Esquemáticos

Todos los archivos esquemáticos están disponibles en el mismo repositorio GitHub mencionado arriba.
