Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

Las placas de circuito impreso (PCB) son la columna vertebral de dispositivos y equipos electrónicos. La creciente densidad de circuitos y la tendencia decreciente en el tamaño de productos electrónicos llevan a las placas de circuito a desarrollarse en mayor complejidad. Los agujeros o vías, responsables de las conexiones eléctricas entre capas y las funciones correspondientes que una placa implementará según los requisitos de diseño, no funcionarán eficazmente a menos que estén adecuadamente diseñados o fabricados. Para fabricación inadecuada, puede resolverse fácilmente seleccionando un fabricante de PCB confiable. La solución al otro problema, es decir, diseño inadecuado, depende en gran medida de los ingenieros de diseño de placas de circuito que deben crear archivos de diseño integrados y confiables basados en los cuales los fabricantes de PCB llevan a cabo la fabricación.

Se cree que la generación de archivos NC Drill ha estado plagando a la mayoría de los ingenieros de diseño de PCB por mucho tiempo. Por lo tanto, es necesario resumir directrices de diseño basadas en el software líder de diseño de PCB.

¿Qué es un archivo NC Drill?

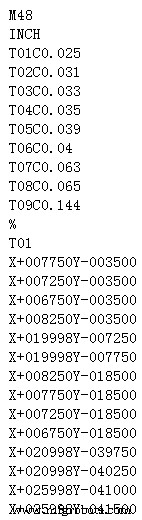

El archivo NC Drill, abreviatura de archivo de taladro de control numérico, se refiere a un tipo de archivo que regula toda la información concerniente a requisitos de taladro de agujeros o vías incluyendo tamaño de herramienta, tamaño de agujero y ubicación. A continuación se muestra un archivo NC Drill de muestra;

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

Es de significativa necesidad para los ingenieros de diseño de PCB crear archivos NC Drill ya que muchos problemas pueden evitarse cuando los archivos PCB se convierten en archivos NC Drill y archivos Gerber. Sin embargo, la situación factual es que un número de ingenieros tienden a enviar archivos PCB directamente al fabricante de PCB sin convertirlos en archivos NC Drill o Gerber. Se han acostumbrado a terminar archivos de diseño PCB o exportar los archivos de diseño desde software de clonación de PCB y enviarlos a fabricantes de placas de circuito.

El flujo de trabajo ordinario es que después de recibir archivos de diseño PCB, los fabricantes de placas tienen que transformarlos en archivos NC Drill y Gerber antes de fabricar. Porque los ingenieros electrónicos que trabajan en la casa de fabricación de PCB entienden las placas de circuito impreso desde una perspectiva completamente diferente a como lo hacen los ingenieros de PCB. Los archivos Gerber generados pueden no ser lo que los diseñadores de PCB esperan. Por ejemplo, algunos ingenieros de diseño de PCB querrían definir parámetros de componente en archivos de diseño pero no quieren que la información se muestre en el producto final. Si este punto no es indicado por los ingenieros de diseño de PCB, esa información quedará en el producto final con posible desperdicio generado. Además, en el proceso de generación de archivos Gerber, algunos problemas o aspectos indefinidos pueden ser causados debido a diferenciaciones de versión de software.

Por lo tanto, la Solución Óptima es que los ingenieros de diseño de PCB deben convertir sus archivos de diseño en archivos Gerber con archivos NC Drill creados también que luego serán enviados a fabricantes de PCB, basándose en los cuales se pueden evitar problemas innecesarios.

¿Cuál es el formato del archivo NC Drill?

Los archivos NC Drill pueden ser generados por casi todo software de diseño de PCB con su formato ordinario como Excellon que originalmente era un fabricante de sistemas CNC (Control Numérico Computarizado) para taladradoras y enrutadoras. Debido a su larga vida y papel activo en equipos de taladro y enrutado de PCB, Excellon ha sido aceptado y acuñado como un conjunto de estándares de la industria.

Excellon es ampliamente aplicado para taladro y enrutado CNC estándar ya que es capaz de especificar información definida de máquina como avance y velocidad de taladro.

Cómo generar archivo NC Drill con Altium Designer

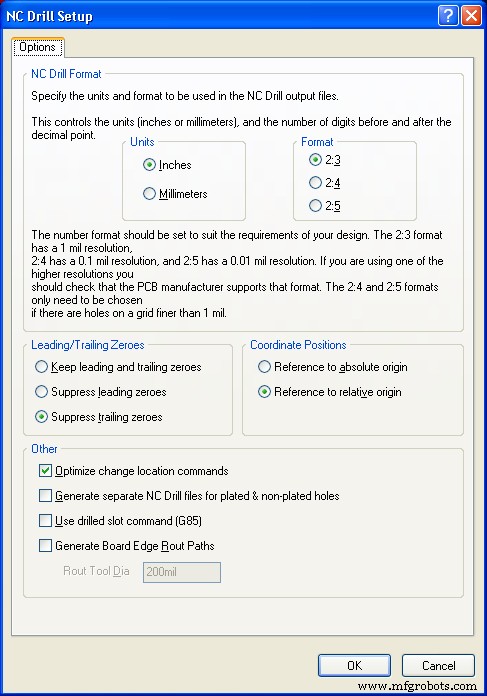

En la interfaz principal de Altium Designer, haga clic en Archivo >> Salidas de Fabricación >> Archivos NC Drill secuencialmente y llegue al diálogo de Configuración NC Drill en el cual las opciones necesitan ser especificadas incluyendo Formato NC Drill, Ceros Iniciales/Finales, Posiciones de Coordenadas, etc.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

Las unidades de datos en archivos NC Drill pueden ser pulgadas o milímetros que deben ser compatibles con las de los archivos Gerber.

En cuanto a Formato, hay 3 selecciones disponibles: 2:3, 2:4 y 2:5 entre los cuales 2:3 presenta la resolución más baja mientras que 2:5 presenta la resolución más alta. Antes de decidir qué formato, es necesario consultar a su fabricante de PCB contratado para determinar qué formato es compatible con su nivel de fabricación.

La supresión de ceros hace que los archivos NC Drill sean ajustados y limpios y depende de los hábitos de aplicación y conveniencia de los diseñadores de PCB. Cuando se selecciona Suprimir ceros iniciales, los ceros iniciales se eliminarán mientras que cuando se selecciona Suprimir ceros finales, los ceros finales se eliminarán.

Las Posiciones de Coordenadas contienen dos alternativas: origen absoluto y origen relativo, cualquiera de los cuales debe ser elegido según el requisito específico del diseñador de PCB. Además, debe ser el mismo que las Posiciones de Coordenadas reguladas en los archivos Gerber.

Otros elementos pueden seleccionarse si es necesario para los proyectos. Con todos los elementos determinados, presione OK para generar Archivos NC Drill que se guardarán en la ruta predeterminada de subcarpeta bajo la carpeta que contiene el Archivo de Proyecto.

Cómo generar archivo NC Drill con Cadence Allegro (OrCAD)

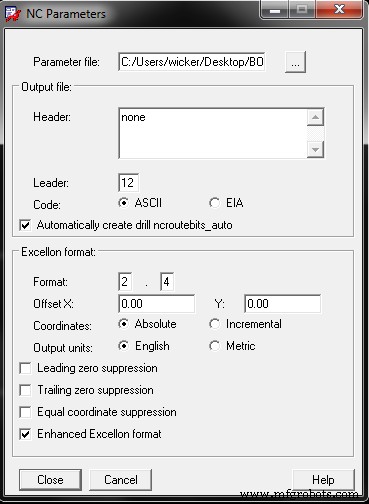

Diferente de Altium Designer, el formato predeterminado de los archivos NC Drill exportados por Cadence Allegro no es el de Excellon. Por lo tanto, antes de la generación real de archivos NC Drill, es necesario establecer parámetros concernientes haciendo clic en Fabricar >> NC >> Parámetros NC para entrar al diálogo de Parámetros NC.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

En el diálogo de Parámetros NC, los elementos de Archivo de salida y formato Excellon necesitan ser determinados. En cuanto a Código en Archivo de salida, generalmente se acepta que ASCII es seleccionado ya que se considera un tipo de código más nuevo comparado con EIA.

Para generar un archivo NC Drill con formato Excellon, es necesario hacer clic antes de formato Excellon Mejorado.

Para supresión de ceros, es necesario hacer clic antes de Supresión de ceros iniciales o finales basado en las necesidades y demandas del proyecto del diseñador de PCB o solo para conformarse con los archivos Gerber.

Después de la determinación de elementos, haga clic en el botón Cerrar y el diálogo de Parámetros NC se cerrará.

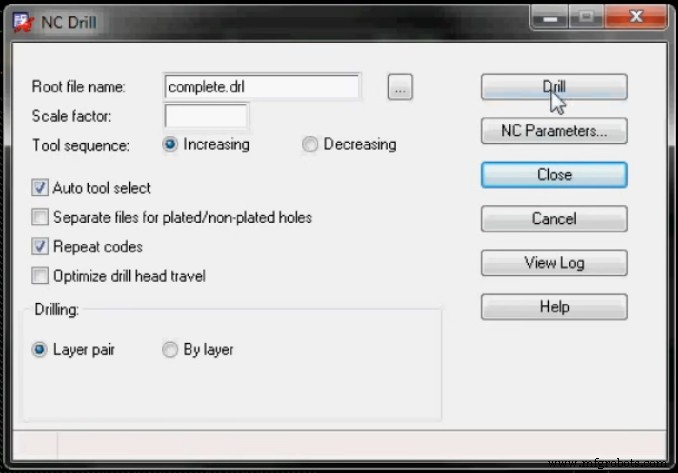

Luego viene el diálogo NC Drill haciendo clic en Fabricar >> NC >> NC Drill.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

Después de terminar de determinar elementos en este diálogo, presione Taladrar para finalizar la generación de Archivos de Taladro. Los archivos NC Drill creados pueden encontrarse en la carpeta de archivos predeterminada.

Cómo generar archivo NC Drill con PADS

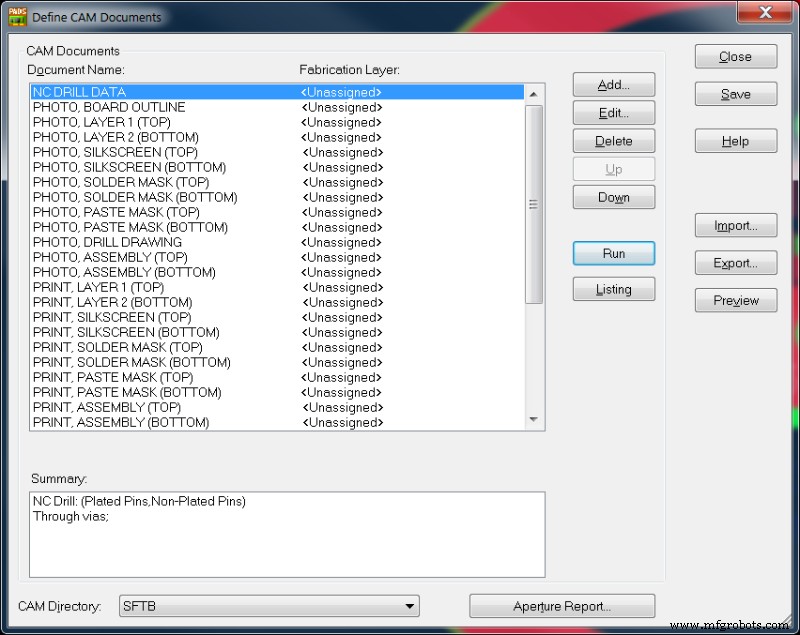

Para generar salida CAM desde software PADS, abra el archivo de diseño PCB en PADS y haga clic en Archivo >> CAM >> Definir Documentos CAM secuencialmente.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

Cuando se trata de una capa de taladro, selecciónela y haga clic en Editar mientras que para capas sin demanda de taladro, haga clic directamente en Agregar.

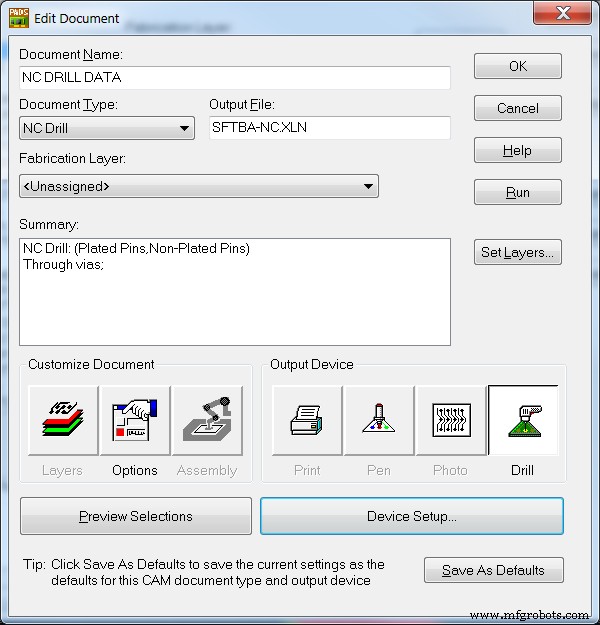

En la ventana de diálogo Editar Documento, presione el botón Configuración de Taladro y Dispositivo para especificar el formato de archivos NC Drill en la ventana de Configuración NC Drill.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

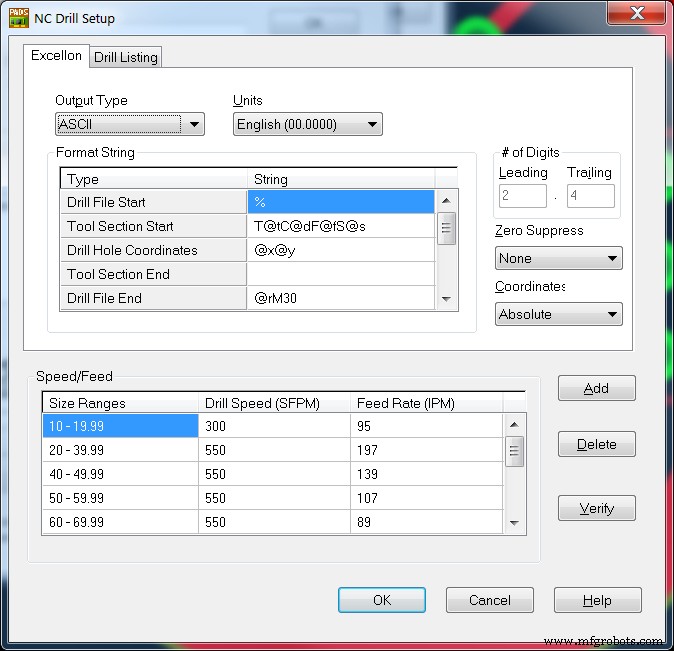

Para especificar el formato de archivos NC Drill, primero presione el botón Excellon en la esquina superior izquierda de esta ventana.

Cree archivos NC Drill para su software de diseño PCB: Guía paso a paso

En esta ventana, puede ver muchos elementos que son similares a los discutidos en software de diseño PCB previo. Para Tipo de Salida, seleccione ASCII. Para Unidades, Supresión de Ceros y Coordenadas, elija el correspondiente. Con estos completados, presione el botón OK.

Diferentes ingenieros de diseño de PCB tienen diferentes preferencias por su software aplicado por lo que tienen que conformarse a diferentes métodos de generación de archivos NC drill para cumplir requisitos y demandas de fabricantes de PCB. Aunque diferentes software de diseño de PCB difieren entre sí en términos de exportación de archivos NC Drill, hay una regla curativa que los parámetros aplicados en archivos NC Drill deben ser compatibles con los de los archivos Gerber para que la fiabilidad de los productos finales sea grandemente mejorada y fortalecida.
