Generador electromagnético inmóvil:una guía para diseñar un circuito MEG

Acerca del generador electromagnético inmóvil, un generador eléctrico es un dispositivo eléctrico que convierte energía mecánica/fuerza motriz en energía eléctrica que impulsa un circuito externo. Hay varios generadores, algunos incluyen generadores de corriente continua y generadores ME.

Hoy, discutiremos este último y profundizaremos en su estructura y principio de funcionamiento.

Cómo funciona un generador electromagnético inmóvil

La interacción de tres componentes, núcleo ferromagnético, bobinas e imanes permanentes, y su ubicación, contribuye al funcionamiento de un MEG.

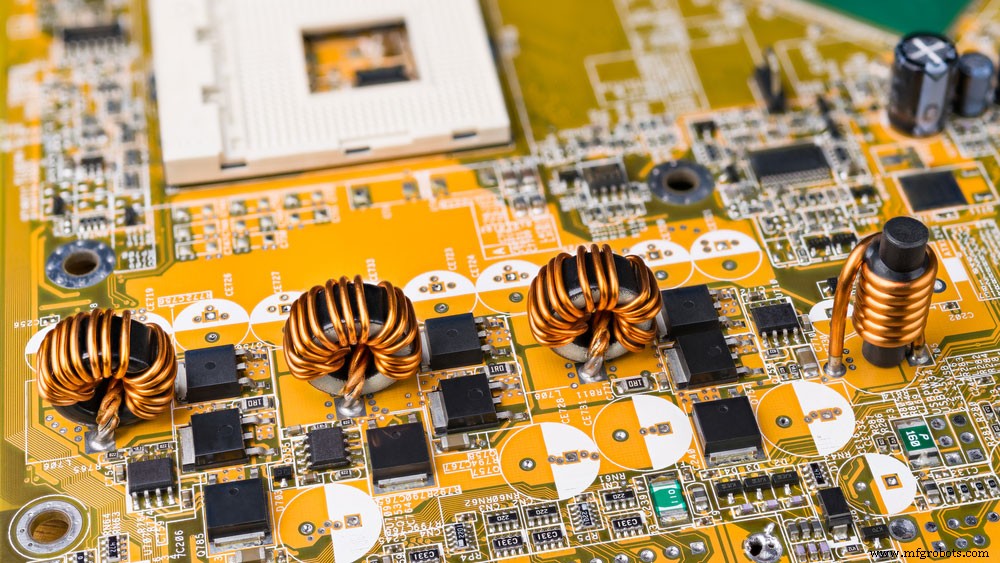

(cuatro inductores con núcleo ferromagnético en placa de circuito)

Por lo general, tiene el potencial de producir una señal de salida de voltaje mayor que la potencia de activación de una entrada inducida.

Los dispositivos MEG a menudo tienen varias secciones de bobinado por lo que;

1. La primera bobina de salida y la bobina de entrada (bobina de inducción) funcionan en las regiones de la 1 ^st trayectoria magnética.
2. Luego, la segunda bobina de salida y la bobina de entrada funcionan junto con las áreas de la 2 ^nd trayectoria magnética.

Durante el funcionamiento de MEG, agitará alternativamente las bobinas de entrada sobre una corriente continua pulsante externa. Una corriente pulsante similar a través de las bobinas secundarias es inducida por la EMF de las bobinas de entrada. A menudo puede lograr eso a una velocidad y magnitud específicas.

Al medir la magnitud de la potencia de entrada de los inventores, hay una mejora en la COP3.

Nota;

COP significa coeficiente de rendimiento. Por lo tanto, COP3 significa un aumento de 3 veces en la potencia de salida que la potencia de entrada. En otras palabras, cuando tiene como 1 W de potencia de entrada, la potencia de salida generará 3 vatios de potencia.

En realidad, el dispositivo MEG no interrumpe ninguna ley de la termodinámica. Por lo tanto, el aumento del valor COP se debe a que el núcleo ferromagnético central interactúa con la aplicación de un imán permanente y bobinas.

Nuestro circuito MEG proyectado utiliza el principio de reunir la potencia latente almacenada en el imán permanente. Entonces, la energía genera una salida de energía eléctrica mayor que los pulsos de activación de la entrada aplicada.

Disposición básica de bobina e imán configurada para un generador electromagnético inmóvil.

Los dos diagramas anteriores brindan una configuración o diseño simple del núcleo, los imanes y las bobinas. Una imagen muestra la vista superior de MEG, mientras que la otra muestra su vista lateral.

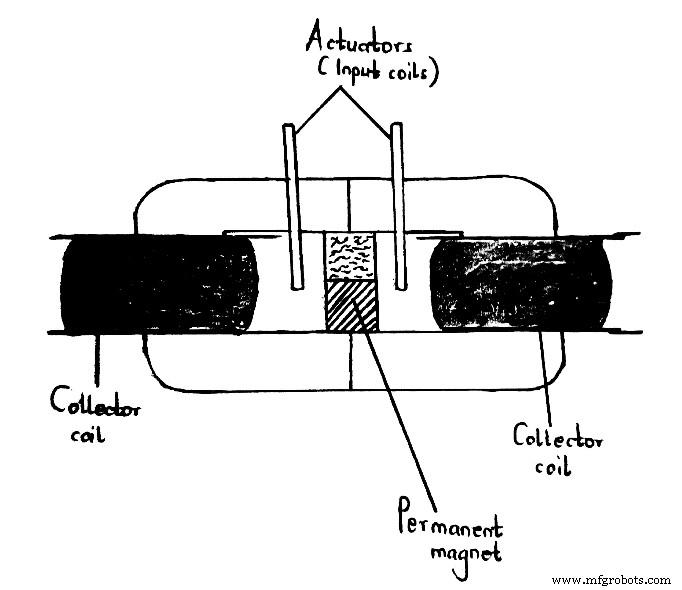

Vista lateral del dispositivo MEG

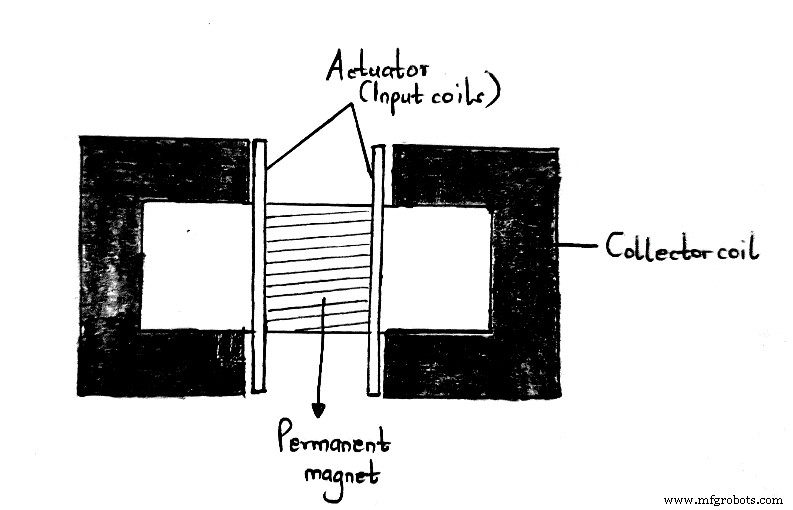

Vista frontal del dispositivo MEG

• La parte no sombreada representa las bobinas colectoras que enrollaste sobre algunas bobinas de plástico. Cuando hay un campo electromagnético pulsante concentrado o acumulado, las bobinas reaccionan con él. Posteriormente, las bobinas convierten el campo magnético en una salida superior a la unidad COP3 o energía eléctrica COP3.
• Además, la parte sombreada representa un núcleo magnético en una estructura de 2 núcleos C, con un accesorio de borde a borde. Los núcleos C de hierro laminado también deben tener una frecuencia que oscile entre 50 y 200 Hz. Por lo tanto, requerirá experimentación para determinar el resultado óptimo según el valor COP.
• Además, hay bobinas de activación más pequeñas (bobinas de actuador/entrada). La fuente de alimentación externa produce una entrada de CC pulsante que reciben las bobinas. Además, deberá pulsar alternativamente las bobinas a una frecuencia especificada por la especificación central.
• Finalmente, algunos imanes son del tipo de neodimio.

(preparando imán de neodimio)

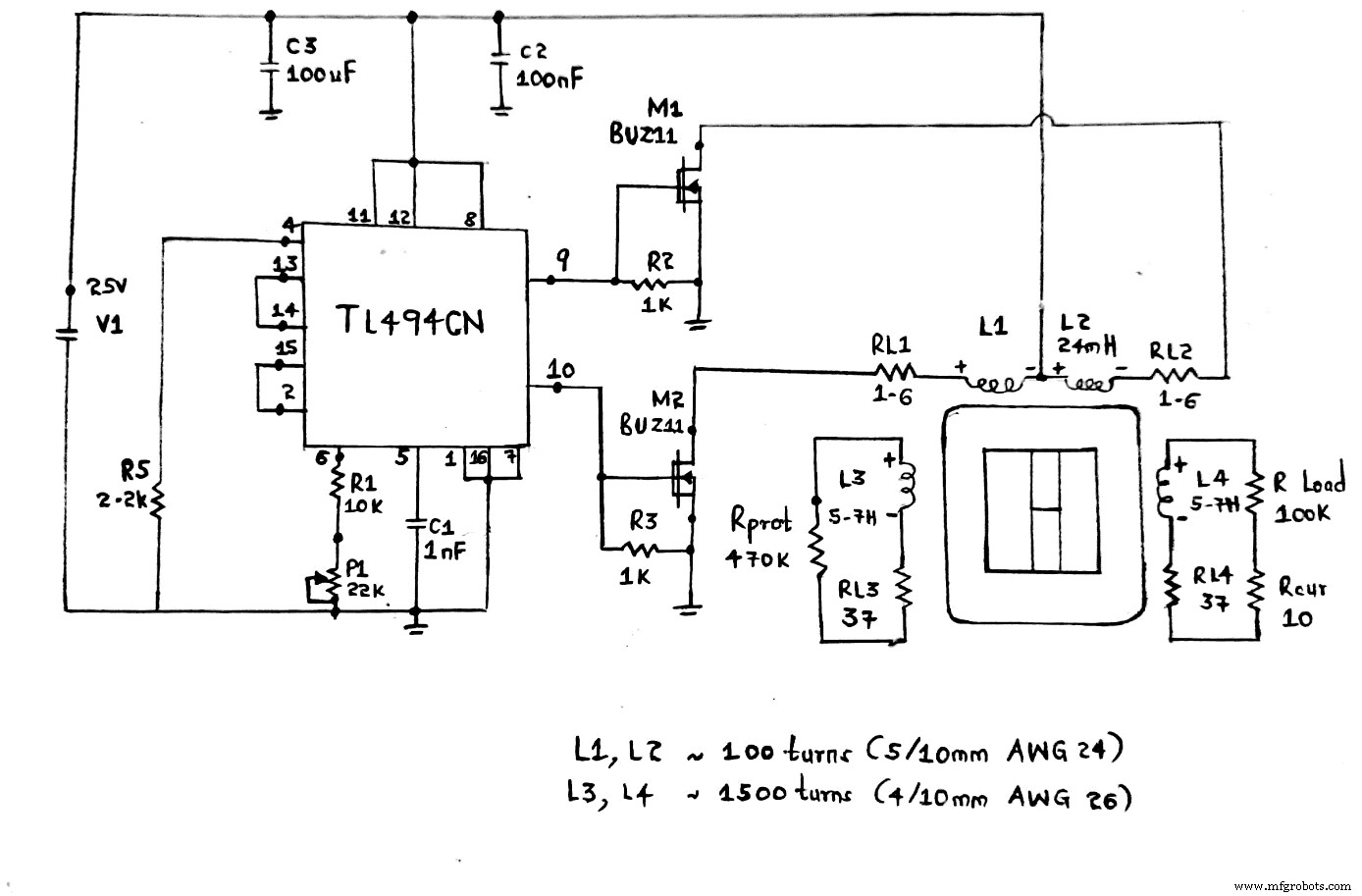

Diagrama del circuito del generador electromagnético inmóvil.

El siguiente diagrama de circuito muestra cómo puede encender de manera efectiva las bobinas primarias en un dispositivo MEG.

Un diagrama de circuito electromagnético inmóvil

Conclusión

En resumen, producir energía eléctrica a partir de corrientes eléctricas o de un campo eléctrico puede ser fácil, logrado a través de generadores eléctricos. Una forma es mediante el uso de un generador electromagnético inmóvil, como se explica en este artículo.

Esperamos que no dude en comunicarse con nosotros para obtener aclaraciones.
