IC modulador Sg3524:configuración de pines, especificaciones y su aplicación

Acerca del modulador IC sg3524, el conocimiento o el entusiasmo por la electrónica podrían haber llamado su atención sobre el chip inversor SG3524. El chip SG3524 es uno de los componentes más críticos montados en una placa de circuito impreso, ya que se ocupa de la modulación de ancho de pulso de la placa. De esta manera, conocerá algunas de las características incorporadas en el chip único, como ser un regulador de conmutación.

Este artículo cubrirá todo lo que necesita saber sobre el SG3524, incluidos los casos en los que necesita el regulador para sus proyectos.

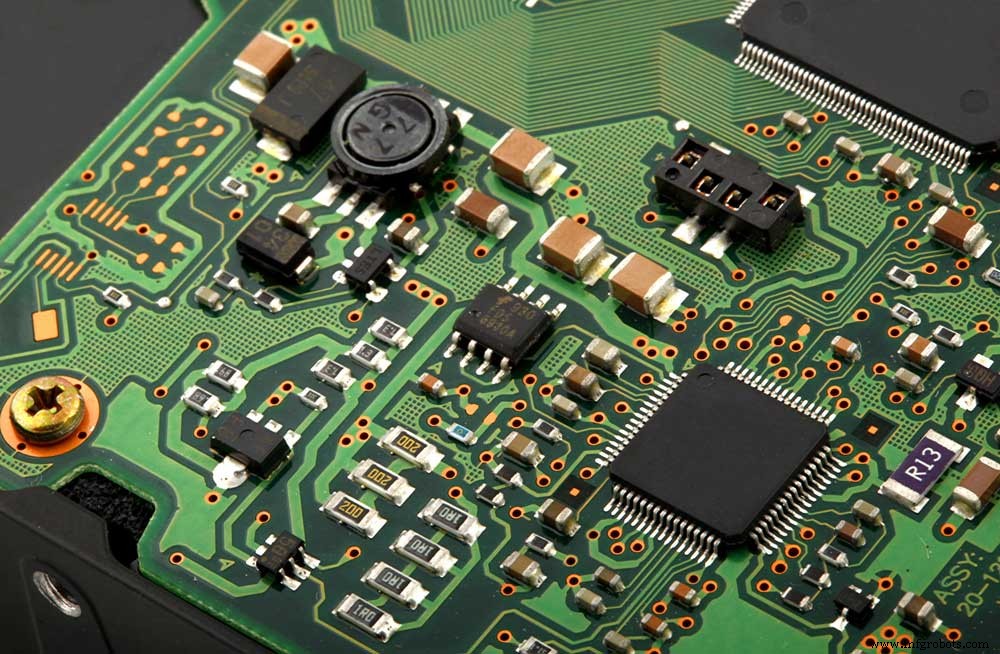

(Uso típico de un PWM IC)

Configuración de pines SG3524

El SG3524 tiene un total de 16 pinouts de paquete dual en línea (DIP), con ocho en cada lado del IC. A continuación se muestra una configuración detallada del SG3524.

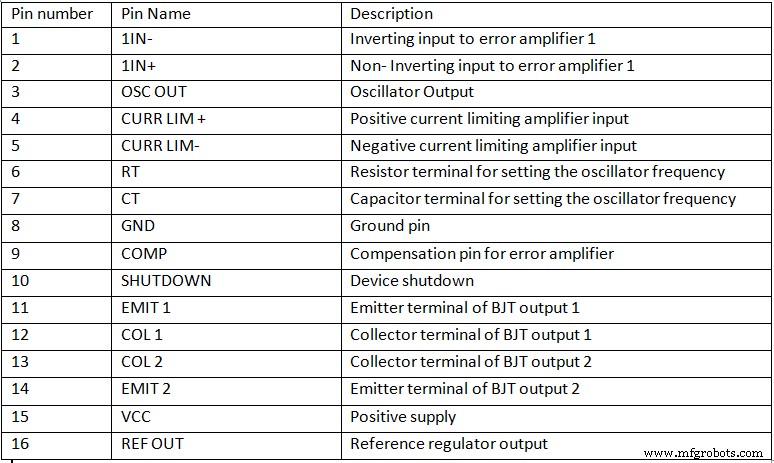

(La configuración de pines del SG3524)

¿Qué es SG3524?

El SG3524 es un IC comúnmente utilizado en nuestros dispositivos electrónicos del día a día. Viene como un pequeño bloque compacto negro con 16 pines salientes conectados a una placa de circuito impreso. El SG3524 es un regulador de conmutación que abarca todos los circuitos necesarios para un regulador de conmutación en modo de un solo extremo o contrafase. Estos circuitos luego forman el corazón de un circuito inversor PWM (modulación de ancho de pulso), corrigiendo rápidamente el voltaje PWM de salida dentro del dispositivo.

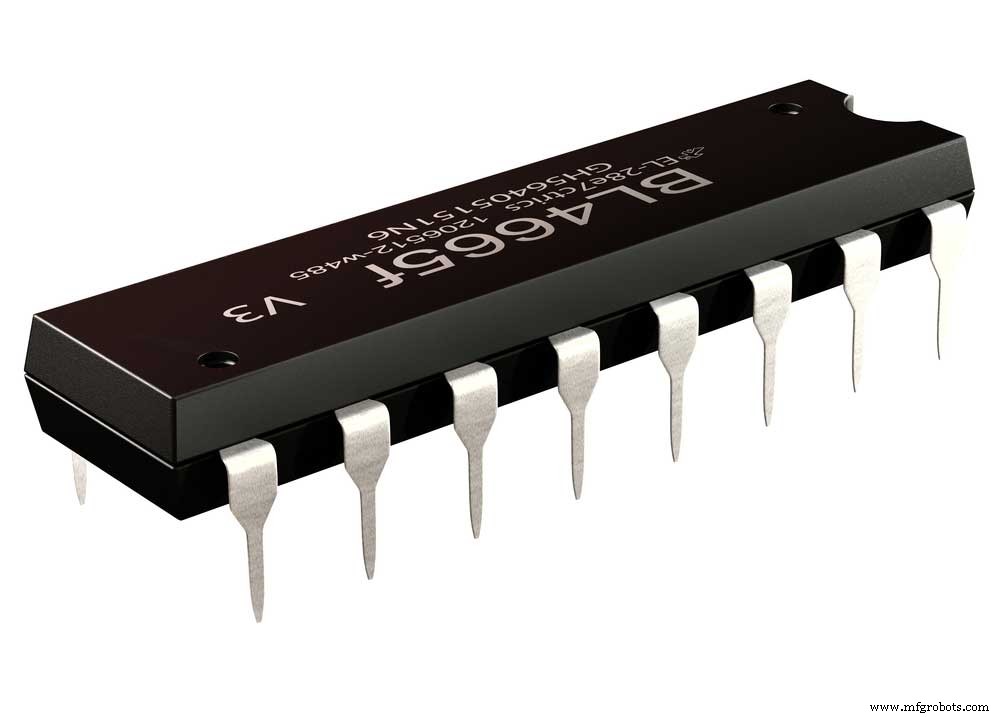

(Un circuito integrado típico de 16 pines)

Especificaciones y características

• Rango de voltaje de suministro de 8 V a 40 V.
• Rango de voltaje de salida de 4,6 V a 5,4 V.
• Salida de corriente de 50 mA.
• 2 salidas.
• Rango de oscilador de 100 Hz a 300 kHz.
• Corriente de suministro total inferior a 10 mA.
• 100 ns en tiempo de caída.
• 200 ns de tiempo de subida.
• Configuración de 16 pines.
• Circuito completo de control de potencia PWM

Uso del SG3524

El modulador de ancho de pulso de regulación está diseñado para cambiar la polaridad de los reguladores, aplicaciones de convertidor de polaridad, duplicadores de voltaje sin transformador y transformadores con convertidores de CC a CC. SG3524 logra esto mediante el uso de técnicas de modulación de pulso y frecuencia fija. El IC SG3524 se aplica en la conversión de CC a CC, ya sea que se trate de una topología de reducción-elevación o no.

El SG3524 IC es útil, especialmente para proyectos que emplean señales PWM para el flujo de corriente del interruptor de alimentación.

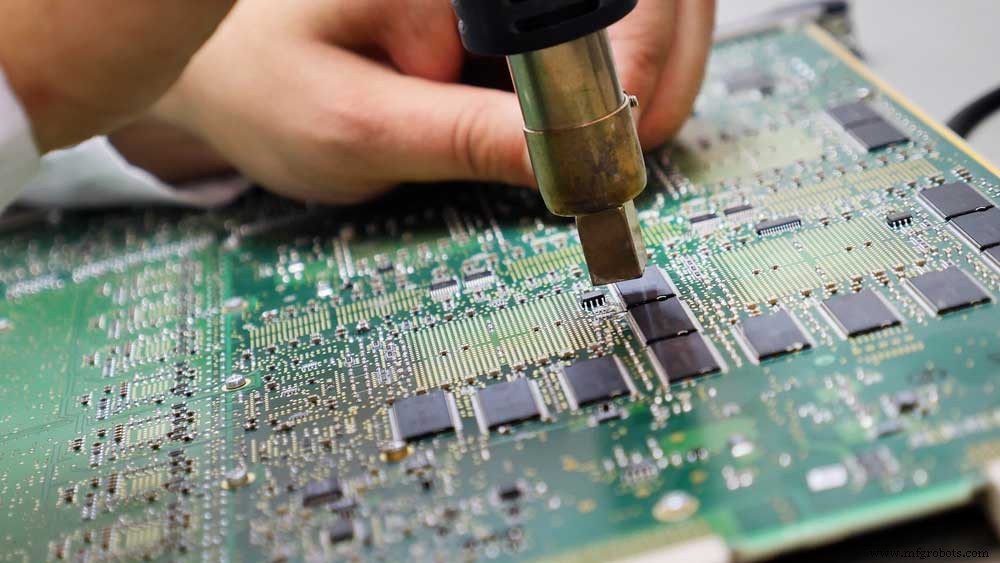

(Cómo se usa el SG3524 en una PCB)

¿Cómo usamos SG3524?

Como se destacó anteriormente, el escenario de uso del SG3524 funciona bien para proyectos que usan controladores PWM como osciladores programables. Y el escenario del caso de uso es bastante simple. Con su amplio rango de operaciones de voltaje que van desde 8V a 40V, hace posible que funcione en varios dispositivos. O, ¿cómo funciona en estos dispositivos?

Para empezar, el regulador trabaja bajo una frecuencia estática programada mediante una resistencia y un condensador. Hen, tenemos un pin 1IN+ (no inversor) conectado al pin Ref, por lo que tenemos pines 1IN- (inversor) conectados al pin de compensación del amplificador de error.

Además, para controlar la frecuencia de salida del oscilador, el capacitor externo y la resistencia tienen conexiones al pin del terminal del Resistor y al pin del terminal del Capacitor.

El SG3524 tiene un voltaje de 5 incorporado conocido como referencia; el amplificador de error compara una fuente de alimentación de etapa de salida de 5 V con la autoridad y luego la ajusta en consecuencia cambiando el PWM.

Finalmente, una escalera R-2R divide el voltaje de referencia interno externamente y luego la salida se automatiza mediante una red divisora ​​de resistencia diferente.

Equivalente/alternativa a SG3524

Los siguientes son equivalentes y alternativas que podrían ser útiles en lugar del SG3524;

• TL494
• UC3843
• Tl3842
• SG2524
• UC2842

(Un IC similar que podría usarse en lugar del sg3524)

Solicitud

Los siguientes son escenarios de casos de uso del SG3524 IC.

• PC de escritorio
• Microinversores solares
• Detectores de humo
• Inversores de energía solar
• Lavadoras
• Bicicleta eléctrica
• Hornos microondas

Conclusión

En conclusión, es esencial reiterar que el SG3524 es un IC PWM típico que encontraría en nuestros dispositivos del día a día. También tiene una gran capacidad de voltaje, lo que lo hace utilizable en muchos dispositivos, y su función principal es controlar el voltaje de salida contra una carga de entrada.

Por lo tanto, cada vez que busque obtener el SG3524, no dude en comunicarse y lo ayudaremos durante todo el proceso.
