Isd1820:Guía del módulo de grabadora de voz

¿Alguna vez has querido crear una grabación de voz pero no sabías por dónde empezar? ¡El módulo de grabación ISD1820 puede guiarlo en la dirección correcta! Esto se debe a que contiene muchas funciones que se adaptan a sus necesidades, incluidas las capacidades de grabación. También puede utilizar este módulo para muchas aplicaciones diferentes que reproducen automáticamente una grabación. Por ejemplo, puede servir como sistema de seguridad, grabadora de sonido, etc., para tus comercios cuando entra un cliente. No solo eso, sino que también es útil para accidentes automovilísticos.

En WellPCB, escribimos esta guía para ayudarlo a comprender un poco mejor el dispositivo. ¡Así que empecemos!

1. Pin Descripción del módulo de grabadora ISD1820

Incluimos una descripción de pinout de la placa ISD1820:

Nombre de PIN Descripción del pin
CCV 2,4 - 5,5 V
TIERRA Tierra
FT (alimentación directa) El micrófono impulsa al altavoz a través del modo FT.
REC/REC (Botón) Esta entrada del botón REC proporciona la señal de grabación activa-HIGH. Cuando REC se establece en ALTO, el módulo comenzará a grabar. Sin embargo, el pin debe permanecer ALTO durante el proceso de grabación, y REC tiene una prioridad más alta que la señal PLAYL o PLAYE. Además, deberá presionar el botón de grabación para comenzar a grabar.
P-E/PLAY-E (botón) (reproducción, activado por borde) Esto detecta una transición ALTA y continuará hasta que alcance el final del espacio de memoria o un marcador de fin de mensaje. La activación del puente PE establecerá la reproducción en modo de bucle sin fin.
P-L/PLAY-L (Botón) (Reproducción, nivel activado) El nivel del pin de entrada activará un ciclo de reproducción cuando cambie de BAJO a ALTO.
SPI (SP+ y SP-) Los pines SP+ y SP- controlan los altavoces con impedancias de 8 ohmios.
MIC (entrada de micrófono) La entrada del micrófono transmite señales al amplificador de chip.

2.Características de isd1820

(La placa ISD1820 le permite grabar audio durante 20 segundos).

También puede consultar algunas de las funciones a continuación:

3. Módulo de grabación/reproducción ISD1820

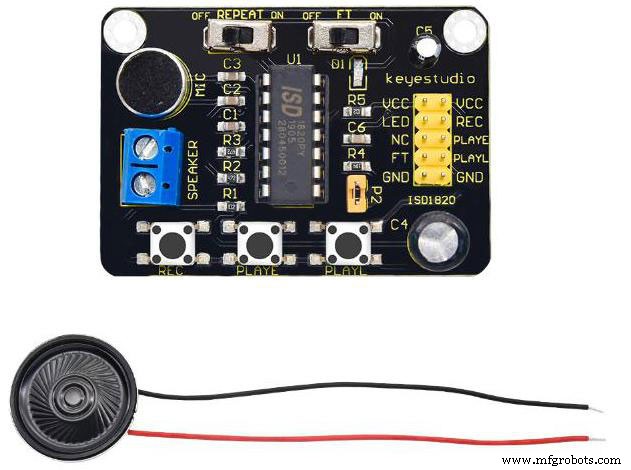

(Una imagen de ejemplo de la placa del módulo ISD1820).

La placa ISD1820 sirve como módulo de grabación y reproducción de voz. Ofrece capacidades de grabación multisegmento. Además, los usuarios pueden grabar audio ajustando la resistencia. En general, este módulo cuenta con memoria Flash. En ese caso, almacena datos durante 100 años. Aun así, puede grabar/borrar mensajes durante mucho tiempo. Eso es porque el ciclo de vida dura hasta 100.000 años. En general, este módulo de grabadora de voz proporciona una calidad de sonido decente.

4. Aplicaciones

(Puede utilizar el ISD1820 como grabadora de voz).

Algunas aplicaciones potenciales para la grabadora de voz ISD1820 incluyen:

5. Proyectos de circuito con el ISD1820

También describimos tres proyectos de circuitos relacionados con la placa ISD1820.

Sistema de detección de accidentes de tráfico

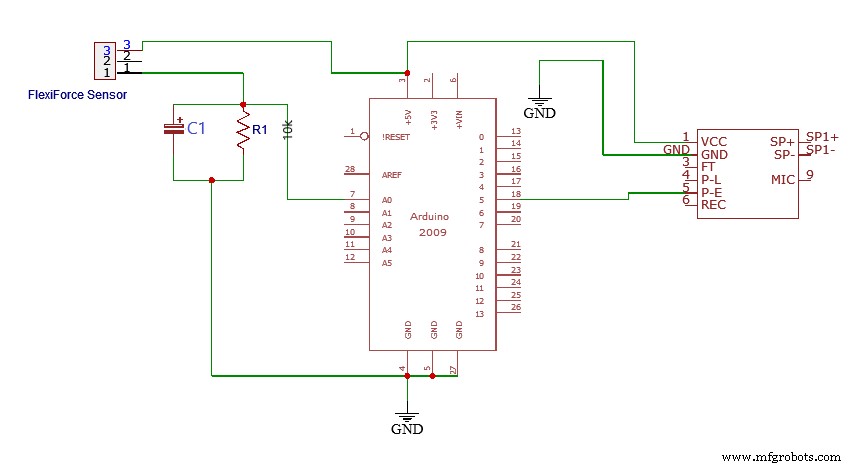

(Diagrama de circuito de un sistema de detección de accidentes automovilísticos).

Si alguna vez te encuentras en un accidente automovilístico, puedes transmitir un mensaje de voz a alguien que se encuentre lejos. De esa manera, puede decirles dónde ocurrió el accidente. Este circuito se basa en un sensor FlexiForce, también llamado resistencia sensible a la fuerza. Como se ilustra, el cable del sensor FlexiForce superior se conecta al pin de 5V de Arduino. Mientras tanto, la primera a del sensor FlexiForce el cable se conecta a la resistencia de 10k. A continuación, un cable se extiende desde la sección central del sensor FlexiForce y se conecta al pin analógico A0 junto con una resistencia de 10k. Finalmente, un capacitor de 47uF forma una conexión en paralelo con la resistencia de 10k.

Sistema de seguridad Arduino ISD1820

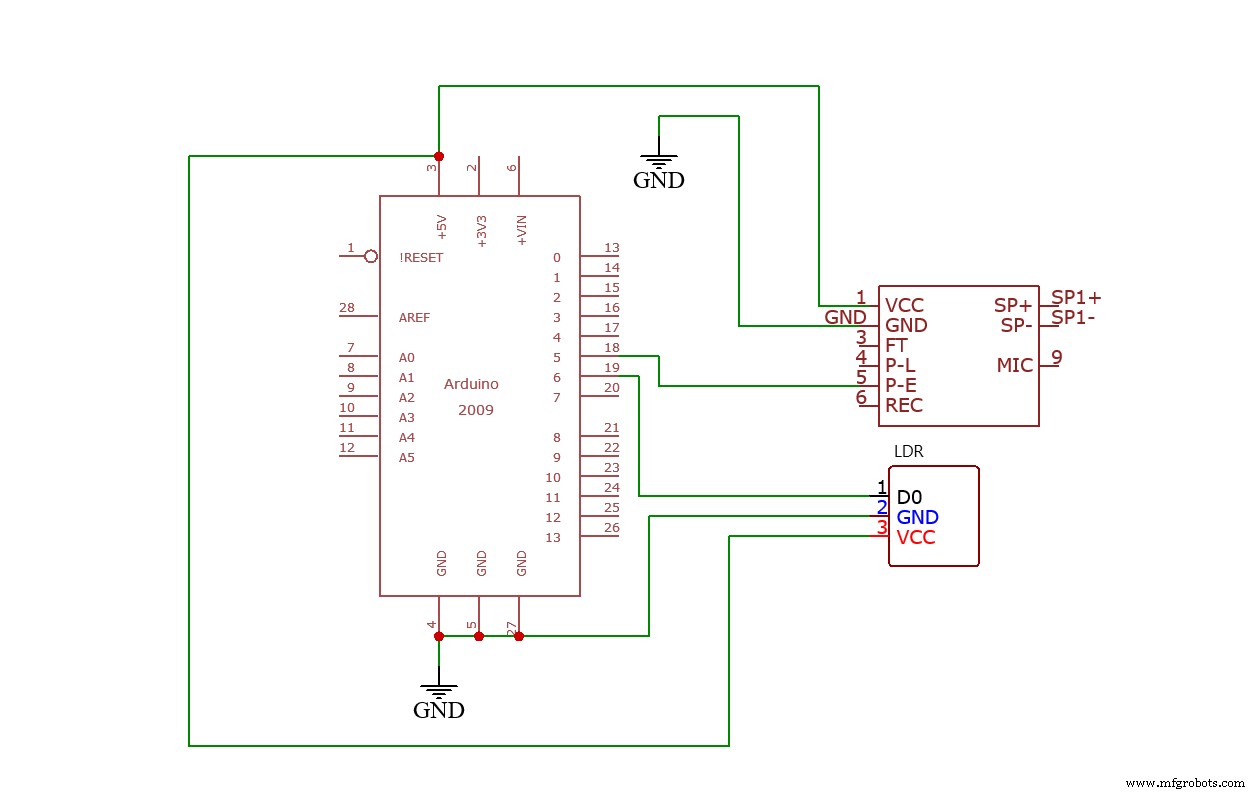

(Diagrama del circuito del sistema de seguridad Arduino ISD1820).

Un módulo LDR se conecta a la placa Arduino. En este caso, los pines VCC y GND del LDR se conectan a los 5V y tierra de Arduino. Mientras tanto, el pin D0 del LDR forma una conexión con el pin seis en Arduino. Puede ajustar el LDR a través de la resistencia variable. El proyecto presenta un módulo láser, que se encuentra frente al LDR. Por lo tanto, bloquear esta luz evitará que llegue al LDR. Por lo tanto, esto hará que el microcontrolador reproduzca la grabación.

Sistema de mensajes de voz para abrir puertas

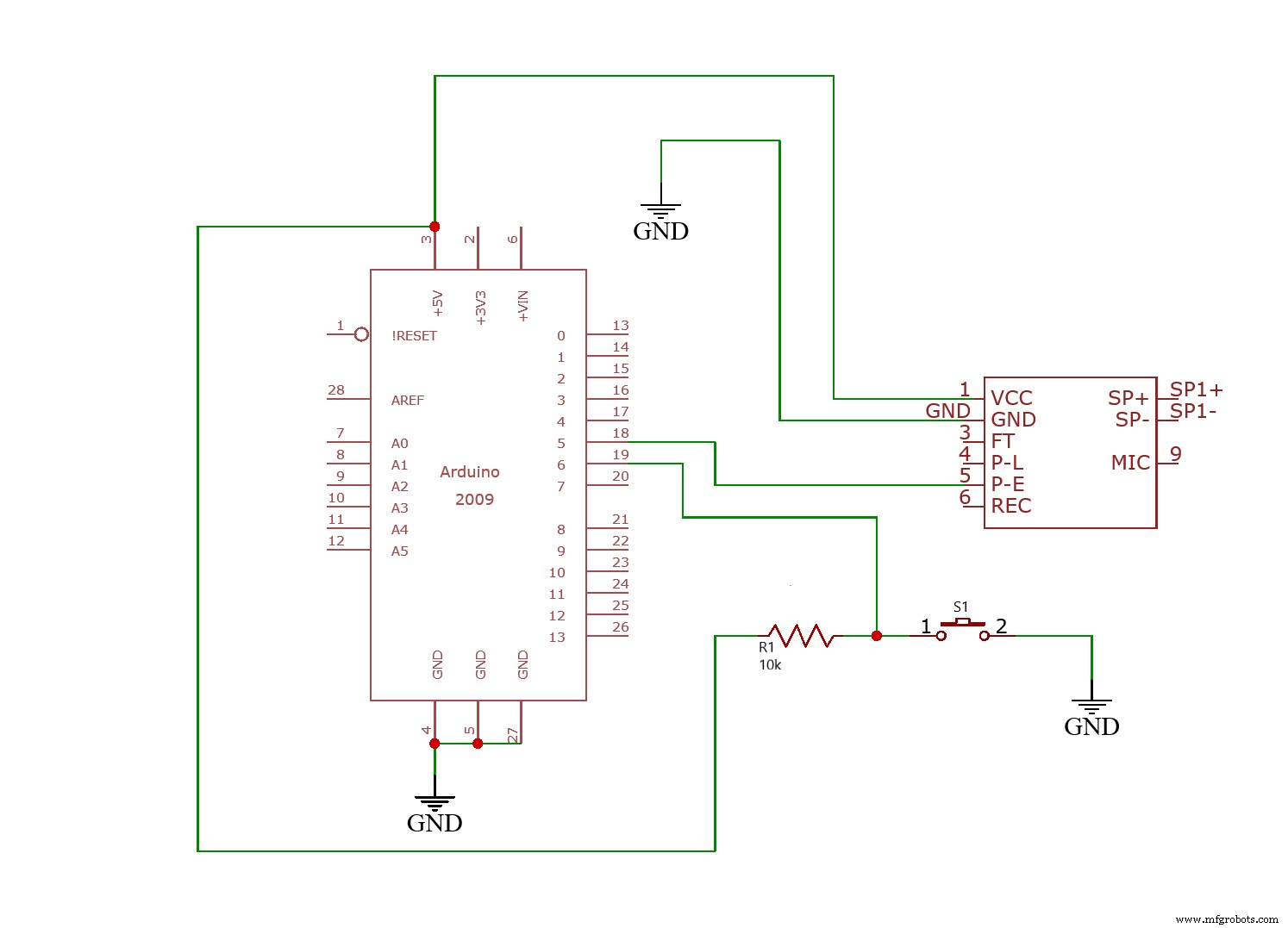

(Diagrama del circuito del sistema de mensaje de voz para abrir la puerta).

Puede instalar este circuito en varios lugares, incluidas oficinas, centros comerciales, tiendas, etc. Por lo general, reproduce varios mensajes de grabación de voz según sea necesario cada vez que alguien ingresa a la habitación. Además, puede utilizarlo para reproducir un mensaje de tiempo de descanso para un trabajador.

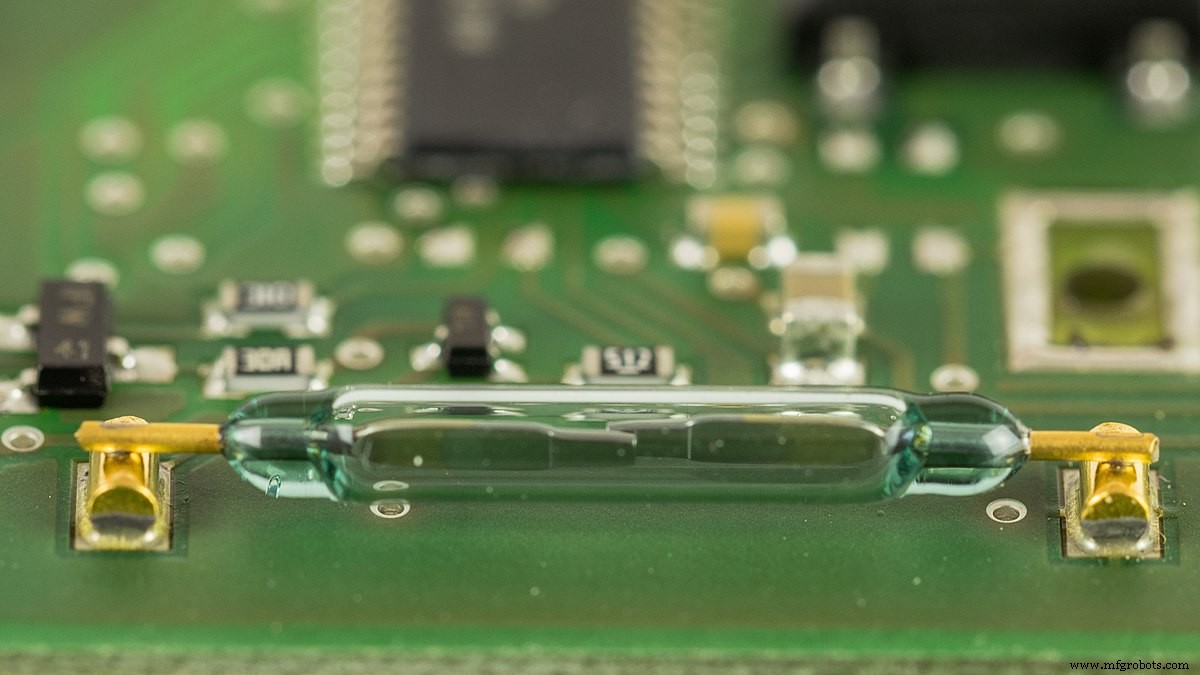

(un sensor de interruptor Reed. Fuente:Wikimedia Commons)

El circuito presenta un sensor de interruptor Reed que se conecta en serie con la resistencia de 10k. Una vez que se cierra una puerta, el GND se conectará con el pin 6 de Arduino. Después de que se abra la puerta, se conectarán 5 voltios al pin 6 de Arduino.

Resumen

En general, el módulo de grabadora de voz ISD1820 presenta excelentes capacidades. Por lo general, le permite grabar un mensaje de voz de 20 segundos. En ese caso, puede instalarlo en su tienda para recibir automáticamente a los clientes. Sin embargo, estas aplicaciones pueden requerir componentes particulares. Tampoco tendrá que preocuparse por el ciclo de vida de los datos. Esto se debe a que el ISD1820 cuenta con una memoria flash que almacena audio hasta por 100 años. De modo que puede seguir ejecutando el mismo mensaje para siempre si lo desea.

¿Tiene alguna pregunta sobre el módulo ISD1820? ¡Siéntete libre de contactarnos!
