Circuito cambiador de voz:creación de un circuito modulador de voz
Acerca de Voice Changer Circuit, la modulación de voz es un proyecto cautivador y divertido en el que hemos tenido que trabajar hasta ahora.
A menudo, su circuito implica la transformación o el cambio de una voz humana a una nueva.
Aprendiendo de la película Doctor Who, ha sido maravilloso saber que Dalek (con una voz extraña) tenía sus sonidos de voz originales hechos con modulación en anillo. Este artículo le ayudará a lograr una voz irreconocible mientras se enfoca en el control de salida, la amplificación y la mezcla para tener un circuito funcional.
Concepto de circuito cambiador de voz
Lo fascinante de la singularidad de los seres humanos es poder tener diferentes tonos de voz. En consecuencia, si realizáramos una llamada, sería fácil saber con quién estamos hablando, gracias al interlocutor. Además, incluso sin ver a un individuo que habla, es fácil sacarlo de una multitud debido a su voz.
Sin embargo, para este proyecto experimental, utilizaremos un circuito cambiador de voz digital que tiene la designación de cambiar el timbre de la voz de un individuo a uno diferente. Además, puede modificarse para que suene como la voz de un extraterrestre o de un robot.
Hemos tomado prestada la tecnología de modulación de voz del dispositivo HOLTEK. HOLTEK es un chip cambiador de voz que a menudo procesa la señal de voz que ha recibido digitalmente en ese momento.

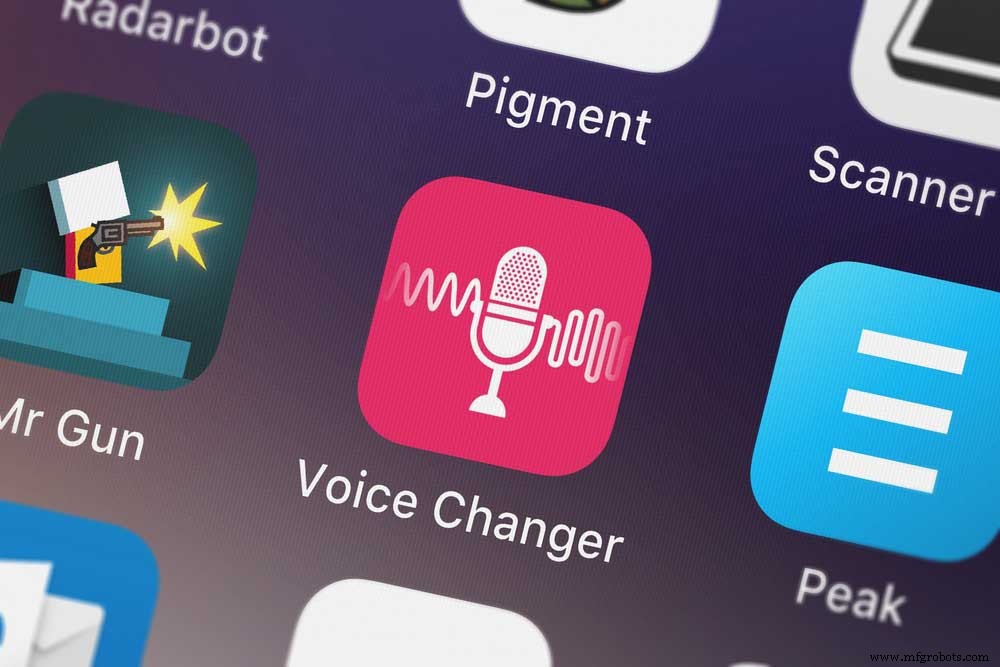

(Software de cambio de sonido en el teléfono móvil)
Cómo funciona HOLTEK
- Primero, cambia la frecuencia del espectro que se asocia con la voz en cuestión, hacia arriba o hacia abajo, en siete pasos de incremento secuencial.
- Luego, escuchará una frecuencia relativamente más gruesa o más delgada en la salida resultante.
- Finalmente, puede comparar los resultados que ha obtenido con una velocidad de reproducción con una pieza de información vocal que había grabado inicialmente en una cinta mientras disminuía o aumentaba las frecuencias.
Un factor de excepción con HOLTEK es que no afecta ni distorsiona la velocidad del habla en el proceso de comparación. Además, puede agregar dos efectos de sonido especiales a la muestra de voz que ha probado; robot y vibrato. El efecto de robot hace que el habla humana suene más como un robot, mientras que el vibrato trae el efecto de sonido trémulo en la voz.
Para agregar al concepto, ambas salidas de voz van al IC a través de un micrófono electret estándar y luego recibirá la señal de salida dimensionada en un altavoz dinámico.
Generalmente, todo el sistema HOLTEK funciona con una tensión de alimentación de una batería de 9V.

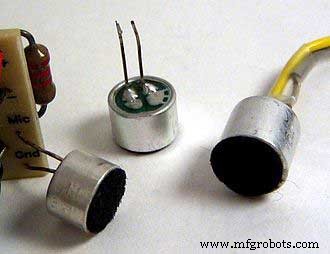

(micrófono de electreto)
Esquema del circuito del cambiador de voz

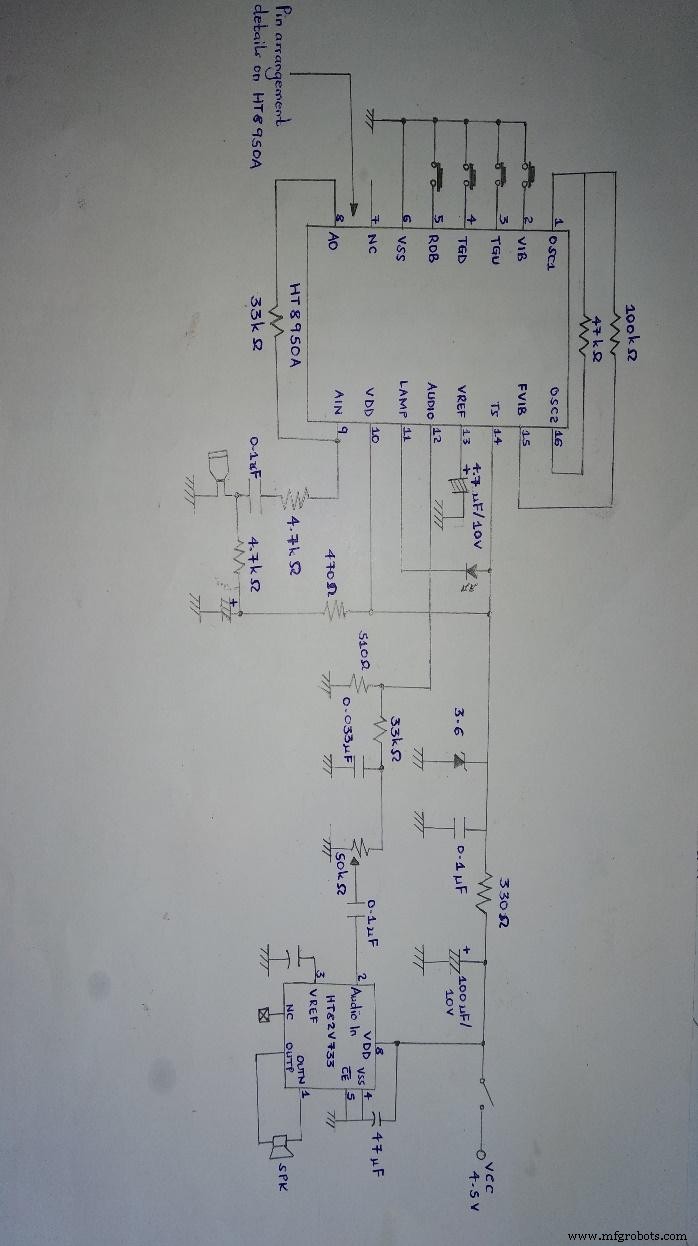

Esquema del circuito
El siguiente diagrama de circuito muestra el circuito de un circuito cambiador de voz que puede construir a partir de una hoja de datos HT 8950. Todo lo que tendrá que hacer es usar un circuito amplificador compatible diferente que necesite y luego reemplazarlo con el amplificador de audio existente.
Introducción al Principio de Trabajo
Además de tener un bloque amplificador funcional con un micrófono de polarización interna, un HT8950 también tiene un convertidor D/A de 8 bits, una RAM estática (también conocida como SRAM) y una A/D de 8 bits.
D/A y A/D operan con una tasa de muestreo de 8Khz. La velocidad no solo puede cubrir el espectro de voz de un ser humano de aproximadamente 3 kHz, sino que también puede producir una mejor calidad de salida del altavoz y una relación señal/ruido (SNR) muy deseable
¿Cómo construimos un circuito cambiador de voz?
- Lista de piezas
Incluyen;
Condensadores
C4, C6, C7 – 220uF/ 16V, electrolítico,
C3, C5:0,1 uF (104), cerámica,
C2 – 0,47uF (474), cerámica y
C1 – 4,7 uF/ 16 V electrolítico.

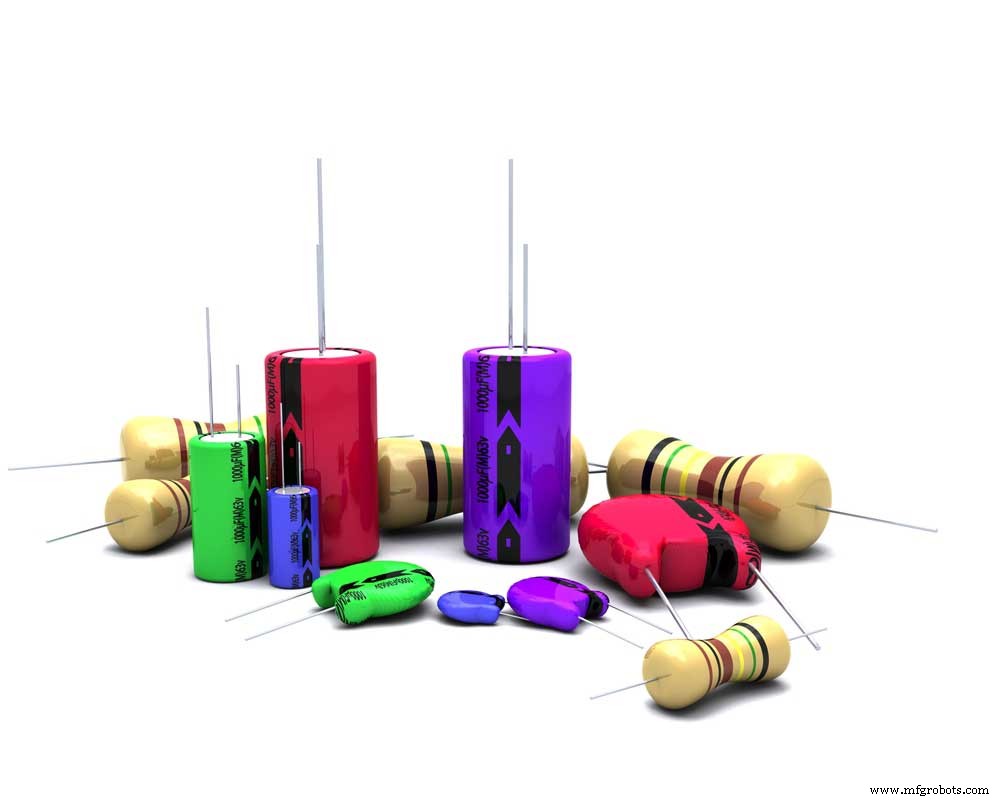

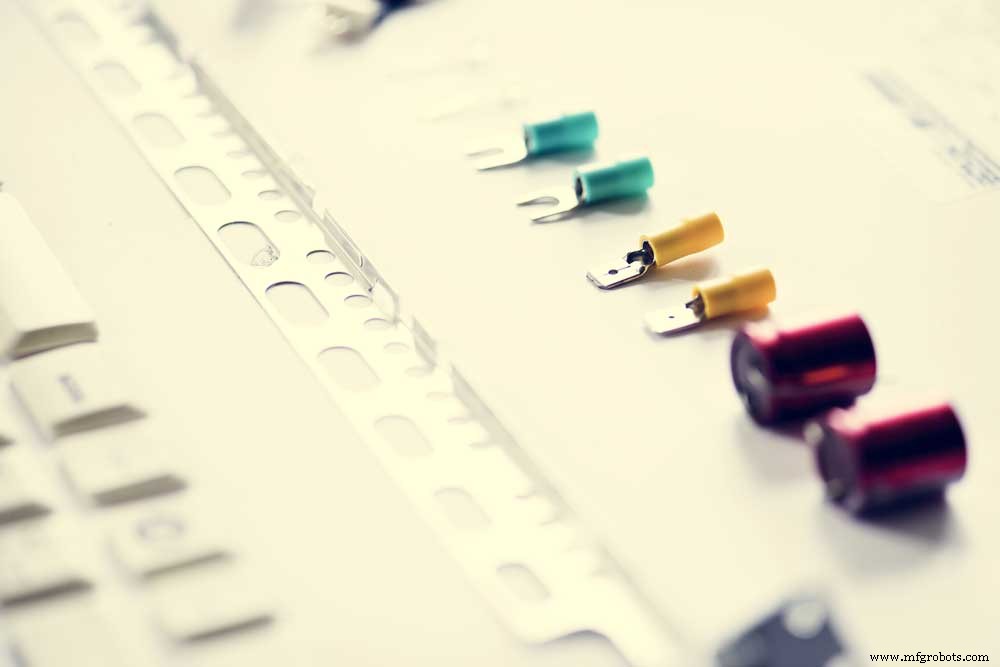

(Primer plano de varios tipos de condensadores)
Semiconductores
SPK1 – altavoz 8 / 0,25 W,
Transductores MIC1:micrófono electret con función en miniatura,
Diodo Zener D1-6, 2V / 0,5W
IC2:amplificador de audio LM386 y
Circuitos Integrados Modulador de voz IC1- HT8950A.

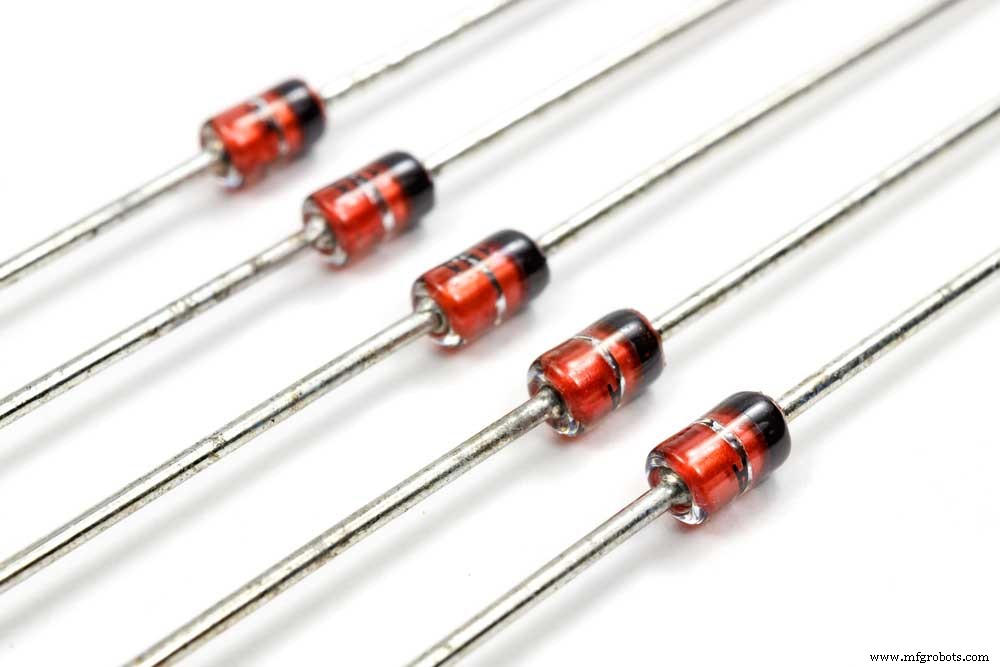

(diodo Zener)

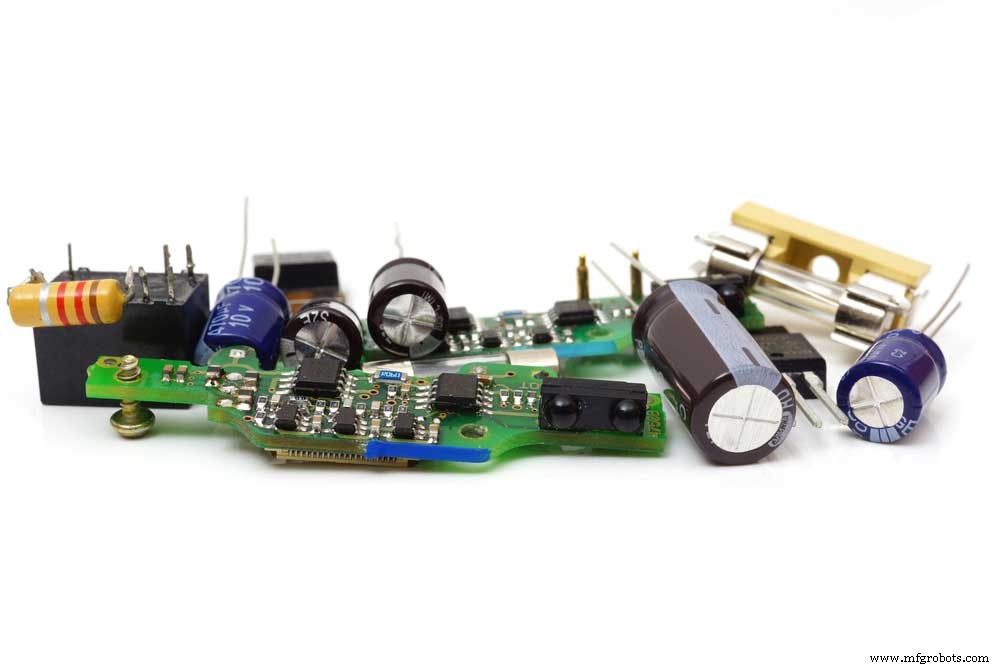

（Condensadores y semiconductores）
Electromecánica
S1 a S4:interruptores de botón en miniatura NAJ1:conector tipo para una batería de 9 V.
Resistencia (1/4W 5%)
R9 – 5K, trimmer, una vuelta,
R8 – 8,2K,
R7-470,
R4, R5, R6 – 4,7K,
R3 – 39K,
R2 – 47K Y
R1-100K.
Diagrama esquemático del conversor de voz y su funcionamiento
El circuito funcionará de la siguiente manera;
- Comienza con el micrófono captando la señal de voz, ya través de la red R4 C2, la transfiere al amplificador interno HT8950. Aquí, el amplificador de circuito abierto ganará un voltaje de aproximadamente 2000.
- En segundo lugar, los condensadores C4, R7 y R5 proporcionan el elemento electret en sus condiciones de polarización. Normalmente, el HT8950 inyectado tendrá un tiempo de ancho de banda limitado pero amplificado. Por lo tanto, envía señales de voz a los bits A/D, por lo que el interno 8 tiene una frecuencia de muestreo digitalizada de aproximadamente 8 kHz.
- Luego, el oscilador controla el generador de señal de muestreo que produce la base de tiempo estipulada.
- A menudo, R2 determina la frecuencia del oscilador (alrededor de 512 Khz).
- Luego, SRAM almacenará la señal de voz digitalizada. Luego, un circuito de control eliminará la información de la RAM estática y luego la transferirá a otro registro de enganche.
- Además, la información como señal de voz va al convertidor D/A desde el registro, donde se transforma de nuevo a su forma analógica original. Luego puede extraer la señal en el pin 12 - Salida de AUDIO.
- La señal original del convertidor D/A puede o no tener un espectro de frecuencia compensado según la velocidad de transferencia de SRAM a D/A. Paso a paso, los interruptores de botón S3 (ABAJO) y S2 (ARRIBA) determinan la condición. En otras palabras, cuando toque el sistema, moverá el escalón S3 hacia abajo y S2 en una situación de escalón hacia arriba, en un ciclo.
- Finalmente, la señal de voz en su forma analógica pasa a través de la red C3 R8 y luego llega al amplificador LM386 (IC2). En consecuencia, el amplificador guía al altavoz SPK1 y permite su audibilidad.

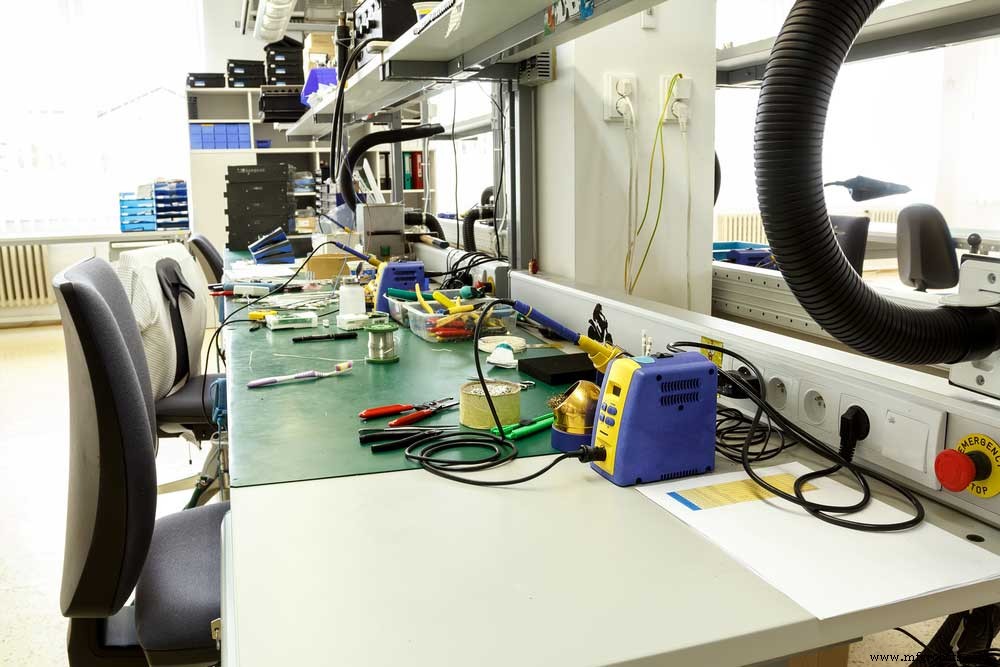

(Banco de trabajo de producción de PCB)
Construir el circuito en una placa PCB
- Puede utilizar una placa de circuito impreso de doble cara que mida 3,2 x 2,5 pulgadas.
(Diagrama de ejemplo de PCB de doble cara)
- Incorpore puntos de prueba en la PCB. Por ejemplo, puede hacer que TP2 siga la señal que va al amplificador de potencia desde la caja registradora y que T1 siga la señal de un micrófono.
- En tercer lugar, use conectores IC y luego suelde los chips en la placa de diseño. Afortunadamente, puede seguir reemplazando los chips para notar la diferencia en sus actividades.
- A menudo, encontrará el puente JP, R7 que es el control de volumen y el conector de micrófono J1 montados en la placa. Sin embargo, para que el proyecto de bricolaje funcione, debe reemplazar los componentes montados en la placa con los componentes montados en el panel y luego conectarlos nuevamente a la PCB usando cables de gancho. Por ejemplo, use un interruptor en lugar de JP.

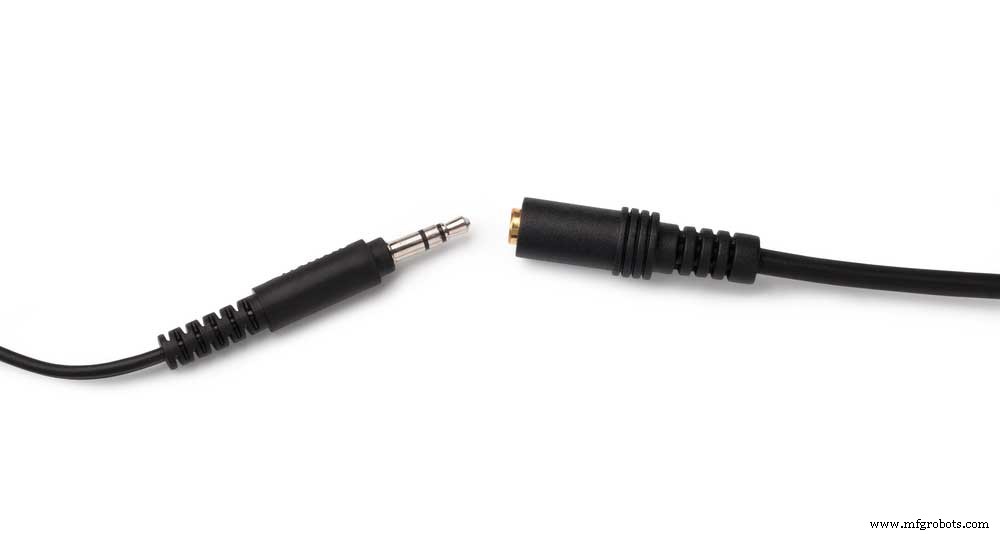

(tipo de conector mini-micrófono)
Información detallada del PIN
La disposición de pines incluye lo siguiente;
VREF - amplificador interno de voltaje de referencia 14,
AUDIO:salida de audio 13,
LED – salida de lámpara para volumen 12,
VDD - línea de alimentación positiva 11,
AIN – entrada del amplificador interno 10,
AO - amplificador interno de salida9,
NC – no conectado 8,
VSS:línea de alimentación negativa/ GND 7,
ROB – paso de modo selector de entrada ROBOT 6,
TGD – selector de entrada paso ABAJO 5,
TGU – selector de entrada por pasos UP 4,
Selector de modo de entrada VIB vibrato3, y
Entrada OSC1 del oscilador 2.
- Prueba
- Antes de continuar con el encendido, use alcohol y un cepillo de dientes de cerdas suaves para limpiar la pizarra. Entonces, como siempre, ten cuidado; faltan componentes, uniones de soldadura defectuosas, condensadores de valor falso, IC incorrecto en un zócalo, trazas de cobre rotas, etc.
- A continuación, mida la resistencia de entrada a partir de positivo a tierra. Una resistencia baja o nula podría significar un cortocircuito que debe rastrear.
- En el tercer paso, ajuste el volumen a un nivel bajo, luego conecte un micrófono electret en el J1, conecte los auriculares/altavoz y, finalmente, a TB1, agregue 12 V. Confirme si el LED está funcionando.
- Por último, hable gradualmente en su micrófono mientras aumenta el volumen hasta el nivel deseado. Si el circuito se amplifica en el proceso, retire el puente y asegúrese de que su voz esté siendo modulada.

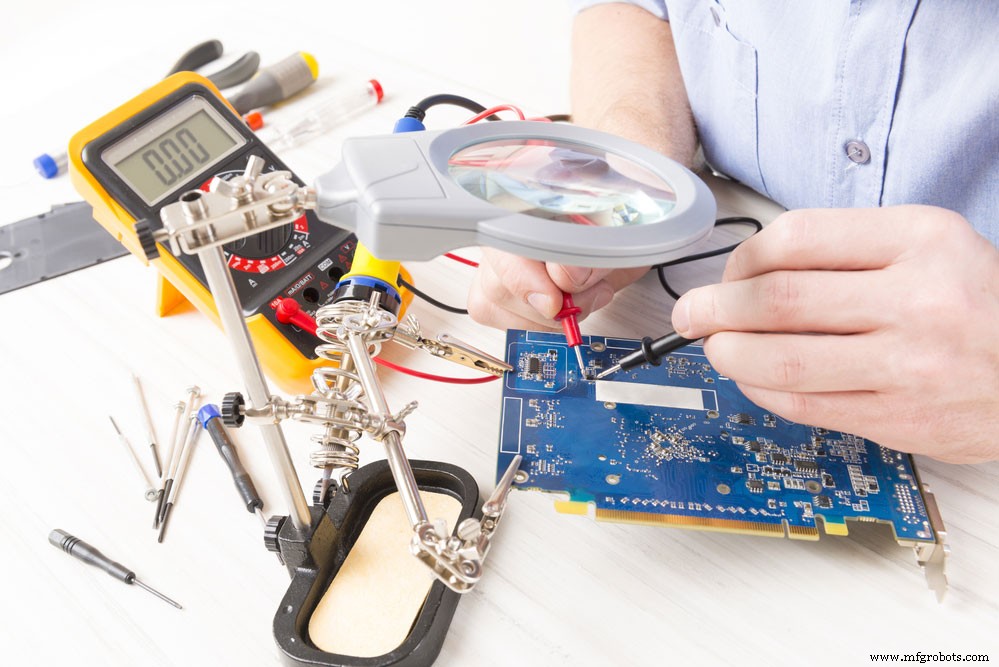

(Prueba de PCB)
Resumen
Para concluir, puedes usar un circuito cambiador de voz para alterar la voz de una persona programando el sonido que aparece en la entrada del micrófono a otro diferente. Por ejemplo, puede editar la voz para que suene como un robot. Cualquiera que sea el proyecto, seguir los diagramas y los pasos simples seguramente le dará un resultado excelente. Sin embargo, en caso de cualquier duda, puede ponerse en contacto con nosotros en cualquier momento.
