Soldadura PCB 101: Domina los Fundamentos con Confianza

Aprender a soldar PCB incorporando técnicas adecuadas es una habilidad crucial, especialmente para fabricantes de PCB. La soldadura es una técnica práctica ideal para unir dos o más superficies. Este artículo aborda cómo realizar la soldadura en PCB y cómo hacerlo de forma segura en cualquier escenario.

Introducción a la Tecnología de Soldadura PCB

Tipos de Soldadura PCB

Hay muchos tipos de soldadura en el mercado, y encontrar el mejor puede ser un desafío. Si buscas el mejor tipo de soldadura para PCB, asegúrate de elegir uno que se adapte a tus necesidades. De todos los tipos, la soldadura por refusión (reflow) es la más común.

2.1 Introducción a la Soldadura por Refusión

La soldadura por refusión usa pasta de soldadura para fijar temporalmente uno o cientos de componentes a sus pads de contacto, seguido de calor controlado en el ensamblaje.

2.1.1 Proceso de Soldadura por Refusión

La primera etapa es aplicar pasta de soldadura y componentes en el PCB virgen. Una máquina pick-and-place coloca con precisión todos los detalles en las partes requeridas. La placa pasa por precalentamiento para alcanzar la temperatura requerida.

Tras el precalentamiento, sigue un remojo térmico (thermal soak) para asegurar que áreas mal calentadas alcancen la temperatura adecuada. Luego viene el proceso de refusión: crear las uniones de soldadura necesarias y eliminar volátiles. El enfriamiento es el último paso. Un enfriamiento adecuado previene choques térmicos y formación excesiva de intermetálicos.

2.1.2 Introducción a la Zona de Recirculación

La recirculación implica hacer circular algo de nuevo. Durante la soldadura PCB, es esencial asegurar la recirculación del sistema de filtración de aire para reducir olores y humos químicos. Cuatro puntos clave:

• Calentamiento: Calentar el soldador o pistola. Debe alcanzar la temperatura correcta para un rendimiento efectivo.
• Remojo (Soaking): Eliminar óxidos en la superficie del PCB para lograr uniones perfectas entre pads y pines de componentes.
• Retorno (Backflow): Ocurre cuando la soldadura fluye en dirección incorrecta. Un retorno severo puede causar fallo de la placa.
• Enfriamiento: La paciencia es clave. Esperar 20-30 minutos asegura que los componentes se fijen en su lugar.

2.1.3 Adaptación a Temperatura y Curva

Al soldar PCB, debes hacerlo bajo la temperatura recomendada. Para componentes SMD, 315 °C es suficiente para soldar uniones correctamente sin sobrecalentar toda la pieza.

2.2 Soldadura por Onda (Wave Soldering)

Es un proceso de soldadura a gran escala para soldar componentes electrónicos a un PCB y crear un ensamblaje. Consiste en ondas de soldadura fundida para adherir soldadura al PCB.

2.2.1 Introducción a la Soldadura por Onda

Como se mencionó, es un proceso masivo usado en fabricación de PCBs. Se pasa el PCB sobre una bandeja con soldadura fundida donde una bomba produce una onda estática. Las temperaturas ideales son cruciales: ondas inadecuadas causan grietas y pérdida de conductividad. Precalentamiento insuficiente y malas condiciones pueden estresar la placa.

2.2.2 Proceso de Soldadura por Onda

Cinco pasos esenciales: 1) Fundir la soldadura, 2) Limpiar componentes, 3) Colocar componentes en PCB, 4) Aplicar soldadura, 5) Limpiar la placa.

2.2.3 Adaptación a Temperatura y Curva

Durante la soldadura por onda, el rango típico es 240-250 °C. El rango de refusión estaño-plomo es crítico; pequeñas desviaciones no suelen crear problemas de soldadura.

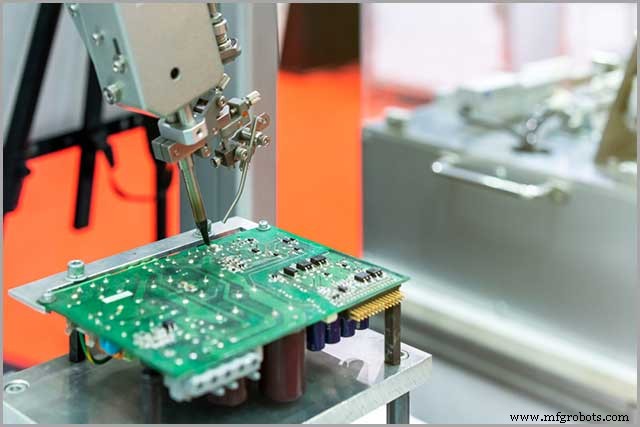

2.3 Soldadura Manual

No es una habilidad fácil; exige destreza y talento. A veces se usa en fabricación de PCB. Es más barata que la robótica, pero muy susceptible a errores.

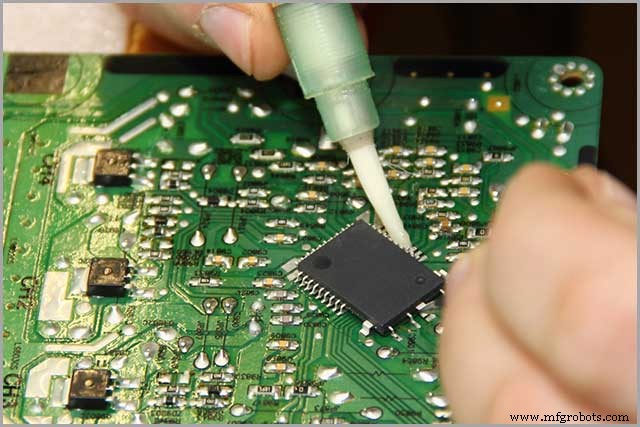

Flux Indispensable

3.1 Función del Flux

En soldadura de PCBs, el flux cumple triple propósito: 1) Elimina metal oxidado de superficies, 2) Sella el aire para prevenir oxidación adicional, 3) Facilita la amalgamación mejorando la mojabilidad de la soldadura líquida.

3.2 Tipos de Flux

Varios tipos, resumidos:

• Flux de colofonia: Combinación de disolvente y colofonia, ideal para superficies fáciles de limpiar.
• Flux de ácido orgánico: Cuatro componentes: activadores, químicos, disruptores y disolventes de óxidos metálicos. Ayuda al proceso de soldadura.
• Flux de ácido inorgánico: Mismos componentes y función que los orgánicos, pero para aplicaciones de alta temperatura y soldadura fuerte (brazing).

Elección de la Soldadura en PCB

El tipo de soldadura impacta la funcionalidad. Una soldadura deficiente puede fallar al mantener componentes unidos.

4.1 ¿Qué es la Soldadura?

Proceso de unir dos o más componentes usando soldadura fundida. En PCB, es colocar componentes en la placa. La soldadura es una aleación de plomo y estaño fundida con un hierro caliente.

4.2 Tipos de Soldadura

• Soldadura de aleación de plomo: Impulsó la revolución electrónica. Mezcla 60% estaño, 40% plomo. También llamada soldadura blanda por alta concentración de estaño.
• Soldadura sin plomo: Despegó tras restricción UE de plomo en bienes de consumo. Punto de fusión más alto que las convencionales.
• Soldadura de aleación de plata: Alternativas a soldaduras con plomo. Comunes contienen 3-5% plata.

4.3 Cómo Elegir Soldadura Adecuada

Elegir la mejor soldadura puede ser abrumador para principiantes y veteranos. Debes asegurar que el flux sea soluble en agua y base de colofonia. Considera coste, tipo de soldadura, material y temperatura. Aunque las soldaduras sin plomo son ecológicas, carecen de buena reputación técnica en el proceso.

4.3.1 ¿Qué Tipo de Soldadura Necesito?

Según tu proyecto, elige la más adecuada. Para electrónica (especialmente Prototipado Rápido PCB. Impresión 3D PCB no solo fabrica el PCB sino también el Ensamblaje PCBA), la mejor es soldadura sin plomo con núcleo de colofonia. La soldadura base colofonia tiene composición de aleación estaño-cobre.

4.3.2 ¿Plomo o Sin Plomo?

Décadas atrás, la soldadura con plomo era el estándar. El factor principal: se funde más rápido a menor temperatura que la sin plomo, representando menor amenaza térmica a componentes.

4.3.3 ¿Qué Tamaño de Soldadura Necesito?

Depende del proyecto. Para electrónica básica/diaria, hilo de soldadura de ~0,711 mm a 1,63 mm de diámetro. Para la mayoría de trabajos electrónicos, lo mejor es 0,4 – 1,0 mm.

Herramientas Necesarias para Soldadura PCB

Antes de soldar, necesitas herramientas y equipo. Sin las adecuadas, puedes poner en riesgo el proyecto. Herramientas esenciales:

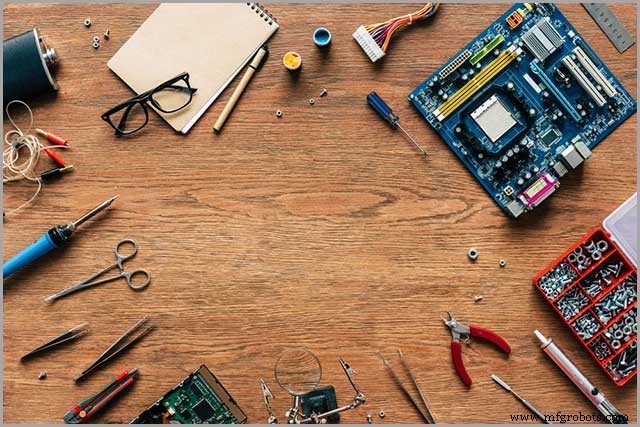

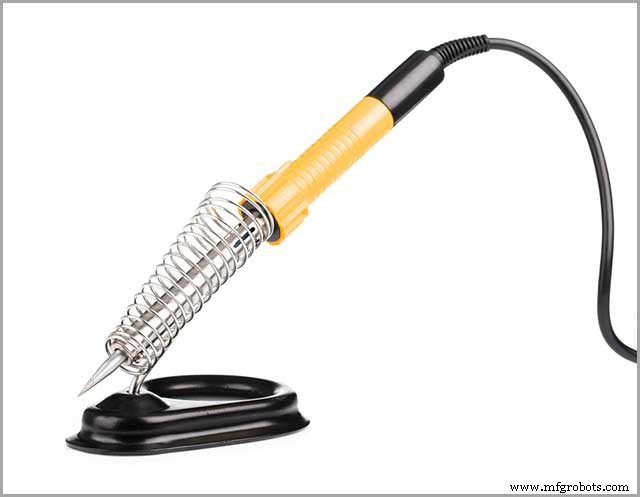

• Soldador: Imprescindible. No tiene que ser caro; hay buenos por ~10 $ (69,12 CNY), ideal para principiantes.
• Estación de soldadura: Equipo multipotencia para soldar componentes electrónicos. Uso intensivo en ingeniería electrónica y eléctrica.
• Punta de soldador: Principalmente de cobre, transfiere calor a la placa. No suelen ser intercambiables salvo mismo fabricante. Dos tipos básicos: punta cónica y punta cincel.
• Latón o esponja tradicional: Para limpiar la punta del soldador y prevenir oxidación en el extremo.
• Soporte de soldador: El soldador se calienta; necesitas un lugar seguro donde colocarlo entre soldaduras. Barato y vale la pena.
• Núcleo (Core): Al comprar soldadura, evita núcleo ácido: puede dañar componentes del circuito.
• Desoldador (Solder Sucker): Dispositivo manual que aspira exceso de soldadura caliente pulsando un botón. Esencial si aplicas demasiada soldadura.

Temperatura de Soldadura PCB

¿Problemas para fundir la soldadura? Sube un poco el calor. ¿Quemas componentes? Reduce la temperatura. La temperatura recomendada es entre 350 °C y 400 °C (660-750 °F).

6.1 Temperatura para PCB Rígido

Los PCB rígidos no se doblan ni flexionan. Temperatura recomendada: 150 °C para evitar deslaminado por choques térmicos o humedad.

6.2 Temperatura para PCB Flexible

Los PCB flexibles se doblan fácilmente. Requieren menor temperatura: 105 °C recomendados.

Pasos de Soldadura PCB

Con conocimientos sobre qué es, tipos y herramientas, veamos los pasos.

Paso 1: Calentar el Hierro

El soldador debe estar caliente. Si no, no funde la soldadura. Calienta y deja reposar hasta alcanzar temperatura plena.

Paso 2: Preparar Espacio de Trabajo

Clave: superficie limpia. Prepara espacio limpio de polvo y residuos. Solo herramientas necesarias.

Paso 3: Estañar la Punta del Soldador

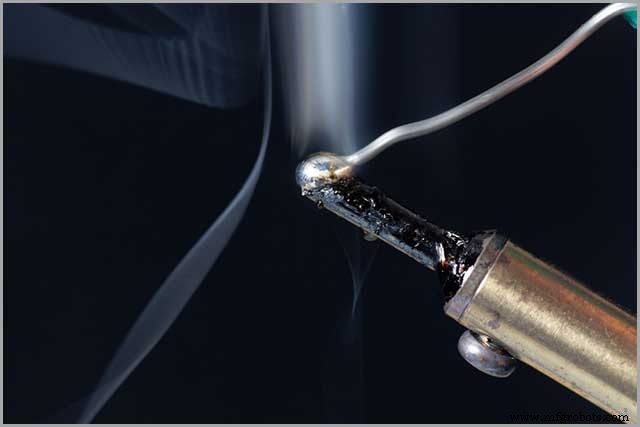

Cubre toda la punta con abundante soldadura. Prepárate para manejar el exceso que gotee.

Paso 4: Limpiar la Punta

Tras estañar, límpiala con esponja húmeda. Elimina residuos de flux. Hazlo inmediatamente antes de que el flux se solidifique; si endurece, cuesta más quitarlo.

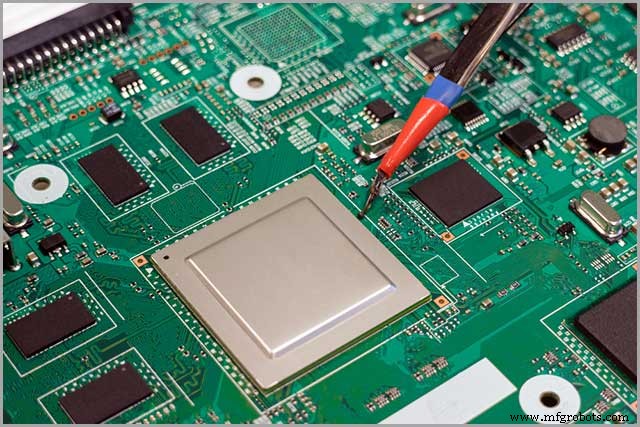

Paso 5: Soldar el PCB

Comienza soldando la placa. Conecta todas las piezas fundiéndolas con soldadura. Según tu proyecto, elige soldadura selectiva, por onda o refusión.

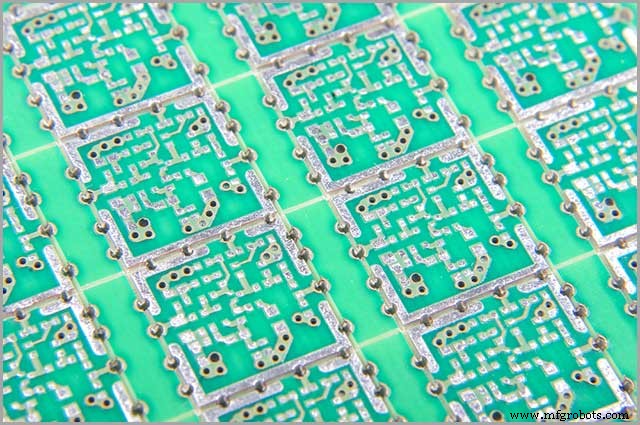

Paso 6: Tratamiento Superficial

Aplicación de sustancia en la superficie para mejorarla. En PCBs, los fabricantes aplican máscara de soldadura para resistencia a corrosión/desgaste. Se hace tras completar la soldadura.

Paso 7: Colocación de Componentes

En circuitos simples, sueldas 1-2 componentes a la vez. En placas complejas, empieza por piezas pequeñas y escala a grandes. Selecciona piezas pequeñas, colócalas en su sitio. Asegura que los terminales doblen 45° en el reverso.

Paso 8: Calentamiento

Para calentar bien la unión, sostén el hierro de forma que la punta toque tanto el terminal del componente como la placa. Si solo toca uno, no se adhiere. Evita sobrecalentamiento: si ves burbujas, retira calor, deja enfriar y repite.

Paso 9: Aplicar Soldadura a la Unión

Tras calentar, toca la punta del pad y el terminal. Si calentaste correctamente, la soldadura fluirá libremente con el flux burbujeando.

Añade soldadura alrededor hasta cubrir totalmente. Al enfriar, no toques ni muevas la placa; el acabado quedaría granulado y mate.

Paso 10: Revisar Uniones y Limpiar

Cuando todas las uniones estén frías, inspecciona. Si la soldadura luce bien, recorta terminales con cortadores. Limpia flux sobrante para acabado limpio y atractivo.

Habilidades de Tecnología de Soldadura PCB

En tecnología de soldadura PCB, ciertas habilidades son cruciales. Ocho esenciales:

8.1 Monitorizar Disipación de Calor durante Ensamblaje

La tendencia a mayores densidades de potencia exige atención a la transferencia de calor. Los diseñadores deben evacuar calor para mantener componentes bajo límites térmicos. Monitorizar eficazmente la disipación es habilidad esencial.

8.2 Mantener Limpia la Punta del Soldador

La punta es crítica para el rendimiento. Si no está limpia, esperas bajo rendimiento: baja transferencia de calor y problemas de soldadura.

8.3 Secuencia de Soldadura de Piezas

Implica soldar componentes en orden determinado. En PCB, la secuencia para obtener producto final es habilidad importante. El diseñador debe saber qué va primero y último.

8.4 Eliminación de Residuos de Soldadura

Residuos de flux sobrantes tras soldar. Debes eliminarlos: pueden causar cortocircuitos de aislamiento a baja tensión. Dominar la eliminación efectiva de flux/residuos es habilidad esencial.

8.5 Soldadura de Resistencias y Condensadores SMT

No es proceso fácil; muchos diseñadores lo encuentran desafiante. La habilidad para soldar correctamente resistencias y condensadores SMT diferencia a los mejores diseñadores.

8.6 Verificar Continuidad y Salida de Sensores

Si un dispositivo falla, probar continuidad y salida de sensores es obligatorio. Si la corriente no fluye bien, hay problema. Hacer estas pruebas con facilidad es habilidad vital.

8.7 Eliminación de Residuos de Flux/Colofonia

Puedes acabar con exceso de flux o residuos de colofonia. Muchos diseñadores les cuesta eliminarlos. Alcohol puro ayuda con residuos difíciles. Dominar la eliminación perfecta es esencial.

8.8 Prevenir Flexión en Soldadura de PCB Flexible

Para evitar que el PCB flexible se doble al soldar, coloca un refuerzo grueso muy cerca de las uniones del acelerómetro. Habilidad crítica.

Defectos Comunes de Soldadura PCB y Soluciones

Siete defectos más comunes y soluciones:

9.1 Relleno Insuficiente de Agujeros

Ocurre cuando no hay suficiente soldadura en agujeros taladrados. Solución: asegurar que el tamaño de pads y diámetro de pines coincidan.

9.2 Huecos en Uniones de Soldadura

Causas: altura de onda incorrecta entre placa y onda de soldadura, o tamaños de pad variables en diseño. Prevención: conocer grosor de la placa. Ratio ideal pad-hueco ≤ 0,5 mm.

9.3 Fenómeno de Bolas de Soldadura

Ocurre si la soldadura se adhiere al PCB. Causas: precalentamiento inadecuado o PCB húmedo durante producción/almacenamiento. Soluciones: almacenamiento correcto, horneado del PCB, aplicación uniforme.

9.4 Decoloración de Máscara de Soldadura

Por uso de flux a altas temperaturas, cambios en ciclos de curado, o lotes alterados/mezclados. Soluciones: evitar mezclar lotes, un solo proveedor, ciclos de curado estándar.

9.5 Mala Penetración

Por aplicación inadecuada de flux o precalentamiento insuficiente. Soluciones: flux y precalentamiento adecuados.

9.6 Fenómeno de Elevación de Módulo (Tombstoning)

Componentes se levantan del pad. Si la soldadura no moja completamente en un lado o grosor desigual. Solución: permitir que la residencia complete su proceso de mojado.

9.7 Marcado (Branding)

Defecto por materiales inferiores o personal inexperto. Necesitas marcar tus PCBs para distinguirlos. Para marcado perfecto: mejores materiales y personal experimentado.

Problemas Comunes en Soldadura

1. Uniones Interferidas (Disturbed Joints)

Uniones sometidas a movimiento durante solidificación. Apariencia cristalina, escarchada o rugosa.

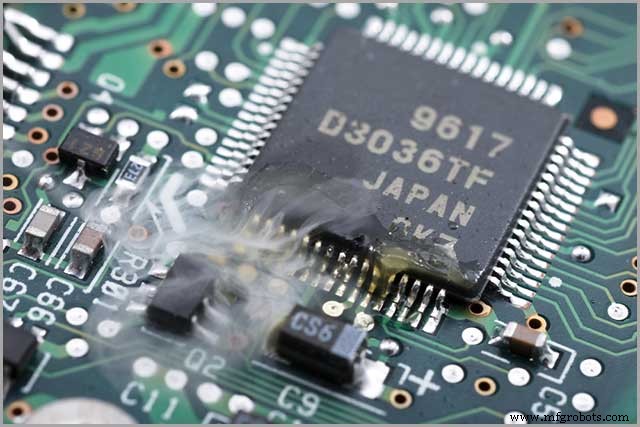

2. Unión Fría / Sobrecalentada (Cold/Overheated Joint)

Por temperatura del soldador inferior a óptima o tiempo de calentamiento muy corto. Aspecto desordenado, mate y picado.

3. Exceso de Soldadura

Crea bolas de soldadura en la unión. Como crecimiento anormal, puede afectar funcionalidad al fundirse en altas temperaturas.

4. Mojado Insuficiente (en pads, pines y montaje superficial)

Falta de mojado en uniones. Trae malas conexiones, deteriorando el circuito.

5. Hambre de Soldadura (Solder Starvation)

Poca soldadura usada. Identificable por uso escaso. Resulta en mal contacto eléctrico entre partes.

6. Terminales Sin Recortar

Por su longitud, riesgo de contacto con otras cargas, creando cortocircuitos. Recortar a longitud requerida antes de soldar.

Problema de Unión Fría de Soldadura (Cold Solder Joint)

Más aspectos a considerar:

1. ¿Qué es una Unión Fría?

Unión rígida, rugosa e irregular, especialmente en PCB. Muy susceptible a fallos y grietas.

2. Causas

Principal: la soldadura no se funde correcta o completamente. Resultado: unión fría en tu placa.

3. Reparación

No es complicado: recalienta la unión con hierro caliente hasta que la soldadura fluya.

4. Prevención

Para evitar futuros errores: precalienta bien el soldador y asegúrate que opere a potencia adecuada.

Aspectos de Seguridad en Soldadura

La seguridad es primordial. No quieras trabajar con lesionados ni causar daño. Aspectos esenciales:

1. Atención a alta temperatura: Puede dañar la placa y a ti. Regula a niveles aceptables.
2. Luz suficiente: Sin luz adecuada, soldarás en partes equivocadas. Asegura buena iluminación.
3. Humos de soldadura: Emisión de humos peligrosos. Usa mascarilla protectora.
4. Equipo y protección: Asegura seguridad del equipo antes/después de uso. Guárdalo lejos de niños. Retira lo innecesario a lugar seguro.

Resumen

Lograr la soldadura PCB perfecta parece un reto para muchos. Pero no para nosotros en WellPCB. Hemos servido y seguimos ayudando a cientos de miles de clientes que necesitan soldadura PCB fiable. Si necesitas asistencia o más conocimientos, contáctanos. Somos expertos altamente fiables, eficientes y confiables en soldadura PCB.
