8 formas de optimizar la velocidad de ensamblaje de la placa de circuito

Si está listo para el ensamblaje de la placa de circuito, aquí hay una consideración importante:asegúrese de que esté bien optimizado para la velocidad. Cuanto mejor sea la tasa de su placa de circuito, más hermoso será en su rendimiento. Cuanto más rápida sea la velocidad, mayor será la eficiencia del trabajo. Tiene un valor excelente para la producción de PCB. Si no tiene una forma de mejorar la eficiencia, es posible que el producto no funcione correctamente.

Entonces, ¿cómo puede optimizar su PCB y ensamblaje? Aquí hacemos ocho sugerencias， Vamos a averiguarlo.

Planifique con mucha anticipación

La mejor manera de optimizar su montaje de PCB es por planificación. Debes tener claro cuáles son tus requisitos. Desde la determinación de la velocidad de la señal de destino hasta el análisis de los requisitos en términos de señales sensibles, requisitos materiales, espera, todo debe mantenerse seguro.

Los documentos detallados ayudarán a los proveedores a hacer planes de ensamblaje más rápidamente y comprar los materiales necesarios. La preparación rápida y precisa acelerará la eficiencia de su ensamblaje.

Para mantener las cosas más organizadas y garantizar el mejor ensamblaje de PCB llave en mano, debe anotar todos los puntos para aclarar sus requisitos desde el principio.

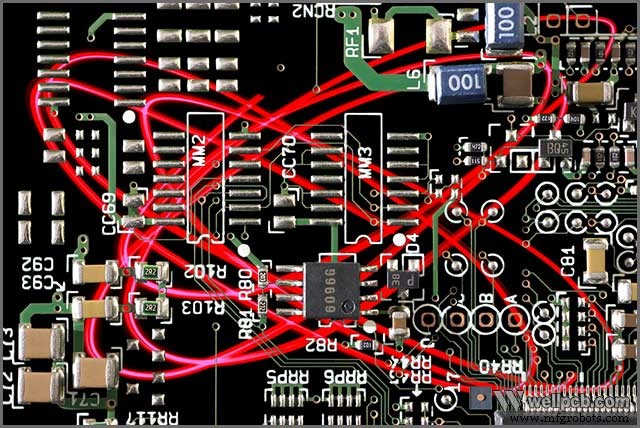

Técnicas de diseño relacionadas con esquemas/cableado (minimizar el enrutamiento y otros problemas)

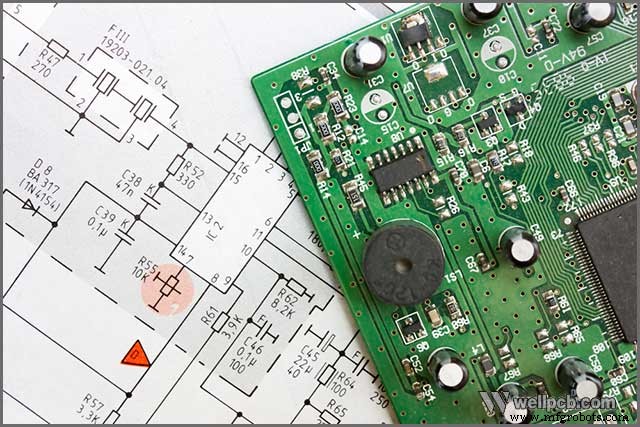

Para garantizar un ensamblaje rápido de PCB, es esencial centrarse en los diagramas esquemáticos. El diseño de un diagrama esquemático ayuda a la representación precisa y precisa del flujo del circuito y ayuda a los ingenieros que trabajan en la placa.

El diagrama esquemático proporciona una descripción clara de los componentes necesarios, las líneas de reloj, el enrutamiento de pares diferenciales y otros términos similares. Y otros aspectos relacionados. Toda esta información útil equipa mejor a los ingenieros y los ayuda a decidir el diseño adecuado para lograr una PCB de alta velocidad.

Diseño claro de PCB que puede proporcionar al proveedor. Cuando el proveedor de PCB obtiene un diagrama de diseño de PCB claro, puede hacer un plan de producción de manera más eficiente. EL diseño caótico de la placa de circuito impreso hará que la imagen no sea clara y la estructura complicada, y llevará algún tiempo analizarla. El diseñador de PCB, en un principio, es fundamental. Sería útil si tuviera un diseñador de sonido y se comunicara con su proveedor de PCB de inmediato.

Considerándolo todo, no estará mal decir que el diseño esquemático de su PCB es el primer paso que sienta las bases para un diseño de PCB de alta velocidad.

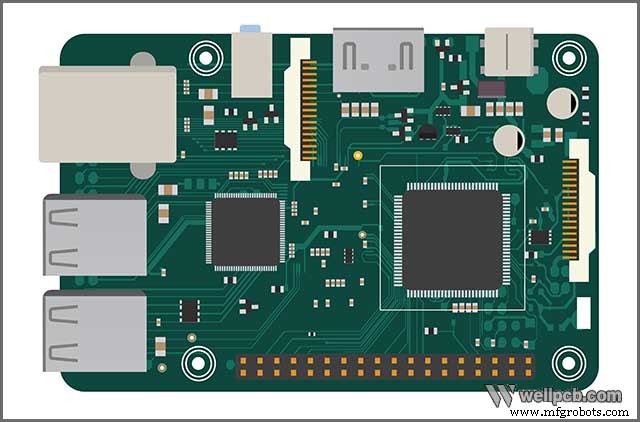

Requisitos de material y apilamiento

Estará de acuerdo con nosotros en que el rendimiento de su PCB, en gran medida, depende de los materiales de la placa y los requisitos de apilamiento. Es decir, y si desea realizar una placa de alta velocidad, debe hacer uso de materiales especializados y pasar por encima de los procesos estándar de PCB.

Algunos de los materiales que debe tener en sus manos incluyen Rogers y FR-4. Además de elegir cosas específicas, juegan un papel vital incluso en estructuras apiladas.

Las mejores prácticas relacionadas con el apilamiento incluyen la dirección de señales de alta velocidad en las capas internas entre planos, el posicionamiento de una capa de plano adyacente a una capa de señal, el uso de múltiples planos de tierra en el apilamiento de capas y similares. Todas estas prácticas pueden optimizar notablemente la velocidad de su PCB. Además, los requisitos de material precisos y directos pueden realizar rápidamente el ensamblaje de PCB.

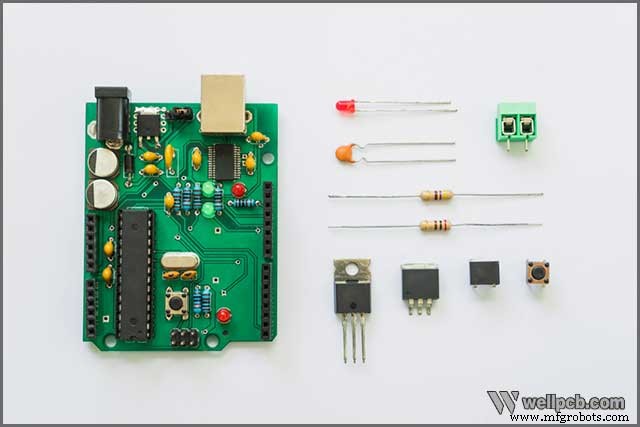

Elegir y colocar componentes

Otra práctica recomendada que debe seguir al diseñar y ensamblar su PCB. Siga las estrategias probadas relacionadas con las PCB de alta velocidad en lugar de reinventar la rueda. Algunas de las mejores prácticas cuando se trata de colocar sus componentes incluyen colocarlos en ubicaciones críticas de energía o organizar circuitos individuales de tal manera que contribuyan a la velocidad general del curso.

Antes de ensamblar la PCB, debe verificar con el archivo BOM para asegurarse de que cada paso sea correcto. Necesitamos asegurarnos de que la producción de la placa PCB sea consistente con el archivo BOM para evitar la repetición del trabajo. Ahorre tiempo y haga el trabajo de manera eficiente.

Encuentre maneras de reducir el límite de tiempo para los componentes de adquisiciones

Es esencial adquirir los componentes correctos que puedan cumplir con la mayoría de sus requisitos en el momento adecuado. Busque fabricantes que puedan proporcionarle una cotización precisa dentro de un día y realice todo el proceso llave en mano dentro de 3 a 5 días hábiles.

Puede enviar el archivo BOM a su proveedor de PCB con unos días de anticipación. Algunos proveedores pueden proporcionar servicios integrales, incluida la compra de materiales. Se les puede entregar los materiales que necesite, que pueden ser utilizados como montaje de PCB, preparando documentos con antelación.

Para asegurarse de que su PCB esté adecuadamente optimizada para la velocidad, asegúrese de obtener los componentes de proveedores acreditados en la industria.

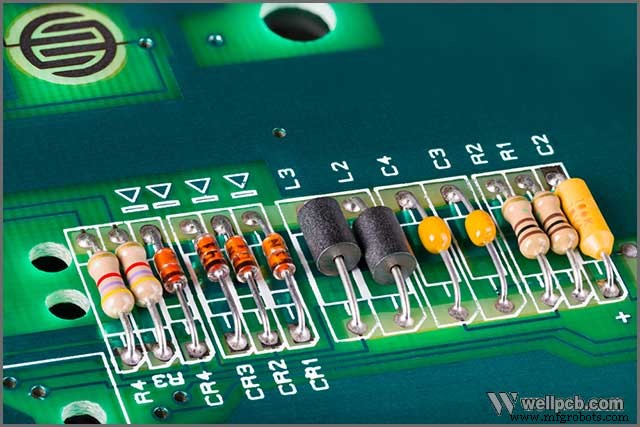

Tamaño de almohadilla y pasador

La elección del tamaño de la almohadilla y el pin afectará la velocidad del ensamblaje de PCB y la velocidad de la función de la placa PCB. Así que debes prestar especial atención a este.

El tamaño de la almohadilla y el pasador y cómo instalarlo. Al diseñar una PCB, debe comunicarse con su diseñador de PCB en detalle. En las mismas condiciones, si se pueden producir las mismas funciones, podemos elegir la más sencilla. Puede ayudar al ensamblaje posterior de PCB y proceder más rápido. El tamaño complejo de la almohadilla y el pasador afectará la estética y la velocidad del ensamblaje de PCB.

Consejos de diseño:

Aunque la práctica estándar de PCB podría recomendarle que opte por pads más grandes, esto es algo de lo que debe abstenerse si está desarrollando circuitos de alta velocidad. Recomendó encarecidamente limitar el tamaño de la almohadilla al 0-5% del tamaño del pin del componente. Proporcionará más espacio para colocar otros pares diferenciales como circuitos integrados y FPGA. Todo esto ayuda en la correcta optimización de la velocidad del tablero.

Problemas de colaboración en el proceso de producción

Para permitir el ensamblaje de PCB de alta velocidad, es esencial colaborar adecuadamente. La persona que trabaja en el esquema podría no ser la que está ensamblando. Por lo tanto, es necesario comunicarse bien dentro del equipo y asegurarse de que todo se mantenga al día.

Con su proveedor de PCB, asegúrese de que la información de contacto no esté obstruida para que, si tiene alguna pregunta, pueda comunicarse con ellos a tiempo. Los proveedores están conectados directamente con la planta de producción, por lo que el montaje eficiente de la PCB no puede separarse de la comunicación oportuna entre nosotros, que es muy importante. Por ejemplo, si necesita cambiar el material temporalmente, informe a su proveedor de PCB a tiempo para realizar los cambios de la manera más rápida y eficiente que desee. Evite volver a trabajar después de completar el ensamblaje de PCB.

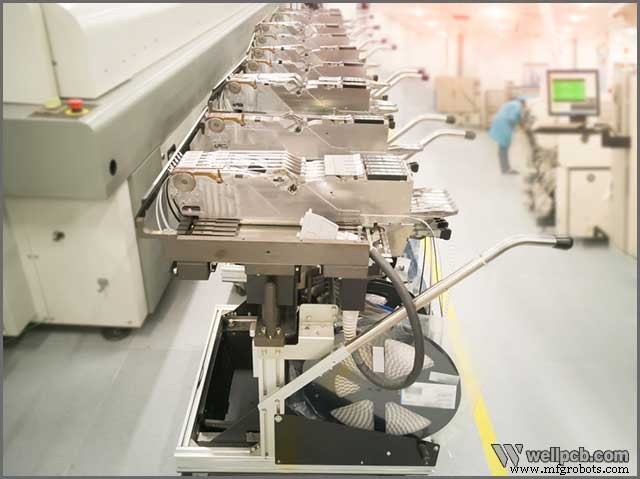

La elección de fábricas de mediana y gran escala puede garantizar la eficiencia de la línea de montaje.

En última instancia, la velocidad del ensamblaje de PCB depende de que elija la fábrica adecuada. Idealmente, sería útil si decidiera optar por fábricas de mediana y gran escala para garantizar la máxima eficiencia.

Personal profesional en todos los departamentos de la fábrica. Esto asegurará que no pierda eficiencia debido a personal no profesional. La mayoría de las veces, las grandes unidades de fabricación tienen un departamento especializado dedicado a cada proceso. Sin duda, confirma una total profesionalidad y eficacia.

Puede estar seguro de que no solo se optimiza el rendimiento de la placa de circuito impreso, sino que también se diseña y ensambla siguiendo el marco de tiempo prescrito sin ningún retraso. Es esencial, especialmente si tiene otros procesos que dependen del ensamblaje de PCB.

Conclusión

Siguiendo los pasos anteriores, podrá optimizar el ensamblaje de PCB para el rendimiento y la velocidad. Se debe tener cuidado al planificar, utilizar los materiales correctos y adoptar las técnicas de apilamiento adecuadas. El tamaño correcto de la almohadilla y el pin también juega un papel vital en la determinación de la velocidad de la PCB.
