10 preguntas comunes sobre el ensamblaje de placas de circuito impreso

El ensamblaje de la placa de circuito impreso, también conocido como PCBA, es una herramienta que hace que nuestra electrónica funcione según lo previsto. Por lo tanto, si algo sale mal con la placa de circuito impreso, hay muchas posibilidades de que el dispositivo electrónico falle y deje de funcionar según lo previsto. Los problemas de PCB, especialmente durante la etapa de ensamblaje, pueden ser uno de los mayores dolores de cabeza para los productores porque varios problemas pueden salir mal durante las etapas de diseño o ensamblaje.

Hemos logrado crear una lista de los diez problemas comunes de los fabricantes de PCB durante la PCBA. Al comprender estos problemas, puede continuar y mantenerlos en el fondo de su mente mientras fabrica sus placas de circuito impreso con la esperanza de asegurarse de evitar problemas que pueden dañar su PCB.

Problemas a tener en cuenta entre el ensamblaje de PCB tradicional y el ensamblaje de PCB moderno

A diferencia de antes, donde las placas de circuito impreso se realizaban a través del proceso de fabricación sin usar mucha tecnología, los fabricantes modernos de placas de circuito impreso emplean un arsenal de herramientas y técnicas. Los fabricantes ahora combinan tecnologías tradicionales y de vanguardia para garantizar que el ensamblaje de la placa de circuito impreso sea rápido y preciso.

El ensamblaje de circuitos impresos incluye varios pasos esenciales durante el proceso de fabricación que a los fabricantes tradicionales les resulta difícil realizar estos pasos con facilidad. Por ejemplo, los pasos esenciales como la soldadura de componentes, la soldadura de orificio pasante y la soldadura SMT requieren tecnología avanzada, un aspecto que los fabricantes modernos de placas de circuito impreso pueden lograr con mucha facilidad, especialmente durante el ensamblaje de prototipos de PCB y la etapa de ensamblaje final.

Por lo tanto, cuando esté en el mercado de placas que funcionen como se desea, es posible que deba considerar los problemas o desafíos que enfrentan los ensambladores de PCB tradicionales y modernos para tomar una decisión informada.

Problemas de LED durante el montaje de PCB

Últimamente, la iluminación LED está casi en todas partes a nuestro alrededor, con más y más iluminación reemplazada por diodos emisores de luz (DIRIGIÓ). La luz LED viene con una vida útil más larga, un menor consumo de energía y una mayor eficiencia energética que las bombillas de iluminación convencionales que eran comunes hace unos años.

En la industria de placas de circuito impreso, cuando la gente habla de LED (placas de circuito impreso LED, placa de circuito LED, placa PCB LED), se refieren a placas de circuito impreso utilizadas en aplicaciones que requieren iluminación LED.

Lamentablemente, pueden surgir problemas cuando se trata del ensamblaje de PCB, lo que lleva a una placa que no funciona de la manera prevista. El uso de materiales de mala calidad, personal no calificado, luces LED incorrectas y métodos de fabricación inadecuados son algunos de los problemas LED más comunes que hacen que un producto termine decepcionando al consumidor final.

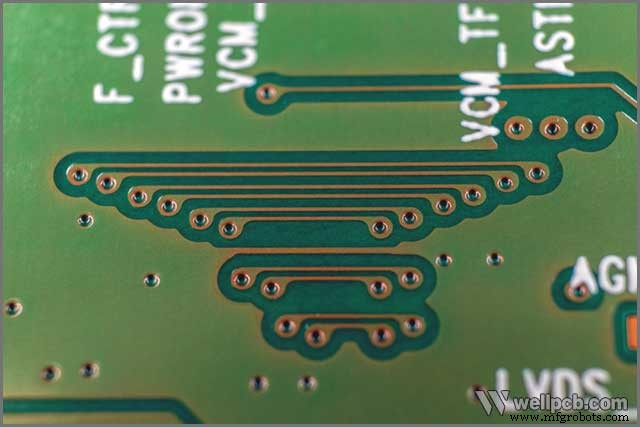

Demasiado pequeño/demasiado grande Cobre hasta el borde

Partiendo del hecho de que el cobre es uno de los materiales más conductores, se ha mantenido durante mucho tiempo como uno de los componentes más activos en la fabricación y montaje de placas de circuito impreso. Sin embargo, lo que muchos fabricantes no entienden es que el cobre puede generar muchos desafíos en las PCB ya que es altamente corrosivo.

Para evitar que se produzca corrosión y dañe otras partes del tablero, es recomendable seguir algunos detalles esenciales. Muy poco o demasiado cobre puede provocar corrosión. Para asegurarse de que no haya suficiente cobre, tenga cuidado al recortar la placa de circuito impreso. Asegúrese de que haya suficiente espacio libre entre el borde y el cobre.

Por otro lado, si el cobre hasta el borde es demasiado grande, es posible que deba cubrirlo con otros materiales para evitar instancias de corrosión.

Defectos de unión de soldadura

Problemas relacionados con las juntas de soldadura se encuentran igualmente entre los mayores desafíos a los que se enfrentan los fabricantes de circuitos impresos, especialmente durante el montaje de circuitos impresos. Dado que los componentes son cada vez más pequeños, se vuelve más difícil crear uniones de soldadura perfectas.

Ya sea que use una soldadura clásica o de alta calidad, incluso un pequeño problema puede causar mucho daño a toda la placa. Las uniones de soldadura ideales deben consistir en ángulos de superficie que se asemeje a la forma de un beso de Hershey. Del mismo modo, también deben contener filetes cóncavos y lisos. El exceso de soldadura, las bolas de soldadura y las uniones frías son características de las malas uniones de soldadura que los ensambladores de PCB deben tener en cuenta.

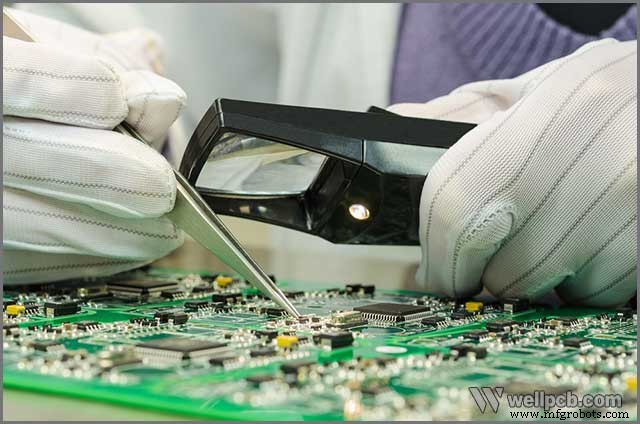

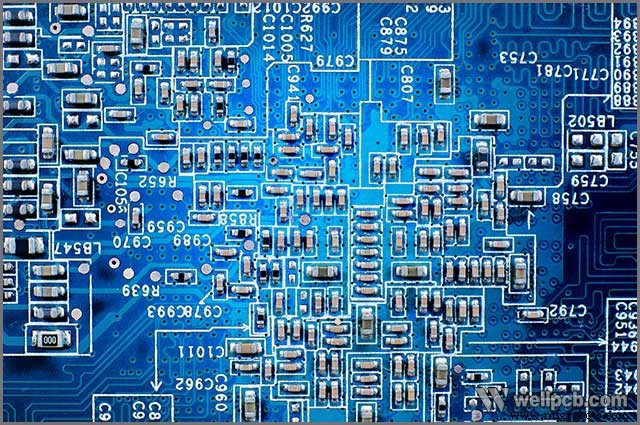

Montaje de PCB de Piezas Pequeñas

Como se mencionó anteriormente, la placa de circuito impreso parece volverse más y más pequeña con cada día que pasa. Los transformadores, diodos y transistores, entre otras herramientas comunes en la fabricación de placas de circuito impreso, parecen volverse cada vez más pequeños.

Ahora, ahí es donde surge el problema. Con las placas de circuitos impresos cada vez más pequeñas, los fabricantes y los circuitos impresos, a los expertos en ensamblaje también les resulta difícil ensamblar estas piezas.

Ahora más que nunca, los expertos en ensamblaje de PCBAS requieren el uso de las últimas herramientas y tecnologías para garantizar que el ensamblaje de piezas pequeñas se convierta en una tarea sin problemas. Dicho esto, esto requiere costos y recursos adicionales para adquirir dichas herramientas y equipos. Algunas partes son tan bajas incluso a simple vista, por lo que solo necesita confiar en profesionales experimentados para hacerlo.

Montaje de placas de circuito impreso:problemas con el método de dosificación

Cuando se trata de placas de circuito impreso, existe lo que se conoce como método de dosificación. Si bien esto puede sonar algo confuso para algunos, en resumen, la dosificación realizada en una placa de circuito impreso es un método destinado a aumentar las áreas de unión de la placa.

Nuevamente, cuando se trata del ensamblaje de placas de circuito impreso, pueden ocurrir problemas con el método de dispensación, lo que puede afectar negativamente en gran medida la funcionalidad general de la placa.

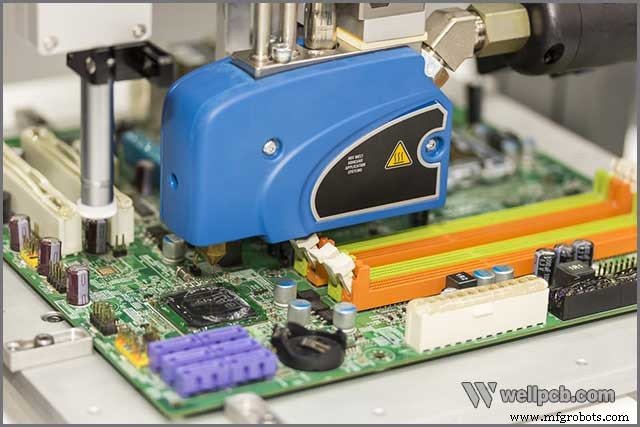

Antes de la colocación de los componentes, una máquina dispensadora de pegamento aplicará gotas de pegamento en la placa de circuito impreso donde el cuerpo del componente eventualmente se asentará para mantenerlos juntos en su lugar hasta que los contactos y los cables se suelden.

Pero cuando se hace incorrectamente, utilizando herramientas ineficaces, hay posibilidades de que surjan tableros débiles que pueden dejar a los usuarios con una experiencia desagradable.

Montaje de Circuitos Impresos–Montaje de Parches Regulares e Irregulares

Cuando abre una placa de circuito impreso, notará que casi todas consisten en piezas regulares y desiguales. Algunas partes deben encajar juntas mientras que otras partes deben estar solas, de ahí la necesidad de ser un poco diferentes del resto.

Desafortunadamente, cuando se trata del ensamblaje de placas de circuito impreso, muy a menudo, se encontrará con placas cuyos parches regulares e irregulares se ensamblan. Nuevamente, este ejercicio produce tableros que no funcionarán como se desea. Otra cosa esencial que los ensambladores también deben tener en cuenta durante el montaje de circuitos de PCB.

Problema de adherencia del material durante el ensamblaje de placas de circuito impreso

La adherencia es la adhesión de diferentes tipos de materiales entre sí. Cuando se trata de asuntos relacionados con placas de circuito impreso, los adhesivos de alta calidad son confiables y los problemas no ocurren con tanta frecuencia. Cuando se usan correctamente, pueden resolver muchos desafíos de diseño y, al mismo tiempo, ahorrar tiempo, dinero y esfuerzo.

Pero hay muchas posibilidades de fallas relacionadas con la adhesión del material durante SMT). Esto facilitará que una máquina de recoger y colocar elija y coloque fácilmente los componentes en la PCB (ensamblaje de PCB). Algunos de los problemas que debe tener en cuenta aquí incluyen pérdida de adhesión, fuerza de adhesión reducida y falta de adherencia. después del curado Otras cosas a tener en cuenta incluyen una mezcla insuficiente de adhesivos de dos partes, lo que puede conducir a propiedades físicas más bajas y una falta de excelente resistencia de la placa.

Montaje de placas de circuito impreso El proceso resuelve el problema de disipación de calor

La gestión del calor es una de las cosas esenciales cuando se trata de la fabricación de placas de circuito impreso. Una placa cuyo diseño no puede disipar el calor puede terminar con desafíos operativos, si no una falla total.

Prototipado rápido de PCB. La impresión 3D de PCB no solo hace la PCB, sino que también hace el ensamblaje de la placa de circuito impreso (los expertos en PCBA necesitan diseñar placas que puedan resistir y disipar el calor de manera efectiva durante el proceso de ensamblaje de la PCB. Afortunadamente, muchos fabricantes de PCB hoy en día entienden cómo lograr esto durante las placas de circuito impreso.

Ensamblaje de placas de circuito impreso:diseño para la fabricación (DFM)

El diseño para la fabricación, también conocido como DFM en resumen, es una práctica de ingeniería que los fabricantes utilizan para diseñar productos con el objetivo de que sean fáciles de usar. El diseño de un producto particular que se fabricará en términos de funcionalidad, materiales y tolerancias utilizando los métodos de fabricación más eficientes.

Cuando se trata de SMT). Esto facilitará que una máquina de recoger y colocar elija y coloque fácilmente los componentes en la PCB (ensamblaje de PCB, preguntas relacionadas con DFM son igualmente importantes que debe investigar antes de realizar compras. Debe comprar placas ensambladas mientras los fabricantes pensaron en cuestiones relacionadas con la calidad en el fondo de sus mentes.

Resumen

Sus PCB funcionarán como desee si tiene en cuenta todas las preguntas comunes de ensamblaje anteriores. En todo momento, asegúrese siempre de estar interesado en lugar de dejar que su fabricante maneje todo en su nombre mientras se sienta y observa. Hacer las preguntas correctas traerá el éxito de sus tableros y, por lo tanto, una mayor rentabilidad. ¿Está buscando los servicios de PCB correctos? No busque más allá de WellPCB. Hable con uno de nuestros expertos y aprenda todo lo necesario para realizar servicios de circuitos de ensamblaje de PCB.
