Sistema de protección contra incendios de transformadores:causas, tipos y requisitos

Requisitos básicos para el sistema de protección contra incendios de transformadores

Causas de incendio en transformadores

El sobrecalentamiento excesivo, los cortocircuitos extremadamente severos, las fallas en el aceite y los rayos pueden provocar un incendio en los transformadores .

Incendios de transformadores son raros pero el impacto es grande. Si bien es probable que un transformador involucrado en un incendio se destruya casi de inmediato, como se ve en la figura a continuación, el efecto del incendio en los equipos y estructuras adyacentes se puede mitigar y, por lo tanto, se debe considerar.

Un incendio descontrolado puede causar una gran cantidad de daños y provocar una interrupción prolongada y no programada .

Para transformadores de alta potencia nominal y tensiones superiores a 123 kV es habitual disponer de un sistema de protección contra incendios , utilizando sistemas fijos de aspersión de agua , comúnmente llamado transformador “diluvio ” o sistemas de “agua contra incendios” , como se muestra en la Figura 1

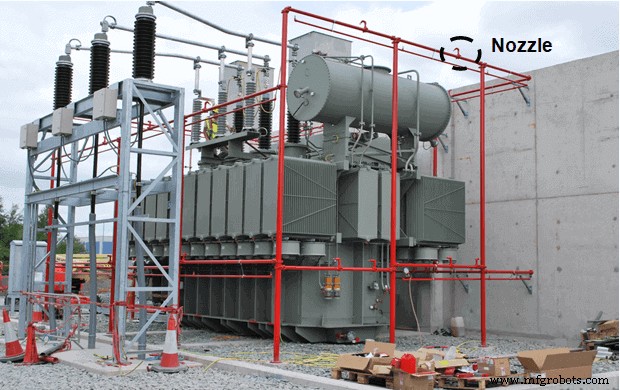

Figura 1:sistema de protección contra incendios del transformador

Este sistema se activa a través de detectores de llama si el transformador se instala al aire libre , o por detectores de humo , si el transformador se instala en interiores .

Tipos de Sistema de Protección contra Incendios de un Transformador

Sistema de protección contra incendios de un transformador se puede dividir en :

• Sistemas a base de agua y niebla :bombas contra incendios; sistema fijo de aspersión de agua/boquillas; válvulas; componentes de válvulas; tubería.
• Sistema de detección de incendios :detectores de incendios; Panel de control; cableado.

Requisito de supresión de incendios puede mitigarse cuando el transformador se encuentra de forma remota de la estructura y otros equipos , o el aceite ardiente puede ser contenido .

La protección de la estructura de la planta y los equipos adyacentes, así como la reducción de los riesgos para el personal, garantiza la supresión de incendios en la mayoría de los casos.

En algunos casos, uso de líquidos aislantes menos inflamables puede mitigar la necesidad de extinción de incendios y debe considerarse como una alternativa.

En la práctica común, los estándares de la industria y los requisitos de seguros incluyen extinción de incendios y muros de fuego (Figura 2) para transformadores que contiene tan solo alrededor de 1.900 l de aceite combustible donde sea aceptable separación/barreras de edificios y otros equipos no se puede lograr.

Publicaciones relacionadas:

• Un transformador (50/60 Hz). ¿Cuál dará más salida? (Cuando opera en frecuencia de 50 o 60 Hz)
• Transformers MCQ con respuestas explicativas

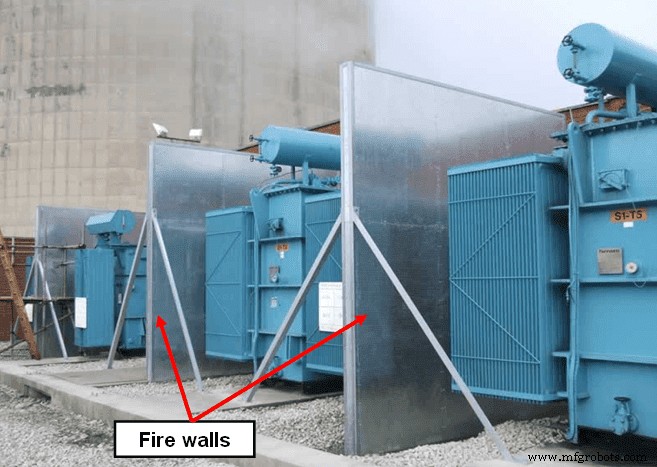

Figura 2:cortafuegos

Publicaciones relacionadas:

• Eficiencia del transformador, eficiencia durante todo el día y condición para la máxima eficiencia
• ¿Cuál es la diferencia entre los transformadores de potencia y los transformadores de distribución?

Requisitos para la protección contra incendios de transformadores

Resumen , los principios básicos son :

• Las nuevas instalaciones con grandes transformadores llenos de aceite mineral ubicados cerca de la estructura de la planta u otros equipos deben incluir sistemas de supresión de incendios de transformadores activos para proteger la estructura y los equipos adyacentes y sistemas de contención diseñados adecuadamente para proteger el medio ambiente.
• Para las nuevas instalaciones, y cuando esté justificado en las plantas existentes, se debe considerar seriamente la ubicación de los transformadores llenos de aceite mineral lejos de la planta, otros equipos y vías fluviales como una forma de reducir los riesgos ambientales y de incendios. En estos casos, la supresión activa de incendios puede no ser necesaria si otras consideraciones lo permiten.
• Los sistemas existentes y funcionales de supresión de incendios deben continuar usándose para proteger la estructura de la planta y otros equipos, pero deben revisarse para determinar si son adecuados y cumplen con los códigos y estándares actuales.
• Los sistemas de supresión de incendios inactivos deben revisarse para determinar su idoneidad y cumplimiento con los códigos y estándares actuales y restaurarse al servicio.
• Deben agregarse sistemas de supresión de incendios a las instalaciones existentes (donde actualmente no existen) y donde sea necesario para proteger la estructura de la planta u otros equipos.
• Los transformadores deben tener evaluaciones de condición periódicas además de inspección, prueba y mantenimiento de rutina. Los transformadores con índices de condición bajos deben programarse para rehabilitación o reemplazo.
• Deben agregarse muros cortafuegos entre transformadores adyacentes, entre transformadores y la estructura de la planta, entre transformadores monofásicos o entre transformadores y otros equipos cuando sea factible y apropiado para contener un incendio y una explosión, reduciendo así los daños colaterales.
• Los sistemas de supresión de incendios deben operarse, mantenerse y probarse adecuadamente.
• Las estructuras de contención y separación de agua y aceite deben cumplir con todas las leyes, reglamentos y normas aplicables.
• El acceso a los transformadores se limitará solo a aquellos que tengan negocios oficiales en el área. Se restringirá la proximidad del público a los transformadores.
• Deben adaptarse las leyes ambientales aplicables.

Descargar informe de proyecto sobre protección contra incendios de transformadores

• Título:


• Formato:


• Tamaño:


• Páginas:


• Descargar:

GUÍA DE PRÁCTICAS DE SEGURIDAD CONTRA INCENDIOS PARA TRANSFORMADORES
PDF
4 MB
139
Aquí

• Lea también:¿Cómo calcular/encontrar la clasificación del transformador en kVA (monofásico y trifásico)?

Sobre el autor:Manuel Bolotinha

-Licenciatura en Ingeniería Eléctrica – Energía y Sistemas de Potencia (1974 – Instituto Superior Técnico/Universidad de Lisboa)
– Maestría en Ingeniería Eléctrica e Informática (2017 – Faculdade de Ciências e Tecnologia/Nova Universidad de Lisboa)
– Consultor Senior en Subestaciones y Sistemas de Potencia; Instructor profesional
