Domine Fusion 360: Aproveche el modelado de superficies para mecanizar geometrías complejas

Probablemente se esté preguntando: "¿Cómo puedo usar superficies para mecanizar otras superficies?!". Sabemos que gran parte de la funcionalidad dentro de Fusion 360 puede ser subutilizada por los usuarios. Esto puede deberse a la falta de conocimiento de cada entorno, o simplemente a no conocer los beneficios de utilizarlos en conjunto. Por esta razón, en este blog le explicaré cómo usar superficies para mecanizar geometrías complejas, específicamente para limitar trayectorias de herramienta.

Entorno de superficies: Herramientas útiles

Cuando se trata de usar superficies para mecanizar geometrías complejas, a muchas personas les preocupa más los pasos de modelado de superficies necesarios para lograr buenos resultados. Aquí tiene una lista de los comandos que usaré (y por qué debería usarlos también):

RELLENAR (PATCH): El comando rellenar creará una superficie delimitada por un borde o una selección de bordes. Simplemente seleccione el comando rellenar, seleccione el/los borde(s) y se formará una superficie.

DESPLAZAR (OFFSET): Desplazar una superficie creará un duplicado de esa superficie a una distancia dada. En este caso, puede usar desplazamientos para crear superficies duplicadas sin alterar el modelo sólido.

COSER (STITCH): Usar el comando coser no es imperativo, pero permitirá una aplicación más fácil en el espacio de trabajo de fabricación. Coser 2 superficies las unirá (suponiendo que se intersecten), permitiendo una sola selección al referenciarlas dentro de sus trayectorias de herramienta.

Veamos ahora dos ejemplos específicos.

Superficies para mecanizar geometrías complejas: Agujeros en una pieza prismática 2.5D

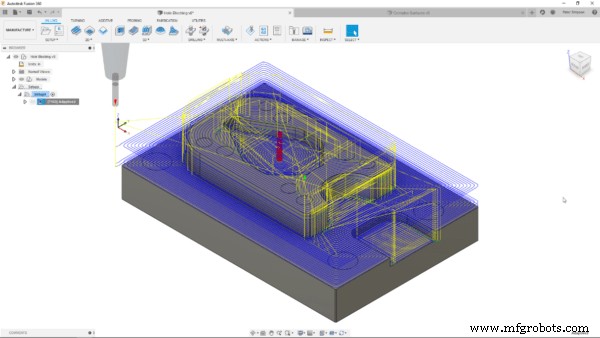

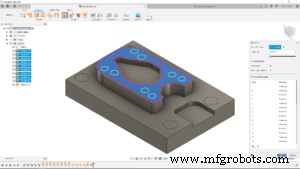

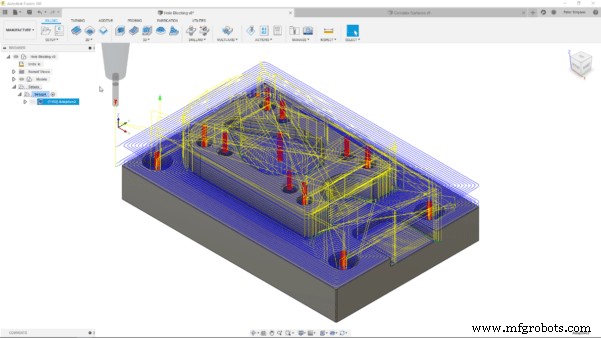

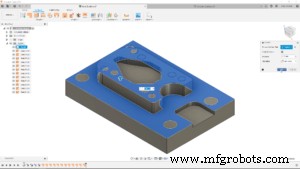

Miremos el modelo que ve arriba. Quiero desbastarlo usando la trayectoria de herramienta Desbaste Adaptativo 3D. Por defecto, la herramienta intentará entrar en los agujeros en las caras superiores. Desmarcar la casilla "Mecanizar cavidades" ayudaría, pero no me daría la flexibilidad que necesito. Las superficies que ve en la imagen inferior se crearon usando los comandos mencionados en el párrafo anterior. Rellené los agujeros, desplacé las caras y luego las cosí juntas para crear dos superficies, cubriendo todos los agujeros. De vuelta en el espacio de trabajo de Fabricación, puedo referenciar la superficie dentro de la pestaña geometría de la configuración de la trayectoria de herramienta. Al marcar la casilla junto a modelo y usar la selección 'Superficies del modelo' para seleccionar ambas superficies, he hecho que la trayectoria de herramienta respete las superficies e ignore los agujeros. Luego puedo usar una operación de taladrado para mecanizar los agujeros.

Superficies para mecanizar geometrías complejas: Evitar rebajes

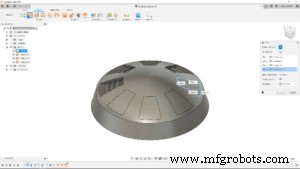

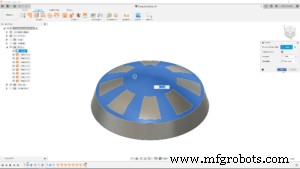

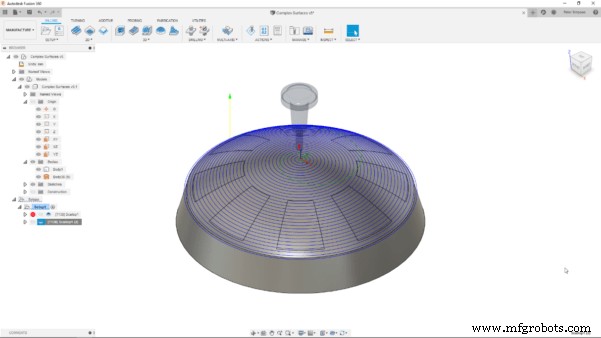

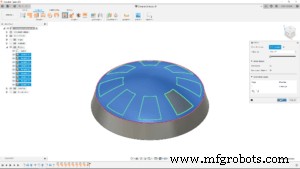

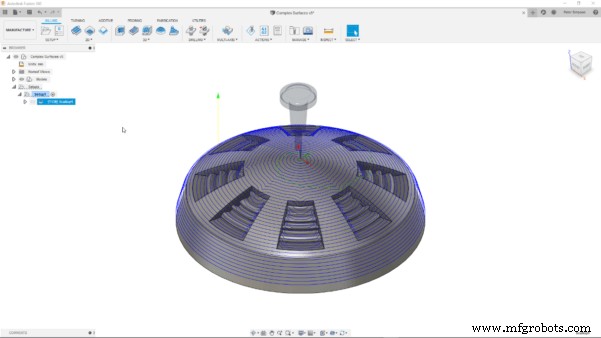

El modelo anterior presenta un patrón circular de rebajes con superficies complejas dentro de ellos. La superficie superior en forma de cúpula normalmente se adaptaría a una trayectoria de herramienta de escallop (scallop). Sin embargo, la trayectoria de herramienta por defecto se deforma en los rebajes, en lugar de dar la espiral limpia que esperaría. Esto obviamente conduciría a malos resultados y eficiencia. Para obtener la trayectoria de herramienta que había imaginado, usé el mismo flujo de trabajo que antes para rellenar, desplazar y coser una superficie continua en esa cara superior. Esto se llevó de vuelta al espacio de trabajo de fabricación y se referenció en la pestaña geometría de la configuración de la trayectoria de herramienta. Esas superficies complejas luego podrían terminarse con una herramienta más pequeña y un paso más fino para obtener resultados mucho mejores.

Consejo adicional: Usar la función Extender para mejorar las condiciones de borde

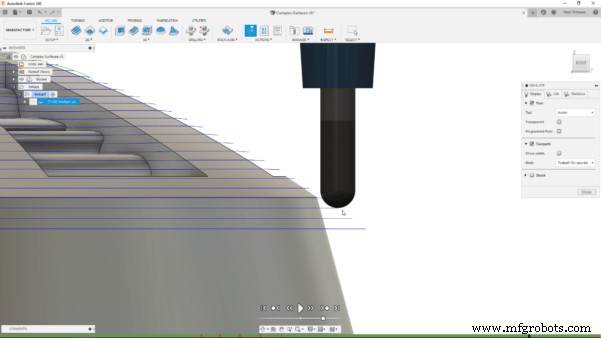

Aquí hay un pequeño flujo de trabajo adicional, nuevamente utilizando superficies, para mejorar aún más los resultados de mecanizado. Debido a la forma de una fresa de bola, el mecanizado a menudo deja crestas (cusps) en la superficie mecanizada. Esto a menudo sucede en el borde de las caras, ya que la trayectoria de herramienta no tiene en cuenta la curvatura de la fresa y simplemente coloca el centro en el borde inferior, como puede ver a continuación.

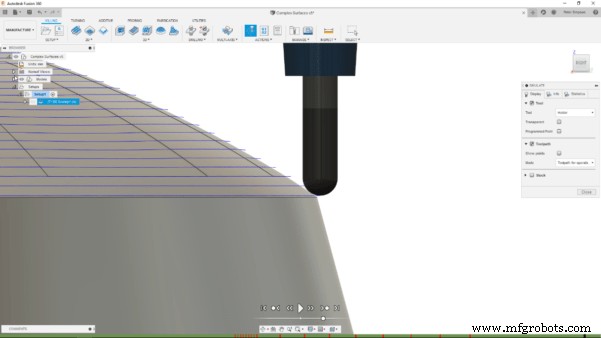

Afortunadamente, puede extender fácilmente una superficie usando el comando extender, seleccionando el borde deseado e ingresando un valor para extenderlo. Cuando regenero la trayectoria de herramienta, con la superficie extendida referenciada como se muestra arriba, la trayectoria de herramienta continuará más allá de ese borde, eliminando las crestas. Como resultado, se puede fresar un borde mucho más limpio.

Conclusión

Al usar un software integrado como Fusion 360, es importante pensar en cómo aprovechar las herramientas de diferentes maneras, tal vez incluso no convencionales. Poder usar el entorno Superficie para crear fácilmente superficies de referencia permite un mayor control en el proceso de fabricación, sin tener que tocar gran parte de la funcionalidad más complicada y desalentadora. Espero que esta publicación haya ayudado a refinar su flujo de trabajo de fabricación, permitiendo un mayor control.

Si quiere trabajar con superficies más complejas para mecanizado, eche un vistazo a esta charla de Fusion Academy aquí. ¿Es nuevo en Fusion 360 y quiere probarlo? Puede descargar una prueba gratuita en este enlace.
