Entender Skirt, Brim y Raft: Soluciones para problemas de adherencia en impresión 3D

Con el uso de materiales no convencionales, como nailon, o al imprimir piezas FDM/FFF con base pequeña o diseño complejo, pueden ocurrir problemas de adherencia del filamento a la base, tanto al inicio como durante la impresión. En ese caso, lo primero es verificar que el nivelado de la base y su temperatura son correctos para el filamento elegido. Si el problema persiste, se puede remediar con 3 métodos de mejora de adherencia: brim, raft o skirt. La activación de estas opciones en el software de laminado (Cura, Simplify3D, etc.) se encuentra en la sección «adhesión a la plataforma».

Aquí explicamos estos tres parámetros:

SKIRT (Falda)

En este proceso, se imprime un contorno de la pieza antes de la propia pieza. Es una forma de evitar errores en las etapas iniciales asegurando que la base está nivelada y el extrusor purgado antes de comenzar. En el software se pueden ajustar: número de vueltas del contorno, distancia de separación del skirt respecto a la pieza, y altura del skirt. Si el skirt tiene la misma altura que la pieza, se crea una pared que protege de corrientes de aire, útil para materiales sensibles como ABS.

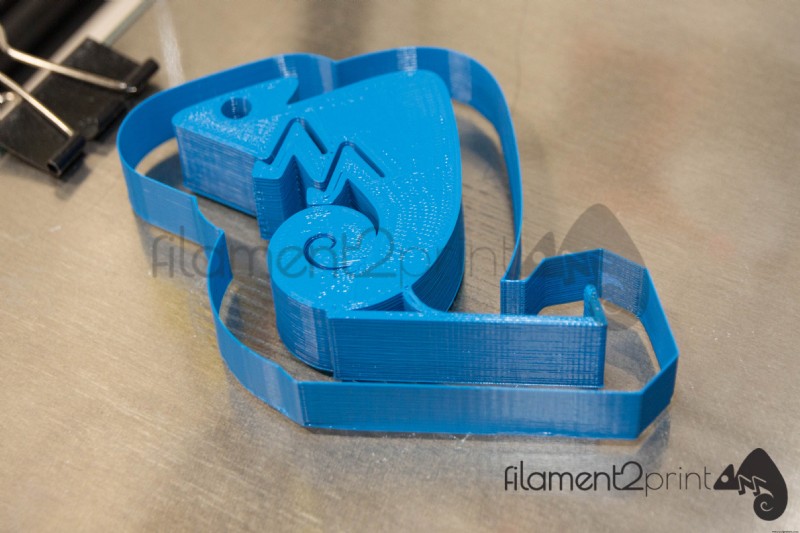

Imagen 1: Ejemplo Skirt.

BRIM (Borde)

El Brim usa el mismo proceso que el skirt, pero en contacto directo con la pieza. Ideal para impresiones con bases pequeñas o estrechas, como una silla o una torre. También recomendado para piezas con esquinas que pueden levantarse o partes estrechas, como piñones y engranajes. En esos casos, un brim de 1-2 capas ya garantiza adherencia suficiente. El único inconveniente es la dificultad de retirar el brim si no se dispone de herramienta de post-procesado como Modifi3D.

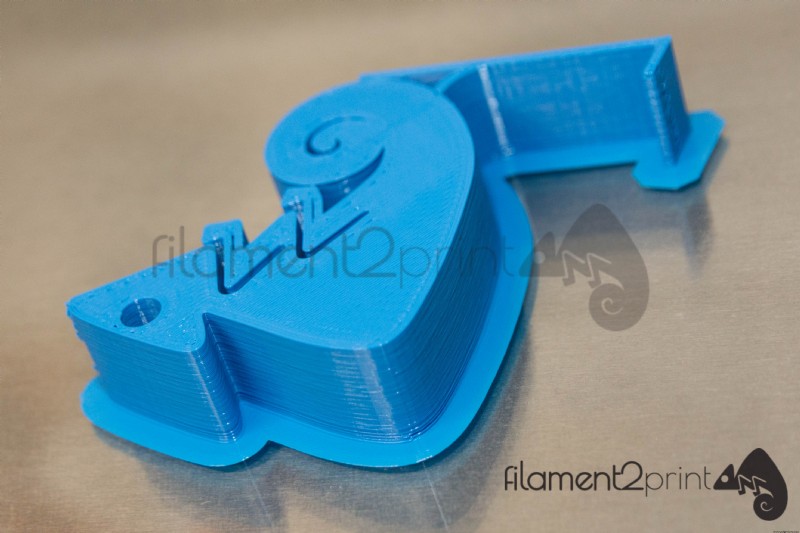

Imagen 2: Ejemplo Brim.

RAFT (Balsa)

Es el método más adecuado para materiales difíciles de adherir a la base. Un raft se crea imprimiendo una retícula horizontal entre la base de la impresora y la pieza. Al tener mayor área de contacto con la base que la propia pieza, favorece la adherencia y evita problemas de nivelado (cuando la adherencia es pequeña). En impresoras con base grande y nivelado exacto difícil, es aconsejable usar siempre raft. A diferencia del brim, el raft es fácil de retirar y deja casi ningún «residuo» en la pieza.

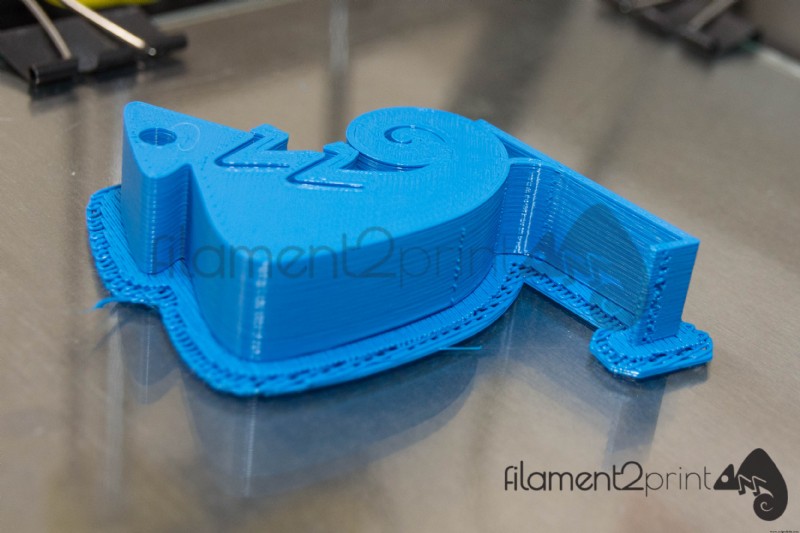

Imagen 3: Ejemplo Raft.

Aplicando los métodos mencionados, cualquier usuario puede hacer impresiones 3D de todo tipo y con casi cualquier material sin complicaciones como warping.
