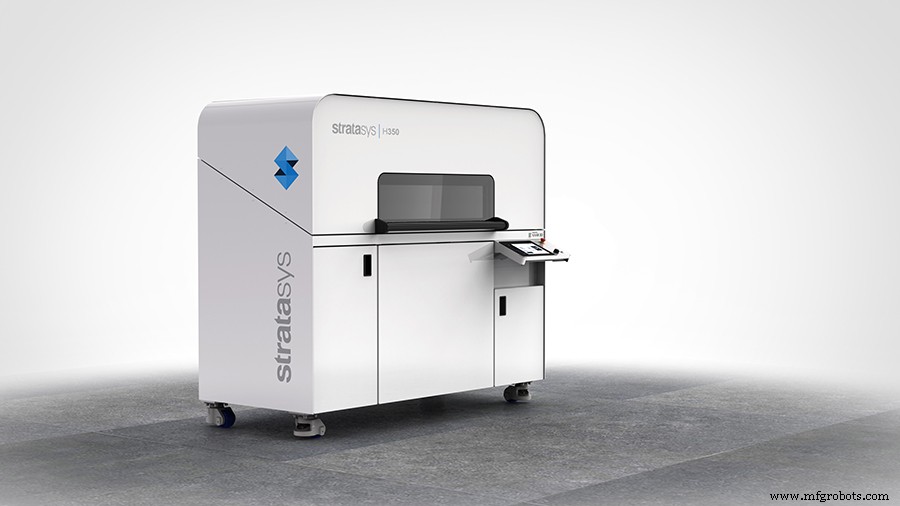

La H350:la primera impresora 3D SAF ™ de Stratasys

Presentamos Stratasys H350 ^TM , una nueva impresora 3D para fabricación aditiva a escala de producción. Desarrollado en asociación con Xaar 3D, el H350 significa la entrada de Stratasys en el mercado de fusión en lecho de polvo, el segmento de polímeros de más rápido crecimiento en la impresión 3D. La fusión en lecho de polvo es un tipo de fabricación aditiva que fusiona las partículas de polímero capa por capa para producir la pieza final. La tecnología de fusión en lecho de polvo de Stratasys se denomina fusión por absorción selectiva (SAF ^TM ), y está diseñado para brindar a los fabricantes consistencia en la producción, costos por pieza competitivos y predecibles y un control completo del proceso para volúmenes de miles de piezas.

Descripción general de H350

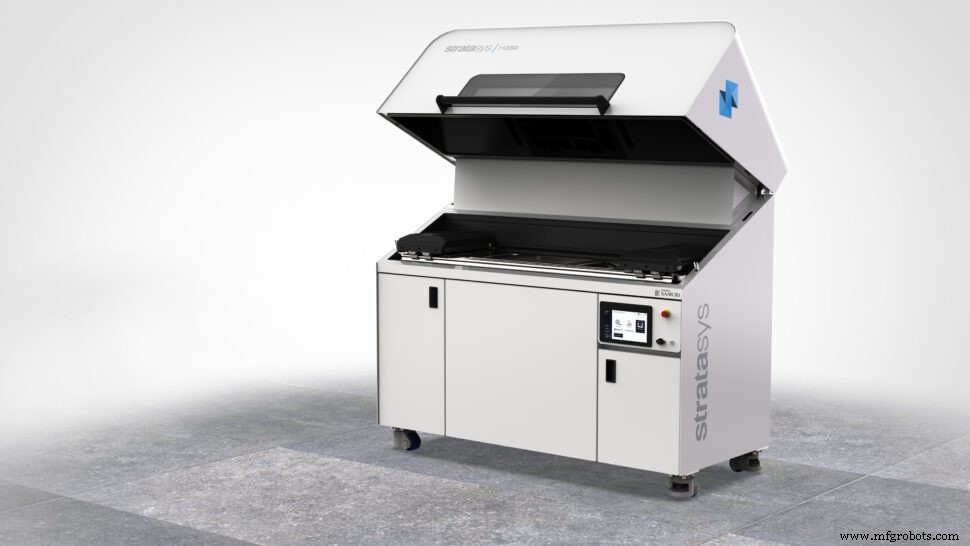

La H350 tiene una arquitectura única que la distingue de otras máquinas de fusión de lecho de polvo. La tecnología SAF de grado industrial ejecuta procesos clave de impresión 3D en la misma dirección a través de la cama de impresión utilizando dos carros. Esto proporciona una experiencia térmica uniforme para todas las piezas, independientemente de su ubicación en la construcción.

El proceso de impresión es el siguiente:el primer carro usa un rodillo contrarrotante para distribuir uniformemente el polvo por todo el lecho, luego, el segundo carro usa cabezales de impresión piezoeléctricos de grado industrial para inyectar gotas de fluido de alta absorción (HAF ^TM ) sobre el polvo. Este HAF permite que las partículas de polímero absorban energía infrarroja de una lámpara. Esta energía infrarroja hace vibrar las partículas de polímero lo que conduce a la fricción y, por lo tanto, al calor. El calor hace que las partículas de polímero se fusionen con la capa anterior y luego se repite el proceso. El HAF se recircula dentro del cabezal de impresión piezoeléctrico para mantener la consistencia e integridad térmica. El H350 utiliza una Big Wave ^TM sistema de gestión de polvo para recoger el polvo de desbordamiento y recircularlo durante la construcción. Esto evita el envejecimiento del polvo, lo que podría disminuir la calidad y consistencia de la pieza.

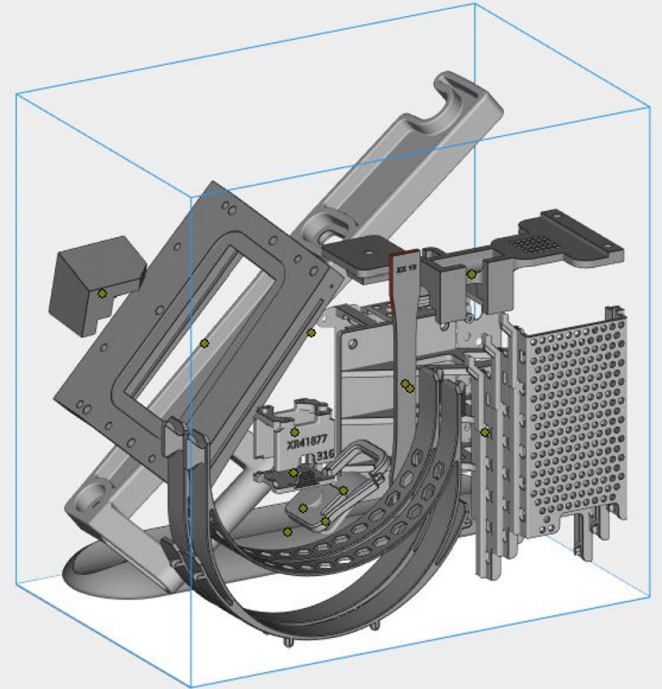

La tecnología SAF de la H350 permite empacar o anidar piezas en el volumen de construcción a una densidad estándar del 12%, en comparación con el 6-10% que es común para otras impresoras de fusión de lecho de polvo. Stratasys también ha demostrado compatibilidad con densidades de anidación de hasta un 23,5% en condiciones del mundo real. La densidad de anidamiento se traduce directamente en un tiempo de construcción más rápido o en más piezas por construcción.

El H350 se lanza con un material, Stratasys High Yield PA11. PA11 es un plástico de base biológica hecho de materias primas renovables derivadas del aceite de ricino sostenible. Se ha utilizado en aplicaciones industriales avanzadas altamente exigentes, como la automoción, la industria aeroespacial y los bienes de consumo durante los últimos 70 años. Comparado con PA12, PA11 tiene un menor impacto ambiental, es más flexible y tiene mayor resistencia al impacto y a la fatiga. El PA11 se usa con menos frecuencia en la fabricación aditiva ya que es más difícil de procesar, sin embargo, esto no es un problema con el H350 debido a la gestión del polvo y al control térmico de Big Wave. En última instancia, Stratasys planea expandir su cartera de materiales para el H350 en un futuro próximo.

El H350 ofrece a los usuarios varias funciones de control para garantizar que el sistema esté listo para producción. La máquina se puede integrar con los sistemas de la planta de fabricación a través del estándar MT Connect, y todos los datos de construcción se registran para la trazabilidad del proceso y permanecen completamente bajo el control del usuario. Los materiales se pueden controlar, rastrear y rastrear, y la configuración de impresión se puede ajustar para las necesidades de cada usuario.

Flujo de trabajo H350

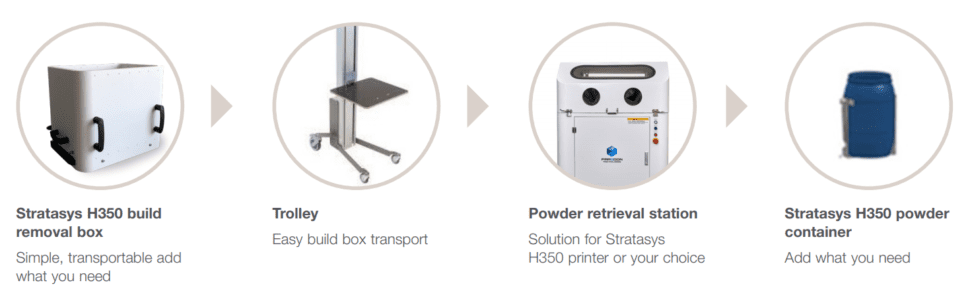

Como cualquier impresora 3D, el flujo de trabajo de la H350 comienza con un archivo CAD 3D. En el lanzamiento, los usuarios de H350 podrán utilizar aplicaciones de software como Materialise's Magics, Siemens NX y PTC Creo con Stratasys Build Processor. La compatibilidad con GrabCAD Print se implementará en enero de 2022. Una vez que el archivo se procesa o "corta", se envía a la impresora para imprimir. El H350 utiliza polvo como modelo y material de soporte, por lo que la estructura final será una "torta" rectangular de polvo. Cuando se completa la construcción, se coloca una caja de eliminación de construcción en la parte superior del área de construcción, luego la máquina levanta el "pastel" en la caja de construcción. La caja de construcción se cierra, se retira de la máquina y se coloca en un carro para facilitar su transporte. La construcción debe reposar durante al menos 24 horas para que se enfríe antes de usar la estación de recuperación de pólvora. Con la estación de recuperación de polvo, el usuario rompe la torta y elimina el exceso de polvo para revelar las partes. El exceso de polvo se tamiza en un recipiente de polvo para reutilizarlo en futuras construcciones. Una vez que las piezas se han limpiado del exceso de polvo, se puede realizar un procesamiento posterior adicional. Las piezas se pueden granallar, lijar, alisar con vapor, voltear o teñir para lograr el acabado, la función y el rendimiento de la superficie deseados.

Aplicaciones H350

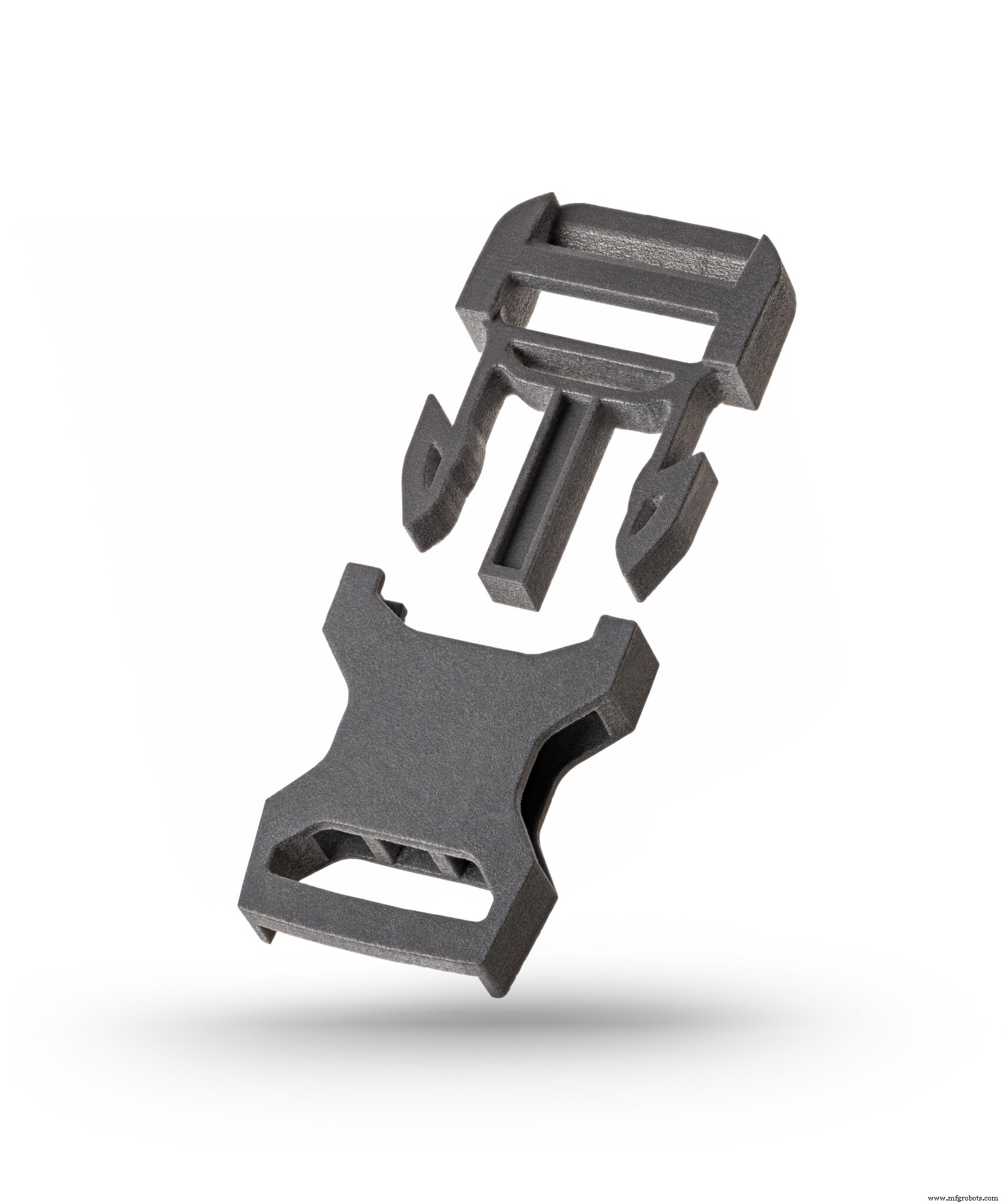

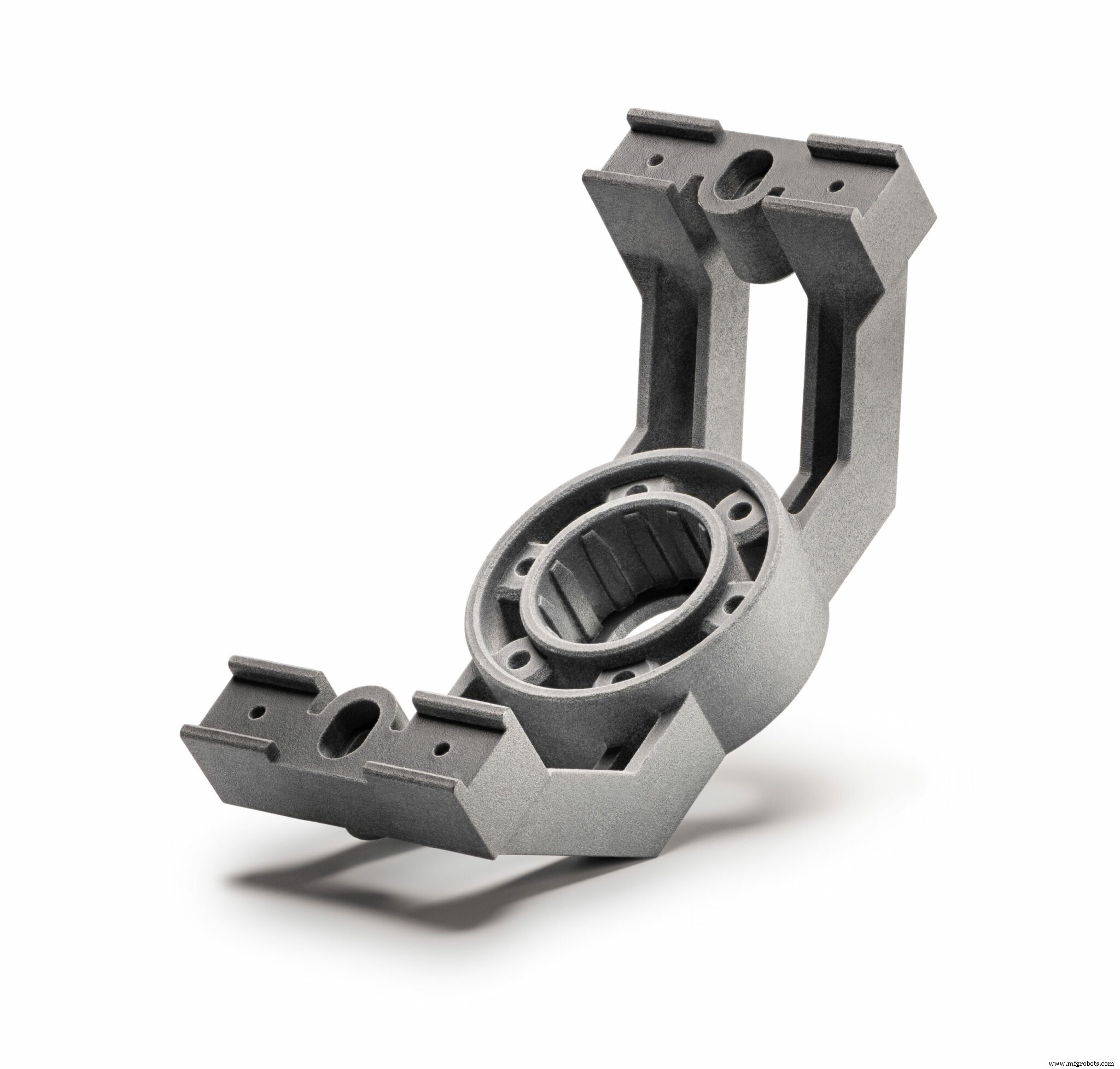

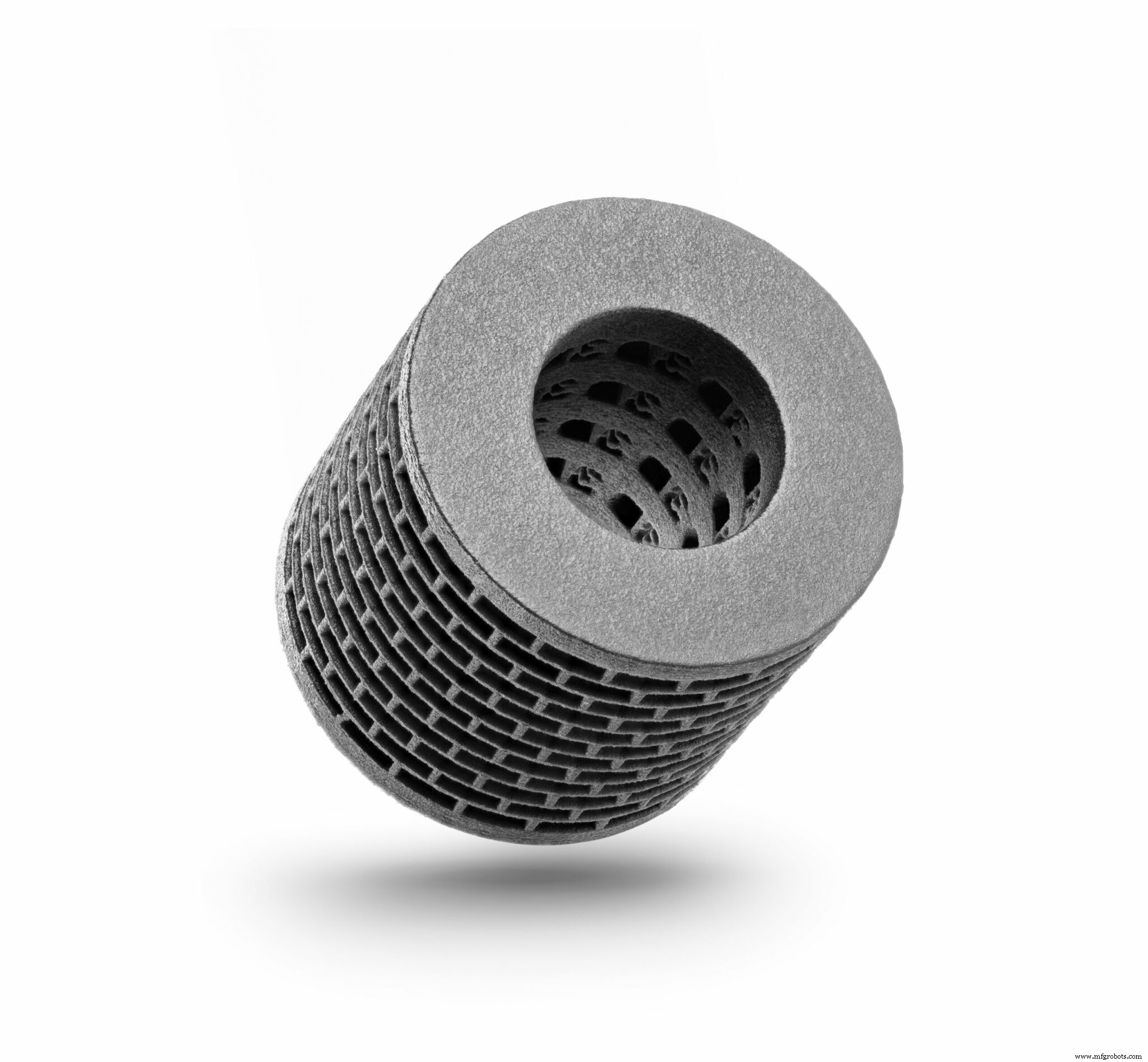

El H350 está diseñado y optimizado para satisfacer las demandas de industrias como la automotriz, bienes comerciales y bienes de consumo y electrónica. Estas industrias buscan la capacidad de producir rápidamente grandes volúmenes de piezas impresas en 3D con una economía predecible y resultados repetibles. Las oficinas de servicio con una flota de impresoras 3D también se beneficiarían de agregar una H350 (o dos) a su arsenal. Las aplicaciones incluyen piezas de uso final como cubiertas, conectores, soportes de cables, bisagras, carcasas de componentes electrónicos, conductos y muchos más. El H350 es una oportunidad de crecimiento importante para las empresas que buscan expandirse más allá del mecanizado CNC para piezas de uso final.

•
•
•

Se espera que el H350 se envíe en el tercer trimestre de 2021, sin embargo, las piezas impresas en la máquina están disponibles hoy en cantidades limitadas a través de Stratasys Direct Manufacturing. La impresión 3D a escala de producción está transformando la fabricación en industrias de todo el mundo a medida que las empresas buscan soluciones más ágiles y eficientes. La H350 con tecnología SAF se destaca frente a los métodos de fabricación tradicionales y otras formas de impresión 3D cuando necesita una producción confiable y repetible en volumen con una economía convincente.

Ver las especificaciones completas

Rendimiento de la impresora
Tamaño de construcción efectivo (xyz)	315 x 208 x 293 mm (12,40 x 8,18 x 11,53 pulgadas)
Volumen de compilación efectivo	19,2 l (5,07 galones)
Espesor de la capa	100 μ (0,004 pulgadas)
Tiempo para una compilación completa	11,62 horas
Energía
Requisitos	400 VCA, 3 contactos + N, PE, 50-60 Hz, 16 A
Consumo	3,25 kw, 5 kw (pico), 0,15 kw (inactivo)
Condiciones de funcionamiento
Temperatura	20-25˚ C (68-77 grados F)
Humedad	[40-55]% de humedad relativa
Tasa de extracción	300 m3 / h (294 CFM)
Dimensión (W x D x H)
Impresora	1900 x 940 x 1730 mm (74,8 x 37,0 x 68,1 pulgadas)
Caja de impresora	2156 x 1196 x 2100 mm (84,9 x 47,1 x 82,7 pulgadas)
Peso
Impresora	825 kg (1819 libras)
Impresora embalada	950 kg (2094 libras)
Conectividad
Requisitos de red	Conexión Ethernet RJ45 35 MBit Red con servidor DHCP y acceso a Internet
Software
Flujo de trabajo de software compatible	Materialise Magics, Siemens NX y PTC Creo
	Servidor de impresión GrabCAD
Certificados
Seguridad	EN ISO 12100:2010
Electromagnético	DIRECTIVA 2014/30 / UE
Medioambiental	REACH, RoHS, WEEE, Modern Slavery Act, CoA, CoC (y desde 2021, Reglamento sobre minerales en conflicto), TSCA
Materiales
Polvo	Stratasys High Yield PA11
Fluido	Fluido de alta absorción HAF TM de Stratasys
Garantía y servicio
Garantía	1 año de garantía limitada (la garantía incluye cabezales de impresión y consumibles)
Servicio	Los planes de servicio incluyen cabezales de impresión y consumibles

---
