Diferentes rangos y tipos de termopares con comparación

Un termopar es un tipo de sensor de temperatura que se utiliza para medir la temperatura y tiene dos patas de alambre de metal diferentes. Estas dos patas de alambre de metal están conectadas juntas al final del circuito para formar una unión. Entonces, la temperatura se puede calcular en esta unión. A medida que la unión entienda una modificación de temperatura, se creará el voltaje. El voltaje creado se puede modificar con esta tabla de referencia del sensor para el cálculo de la temperatura. Las aplicaciones de los termopares incluyen principalmente numerosas aplicaciones científicas, OEM e industriales. Las aplicaciones industriales incluyen principalmente gas (o) petróleo, generación de energía, cemento, farmacéutica, biotecnología, papel y tejidos blandos. Este sensor también se emplea en electrodomésticos, a saber, tostadoras, estufas y calentadores. Por lo general, el uso de estos dispositivos es alto debido a sus características como límite de alta temperatura, bajo costo, de naturaleza duradera y una amplia gama de termopares. Este artículo analiza una descripción general de los tipos de termopares.

Diferentes rangos y tipos de termopares

Los termopares se clasifican en diferentes tipos, a saber, tipo K, tipo J, tipo T, tipo E, tipo N, tipo S, tipo R y tipo B. Estos tipos de termopares tienen sus propias características. Pero, un termopar está rodeado por una funda de seguridad para separarlo del medio ambiente. Esta funda de seguridad reducirá drásticamente el efecto de corrosión.

Antes de hablar de los tipos de termopares, conviene señalar que estos suelen estar rodeados de una cubierta de seguridad para aislarlos del medio ambiente. Esta cubierta de seguridad reducirá drásticamente el efecto del óxido.

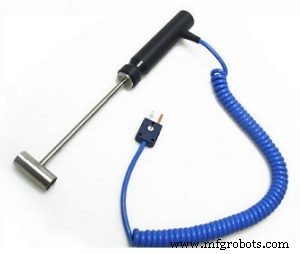

Termopar tipo J

Este es el termopar utilizado con más frecuencia y consta de patas positivas (hierro) y negativas (constantan). Las aplicaciones de este termopar incluyen entornos reductores, de vacío, oxidantes e inertes. El rango de temperatura de este termopar es bajo y la vida útil es menor a alta temperatura en comparación con el tipo K. Es igual al K-Type en condiciones de confiabilidad y costo.

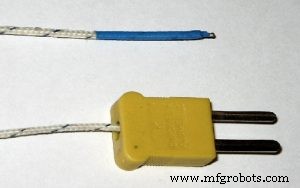

Termopar tipo K

El termopar tipo k es el tipo más común de termómetro y consta de patas positivas (Chromel) y negativas (Alumel). Este termopar se sugiere para atmósferas inertes u oxidantes hasta 2300 ⁰ F Ciclismo arriba y pero no sugerido por debajo de 1800 ⁰ F debido a la variación de EMF por histéresis. Es bastante estable y preciso a altas temperaturas.

Termopar tipo N

El termopar tipo N consta de patas positivas (Nicrosil) y negativas (Nisil). Tiene una resistencia superior a la degradación debido al ciclo de temperatura, histéresis y podredumbre verde que el tipo K. Normalmente es muy caro.

Termopar tipo T

El termopar tipo T consta de patas positivas (cobre) y negativas (Constantan). Las aplicaciones incluyen principalmente ambientes oxidantes, reductores, en el vacío e inertes. Mantiene una resistencia estable a la descomposición en la mayoría de los entornos, así como una alta estabilidad a temperaturas bajo cero.

Termopar tipo E

El termopar tipo E consta de patas positivas (Cromel) y negativas (Constantan), y no está enfocado a la oxidación en atmósferas. Este tipo también tiene el EMF máximo por grado como cualquier tipo típico de termopar. Pero, este tipo debe ser defendido de ambientes sulfurosos.

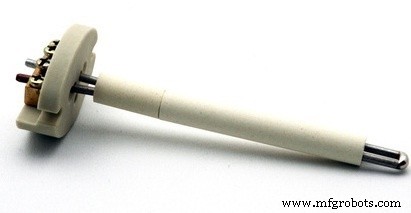

Termopar tipo S

El termopar tipo S se utiliza en aplicaciones de temperaturas extremadamente altas. Las aplicaciones de este se involucran principalmente en las industrias farmacéutica y biotecnológica. A veces, se utiliza en aplicaciones de baja temperatura debido a su estabilidad y alta precisión.

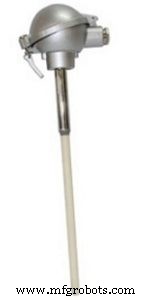

Termopar tipo B

El termopar tipo B se usa extremadamente en aplicaciones de alta temperatura, y el límite de temperatura de este es más alto que otros tipos de termopares discutidos anteriormente. Mantiene un alto nivel de precisión y constancia a temperaturas muy elevadas.

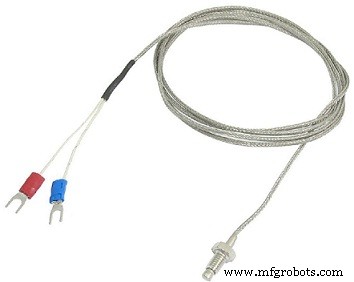

Termopar tipo R

El termopar tipo R es aplicable para altas temperaturas. Consiste en un alto porcentaje de elementos químicos (rodio) que el tipo S, lo que lo hará más costoso. Este tipo es muy comparable al S-Type en términos de acto. A veces, se utiliza en aplicaciones de baja temperatura debido a su estabilidad y alta precisión.

Comparación de tipos de termopares

La comparación de tipos de termopares incluye lo siguiente.

Para J-Type

Composición: Tiene patas de Hierro (+) y Constantan (-)

Rango de temperatura: El rango de temperatura del tipo J varía de –210 a +1200 ° C

Precisión: La precisión para el tipo J es típica:+/- 2.2C (o) +/- .75% límites de error particular:+/- 1.1C (o) 0.4%

Sensibilidad: La sensibilidad del tipo J es 50-60 µV / ° C

Para K-Type

Composición: Tiene patas de Chromel (+) y Alumel (-)

Rango de temperatura: El rango de temperatura del K-Type varía de 200 a 2300 ^o F y de 95 a 1260 ^o C

Precisión: La precisión para el tipo K es típica:+/- 2.2C (o) +/- .75% límites de error particular:+/- 1.1C (o) 0.4%

Sensibilidad: La sensibilidad del tipo K es de 28 a 42 µV / ° C

Para tipo N

Composición: Tiene patas Nicrosil (+) y Nisil (-)

Rango de temperatura: El rango de temperatura del tipo N varía de –250 a +1300 ° C Precisión: La precisión para el tipo N es típica:+/- 2.2C (o) +/- .75% límites de error particular:+/- 1.1C (o) 0.4%

Sensibilidad: La sensibilidad del tipo N es de 24 a 38 µV / ° C

Para tipo T

Composición: Tiene patas de Cobre (+) y Constantan (-)

Rango de temperatura: El rango de temperatura del tipo T varía de –330 a 660 ° F &- –200 a 350 ° C

Precisión: La precisión para el tipo T es típica:+/- 2.2C (o) +/- .75% límites de error particular:+/- 1.1C (o) 0.4%

Sensibilidad: La sensibilidad del tipo T es de 17 a 58 µV / ° C

Para E-Type

Composición: Tiene patas Cromel (+) y Constantan (-)

Rango de temperatura: El rango de temperatura del E-Type varía de –200 a 1650 ° F &- –95 a 900 ° C

Precisión: La precisión para el tipo E es típica:+/- 1.7C (o) +/- 0.5% límites de error particular:+/- 1.1C (o) 0.4%

Sensibilidad: La sensibilidad del E-Type es de 40 - 80 µV / ° C

Para S-Type

Composición: Tiene patas de platino 10% rodio (+) y platino (-)

Rango de temperatura: El rango de temperatura del S-Type varía de 1800 a 2640 ° F & 980-1450 ° C

Precisión: La precisión para el tipo S es típica:+/- 1.5C (o) +/- .25% límites de error particular:+/- 0.6C (o) 0.1%

Sensibilidad: La sensibilidad del S-Type es de 8 a 12 µV / ° C

Para tipo B

Composición: Tiene patas de platino 30% rodio (+) y platino 6% rodio (-)

Rango de temperatura: El rango de temperatura del tipo B varía de 2500 a 3100 ° F & 1370-1700 ° C

Precisión: La precisión para el tipo B es típica:+/- 0,5% (o) +/- 0,25% límites de error particulares:+/- 0,25%

Sensibilidad: La sensibilidad del tipo B es de 5 a 10 µV / ° C

Para R-Type

Composición: Tiene patas de platino 30% rodio (+) y platino (-)

Rango de temperatura: El rango de temperatura del R-Type varía de 1600 a 2640 ° F & 870 a 1450 ° C

Precisión: La precisión para el tipo R es típica:+/- 1.5C (o) +/- .25% límites de error particular:+/- 0.6C o 0.1%

Sensibilidad: La sensibilidad del tipo R es de 8 a 14 µV / ° C

Por lo tanto, se trata de tipos de termopares. ¿Este artículo describe qué es un termopar? cómo funciona, varios tipos de termopares y su comparación. Creemos que ha comprendido mejor una descripción general de este concepto. Además, cualquier consulta sobre este concepto. Comuníquese con nosotros comentando en la sección de comentarios a continuación. Aquí tienes una pregunta, ¿cuáles son las aplicaciones de los termopares?
