Dominando la integración wireless multiprotocolo miniatura: Guía diseño e implementación

Diseñar un sistema wireless multiprotocolo típicamente sigue uno de dos caminos: construir from scratch con chip RF dedicado, componentes pasivos, filtros y antena; o seleccionar un módulo wireless off-the-shelf que ya integre estos elementos.

¿Construir from scratch o usar módulo?

El beneficio primario de build custom es menor coste unitario a volúmenes muy altos. Sin embargo, para lograr ventaja de coste across todo el lifecycle del proyecto —diseño, test, certificación, procurement y complejidad manufactura— usualmente se requiere producción masiva de volumen.

Ventajas del módulo

Porque módulos reúnen componentes pre-integrados típicamente certificados para mercados mayores, muchos diseñadores optan por ellos. Módulos acortan tiempo de diseño, reducen coste y a menudo ofrecen huella menor que implementación discreta comparable.

Soluciones wireless son cada vez más sofisticadas, diversas y capaces. En muchas aplicaciones una sola tecnología radio es insuficiente, creando necesidad de integrar múltiples radios asegurando que no interfieran. Sistemas RF pueden exhibir interacciones complejas, no-obvias.

Múltiples radios en un solo dispositivo

Añadir más de una radio certificada también escala complejidad de certificación: cada radio modular puede requerir test adicional cuando se combina en una sola unidad.

Soluciones multiprotocolo pre-empaquetadas

Para abordar esto, una tendencia creciente es la disponibilidad de módulos wireless multiprotocolo pre-empaquetados. Módulos combinados Bluetooth y Wi‑Fi han sido comunes por tiempo; porque comparten banda 2.4 GHz, a menudo pueden compartir una sola antena.

Integrando diferentes radios – case study

Como ejemplo, examinamos la integración de un dispositivo Bluetooth Low Energy 2.4 GHz con radio sub-gigahertz LoRa. El reto era encajar electrónica y ambas antenas en el paquete más pequeño posible.

Primer paso – electrónica del módulo

El diseño comenzó con arquitectura system-in-package (SiP), targeteando spacing inter-capa 200 µm. Tal spacing ajustado eleva riesgo de crosstalk e interferencia RF, así que un ciclo de diseño riguroso fue esencial.

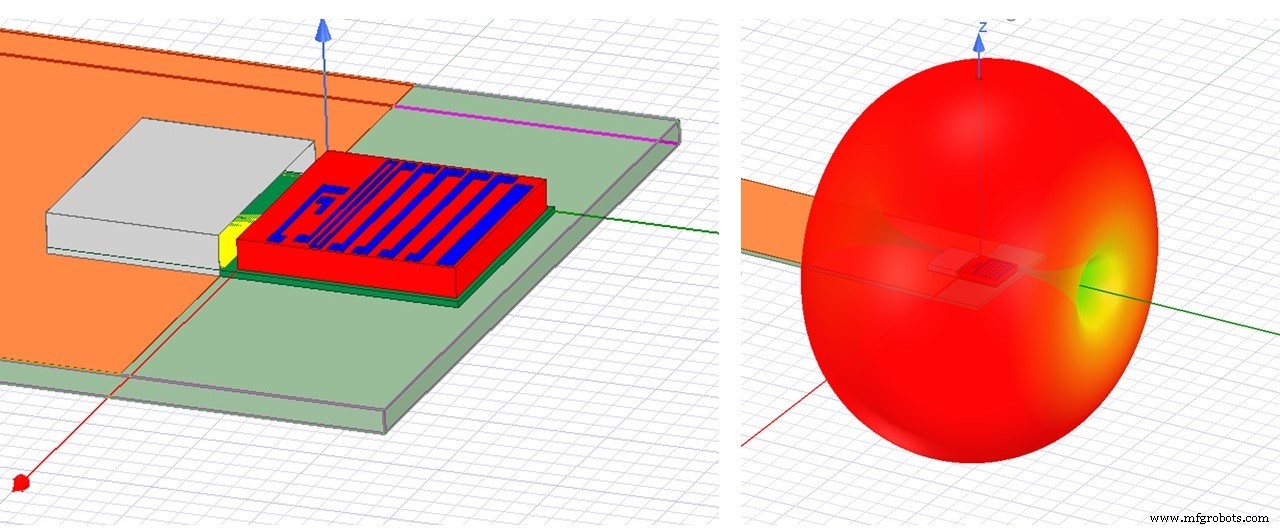

Un layout inicial se generó usando hard design rules y industry best practice. Para evitar manufactura de prototipos interminable, se adoptó enfoque iterative simulation-driven. Un modelo 3D PCB se simuló en Ansys HFSS (equivalentemente CST o ADS FEM). Como componentes third-party rara vez proporcionan modelos físicos completos, se usaron modelos N-port S-parameter en su lugar, ofreciendo aproximación cercana de rendimiento RF.

Con simulación RF completa, métricas clave de rendimiento —return loss, contenido armónico y emisiones out-of-band— pudieron evaluarse. Esto permitió optimización para bandas de frecuencia target y aseguró cumplimiento límites regulatorios antes de construir cualquier prototipo físico.

Segundo paso – diseño antena

El subsistema antena presentó dos retos principales:

• Crear antena miniatura para operación sub-gigahertz.
• Asegurar coexistencia de las dos funciones de antena.

La radio LoRa opera entre 868 MHz y 930 MHz, dependiendo del país, lo que corresponde a longitud de onda 32 cm. Lograr quarter-wave length en dispositivo limitado a 2 cm es por tanto hurdle significativo de ingeniería.

La antena 2.4 GHz, mientras más fácil de miniaturizar, tiene requisitos físicos distintos comparada a la antena sub-gig.

Dos estrategias de diseño se evaluaron: (1) antenas separadas dentro del mismo dispositivo, y (2) antena multimode única con diplexer para rutear las dos radios. Cada opción se exploró en tres configuraciones físicas —simple trace en sustrato, estructura 3D usando vias verticales through SiP overmold, y componente antena 3D dedicado embebido en overmold.

Enfoque iterativo

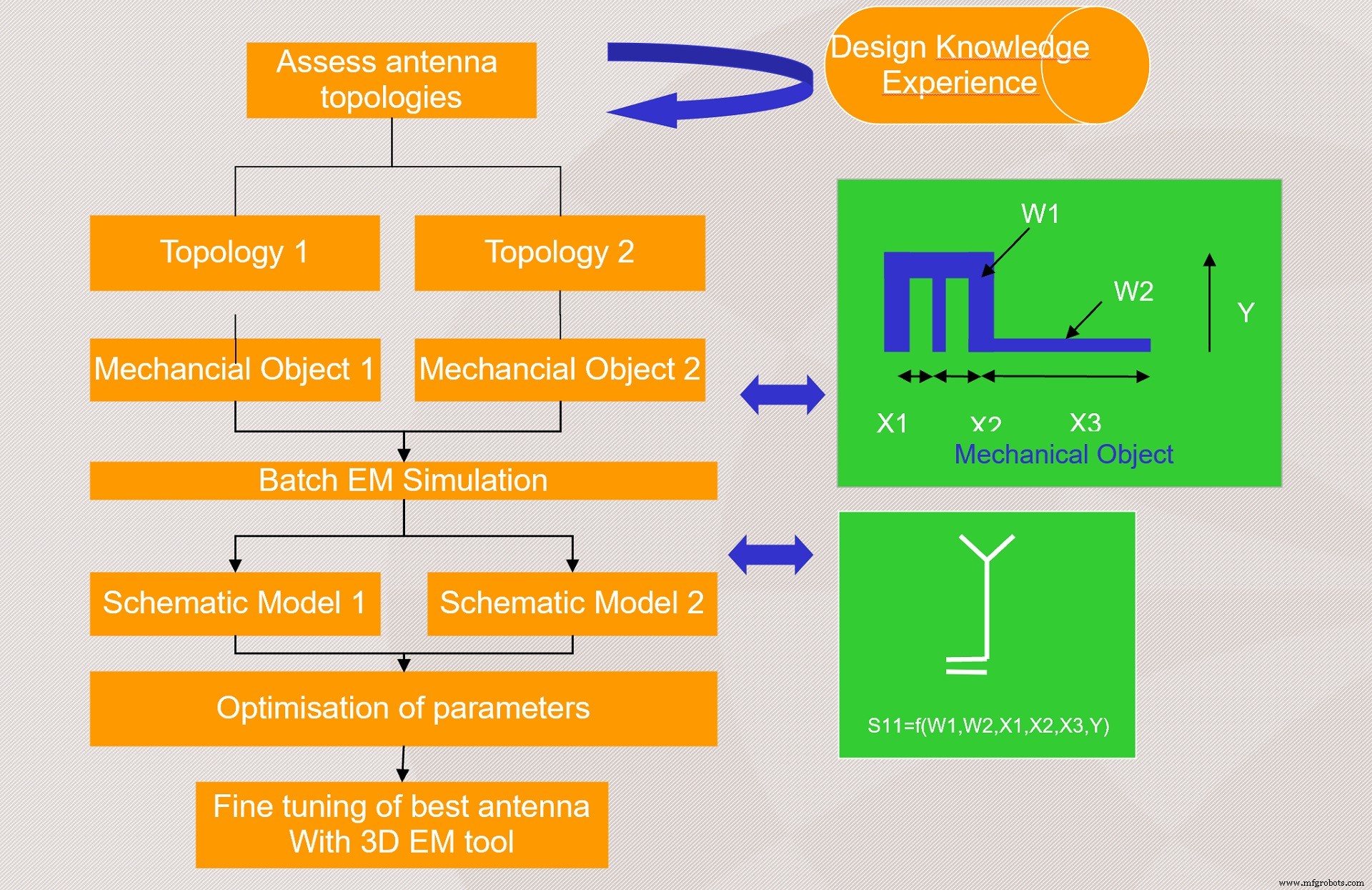

Como la electrónica, el diseño antena siguió proceso iterativo combinando expertise diseño, simulación electromagnética 3D y ciclos sucesivos de optimización. Varias topologías se consideraron inicialmente y luego refinaron a solución final.

Diseño antena

Simulación 3D es indispensable; el coste de diseñar, fabricar y testar antenas físicas sería prohibitivo y probablemente rendiría resultados sub-óptimos. Una vez producido diseño simulation-optimised, se fabrica prototipo y mide. Los datos medidos se retroalimentan al modelo, refinando la simulación y acelerando convergencia. En práctica, solo dos ciclos build-test suelen requerirse para lograr diseño final.

RF design – black magic?

La ingeniería RF a menudo se llama "black magic", pero simplemente sigue las mismas leyes físicas que gobiernan toda electrónica. La complejidad yace en traducir esquemático a layout físico sin comprometer rendimiento; a diferencia de lógica digital, topologías RF son altamente sensibles a geometría trace y parásitos.

Crear la solución completa

La solución final es resultado de deep expertise, herramientas simulación up-to-date y optimización iterativa. Un strong starting point, informado por experiencia industria, combinado con rapid simulation cycles, permite a diseñadores lograr first-time success o, en worst case, second-time redesign.

---

---
