Maximización del TPH del transportador:cómo el ancho, la velocidad y el diseño de la correa influyen en la capacidad

Publicado el 10 de noviembre de 2025 por administrador

Al diseñar o solucionar problemas de un sistema transportador de minería, los ingenieros suelen preguntar:¿Cuánto material puede manejar realmente mi transportador? La respuesta depende de varios factores interrelacionados:ancho de la correa, velocidad de la correa, ángulo de la canalización, densidad del material y diseño general del sistema. Comprender cómo estas variables influyen en las toneladas por hora (TPH) es esencial para maximizar el rendimiento y al mismo tiempo mantener la seguridad y la eficiencia.

Cómo el ancho de la correa afecta la capacidad de carga

El ancho de la correa suele ser el punto de partida para determinar la capacidad del transportador. Las cintas más anchas pueden transportar volúmenes mayores, aumentando directamente el potencial de TPH.

Como regla general:

• Cinturones de 24 pulgadas son adecuados para cargas de material ligero o tiradas cortas.
• Cinturones de 36 a 42 pulgadas son comunes en operaciones más pequeñas o líneas secundarias.
• Cinturones de 48 a 60 pulgadas son la columna vertebral de la mayoría de los transportadores primarios de minas.
• Cinturones de 72 pulgadas y más anchos sirven aplicaciones de alto tonelaje o de larga distancia, como el transporte de carbón, sal y agregados.

Sin embargo, el ancho por sí solo no cuenta la historia completa. Dos transportadores con anchos de banda idénticos pueden diferir dramáticamente en capacidad dependiendo de la velocidad de la banda, el ángulo del canal y las características del material.

Toneladas por hora (TPH):la ecuación completa

La capacidad de TPH del transportador generalmente se calcula usando la siguiente fórmula:

TPH =3,6 × Velocidad de la correa (m/s) × Área de la sección transversal de carga (m²) × Densidad del material (t/m³)

Aumentar la velocidad de la correa o el ángulo de canalización puede aumentar el TPH sin cambiar el ancho de la correa, pero solo dentro de límites operativos seguros. El exceso de velocidad o la sobrecarga pueden causar desalineamiento de la correa, derrames y desgaste acelerado de las poleas y las guías.

En resumen, la mejor manera de aumentar el rendimiento es equilibrar el ancho, la velocidad y la capacidad de diseño de la banda para que coincida con su material y diseño específicos.

Tipos de cintas transportadoras comunes y sus capacidades

El tipo de correa también influye en la capacidad de carga y el rendimiento, por lo que elegir la correcta es fundamental.

1. Cinturones Planos

Las correas planas son ideales para recorridos más cortos y livianos o cuando los cambios de elevación son mínimos. Su capacidad limitada de canalización da como resultado un menor volumen de material y TPH.

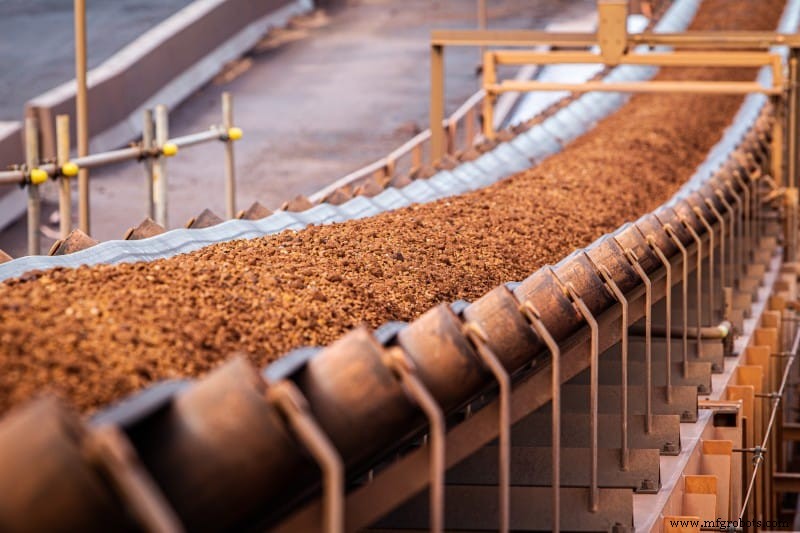

2. Cinturones acanalados

Estas correas, estándar en la minería, utilizan ruedas guía en ángulo (normalmente 20°, 35° o 45°) para formar una artesa que transporta más material a la vez. Un ángulo de canal más pronunciado aumenta el área de la sección transversal y, por lo tanto, el TPH.

3. Correas para tuberías

Los transportadores de tuberías forman la cinta en un tubo cerrado, evitando derrames y protegiendo el material del medio ambiente. Si bien proporcionan un transporte limpio y cerrado, su capacidad es menor que la de una cinta abierta de igual ancho.

4. Correas de cordón de acero o de tela

La composición del material no afecta directamente la capacidad, pero sí afecta la tensión permitida y la velocidad de la correa. Las correas de cordón de acero pueden manejar cargas más altas y recorridos más largos, lo que permite un TPH más alto en entornos mineros exigentes.

Por qué su rendimiento podría tener problemas

Si su transportador no cumple con su objetivo de TPH, el problema puede radicar en algo más que el ancho de la correa. Las causas comunes incluyen:

• Cinturones sobrecargados: Operar más allá de la capacidad de diseño puede provocar derrames y cargas inconsistentes.
• Deslizamiento o estiramiento del cinturón: Reduce la eficiencia de la transmisión e interrumpe el flujo constante de materiales.
• Desgaste de la polea o rueda guía: Crea resistencia y vibración que limitan la velocidad de la correa y provocan desalineación.
• Acumulación o retroceso: Disminuye el espacio de carga efectivo y ralentiza el rendimiento.
• Diseño de carga o transferencia inadecuado: Puede provocar una carga desigual de la correa y una capacidad reducida.

Una evaluación integral del sistema puede identificar cuellos de botella en el rendimiento y determinar si una actualización específica o un reemplazo completo es más rentable.

Modernización para un mayor rendimiento

Actualizar parte o la totalidad de su sistema transportador puede mejorar drásticamente el rendimiento sin el gasto de una reconstrucción total. Las opciones incluyen:

• Instalar una correa más ancha o ruedas guía de canal más alto para aumentar el volumen de carga.
• Actualización de transmisiones o motores para admitir velocidades de correa más altas.
• Agregar limpiadores de banda, lechos de impacto o puntos de transferencia mejorados para reducir el material devuelto y los derrames.
• Implementar sistemas de control modernos para una mejor gestión de la carga y eficiencia energética.

El equipo de ingeniería de West River puede evaluar los cuellos de botella de su sistema existente y recomendar el mejor camino de modernización para aumentar de manera segura el rendimiento, ya sea una nueva correa, una transmisión mejorada o un transportador completamente rediseñado.

Comparación de las especificaciones del sistema actual con las nuevas

Cuando se comparan las especificaciones actuales de carga y velocidad de su transportador con las de un sistema moderno, la diferencia de rendimiento suele ser sorprendente. Los transportadores más antiguos diseñados para capacidades más bajas pueden sobrepasar sus límites, lo que genera tiempos de inactividad excesivos, costos de mantenimiento y riesgos de seguridad.

Al evaluar el ancho y el material de la correa, los caballos de fuerza motriz y la configuración de la polea, y el espacio entre las ruedas guía y la geometría del canal, se pueden identificar los factores que limitan el rendimiento y ver dónde los equipos modernos podrían generar ganancias de eficiencia significativas.

Cuándo considerar un nuevo sistema transportador

Si las actualizaciones de componentes ya no proporcionan beneficios significativos, puede que sea el momento de actualizar a un sistema transportador más nuevo.

Un moderno sistema de transporte de West River Conveyors ofrece:

• Ancho y velocidad de banda optimizados para un TPH máximo.
• Sistemas integrados de tensión y control para un rendimiento constante.
• Diseños modulares para facilitar el mantenimiento y la escalabilidad.
• Ingeniería personalizada para manejar materiales y condiciones de operación específicos.

Estas características y beneficios le permiten aumentar la productividad con un sistema transportador de última generación.

Asóciese con West River Conveyors

Ya sea que esté solucionando problemas de un sistema de bajo rendimiento o planificando una expansión importante, West River Conveyors puede ayudarlo a lograr un mayor rendimiento con confianza. Nuestro equipo de ingeniería se especializa en diseñar sistemas transportadores que cumplan con objetivos de producción exigentes y al mismo tiempo minimicen el mantenimiento y el tiempo de inactividad.

Comuníquese con WRC hoy para analizar el ancho de su banda, la capacidad de carga o el proyecto de modernización del sistema, y descubra cómo el diseño correcto del transportador puede ayudarlo a mover más material de manera más eficiente.
