Cálculo de Caída de Presión en Racores Hidráulicos: Guía Práctica

En un reciente webinar de fluido potencia, presentando sobre Selección y Dimensionado de Racores, un asistente me preguntó algo que no supe responder bien. Cerca del final, hablaba de caída de presión a través de racores. Asegurar camino sano e impedido para el fluido ahorra energía crítica para trabajo útil, no solo empujar moléculas. El uso excesivo de tees, codos y adaptadores crea caída de presión, así que deben evitarse si posible.

Expliqué factores de caída de presión en un racor: diámetro, caudal, radio de curvatura, acabado superficial y Número de Reynolds. Por supuesto, la mayoría sabe que hay relación directa entre diámetro del conducto, caudal y caída de presión. Mayor caudal o racor menor = mayor caída. Nota: la caída aumenta exponencialmente al disminuir diámetro... así de fuerte afecta el tamaño del racor a la pérdida energética.

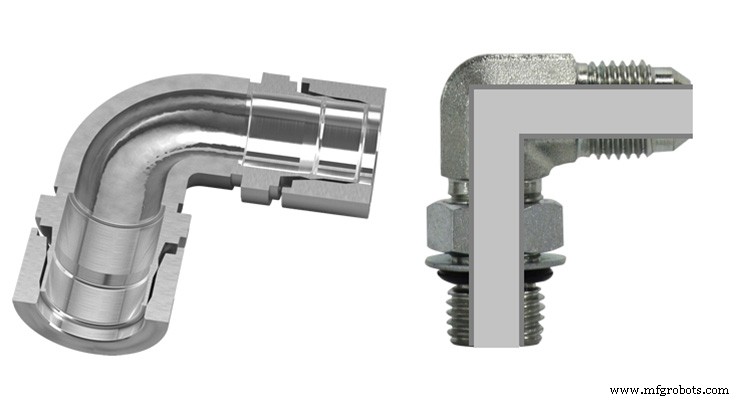

Menos considerado, el radio de curvatura es qué tan apretado se fuerza al fluido a cambiar dirección en tubo, manguera o racor. En la imagen, dos codos 90° comparados. Uno transiciona su radio interno suavemente con poco drama, asegurando flujo cercano a laminar, evitando contrapresión excesiva. El otro, codo forjado y mecanizado, altera severamente la trayectoria del fluido, creando contrapresión al perder energía al cambiar dirección.

Imagine el tobogán extremo de su parque acuático... el de trampa y caída de 15 metros. La trampa abre y cae 3 metros en vertical antes de que su trasero contacte el tobogán para empezar a cambiar dirección de vertical a horizontal, y con sorprendente facilidad y velocidad, su caída se gestiona seguro. Ahora imagine que la trampa abre, cae 6 metros y aterriza de golpe. Delante, túnel oscuro. Pero ha perdido todo impulso, y no hasta que más cuerpos le empujen, su energía se pierde.

Mi ejemplo es extremo, pero importante. Se necesita energía para girar una esquina 90°, y el concepto no se pierde en potencia de fluidos. La combinación de radio de curvatura y suavidad de paredes del conducto contribuyen al Número de Reynolds, que es descripción adimensional dependiente de otras cosas como viscosidad. El Número de Reynolds se define así (no espere que lo calcule o memorice, pero vea los factores):

donde
DH = diámetro hidráulico de la tubería (DI si circular) (m)
Q = caudal volumétrico (m³/s)
A = área transversal de la tubería (m²)
u = velocidad media del fluido (m/s)
μ (mu) = viscosidad dinámica del fluido
ν (nu) = viscosidad cinemática
ρ = densidad del fluido (kg/m³)

Solo muestro la ecuación para señalar su complejidad para uso diario entendiendo caída de presión en racores que elige para su sistema. Debe haber forma mejor, y ahí entra el asistente que mencioné. Me preguntó si fabricantes publican caída de presión para racores que venden — y no pude responder. Nunca vi tales números en catálogos, pero dije que investigaría.

Tras investigación exhaustiva, hallé... nada. Bueno, casi nada si no fuera por Gates. Gates tiene calculadora en su web (aquí) que permite especificar parámetros: caudal, diámetro y longitud de manguera, propiedades del fluido, y número de racores y adaptadores. Permite elegir entre codos, adaptadores, tees, o incluso acoplamientos rectos. En dos pruebas, elegí manguera ½", 12 gpm y propiedades estándar de fluido hidráulico. Una prueba sin racores y otra con ~docena de tees y codos. La segunda dio 200 psi (13,8 bar) extra de caída de presión en mi sistema.

Así que, aunque no sea lista racor a racor de caídas de presión (lo que haría fácil y obvio cuál elegir), es gran herramienta para benchmarkear su sistema actual y ver dónde podría mejorar eficiencia. Incluso jugando con la calculadora, puede calibrar cuán dramáticos reducen energía racores, codos y tees vía contrapresión. Hay software de modelado dinámica de fluidos, especialmente para CAD existente, pero son caros de comprar y licenciar. Si quiere forma simple y repetible de estimar caída de presión en racores, la Calculadora de Flujo de Fluidos Gates es fantástica.
