Guía de Programación CNC para Centro de Mecanizado Vertical: Ejemplo para Principiantes

Los centros de mecanizado vertical (VMC) son fundamentales en cualquier taller CNC. Aquí presentamos un ejemplo de programación para operadores que comienzan a aprender programación CNC.

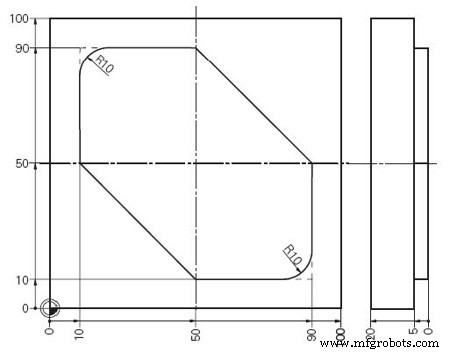

Ejemplo de Programación para Centro de Mecanizado Vertical

Ejemplo de Programación Centro de Mecanizado Vertical

N10 T1
N20 S1000 M3
N30 G00 G40 G90 G17 X-30 Y60
N40 G43 Z50 H1
N50 Z-5
N60 G01 G41 X10 Y60 D1 F200
N70 Y80
N80 G02 X20 Y90 R10
N90 G01 X50
N100 X90 Y50
N110 Y20
N120 G02 X80 Y10 R10
N130 G01 X50
N140 X10 Y50
N150 Y65
N160 G40 X-30 Y60
N170 G00 Z200 M02

Análisis del Programa

• N10-N20: Selección herramienta T1, husillo 1000 rpm horario (M3).
• N30: Posicionamiento rápido a punto de partida (X-30 Y60) con cancelación compensación (G40), absoluto (G90), plano XY (G17).
• N40: Activar compensación longitud herramienta H1, Z50 (punto de referencia).
• N50: Bajada rápida a Z-5 (acercamiento).
• N60: Interpolación lineal (G01) con compensación radio izquierda (G41), offset D1, avance 200 mm/min.
• N70-N150: Trayectoria de contorno con interpolación lineal (G01) y circular (G02 CW con radio R10).
• N160: Cancelar compensación radio (G40) y retorno a punto seguro.
• N170: Retracción Z200 y fin de programa (M02).

Este ejemplo ilustra el uso básico de compensación de radio (G41/G40), interpolación circular con radio (R) y gestión de offsets de longitud (G43/H) y radio (D).
