Ejemplo de programa de chaflán/radio de fresado CNC Sinumerik 810
Ejemplo de programación de fresadora cnc Siemens Sinumerik 810 que muestra cómo los maquinistas cnc pueden mecanizar/programar radios y chaflanes.
Programación de radio/chaflán Sinumerik 810
Los valores U+ se utilizan para la programación de radios.
Los valores U- se utilizan para la programación de chaflanes.

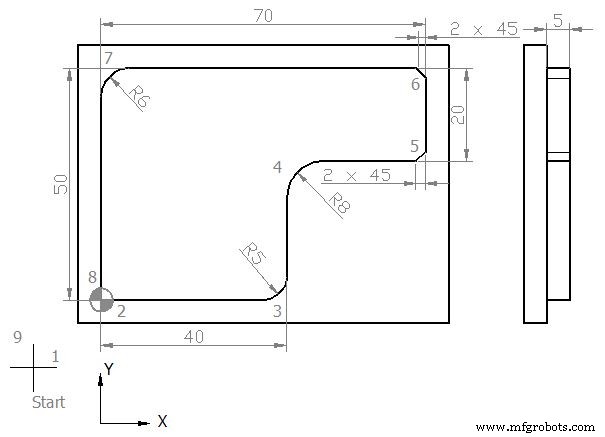

Ejemplo de programación de radio/chaflán de Sinumerik 810
Programa de chaflán de radio de fresado CNC Sinumerik 810
N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50 N10 S450 M03 F250 D01 (12.5 MM DIA) N15 C0 N20 Z5 N25 G01 Z0 N30 Z-5 N35 G42 X0 Y0 N40 X40 Y0 U5 N45 X40 Y30 U8 N50 X70 Y30 U-2 N55 X70 Y50 U-2 N60 X0 Y50 U6 N65 X0 Y0 N70 G40 X-20 Y-20 N80 G00 Z50 N85 Y100 N90 M30

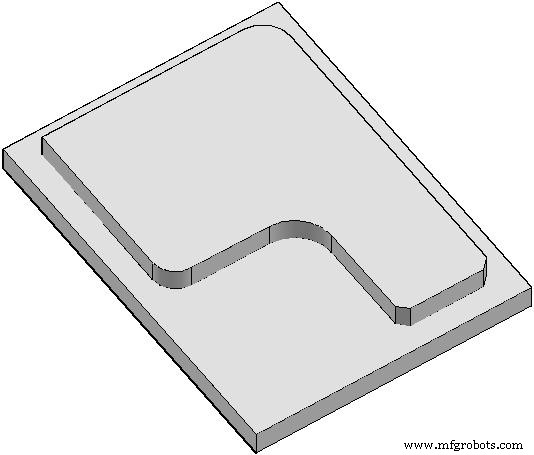

Pieza terminada
Después de completar el proceso de mecanizado anterior, el componente se verá así,
Componente terminado
Explicación de los códigos utilizados en el programa
G00 :Avance rápido.
G54 :Offset cero no. 1.
G64 :Modo de trayectoria continua.
G90 :Sistema de dimensionamiento absoluto.
G17 :Selección del plan X-Y.
G42 :Activación de la compensación del radio de corte (movimiento del lado derecho)
G40 :Compensación del radio de la fresa desactivada
S :Velocidad del husillo
F :Avance del movimiento de los ejes
M :Movimiento de la fresa (3=sentido horario, 4=sentido antihorario)
D :Herramienta nº
M30 :Fin del programa principal
