Picoteo de contorno de fresado CNC:ejemplo de repetición de subprograma Fanuc

Un ejemplo de programación cnc muy simple que muestra
cómo un contorno se puede repetir varias veces con el beneficio adicional de picotear.
Entonces, al igual que la perforación de picoteo, esta vez los maquinistas cnc están picoteando un contorno específico de la fresadora cnc.

¿Qué es la programación Fanuc Sub? leer Subprogramación de Fanuc

Picoteo de contorno de fresado CNC

El subprograma es una combinación simple de instrucciones de código G.
El programa principal O4000 llama al subprograma O4001 para repetirlo 10 veces

M98 P104001

El subprograma corta el contorno haciendo una profundidad de corte de 2 mm cada vez (en la programación incremental G91)

G1 G91 Z-2 (Incremental peck depth)

Luego, el subprograma vuelve a cambiar a Programación absoluta G90, lo que facilita la programación de contornos.
Así que este programa corta un contorno específico de 20 mm de profundidad tomando 10 picotazos de 2 mm cada uno.

Ejemplo de repetición de subprograma Fanuc

Picoteo de contornos:ejemplo de repetición del subprograma Fanuc Mill

O4000
T1 M6
G0 G90 G40 G21 G17 G94 G80
G54 X-75 Y-75 S? M3 (Start Point)
G43 Z100 H1
Z5
G1 Z0 F?
M98 P104001 (Call sub-program & repeat 10 times)
G0 G90 Z100
M30

Subprograma

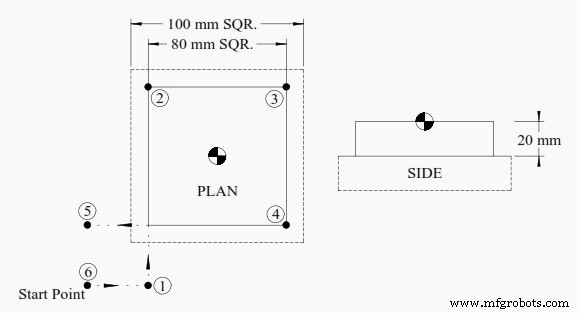

El siguiente subprograma se corta en el modo de programación incremental G91
Luego vuelve al modo de programación absoluta G90 para el mecanizado de contorno.

O4001
G1 G91 Z-2 (Incremental peck depth)
G90 G41 X-40 D? M8 (Absolute Move to position 1 with comp. - Switch on coolant)
Y40 (Move to position 2.)
X40 (Move to position 3.)
Y-40 (Move to position 4.)
X-75 (Move to position 5 - Clear of material - cutter diameter)
G40 Y-75 (Cancel compensation)
M99
