Tocadiscos automático para fotografía de 360 ​​°

Acerca de este proyecto

Los tocadiscos para fotografía son muelles redondos que utilizan los fotógrafos para tomar imágenes o videos de objetos o personas en 360 °. La idea es que el objeto en sí se asiente en el centro exacto de la placa, mientras gira, ya sea de forma manual o automática, para que pueda obtener una buena toma del producto desde todos los ángulos.

¿Qué tiene de especial este tocadiscos para fotografías?

Es automático - la fotografía el tocadiscos es completamente automático , lo que significa que no tienes que girar la mesa o hacer clic en tu cámara

Sincronización de la mesa de la cámara - programado para activar tanto la mesa como el tocadiscos (solo para Cannon en este momento, lo siento Nikon). Una vez que presiona el botón, gira y activa la cámara, para que pueda sentarse y relajarse

Preciso y fácil de configurar - utilizamos un motor paso a paso que le brinda una precisión mucho mayor y control sobre el ángulo al que quieres disparar

Para comenzar a construir el circuito, haga clic aquí.

Mecánica

Piezas cortadas con láser

El tocadiscos de fotografía tiene 4 piezas cortadas con láser. Utilizamos plexiglás blanco en 3 espesores diferentes, según la pieza. Pololu ofrece un servicio de corte por láser asequible.

Las partes son:

• Placa redonda: plexiglás de 10 mm

• 2 engranajes: plexiglás de 8 mm

• Carcasa de la base: plexiglás de 3 mm

Puede encontrar los archivos .ai en Thingiverse.

Diseñamos los engranajes con geargenerator.com y luego los exportamos a Illustrator y se agregaron orificios de perforación para atornillar las piezas.

En el engranaje pequeño, hicimos los orificios de perforación un poco más pequeños para que se asienten firmemente en el motor paso a paso.

Usamos makercase para diseñar la carcasa y elegimos ranuras en T que pegamos. Después de diseñar la carcasa, exportamos el archivo a Illustrator y dejamos espacio para la pantalla LCD.

Materiales y herramientas

Para conectar la placa, los engranajes y la carcasa entre sí, necesitará:

• Cojinete de Lazy Susan

• 4 tornillos M3 de 12 mm

• 4 tornillos M3 de 16 mm

• 8 tornillos M4 de 12 mm

• 8 X tuercas M4

• 4 inserciones roscadas de latón M3

• 8 x espaciador hexagonal de latón roscado hembra M3 de 5 mm O 8 inserciones roscadas de latón M3 de 5 mm

Materiales:

• Pegamento acrílico

• Súper pegamento

Herramientas:

• Taladro eléctrico

• Soldador

• Calibre

Electrónica

Componentes principales

• Arduino Uno

• Motor paso a paso

• Codificador rotatorio

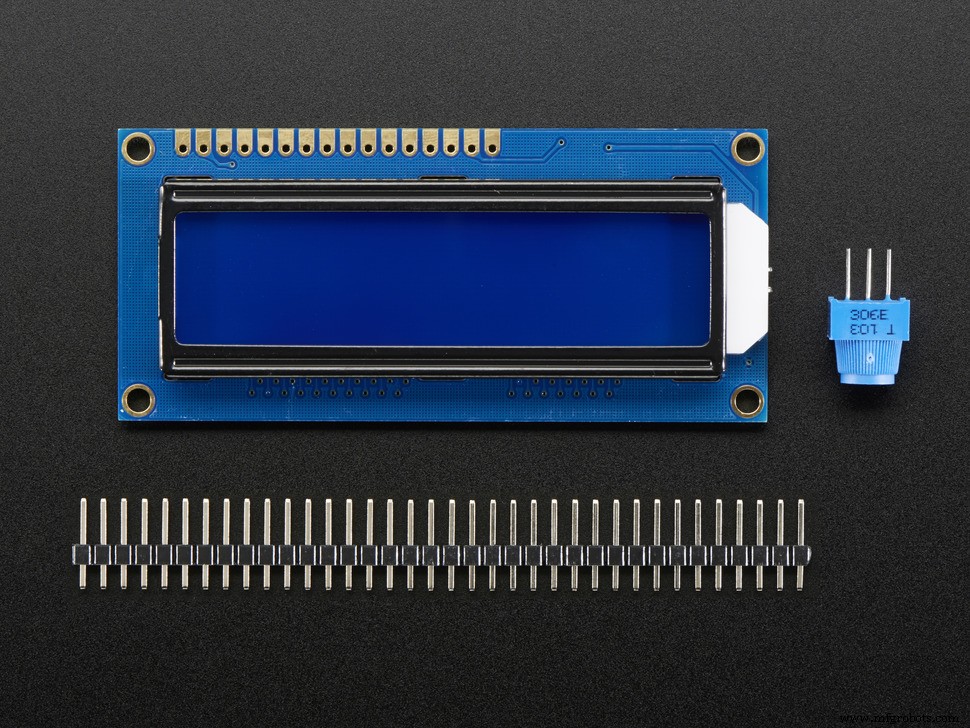

• LCD 16 * 2 I2C

• LED de infrarrojos

Componentes secundarios

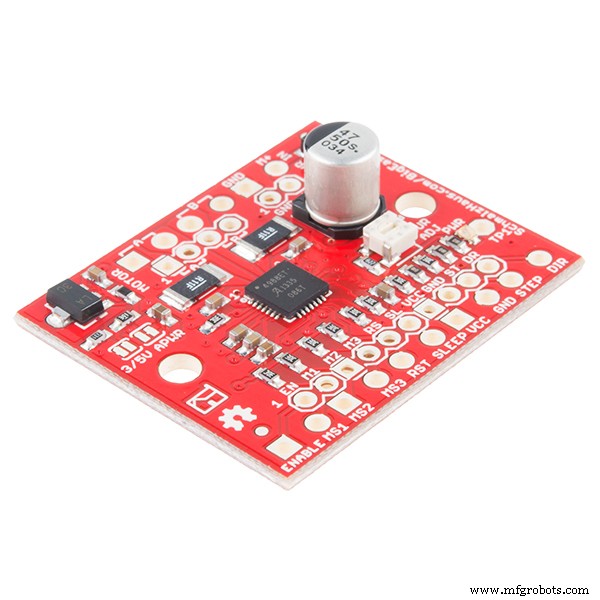

• controlador fácil

• Transistor + Resistencia

• Gato de barril hembra

Cableado

Haga clic aquí para ver el diagrama de cableado detallado.

Para obtener una guía paso a paso y el código, vaya a la pestaña Lista de materiales> haga clic en "guía del proyecto".

Una vez que verifique que todo está conectado correctamente y funcionando, puede hacer un pequeño escudo . Los escudos son mejores para circuitos permanentes y son más compactos. Las placas de prueba, por otro lado, son buenas para probar y planificar porque puede conectar y desconectar componentes fácilmente.

Por qué elegimos estos componentes

• Motor paso a paso:preciso y fácil de usar. Programar el motor paso a paso es mucho más simple porque puede configurarlo para que cuente el número de pasos entre los ángulos.

• LED infrarrojo para el disparador de la cámara:queríamos una conexión inalámbrica con una configuración mínima. Encontramos el código IR para una cámara Canon y lo configuramos en consecuencia. Puede hacer lo mismo con Nikon.

• Codificador rotatorio:decidimos optar por una opción local para el menú y agregar una pantalla LCD con un codificador rotatorio. También puede conectar un módulo Wifi y crear un panel de IoT para controlar el tocadiscos de fotografía de forma inalámbrica.

Código

Pasos para usar el código

• Cargue el código de prueba de circuito.io para verificar el circuito

• Visita el repositorio de Github

• Descarga photo-turntable.ino

• Copie el código de la línea 16 (dejando " incluir bibliotecas "Y" definiciones de pines ”Del código original)

• Asegúrese de que los pines estén configurados correctamente

• Sube un código nuevo

Lógica de código

El código implementa un menú básico usando una pantalla LCD de 16 × 2 y un codificador rotatorio que también tiene un botón.

En todo Firmware.ino puede ver:

• declaraciones de pines

• configuración de componentes

• constructores

• función de configuración () proporcionado por circuito.io.

La función de bucle comienza con la lectura del estado de los codificadores rotativos, L eft o R derecho, y su botón también.

El menú se implementa utilizando una máquina de estados finitos de cambio de caso, navegando a través de los diferentes estados:

VIDEO:ingrese al modo de video CAMBIO DE VELOCIDAD:establezca la velocidad del tocadiscos 0-100%

• VELOCIDAD

• VIDSTART:inicia el tocadiscos en modo de video

• VIDBACK - volver a INICIO

FOTOGRAFÍAS:ingrese al modo de imágenes fijas.CAMBIOS:establezca el número de ángulos

• ÁNGULOS

• STILSTART:inicia el tocadiscos en modo de imágenes fijas

• ATRÁS:vuelve a INICIO

• INICIO - inactivo

Alternar entre estados usando la rotación del codificador.

Seleccionar haciendo clic en el botón.

Los dos estados: VELOCIDAD y ÁNGULOS le permiten modificar las variables responsables del número de puntos de parada en el modo de imágenes fijas y la velocidad de rotación en el modo de vídeo.

VIDSTART - llama a la función video ():

• Envía el inicio de grabación Código de infrarrojos a la cámara mediante el LED de infrarrojos.

• Inicia la rotación de la mesa a la velocidad elegida . durante toda una rotación.

• Envía detener grabación Código de infrarrojos a la cámara mediante LED de infrarrojos

Nota:

Para un arranque y parada suaves de la mesa, implementamos aceleración y desaceleración cúbica en los primeros y últimos 600 pasos.

STILSTART:llama a la función stills ().

• divide una rotación completa por la cantidad de ángulos establecidos

• Para cada ángulo, envía el código IR de tomas fijas individuales a la cámara mediante el LED de infrarrojos

• Inicia la rotación de la mesa hasta alcanzar el siguiente ángulo .

Nota:para un arranque y parada suaves de la mesa, hemos implementado aceleración y desaceleración cúbica en los primeros y últimos 600 pasos.

Poniéndolo junto

• Para un montaje rápido y sencillo, utilizamos un Prototype Shield. Esto permite conectar los componentes y Arduino cómodamente con cables de puente y conectores macho.

• Cable de puente de 2 pines - para el LED IR

• Cable de puente de 4 pines:para la pantalla LCD

• Cable de puente de 5 pines:para el codificador rotatorio

• Para conectar la fuente de alimentación y Arduino, hicimos un cable de extensión usando un Enchufe DC Barrel Jack - Macho y Conector de barril de CC - Montaje en panel , soldando cables a tierra y VCC entre ellos. Conectamos el conector cilíndrico de montaje en panel al panel trasero y el macho al Arduino. De esta forma podemos conectar la fuente de alimentación a la pared trasera.

Siga las instrucciones junto con las imágenes a continuación:

Piezas y carcasas personalizadas

Archivos de diseño de plexiglás

Archivo CAD en thingiverse.com

Perilla del codificador giratorio

Archivo CAD en thingiverse.com

Esquemas

http://bit.ly/photo-turntable-circuit
