DIY CNC VMC de 3 ejes

Componentes y suministros

Arduino Nano R3
× 1
Raspberry Pi 3 Modelo B
× 1

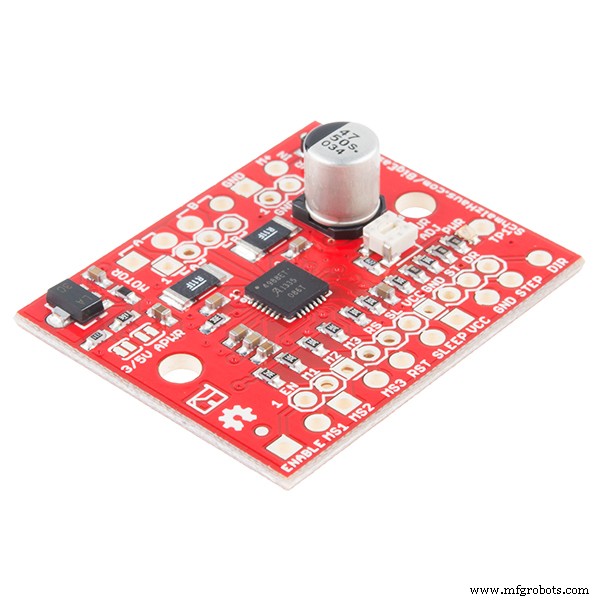

Placa de controlador de motor paso a paso SparkFun A4988
× 1
Adafruit Arduino Nano 4-stepper 1-DC RepRap shield
× 1

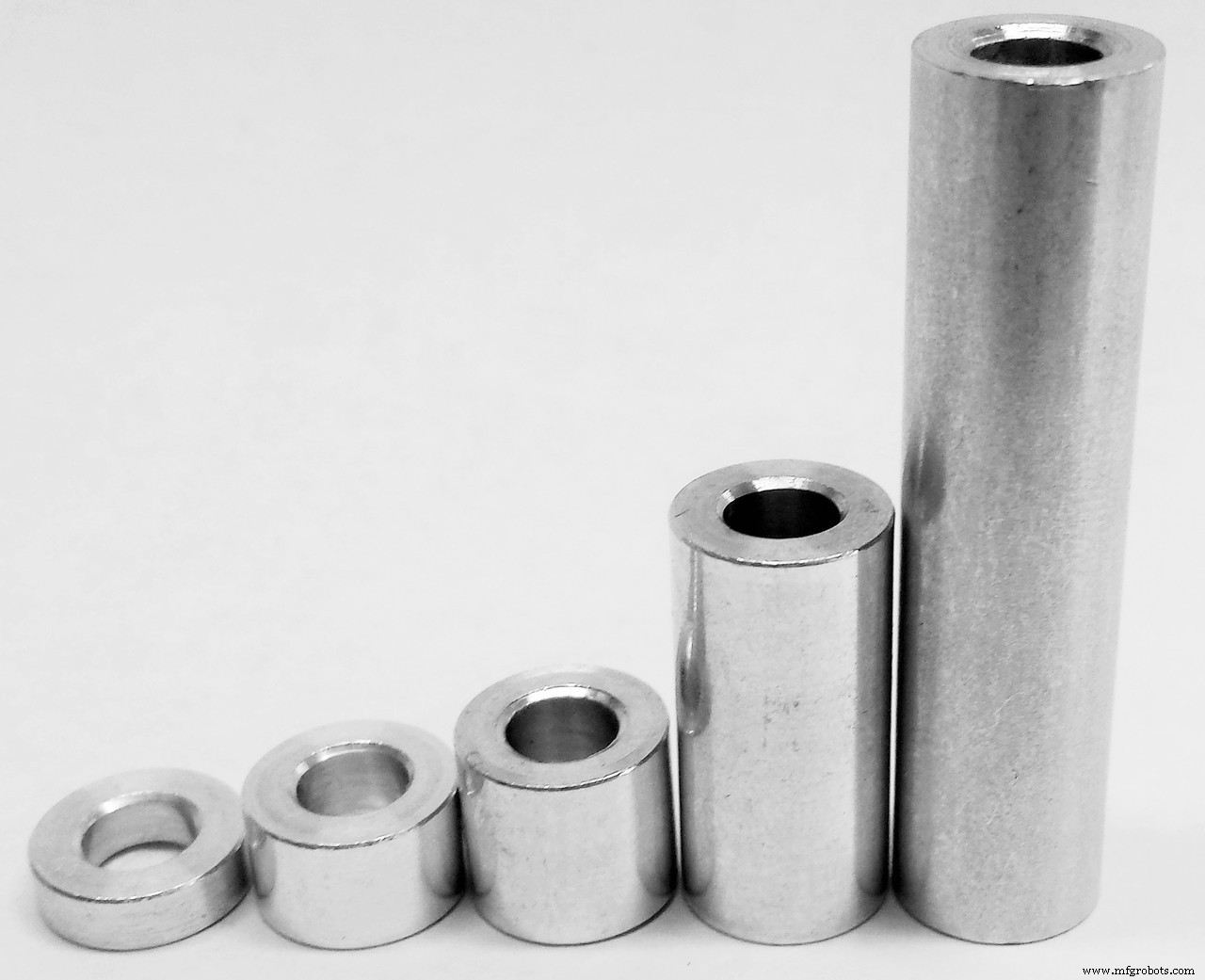

Separadores de aluminio OpenBuilds
× 1
fuente de alimentación 12v / 5a
× 1

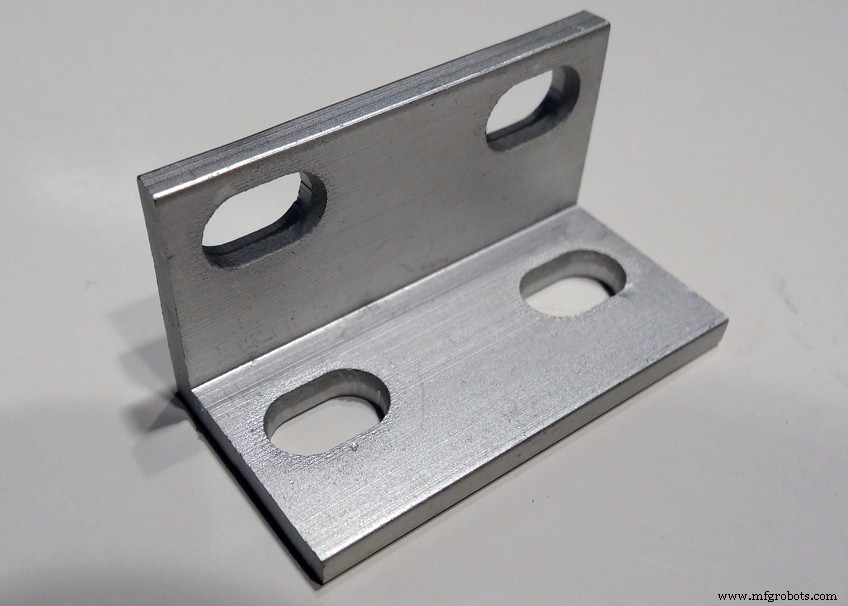

OpenBuilds L Bracket
× 1

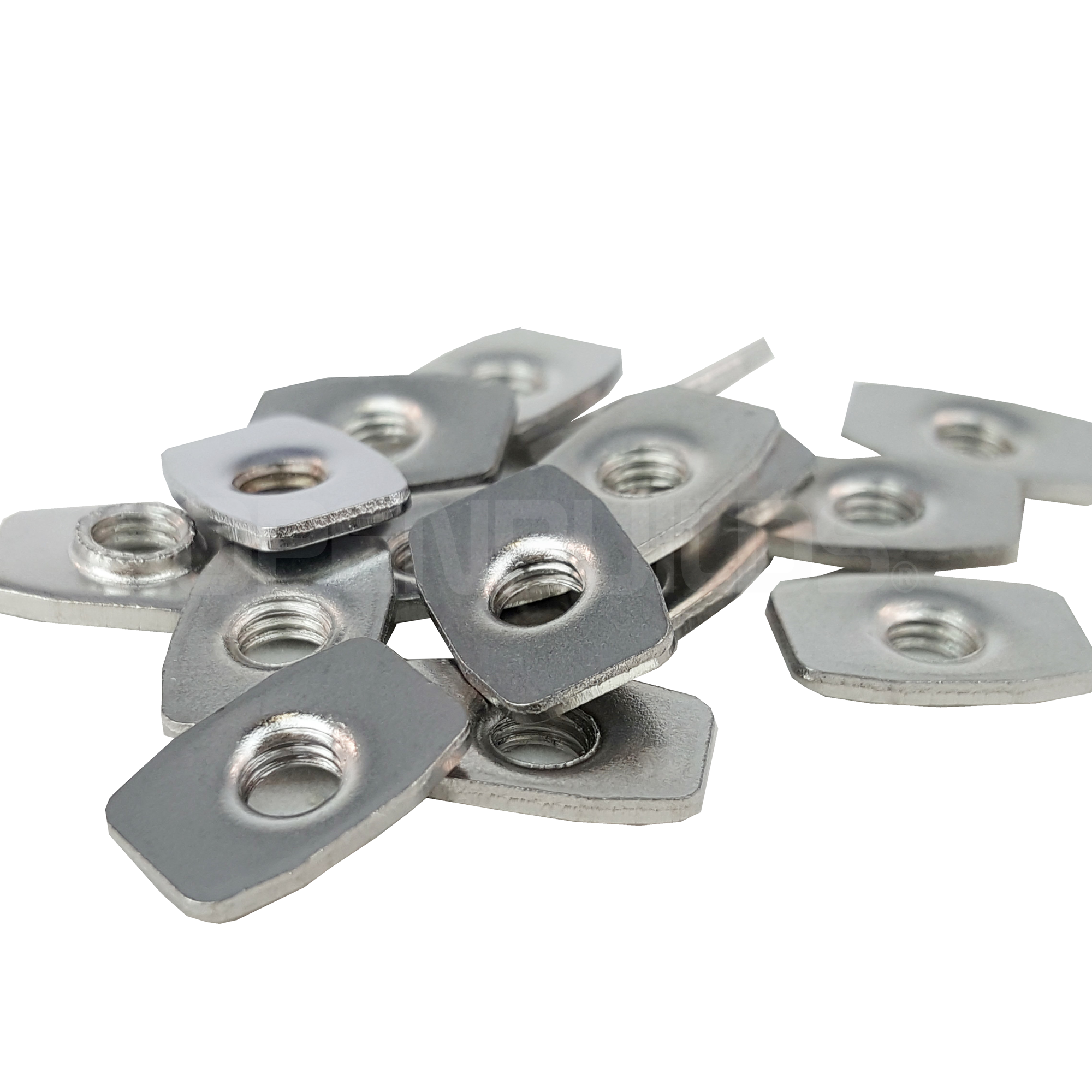

Tuercas en T OpenBuilds M5 (paquete de 10)
× 1

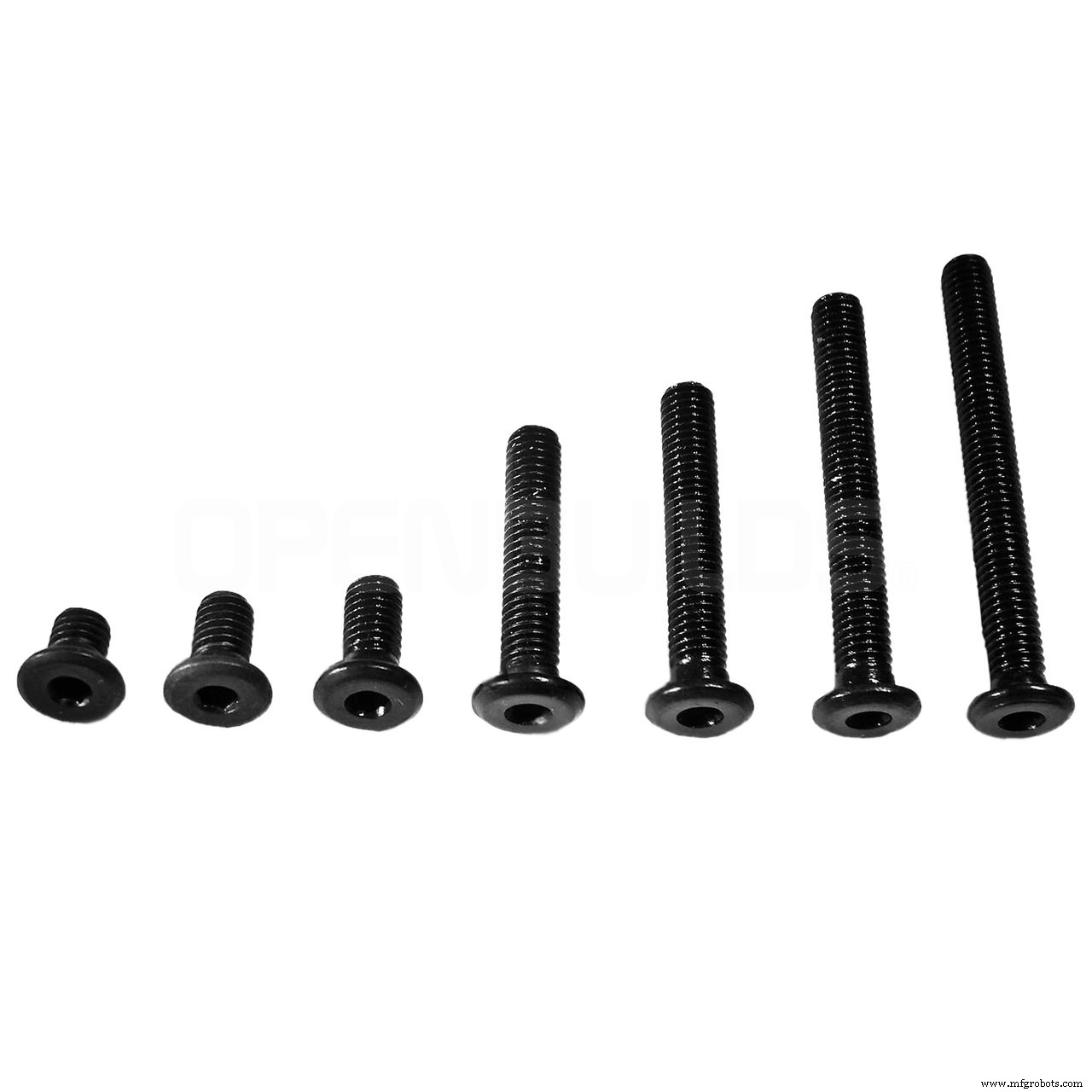

Tornillos de perfil bajo OpenBuilds M5 (paquete de 10)
× 1

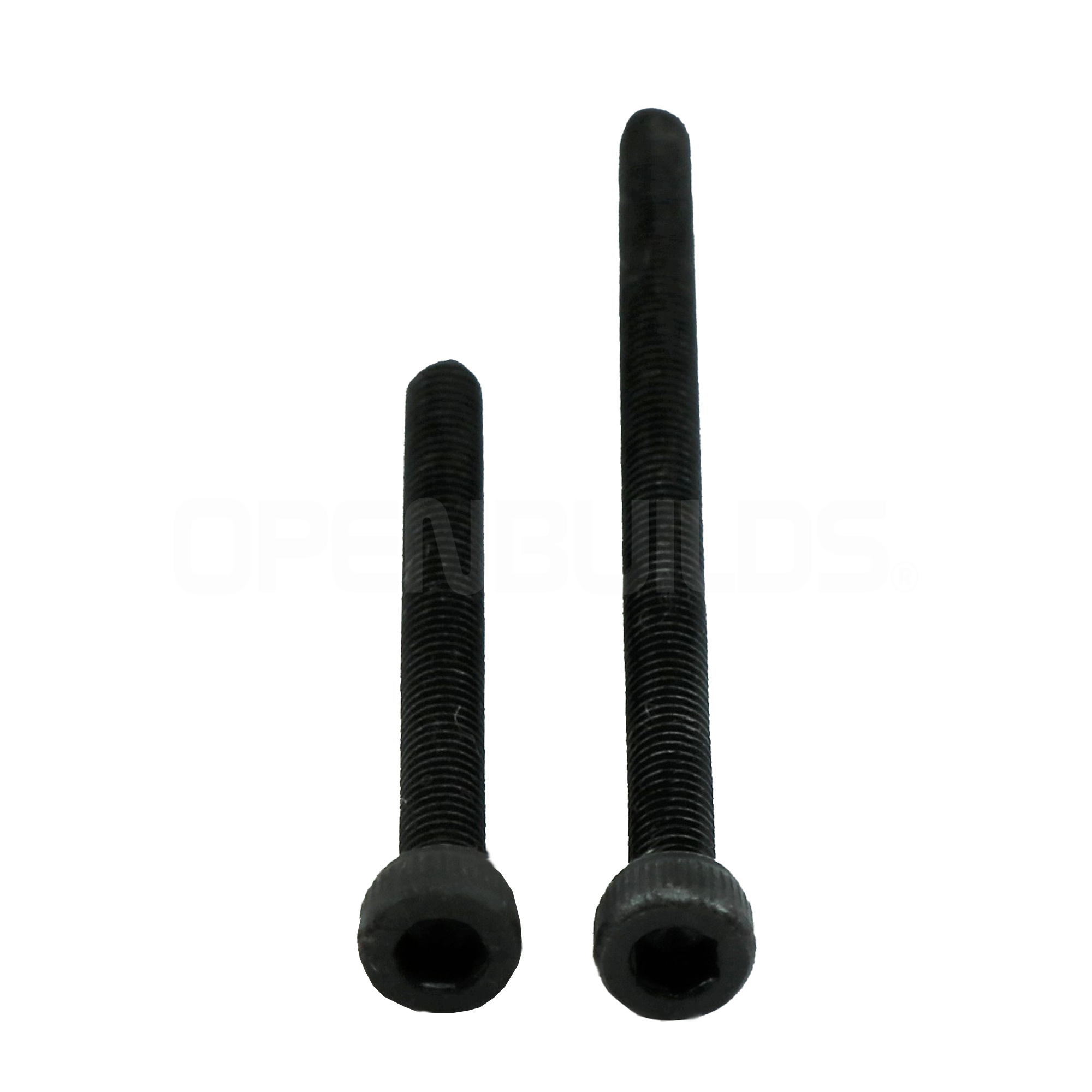

Tornillos de cabeza ciega OpenBuilds M3
× 1

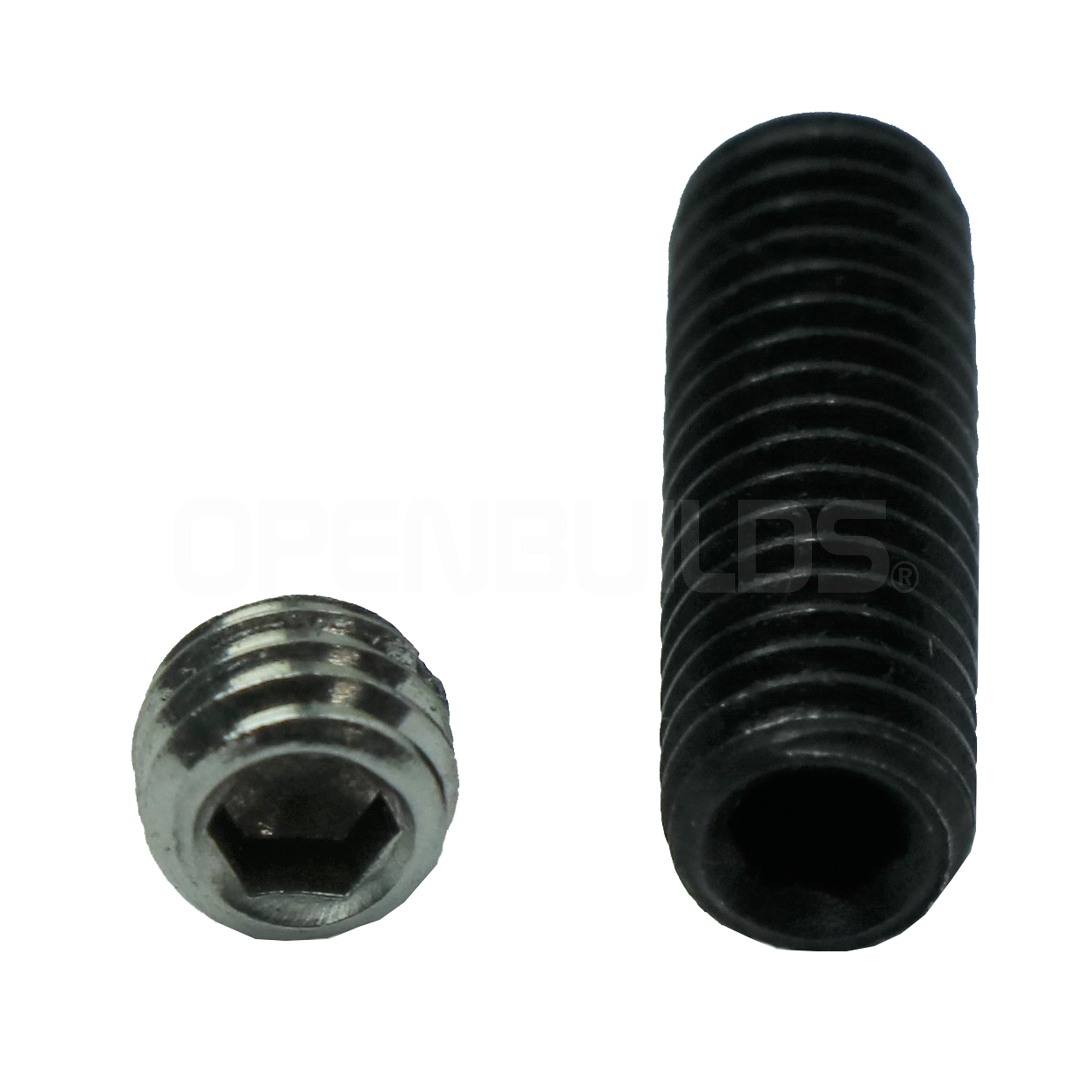

Tornillo de fijación de OpenBuilds
× 1
Arandela de ranura OpenBuilds - 15x5x2mm
× 1

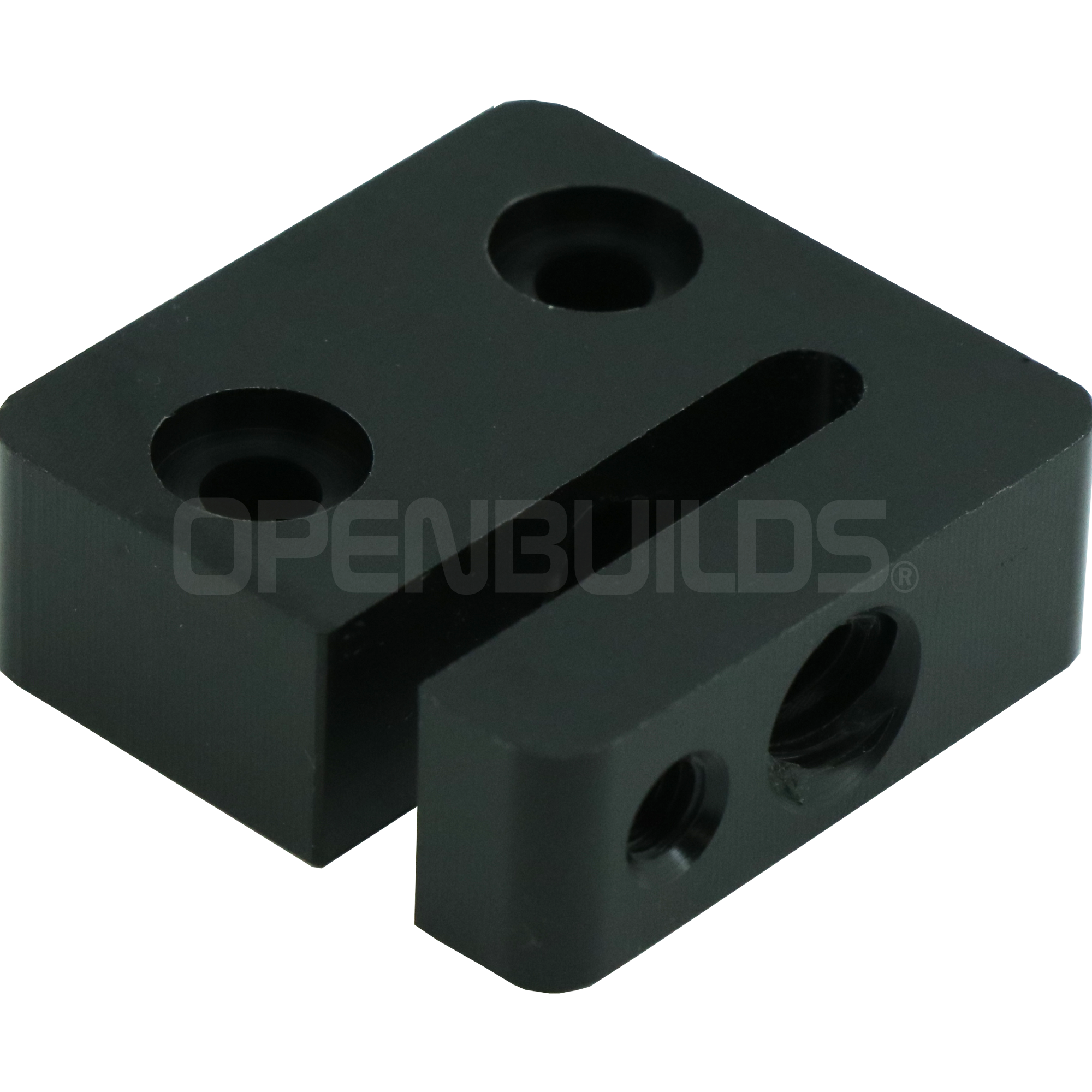

Bloque de tuercas anti-retroceso OpenBuilds para tornillo de avance métrico Acme de 8 mm
× 1

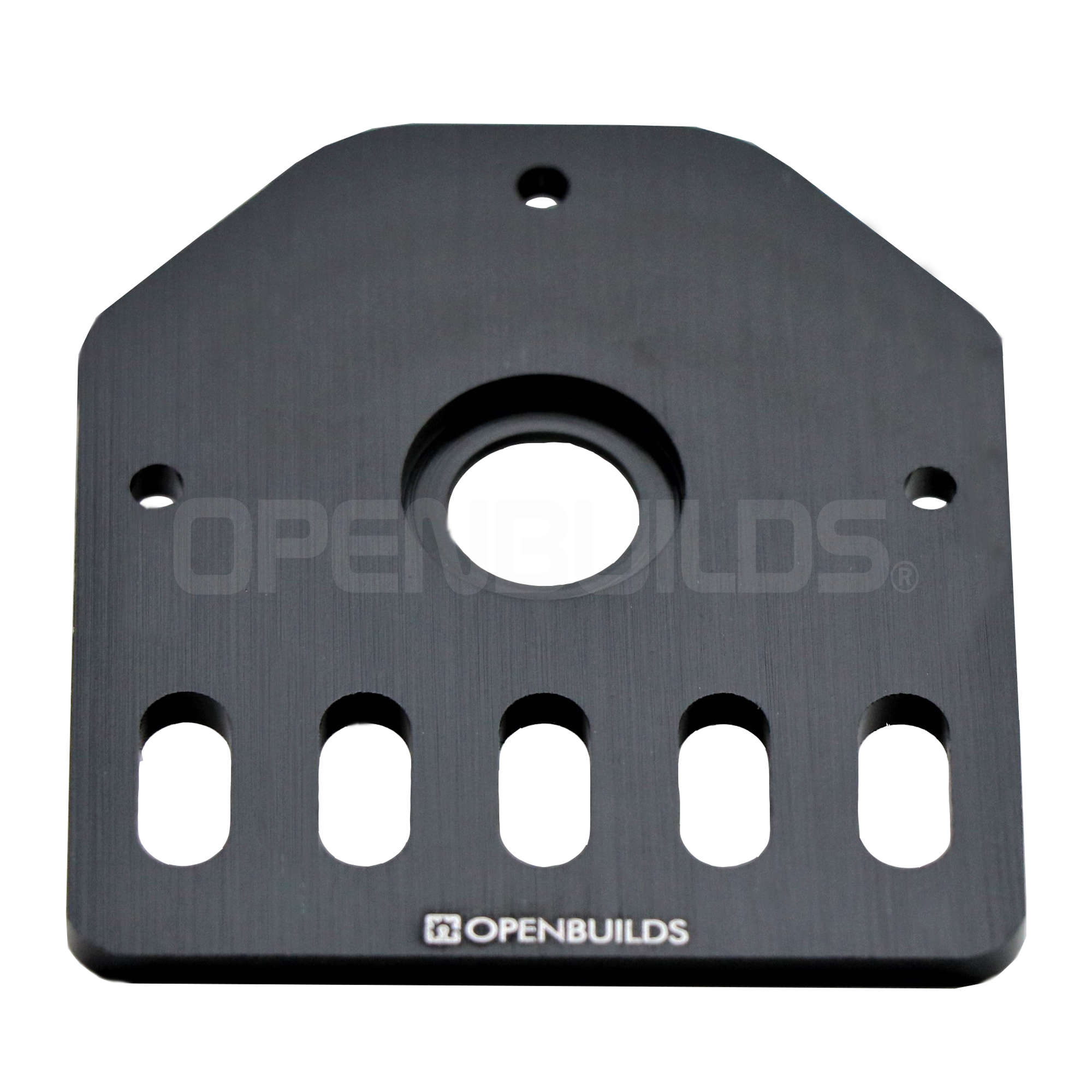

Placa de varilla roscada OpenBuilds - Motor paso a paso NEMA 17
× 1

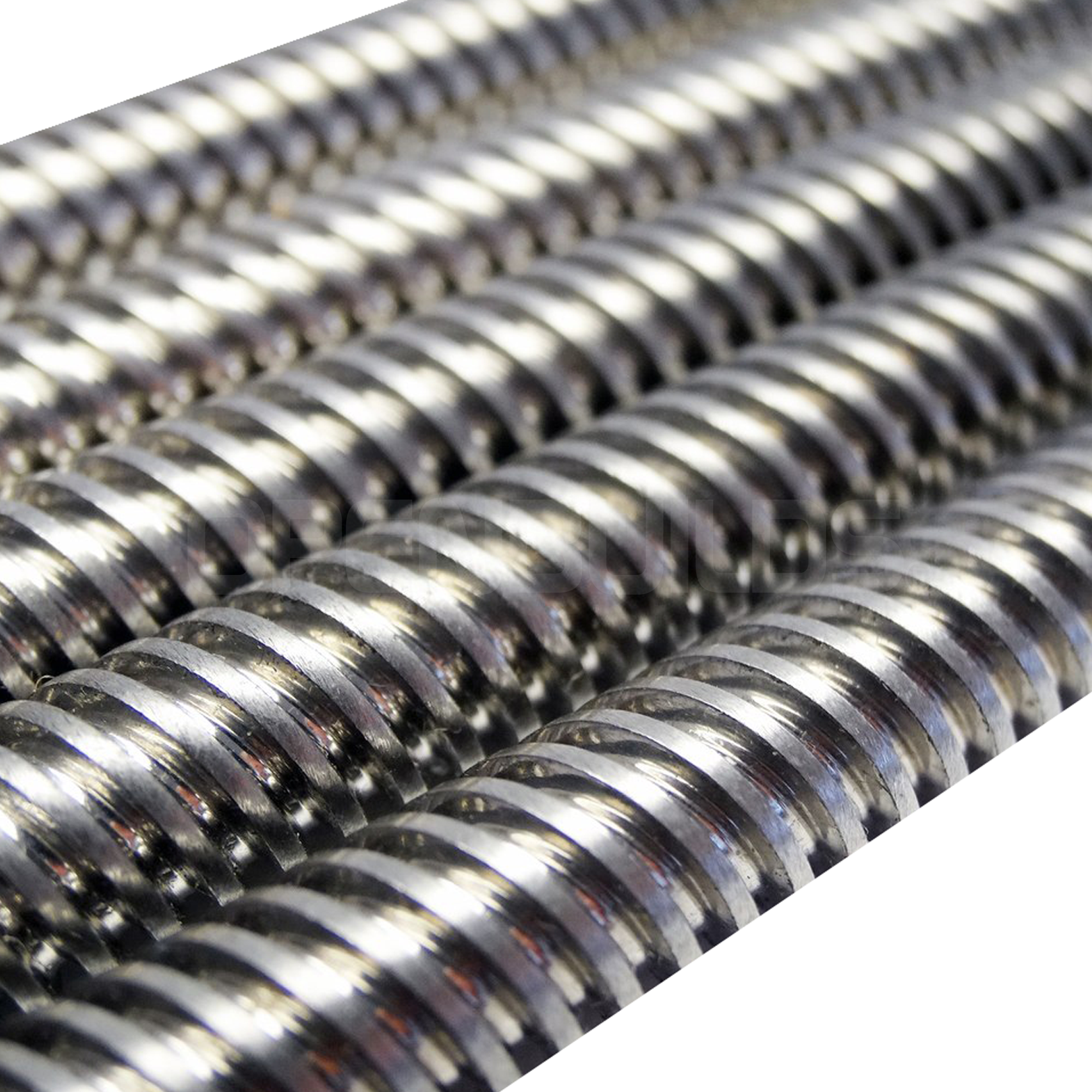

Tornillo de avance métrico Acme de 8 mm OpenBuilds
× 1
Bloque de tuercas anti-retroceso OpenBuilds para tornillo de avance métrico Acme de 8 mm
× 1
Rodamiento de bolas OpenBuilds - 625 2RS 5x16x5
× 1
barra lisa
× 1
ventilador de enfriamiento bldc
× 1
Motor de CC (genérico)
× 1
Servos (Tower Pro MG996R)
× 1
Controladores de motor Texas Instruments Dual H-Bridge L293D
× 1

Herramientas y máquinas necesarias

Destornilladores
Taladro
Dremel / Herramienta de corte rotativa
Pistola de pegamento
Soldador (genérico)
amoladora angular

Aplicaciones y servicios en línea

Linux
ArtCAM
GRBL 0.9
Autodesk Fusion 360
Arduino IDE
Google Android Things
VNC

Acerca de este proyecto

Nuestro modelo prototipo está basado en IoT, lo que le proporciona una arquitectura escalable para usarlo desde prácticamente cualquier lugar con conexión a Internet. Este es un CNC de 350 mm x 350 mm con un área de trabajo de 250 mm x 240 mm, que se ejecuta en un software de control de movimiento de código abierto (GRBL). Incluso nuestro hardware también es en su mayoría de código abierto y, por lo tanto, conlleva la reducción de costos más importante. Esta máquina está hecha completamente de artículos comprados localmente y puede mecanizar en madera, plásticos, caucho duro, resina dura, etc. Nuestro objetivo principal es la fabricación de PCB de bajo costo.

La perspectiva del ansia por la madera también está ahí.

También estamos planeando agregar soporte de mecanizado láser como parte de nuestro proyecto futuro.

Como el sistema se puede controlar actualmente desde una intranet local de forma inalámbrica, queremos escalarlo aún más para hacer una aplicación web modelo distribuida para crear y conectar un ecosistema de varios dispositivos de este tipo.

Las posibilidades son ilimitadas con nuestra máquina.

Nuestro modelo prototipo tiene su marco base hecho de extrusiones de aluminio con ranuras en T 2020 y juntas en L. La máquina proporciona aproximadamente 80-85 vatios de potencia con su eje controlado por CC de 2000 rpm. Tiene un esquema de movimiento de husillo de avance y varilla roscada con varillas lisas de guía que tienen rodamientos de bolas de ajuste a presión de ranura radial para operaciones suaves a lo largo de los 3 ejes.

El paso mínimo de avance es de 0,8 mm / revolución con 2000 pasos / revolución, tenemos una resolución de 1600 para todos los ejes. El tamaño de nuestra máquina aproximada es de aproximadamente 430x430x330 mm y el área de trabajo es de aproximadamente 270x170x65 mm con una precisión de posición de 0.04 mm. Nuestro pórtico del eje Z está impreso en 3D desde cero con dos varillas de guía.

El eje Z recorre 4,8 cm con la broca del husillo montada. Estamos utilizando una herramienta de corte de brocas en V de 45 ° para fines de grabado de PCB, también admite brocas de fresa de 0,2 mm a 1,8 mm. Estamos utilizando motores paso a paso NEMA 23 con corriente máxima de 3 A para cada impulsor principal de los ejes. Los motores son impulsados ​​por controladores A4988 de 2.5 A con una resolución máxima de micropasos de 1/16 que nos brinda la máxima precisión de mecanizado a un costo muy económico.

Para la parte de IoT, hemos hecho posible controlar el enrutador CNC desde una pantalla sin cabeza como una pantalla de móvil / tableta (que actúa como nuestra HMI aquí) desde cualquier lugar con una conexión a Internet. Estamos usando una Raspberry Pi y un arreglo de enrutador (seguridad) conectado a Internet y ejecutando un servidor web para proporcionar una interfaz para controlar nuestro CNC de forma inalámbrica. También estamos planeando obtener información valiosa sobre las piezas de la máquina, como el par motor en tiempo real, el consumo de corriente, la vibración, el ruido, etc., y obtener información en tiempo real en una plataforma web para una mejor colaboración. Lo que quizás se denomina en el sector manufacturero como IoT industrial (INDUSTRIA 4.0) .

Código

  • Gcode de muestra
  • Código paso a paso
  • Bibliotecas
  • Biblioteca
Gcode de muestra VHDL
 (Versión garabateada de C:\ Users \ ABDERR ~ 1 \ AppData \ Local \ Temp \ ink_ext_XXXXXX.svgISF45X @ 3000.00) (unicorn.py --tab ="plotter_setup" --pen-up-angle =50 - ángulo-pluma-abajo =30 - retardo-inicio =160 - retardo-parada =150 - velocidad de avance x =3000 - velocidad de avancez =150 - altura-z =0 - altura-terminada =0 - -register-pen =true --x-home =0 --y-home =0 --num-copies =1 --continuous =false --pause-on-layer-change =true C:\ Users \ ABDERR ~ 1 \ AppData \ Local \ Temp \ ink_ext_XXXXXX.svgISF45X) G21 (ftw métrico) G90 (modo absoluto) G92 X0.00 Y0.00 Z0.00 (usted está aquí) M300 S30 (pluma abajo) G4 P160 (espere 160ms) M300 S50 (bolígrafo arriba) G4 P150 (espere 150ms) M18 (desactive las unidades) M01 (¿La prueba de registro fue exitosa?) M17 (active las unidades si la respuesta es SÍ, y continúe) M01 (Capa de trazado 'Calque 1') (Polilínea que consta de 29 segmentos. ) G1 X16.85 Y4.97 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X14.07 Y5.98 F3000.00G1 X13.33 Y6.40 F3000.00G1 X10.74 Y6.40 F3000 .00G1 X8.14 Y6.49 F3000.00G1 X10.60 Y6.58 F3000.00G1 X13.07 Y6.64 F3000.00G1 X12.75 Y6.98 F3000.00G1 X11. 99 Y8.33 F3000.00G1 X12.30 Y9.13 F3000.00G1 X12.98 Y9.85 F3000.00G1 X14.73 Y10.48 F3000.00G1 X16.42 Y10.34 F3000.00G1 X16.89 Y10.16 F3000 .00G1 X17.20 Y10.44 F3000.00G1 X17.44 Y10.92 F3000.00G1 X15.95 Y12.12 F3000.00G1 X14.52 Y13.21 F3000.00G1 X14.17 Y14.50 F3000.00G1 X14.18 Y14.85 F3000.00G1 X13.90 Y14.95 F3000.00G1 X13.30 Y15.34 F3000.00G1 X13.02 Y16.08 F3000.00G1 X13.23 Y16.62 F3000.00G1 X14.03 Y16.94 F3000. 00G1 X14.80 Y16.89 F3000.00G1 X15.21 Y16.80 F3000.00G1 X15.35 Y17.02 F3000.00G1 X15.71 Y17.77 F3000.00G1 X16.05 Y18.61 F3000.00G1 X15.77 Y19 .35 F3000.00G1 X15.47 Y20.24 F3000.00G1 X15.20 Y20.73 F3000.00G1 X13.98 Y20.91 F3000.00G1 X12.47 Y21.26 F3000.00G1 X11.32 Y21.88 F3000.00G1 X10.23 Y23.00 F3000.00G1 X9.82 Y24.17 F3000.00G1 X9.94 Y24.90 F3000.00G1 X10.41 Y25.47 F3000.00G1 X10.77 Y25.78 F3000.00G1 X10.53 Y26. 37 F3000.00G1 X10.04 Y28.07 F3000.00G1 X10.02 Y29.68 F3000.00G1 X10.50 Y31.25 F3000.00G1 X11.46 Y32.80 F3000.00G1 X13.34 Y34.54 F3000.00G1 X15 .75 Y36.02 F3000.00G1 X16.94 Y3 6.57 F3000.00G1 X11.31 Y36.60 F3000.00G1 X5.53 Y36.58 F3000.00G1 X5.38 Y21.60 F3000.00G1 X5.41 Y8.55 F3000.00G1 X5.62 Y6.61 F3000.00G1 X5 .85 Y6.48 F3000.00G1 X5.50 Y6.40 F3000.00G1 X5.14 Y6.40 F3000.00G1 X5.14 Y21.60 F3000.00G1 X5.14 Y36.80 F3000.00G1 X11.39 Y36.80 F3000.00G1 X17.65 Y36.80 F3000.00G1 X18.65 Y37.07 F3000.00G1 X21.13 Y37.54 F3000.00G1 X23.70 Y37.69 F3000.00G1 X26.12 Y37.52 F3000.00G1 X28. 11 Y37.03 F3000.00G1 X28.70 Y36.80 F3000.00G1 X33.01 Y36.80 F3000.00G1 X37.32 Y36.80 F3000.00G1 X37.32 Y21.60 F3000.00G1 X37.32 Y6.40 F3000 .00G1 X32.21 Y6.40 F3000.00G1 X26.73 Y6.25 F3000.00G1 X22.57 Y5.07 F3000.00G1 X16.85 Y4.97 F3000.00G1 X16.85 Y4.97 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150 ms) (Polilínea que consta de 29 segmentos) G1 X20.57 Y5.03 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X23.06 Y5.34 F3000. 00G1 X24.86 Y5.94 F3000.00G1 X25.99 Y6.82 F3000.00G1 X26.48 Y8.01 F3000.00G1 X26.11 Y9.51 F3000.00G1 X24.89 Y10.76 F3000.00G1 X23.73 Y11 .07 F3000.00G1 X22.18 Y10.75 F3 000.00G1 X20.76 Y10.29 F3000.00G1 X20.13 Y9.96 F3000.00G1 X19.83 Y9.40 F3000.00G1 X19.66 Y9.17 F3000.00G1 X19.74 Y9.72 F3000.00G1 X20.51 Y10.61 F3000.00G1 X21.41 Y11.91 F3000.00G1 X21.31 Y12.42 F3000.00G1 X20.85 Y12.91 F3000.00G1 X19.04 Y13.73 F3000.00G1 X18.83 Y13.81 F3000. 00G1 X19.56 Y13.72 F3000.00G1 X20.90 Y13.07 F3000.00G1 X21.48 Y12.71 F3000.00G1 X21.88 Y12.90 F3000.00G1 X23.87 Y14.56 F3000.00G1 X24.34 Y15 .23 F3000.00G1 X23.85 Y15.22 F3000.00G1 X19.04 Y15.20 F3000.00G1 X16.99 Y15.70 F3000.00G1 X15.62 Y16.42 F3000.00G1 X15.31 Y16.66 F3000.00G1 X14.86 Y15.95 F3000.00G1 X14.39 Y14.29 F3000.00G1 X14.89 Y12.97 F3000.00G1 X16.02 Y12.25 F3000.00G1 X17.19 Y11.48 F3000.00G1 X17.63 Y10. 79 F3000.00G1 X16.90 Y10.01 F3000.00G1 X16.07 Y9.45 F3000.00G1 X16.23 Y9.73 F3000.00G1 X16.50 Y10.15 F3000.00G1 X14.70 Y10.34 F3000.00G1 X13 .17 Y9.72 F3000.00G1 X12.44 Y9.03 F3000.00G1 X12.23 Y8.30 F3000.00G1 X12.53 Y7.53 F3000.00G1 X13.34 Y6.71 F3000.00G1 X15.72 Y5.44 F3000.00G1 X18.83 Y4.95 F3000.00G1 X20. 57 Y5.03 F3000.00G1 X20.57 Y5.03 F3000.00M300 S50.00 (pluma arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X27.30 Y6.65 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X29.25 Y7.52 F3000.00G1 X30.16 Y8.34 F3000.00G1 X30.46 Y9.06 F3000.00G1 X30.29 Y9.88 F3000.00G1 X29.49 Y10.84 F3000.00G1 X28.16 Y11.51 F3000.00G1 X26.25 Y11.62 F3000.00G1 X25.07 Y10.96 F3000.00G1 X25.51 Y10.50 F3000.00G1 X26.26 Y9.62 F3000. 00G1 X26.58 Y8.19 F3000.00G1 X26.44 Y7.12 F3000.00G1 X25.77 Y6.34 F3000.00G1 X25.47 Y6.07 F3000.00G1 X25.68 Y6.08 F3000.00G1 X27.30 Y6 .65 F3000.00G1 X27.30 Y6.65 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X37.06 Y21.42 F3000.00M300 S30.00 (lápiz abajo) G4 P160 (espere 160ms) G1 X37.02 Y36.41 F3000.00G1 X36.96 Y36.62 F3000.00G1 X33.06 Y36.62 F3000.00G1 X29.16 Y36.58 F3000.00G1 X29.47 Y36. 10 F3000.00G1 X29.73 Y35.05 F3000.00G1 X29.34 Y34.00 F3000.00G1 X28.36 Y33.19 F3000.00G1 X26.78 Y32.58 F3000.00G1 X24.56 Y32.18 F3000.00G1 X24 .11 Y32.04 F3000.00G1 X24.44 Y31.73 F3000.00G1 X25.27 Y31.55 F3000.00G1 X28.11 Y31.00 F3000.00G1 X28.91 Y30.55 F3000.00G1 X29.29 Y29.72 F3000. 00G1 X29.84 Y28.76 F3000.00G1 X30.44 Y28.08 F3000.00G1 X30.69 Y27.27 F3000.00G1 X30.58 Y26.46 F3000.00G1 X30.11 Y25.77 F3000.00G1 X29.82 Y25 .45 F3000.00G1 X29.90 Y25.05 F3000.00G1 X29.83 Y24.22 F3000.00G1 X28.51 Y23.12 F3000.00G1 X26.38 Y22.66 F3000.00G1 X25.09 Y22.48 F3000.00G1 X24.68 Y22.25 F3000.00G1 X24.95 Y22.15 F3000.00G1 X26.03 Y21.82 F3000.00G1 X27.25 Y21.07 F3000.00G1 X27.59 Y20.36 F3000.00G1 X27.42 Y19. 68 F3000.00G1 X26.21 Y18.82 F3000.00G1 X24.70 Y18.51 F3000.00G1 X24.39 Y18.50 F3000.00G1 X24.42 Y18.22 F3000.00G1 X24.59 Y16.70 F3000.00G1 X24 .63 Y15.61 F3000.00G1 X24.39 Y15.01 F3000.00G1 X23.81 Y14.22 F3000.00G1 X23.52 Y13.85 F3000.00G1 X24.03 Y13.49 F3000.00G1 X24.69 Y12.99 F3000.00G1 X24.78 Y12.31 F3000.00G1 X24.54 Y11.48 F3000.00G1 X24.58 Y11.08 F3000.00G1 X25.21 Y11.31 F3000.00G1 X26.08 Y11.74 F3000.00G1 X27. 14 Y11.85 F3000.00G1 X28.29 Y11.66 F3000.00G1 X29.41 Y11.16 F3000.00G1 X30.24 Y10.39 F3000.00G1 X30.57 Y9.37 F3000.00G1 X30.36 Y8.29 F3000.00G1 X29.62 Y7.56 F3000. 00G1 X28.50 Y6.94 F3000.00G1 X27.96 Y6.65 F3000.00G1 X32.49 Y6.61 F3000.00G1 X37.02 Y6.63 F3000.00G1 X37.06 Y21.42 F3000.00G1 X37.06 Y21 .42 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X21.74 Y10.75 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X23.52 Y11.21 F3000.00G1 X24.24 Y11.32 F3000.00G1 X24.56 Y12.13 F3000.00G1 X24.48 Y12.99 F3000.00G1 X23.87 Y13.45 F3000.00G1 X23.38 Y13. 75 F3000.00G1 X22.69 Y13.25 F3000.00G1 X21.76 Y12.68 F3000.00G1 X21.57 Y12.14 F3000.00G1 X21.44 Y11.41 F3000.00G1 X20.80 Y10.64 F3000.00G1 X20 .54 Y10.34 F3000.00G1 X21.74 Y10.75 F3000.00G1 X21.74 Y10.75 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos.) G1 X14. 28 Y15.20 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X14.69 Y15.95 F3000.00G1 X14.87 Y16.70 F3000.00G1 X13.98 Y16.78 F3000.00G1 X13.23 Y16.33 F3000.00G1 X13.26 Y15.80 F3000.00G1 X13.54 Y15.32 F3000.00G1 X13.94 Y15.06 F3000.00G1 X14.28 Y15.20 F3000.00G1 X14.28 Y15. 20 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X23.89 Y15.40 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X24 .27 Y15.61 F3000.00G1 X24.44 Y16.05 F3000.00G1 X24.22 Y18.19 F3000.00G1 X24.03 Y18.95 F3000.00G1 X23.02 Y18.27 F3000.00G1 X20.70 Y17.13 F3000.00G1 X19.62 Y17.10 F3000.00G1 X18.46 Y17.41 F3000.00G1 X16.91 Y18.21 F3000.00G1 X16.22 Y18.67 F3000.00G1 X16.19 Y18.46 F3000.00G1 X15. 83 Y17.68 F3000.00G1 X15.47 Y16.93 F3000.00G1 X16.23 Y16.20 F3000.00G1 X18.05 Y15.51 F3000.00G1 X21.11 Y15.23 F3000.00G1 X23.89 Y15.40 F3000 .00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X21.29 Y17.47 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X23.50 Y18.80 F3000.00G1 X25.56 Y20.02 F3000.00G1 X26.14 Y20.17 F3000.00G1 X25.92 Y20.50 F3000.00G1 X24.80 Y21.28 F3000.00G1 X23.98 Y21.4 0 F3000.00G1 X22.98 Y21.10 F3000.00G1 X21.95 Y20.78 F3000.00G1 X21.63 Y20.62 F3000.00G1 X21.08 Y19.88 F3000.00G1 X20.05 Y19.10 F3000.00G1 X19 .03 Y19.22 F3000.00G1 X18.43 Y19.27 F3000.00G1 X17.95 Y19.18 F3000.00G1 X17.51 ​​Y19.96 F3000.00G1 X17.19 Y20.04 F3000.00G1 X16.57 Y20.11 F3000.00G1 X16.13 Y20.58 F3000.00G1 X15.93 Y20.86 F3000.00G1 X15.70 Y20.63 F3000.00G1 X15.78 Y19.60 F3000.00G1 X16.86 Y18.45 F3000.00G1 X19. 13 Y17.31 F3000.00G1 X20.21 Y17.23 F3000.00G1 X21.29 Y17.47 F3000.00G1 X21.29 Y17.47 F3000.00M300 S50.00 (pluma arriba) G4 P150 (espere 150ms) (Polilínea consistente de 29 segmentos.) G1 X26.41 Y19.09 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X27.14 Y19.61 F3000.00G1 X27.43 Y20.17 F3000.00G1 X27.29 Y20.74 F3000.00G1 X26.71 Y21.31 F3000.00G1 X25.56 Y21.85 F3000.00G1 X24.35 Y22.08 F3000.00G1 X21.62 Y21.55 F3000.00G1 X21.69 Y21.22 F3000. 00G1 X21.91 Y20.88 F3000.00G1 X22.79 Y21.19 F3000.00G1 X24.30 Y21.49 F3000.00G1 X25.22 Y21.29 F3000.00G1 X25.94 Y20.72 F3000.00G1 X26.24 Y20 .20 F300 0.00G1 X25.65 Y19.87 F3000.00G1 X24.63 Y19.41 F3000.00G1 X24.25 Y18.98 F3000.00G1 X24.58 Y18.70 F3000.00G1 X25.38 Y18.71 F3000.00G1 X26.41 Y19.09 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X20.47 Y19.52 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X21.59 Y21.02 F3000.00G1 X21.45 Y21.31 F3000.00G1 X20.18 Y21.30 F3000.00G1 X18.93 Y20.60 F3000.00G1 X18.73 Y19.89 F3000.00G1 X19.06 Y19 .38 F3000.00G1 X19.71 Y19.20 F3000.00G1 X20.47 Y19.52 F3000.00G1 X20.47 Y19.52 F3000.00M300 S50.00 (lápiz arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos.) G1 X18.40 Y19.46 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X18.59 Y20.01 F3000.00G1 X18.80 Y20.68 F3000.00G1 X19.52 Y21. 20 F3000.00G1 X19.94 Y21.43 F3000.00G1 X19.77 Y21.57 F3000.00G1 X19.01 Y21.70 F3000.00G1 X18.36 Y21.46 F3000.00G1 X17.92 Y20.91 F3000.00G1 X17 .75 Y20.12 F3000.00G1 X18.11 Y19.31 F3000.00G1 X18.40 Y19.46 F3000.00M300 S50.00 (bolígrafo arriba) G4 P150 (espere 150ms) (Polyline consisti ng de 29 segmentos.) G1 X17.34 Y20.21 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X17.57 Y20.59 F3000.00G1 X18.44 Y21.73 F3000.00G1 X18. 77 Y21.86 F3000.00G1 X18.44 Y21.92 F3000.00G1 X17.48 Y21.91 F3000.00G1 X16.63 Y21.60 F3000.00G1 X16.25 Y20.93 F3000.00G1 X16.60 Y20.24 F3000 .00G1 X17.34 Y20.21 F3000.00G1 X17.34 Y20.21 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X16.11 Y21.33 F3000. 00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X17.34 Y22.06 F3000.00G1 X18.96 Y21.93 F3000.00G1 X19.98 Y21.60 F3000.00G1 X22.66 Y21.94 F3000. 00G1 X25.66 Y22.90 F3000.00G1 X27.77 Y24.32 F3000.00G1 X28.39 Y24.96 F3000.00G1 X27.58 Y24.90 F3000.00G1 X25.33 Y24.89 F3000.00G1 X26.59 Y25 .01 F3000.00G1 X28.53 Y25.22 F3000.00G1 X29.82 Y25.72 F3000.00G1 X30.47 Y26.50 F3000.00G1 X30.47 Y27.56 F3000.00G1 X29.78 Y28.65 F3000.00G1 X28.52 Y29.02 F3000.00G1 X27.29 Y28.75 F3000.00G1 X26.23 Y27.86 F3000.00G1 X25.65 Y27.41 F3000.00G1 X24.92 Y27.29 F3000.00G1 X24.65 Y27. 31 F30 00.00G1 X24.86 Y27.34 F3000.00G1 X25.18 Y27.38 F3000.00G1 X24.95 Y27.67 F3000.00G1 X24.54 Y28.37 F3000.00G1 X23.69 Y29.39 F3000.00G1 X23.07 Y30.03 F3000.00G1 X23.26 Y29.99 F3000.00G1 X24.15 Y29.94 F3000.00G1 X24.73 Y30.08 F3000.00G1 X24.88 Y30.40 F3000.00G1 X25.06 Y30.76 F3000. 00G1 X25.72 Y30.30 F3000.00G1 X26.44 Y29.84 F3000.00G1 X27.29 Y29.51 F3000.00G1 X28.61 Y29.15 F3000.00G1 X29.24 Y29.13 F3000.00G1 X29.14 Y29 .58 F3000.00G1 X28.98 Y30.21 F3000.00G1 X27.91 Y30.88 F3000.00G1 X25.68 Y31.34 F3000.00G1 X22.80 Y31.52 F3000.00G1 X19.80 Y31.37 F3000.00G1 X18.50 Y31.23 F3000.00G1 X18.49 Y31.31 F3000.00G1 X22.58 Y31.67 F3000.00G1 X24.11 Y31.73 F3000.00G1 X23.99 Y31.95 F3000.00G1 X23.36 Y32. 13 F3000.00G1 X20.76 Y32.50 F3000.00G1 X20.31 Y32.72 F3000.00G1 X21.00 Y32.57 F3000.00G1 X23.09 Y32.33 F3000.00G1 X25.50 Y32.44 F3000.00G1 X27 .74 Y33.07 F3000.00G1 X29.12 Y34.03 F3000.00G1 X29.56 Y35.31 F3000.00G1 X28.81 Y36.44 F3000.00G1 X27.64 Y37.03 F3000.00G1 X25.83 Y37.40 F3000.00G1 X21.36 Y37.42 F30 00.00G1 X17.13 Y36.41 F3000.00G1 X13.56 Y34.53 F3000.00G1 X12.16 Y33.30 F3000.00G1 X11.08 Y31.92 F3000.00G1 X10.41 Y30.48 F3000.00G1 X10.25 Y28.79 F3000.00G1 X10.59 Y26.73 F3000.00G1 X10.96 Y25.92 F3000.00G1 X11.64 Y26.09 F3000.00G1 X14.41 Y26.25 F3000.00G1 X14.93 Y26.37 F3000. 00G1 X18.16 Y28.80 F3000.00G1 X19.16 Y29.37 F3000.00G1 X19.89 Y29.55 F3000.00G1 X21.95 Y29.85 F3000.00G1 X21.69 Y29.97 F3000.00G1 X21.49 Y30 .07 F3000.00G1 X22.66 Y29.69 F3000.00G1 X23.99 Y28.19 F3000.00G1 X22.32 Y28.67 F3000.00G1 X19.99 Y29.36 F3000.00G1 X19.26 Y29.28 F3000.00G1 X18.96 Y28.62 F3000.00G1 X18.86 Y28.24 F3000.00G1 X18.84 Y28.58 F3000.00G1 X18.72 Y28.93 F3000.00G1 X16.87 Y27.79 F3000.00G1 X15.17 Y26. 36 F3000.00G1 X15.64 Y25.80 F3000.00G1 X16.13 Y25.37 F3000.00G1 X15.74 Y25.56 F3000.00G1 X14.85 Y25.99 F3000.00G1 X13.66 Y26.16 F3000.00G1 X11 .44 Y25.87 F3000.00G1 X10.64 Y25.45 F3000.00G1 X10.13 Y24.87 F3000.00G1 X10.03 Y23.93 F3000.00G1 X10.90 Y22.46 F3000.00G1 X12.38 Y21.47 F3000.00G1 X15.35 Y20.88 F30 00.00G1 X16.11 Y21.33 F3000.00G1 X16.11 Y21.33 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X20.69 Y22.24 F3000. 00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X20.79 Y22.76 F3000.00G1 X21.29 Y23.38 F3000.00G1 X22.37 Y23.78 F3000.00G1 X23.34 Y23.52 F3000. 00G1 X23.44 Y23.35 F3000.00G1 X23.10 Y23.48 F3000.00G1 X22.40 Y23.62 F3000.00G1 X21.47 Y23.27 F3000.00G1 X20.95 Y22.70 F3000.00G1 X20.99 Y22 .34 F3000.00G1 X20.95 Y22.21 F3000.00G1 X20.69 Y22.24 F3000.00M300 S50.00 (pluma arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X14.38 Y22. 80 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X13.38 Y23.55 F3000.00G1 X13.10 Y23.93 F3000.00G1 X13.67 Y24.07 F3000.00G1 X14.55 Y23. 88 F3000.00G1 X14.63 Y23.70 F3000.00G1 X14.39 Y23.52 F3000.00G1 X14.16 Y23.28 F3000.00G1 X14.51 Y22.88 F3000.00G1 X15.06 Y22.64 F3000.00G1 X15 .20 Y22.59 F3000.00G1 X14.92 Y22.47 F3000.00G1 X14.38 Y22.80 F3000.00G1 X14.38 Y22.80 F3000.00M300 S50.00 (pluma arriba) G4 P150 (wai t 150ms) (Polilínea que consta de 29 segmentos.) G1 X12.06 Y23.03 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X12.09 Y23.74 F3000.00G1 X12.87 Y24.26 F3000.00G1 X13.76 Y24.43 F3000.00G1 X14.60 Y24.23 F3000.00G1 X16.38 Y23.00 F3000.00G1 X15.54 Y23.51 F3000.00G1 X14.54 Y24.12 F3000.00G1 X13. 63 Y24.26 F3000.00G1 X12.46 Y23.91 F3000.00G1 X12.19 Y23.55 F3000.00G1 X12.21 Y23.14 F3000.00G1 X12.23 Y22.89 F3000.00G1 X12.06 Y23.03 F3000 .00G1 X12.06 Y23.03 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X21.77 Y26.53 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X20.93 Y27.02 F3000.00G1 X20.39 Y27.69 F3000.00G1 X20.47 Y29.03 F3000.00G1 X20.47 Y28.66 F3000.00G1 X20.46 Y27.93 F3000. 00G1 X20.81 Y27.32 F3000.00G1 X20.97 Y27.19 F3000.00G1 X20.93 Y27.34 F3000.00G1 X21.01 Y27.75 F3000.00G1 X21.46 Y27.92 F3000.00G1 X21.99 Y27 .74 F3000.00G1 X22.19 Y27.29 F3000.00G1 X21.82 Y26.88 F3000.00G1 X21.45 Y26.76 F3000.00G1 X21.85 Y26.63 F3000.00G1 X22.79 Y26.50 F3 000.00G1 X23.47 Y26.76 F3000.00G1 X23.76 Y27.26 F3000.00G1 X23.87 Y27.64 F3000.00G1 X23.99 Y27.52 F3000.00G1 X23.83 Y26.97 F3000.00G1 X23.03 Y26.40 F3000.00G1 X21.77 Y26.53 F3000.00G1 X21.77 Y26.53 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X27.79 Y22 .99 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X29.58 Y24.08 F3000.00G1 X29.65 Y25.26 F3000.00G1 X29.13 Y25.25 F3000.00G1 X28.43 Y24 .71 F3000.00G1 X26.00 Y22.88 F3000.00G1 X26.04 Y22.79 F3000.00G1 X27.79 Y22.99 F3000.00G1 X27.79 Y22.99 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos.) G1 X25.85 Y27.75 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X26.10 Y28.24 F3000.00G1 X25.81 Y28. 87 F3000.00G1 X24.91 Y29.47 F3000.00G1 X24.81 Y29.07 F3000.00G1 X25.01 Y28.67 F3000.00G1 X25.41 Y28.54 F3000.00G1 X25.55 Y28.20 F3000.00G1 X25 .36 Y27.82 F3000.00G1 X25.25 Y27.58 F3000.00G1 X25.43 Y27.46 F3000.00G1 X25.85 Y27.75 F3000.00M300 S50.00 (pluma arriba) G4 P150 (wa it 150ms) (Polilínea que consta de 29 segmentos.) G1 X23.53 Y28.63 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X22.85 Y29.32 F3000.00G1 X22.16 Y29.64 F3000.00G1 X21.18 Y29.54 F3000.00G1 X20.71 Y29.43 F3000.00G1 X22.20 Y28.86 F3000.00G1 X23.73 Y28.29 F3000.00G1 X23.53 Y28.63 F3000.00G1 X23. 53 Y28.63 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X27.46 Y28.97 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms ) G1 X27.72 Y29.09 F3000.00G1 X26.09 Y29.77 F3000.00G1 X25.56 Y29.96 F3000.00G1 X25.77 Y29.98 F3000.00G1 X25.59 Y30.22 F3000.00G1 X25.15 Y30.48 F3000.00G1 X25.02 Y30.03 F3000.00G1 X25.02 Y29.65 F3000.00G1 X25.34 Y29.43 F3000.00G1 X26.04 Y28.78 F3000.00G1 X26.34 Y28.31 F3000. 00G1 X26.77 Y28.61 F3000.00G1 X27.46 Y28.97 F3000.00G1 X27.46 Y28.97 F3000.00M300 S50.00 (lápiz arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X24.71 Y29.72 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X24.20 Y29.82 F3000.00G1 X23.65 Y29.70 F3000.0 0G1 X24.07 Y29.24 F3000.00G1 X24.53 Y28.81 F3000.00G1 X24.62 Y29.16 F3000.00G1 X24.71 Y29.72 F3000.00G1 X24.71 Y29.72 F3000.00M300 S50.00 ( lápiz hacia arriba) G4 P150 (espere 150 ms) (Polilínea que consta de 29 segmentos) G1 X5.54 Y5.46 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X5.91 Y5.48 F3000.00G1 X5.65 Y5.39 F3000.00G1 X5.54 Y5.46 F3000.00G1 X5.54 Y5.46 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X6 .11 Y5.52 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X6.17 Y5.64 F3000.00G1 X6.18 Y5.47 F3000.00G1 X6.11 Y5.52 F3000.00G1 X6 .11 Y5.52 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X6.34 Y5.49 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X6.88 Y5.56 F3000.00G1 X7.42 Y5.50 F3000.00G1 X6.88 Y5.43 F3000.00G1 X6.34 Y5.49 F3000.00M300 S50.00 (bolígrafo arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos.) G1 X7.58 Y5.52 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X7.74 Y5.60 F3000.00G1 X7.8 3 Y5.48 F3000.00G1 X7.58 Y5.52 F3000.00M300 S50.00 (pluma arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X8.50 Y5.49 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X8.86 Y5.58 F3000.00G1 X9.21 Y5.51 F3000.00G1 X8.86 Y5.42 F3000.00G1 X8.50 Y5.49 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150 ms) (Polilínea que consta de 29 segmentos) G1 X6.75 Y6.41 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 (espere 160ms) G1 X6.93 Y6.46 F3000. 00G1 X6.91 Y6.29 F3000.00G1 X6.75 Y6.41 F3000.00G1 X6.75 Y6.41 F3000.00M300 S50.00 (lápiz arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X7.49 Y6.39 F3000.00M300 S30.00 (pluma abajo) G4 P160 (espere 160ms) G1 X7.53 Y6.53 F3000.00G1 X7.70 Y6.45 F3000.00G1 X7.49 Y6.39 F3000.00G1 X7.49 Y6.39 F3000.00M300 S50.00 (lápiz hacia arriba) G4 P150 (espere 150ms) (Polilínea que consta de 29 segmentos) G1 X16.85 Y4.97 F3000.00M300 S30.00 (lápiz hacia abajo) G4 P160 ( esperar 160ms) G1 X14.07 Y5.98 F3000.00G1 X13.33 Y6.40 F3000.00G1 X10.74 Y6.40 F3000.00G1 X8.14 Y6.49 F3000.00G1 X10.60 Y6.58 F3000 .00G1 X13.07 Y6.64 F3000.00G1 X12.75 Y6.98 F3000.00G1 X11.99 Y8.33 F3000.00G1 X12.30 Y9.13 F3000.00G1 X12.98 Y9.85 F3000.00G1 X14.73 Y10.48 F3000.00G1 X16.42 Y10.34 F3000.00G1 X16.89 Y10.16 F3000.00G1 X17.20 Y10.44 F3000.00G1 X17.44 Y10.92 F3000.00G1 X15.95 Y12.12 F3000. 00G1 X14.52 Y13.21 F3000.00G1 X14.17 Y14.50 F3000.00G1 X14.18 Y14.85 F3000.00G1 X13.90 Y14.95 F3000.00G1 X13.30 Y15.34 F3000.00G1 X13.02 Y16 .08 F3000.00G1 X13.23 Y16.62 F3000.00G1 X14.03 Y16.94 F3000.00G1 X14.80 Y16.89 F3000.00G1 X15.21 Y16.80 F3000.00G1 X15.35 Y17.02 F3000.00G1 X15.71 Y17.77 F3000.00G1 X16.05 Y18.61 F3000.00G1 X15.77 Y19.35 F3000.00G1 X15.47 Y20.24 F3000.00G1 X15.20 Y20.73 F3000.00G1 X13.98 Y20. 91 F3000.00G1 X12.47 Y21.26 F3000.00G1 X11.32 Y21.88 F3000.00G1 X10.23 Y23.00 F3000.00G1 X9.82 Y24.17 F3000.00G1 X9.94 Y24.90 F3000.00G1 X10 .41 Y25.47 F3000.00G1 X10.77 Y25.78 F3000.00G1 X10.53 Y26.37 F3000.00G1 X10.04 Y28.07 F3000.00G1 X10.02 Y29.68 F3000.00G1 X10.50 Y31.25 F3000.00G1 X11.46 Y32.80 F3000.00G1 X 13,34 Y34.54 F3000.00G1 X15.75 Y36.02 F3000.00G1 X16.94 Y36.57 F3000.00G1 X11.31 Y36.60 F3000.00G1 X5.53 Y36.58 F3000.00G1 X5.38 Y21.60 F3000 .00G1 X5.41 Y8.55 F3000.00G1 X5.62 Y6.61 F3000.00G1 X5.85 Y6.48 F3000.00G1 X5.50 Y6.40 F3000.00G1 X5.14 Y6.40 F3000.00G1 X5.14 Y21.60 F3000.00G1 X5.14 Y36.80 F3000.00G1 X11.39 Y36.80 F3000.00G1 X17.65 Y36.80 F3000.00G1 X18.65 Y37.07 F3000.00G1 X21.13 Y37.54 F3000. 00G1 X23.70 Y37.69 F3000.00G1 X26.12 Y37.52 F3000.00G1 X28.11 Y37.03 F3000.00G1 X28.70 Y36.80 F3000.00G1 X33.01 Y36.80 F3000.00G1 X37.32 Y36 .80 F3000.00G1 X37.32 Y21.60 F3000.00G1 X37.32 Y6.40 F3000.00G1 X32.21 Y6.40 F3000.00G1 X26.73 Y6.25 F3000.00G1 X22.57 Y5.07 F3000.00G1 X16.85 Y4.97 F3000.00G1 X16.85 Y4.97 F3000.00M300 S50.00 (pen up)G4 P150 (wait 150ms)(Polyline consisting of 29 segments.)G1 X20.57 Y5.03 F3000.00M300 S30 .00 (pen down)G4 P160 (wait 160ms)G1 X23.06 Y5.34 F3000.00G1 X24.86 Y5.94 F3000.00G1 X25.99 Y6.82 F3000.00G1 X26.48 Y8.01 F3000.00G1 X26 .11 Y9.51 F3000.00G1 X24.89 Y 10.76 F3000.00G1 X23.73 Y11.07 F3000.00G1 X22.18 Y10.75 F3000.00G1 X20.76 Y10.29 F3000.00G1 X20.13 Y9.96 F3000.00G1 X19.83 Y9.40 F3000.00G1 X19.66 Y9.17 F3000.00G1 X19.74 Y9.72 F3000.00G1 X20.51 Y10.61 F3000.00G1 X21.41 Y11.91 F3000.00G1 X21.31 Y12.42 F3000.00G1 X20.85 Y12.91 F3000.00G1 X19.04 Y13.73 F3000.00G1 X18.83 Y13.81 F3000.00G1 X19.56 Y13.72 F3000.00G1 X20.90 Y13.07 F3000.00G1 X21.48 Y12.71 F3000.00G1 X21.88 Y12.90 F3000.00G1 X23.87 Y14.56 F3000.00G1 X24.34 Y15.23 F3000.00G1 X23.85 Y15.22 F3000.00G1 X19.04 Y15.20 F3000.00G1 X16.99 Y15.70 F3000.00G1 X15.62 Y16.42 F3000.00G1 X15.31 Y16.66 F3000.00G1 X14.86 Y15.95 F3000.00G1 X14.39 Y14.29 F3000.00G1 X14.89 Y12.97 F3000.00G1 X16.02 Y12.25 F3000.00G1 X17.19 Y11.48 F3000.00G1 X17.63 Y10.79 F3000.00G1 X16.90 Y10.01 F3000.00G1 X16.07 Y9.45 F3000.00G1 X16.23 Y9.73 F3000.00G1 X16.50 Y10.15 F3000.00G1 X14.70 Y10.34 F3000.00G1 X13.17 Y9.72 F3000.00G1 X12.44 Y9.03 F3000.00G1 X12.23 Y8.30 F3000.00G1 X12.53 Y7.53 F3000.00G1 X13.34 Y6.71 F3000 .00G1 X15.72 Y5.44 F3000.00G1 X18.83 Y4.95 F3000.00G1 X20.57 Y5.03 F3000.00G1 X20.57 Y5.03 F3000.00M300 S50.00 (pen up)G4 P150 (wait 150ms)(Polyline consisting of 29 segments.)G1 X27.30 Y6.65 F3000.00M300 S30.00 (pen down)G4 P160 (wait 160ms)G1 X29.25 Y7.52 F3000.00G1 X30.16 Y8.34 F3000.00G1 X30.46 Y9.06 F3000.00G1 X30.29 Y9.88 F3000.00G1 X29.49 Y10.84 F3000.00G1 X28.16 Y11.51 F3000.00G1 X26.25 Y11.62 F3000.00G1 X25.07 Y10.96 F3000.00G1 X25.51 Y10.50 F3000.00G1 X26.26 Y9.62 F3000.00G1 X26.58 Y8.19 F3000.00G1 X26.44 Y7.12 F3000.00G1 X25.77 Y6.34 F3000.00G1 X25.47 Y6.07 F3000.00G1 X25.68 Y6.08 F3000.00G1 X27.30 Y6.65 F3000.00G1 X27.30 Y6.65 F3000.00M300 S50.00 (pen up)G4 P150 (wait 150ms)(Polyline consisting of 29 segments.)G1 X37.06 Y21.42 F3000.00M300 S30.00 (pen down)G4 P160 (wait 160ms)G1 X37.02 Y36.41 F3000.00G1 X36.96 Y36.62 F3000.00G1 X33.06 Y36.62 F3000.00G1 X29.16 Y36.58 F3000.00G1 X29.47 Y36.10 F3000.00G1 X29.73 Y35.05 F3000.00G1 X29.34 Y34.00 F3000.00G1 X28.36 Y33.19 F3000.00G 1 X26.78 Y32.58 F3000.00G1 X24.56 Y32.18 F3000.00G1 X24.11 Y32.04 F3000.00G1 X24.44 Y31.73 F3000.00G1 X25.27 Y31.55 F3000.00G1 X28.11 Y31.00 F3000.00G1 X28.91 Y30.55 F3000.00G1 X29.29 Y29.72 F3000.00G1 X29.84 Y28.76 F3000.00G1 X30.44 Y28.08 F3000.00G1 X30.69 Y27.27 F3000.00G1 X30.58 Y26.46 F3000.00G1 X30.11 Y25.77 F3000.00G1 X29.82 Y25.45 F3000.00G1 X29.90 Y25.05 F3000.00G1 X29.83 Y24.22 F3000.00G1 X28.51 Y23.12 F3000.00G1 X26.38 Y22.66 F3000.00G1 X25.09 Y22.48 F3000.00G1 X24.68 Y22.25 F3000.00G1 X24.95 Y22.15 F3000.00G1 X26.03 Y21.82 F3000.00G1 X27.25 Y21.07 F3000.00G1 X27.59 Y20.36 F3000.00G1 X27.42 Y19.68 F3000.00G1 X26.21 Y18.82 F3000.00G1 X24.70 Y18.51 F3000.00G1 X24.39 Y18.50 F3000.00G1 X24.42 Y18.22 F3000.00G1 X24.59 Y16.70 F3000.00G1 X24.63 Y15.61 F3000.00G1 X24.39 Y15.01 F3000.00G1 X23.81 Y14.22 F3000.00G1 X23.52 Y13.85 F3000.00G1 X24.03 Y13.49 F3000.00G1 X24.69 Y12.99 F3000.00G1 X24.78 Y12.31 F3000.00G1 X24.54 Y11.48 F3000.00G1 X24.58 Y11.08 F3000.00G1 X25.21 Y11.31 F3000.00G 1 X26.08 Y11.74 F3000.00G1 X27.14 Y11.85 F3000.00G1 X28.29 Y11.66 F3000.00G1 X29.41 Y11.16 F3000.00G1 X30.24 Y10.39 F3000.00G1 X30.57 Y9.37 F3000.00...This file has been truncated, please download it to see its full contents.
Stepper CodeArduino
//AMIT#include #include #define LINE_BUFFER_LENGTH 512char STEP =MICROSTEP;// Servo position for Up and Down const int penZUp =115;const int penZDown =83;// Servo on PWM pin 10const int penServoPin =10;// Should be right for DVD steppers, but is not too important hereconst int stepsPerRevolution =48; // create servo object to control a servo Servo penServo; // Initialize steppers for X- and Y-axis using this Arduino pins for the L293D H-bridgeAF_Stepper myStepperY(stepsPerRevolution,1); AF_Stepper myStepperX(stepsPerRevolution,2); /* Structures, global variables */struct point { float x; float y; float z; };// Current position of plotheadstruct point actuatorPos;// Drawing settings, should be OKfloat StepInc =1;int StepDelay =0;int LineDelay =0;int penDelay =50;// Motor steps to go 1 millimeter.// Use test sketch to go 100 steps. Measure the length of line. // Calculate steps per mm. Enter here.float StepsPerMillimeterX =100.0;float StepsPerMillimeterY =100.0;// Drawing robot limits, in mm// OK to start with. Could go up to 50 mm if calibrated well. float Xmin =0;float Xmax =40;float Ymin =0;float Ymax =40;float Zmin =0;float Zmax =1;float Xpos =Xmin;float Ypos =Ymin;float Zpos =Zmax; // Set to true to get debug output.boolean verbose =false;// Needs to interpret // G1 for moving// G4 P300 (wait 150ms)// M300 S30 (pen down)// M300 S50 (pen up)// Discard anything with a (// Discard any other command!/********************** * void setup() - Initialisations ***********************/void setup() { // Setup Serial.begin( 9600 ); penServo.attach(penServoPin); penServo.write(penZUp); delay(100); // Decrease if necessary myStepperX.setSpeed(600); myStepperY.setSpeed(600); // Set &move to initial default position // TBD // Notifications!!! Serial.println("Mini CNC Plotter alive and kicking!"); Serial.print("X range is from "); Serial.print(Xmin); Serial.print(" to "); Serial.print(Xmax); Serial.println(" mm."); Serial.print("Y range is from "); Serial.print(Ymin); Serial.print(" to "); Serial.print(Ymax); Serial.println(" mm."); }/********************** * void loop() - Main loop ***********************/void loop() { delay(100); char line[ LINE_BUFFER_LENGTH ]; char c; int lineIndex; bool lineIsComment, lineSemiColon; lineIndex =0; lineSemiColon =false; lineIsComment =false; while (1) { // Serial reception - Mostly from Grbl, added semicolon support while ( Serial.available()>0 ) { c =Serial.read(); if (( c =='\n') || (c =='\r') ) { // End of line reached if ( lineIndex> 0 ) { // Line is complete. Then execute! line[ lineIndex ] ='\0'; // Terminate string if (verbose) { Serial.print( "Received :"); Serial.println( line ); } processIncomingLine( line, lineIndex ); lineIndex =0; } else { // Empty or comment line. Skip block. } lineIsComment =false; lineSemiColon =false; Serial.println("ok"); } else { if ( (lineIsComment) || (lineSemiColon) ) { // Throw away all comment characters if ( c ==')' ) lineIsComment =false; // End of comment. Resume line. } else { if ( c <=' ' ) { // Throw away whitepace and control characters } else if ( c =='/' ) { // Block delete not supported. Ignore character. } else if ( c =='(' ) { // Enable comments flag and ignore all characters until ')' or EOL. lineIsComment =true; } else if ( c ==';' ) { lineSemiColon =true; } else if ( lineIndex>=LINE_BUFFER_LENGTH-1 ) { Serial.println( "ERROR - lineBuffer overflow" ); lineIsComment =false; lineSemiColon =false; } else if ( c>='a' &&c <='z' ) { // Upcase lowercase line[ lineIndex++ ] =c-'a'+'A'; } else { line[ lineIndex++ ] =c; } } } } }}void processIncomingLine( char* line, int charNB ) { int currentIndex =0; char buffer[ 64 ]; // Hope that 64 is enough for 1 parameter struct point newPos; newPos.x =0.0; newPos.y =0.0; // Needs to interpret // G1 for moving // G4 P300 (wait 150ms) // G1 X60 Y30 // G1 X30 Y50 // M300 S30 (pen down) // M300 S50 (pen up) // Discard anything with a ( // Discard any other command! while( currentIndex =Xmax) { x1 =Xmax; } if (x1 <=Xmin) { x1 =Xmin; } if (y1>=Ymax) { y1 =Ymax; } if (y1 <=Ymin) { y1 =Ymin; } if (verbose) { Serial.print("Xpos, Ypos:"); Serial.print(Xpos); Serial.print(","); Serial.print(Ypos); Serial.println (""); } if (verbose) { Serial.print("x1, y1:"); Serial.print(x1); Serial.print(","); Serial.print(y1); Serial.println (""); } // Convert coordinates to steps x1 =(int)(x1*StepsPerMillimeterX); y1 =(int)(y1*StepsPerMillimeterY); float x0 =Xpos; float y0 =Ypos; // Let's find out the change for the coordinates long dx =abs(x1-x0); long dy =abs(y1-y0); int sx =x0 dy) { for (i=0; i=dx) { over-=dx; myStepperY.onestep(sy,STEP); } delay(StepDelay); } } else { for (i=0; i=dy) { over-=dy; myStepperX.onestep(sx,STEP); } delay(StepDelay); } } if (verbose) { Serial.print("dx, dy:"); Serial.print(dx); Serial.print(","); Serial.print(dy); Serial.println (""); } if (verbose) { Serial.print("Going to ("); Serial.print(x0); Serial.print(","); Serial.print(y0); Serial.println(")"); } // Delay before any next lines are submitted delay(LineDelay); // Update the positions Xpos =x1; Ypos =y1;}// Raises penvoid penUp() { penServo.write(penZUp); delay(penDelay); Zpos=Zmax; digitalWrite(15, LOW); digitalWrite(16, HIGH); if (verbose) { Serial.println("Pen up!"); } }// Lowers penvoid penDown() { penServo.write(penZDown); delay(penDelay); Zpos=Zmin; digitalWrite(15, HIGH); digitalWrite(16, LOW); if (verbose) { Serial.println("Pen down."); }}
LibrariesArduino
// Adafruit Motor shield library// copyright Adafruit Industries LLC, 2009// this code is public domain, enjoy!#if (ARDUINO>=100) #include "Arduino.h"#else #if defined(__AVR__) #include  #endif #include "WProgram.h"#endif#include "AFMotor.h"static uint8_t latch_state;#if (MICROSTEPS ==8)uint8_t microstepcurve[] ={0, 50, 98, 142, 180, 212, 236, 250, 255};#elif (MICROSTEPS ==16)uint8_t microstepcurve[] ={0, 25, 50, 74, 98, 120, 141, 162, 180, 197, 212, 225, 236, 244, 250, 253, 255};#endifAFMotorController::AFMotorController(void) { TimerInitalized =false;}void AFMotorController::enable(void) { // setup the latch /* LATCH_DDR |=_BV(LATCH); ENABLE_DDR |=_BV(ENABLE); CLK_DDR |=_BV(CLK); SER_DDR |=_BV(SER); */ pinMode(MOTORLATCH, OUTPUT); pinMode(MOTORENABLE, OUTPUT); pinMode(MOTORDATA, OUTPUT); pinMode(MOTORCLK, OUTPUT); latch_state =0; latch_tx(); // "reset" //ENABLE_PORT &=~_BV(ENABLE); // enable the chip outputs! digitalWrite(MOTORENABLE, LOW);}void AFMotorController::latch_tx(void) { uint8_t i; //LATCH_PORT &=~_BV(LATCH); digitalWrite(MOTORLATCH, LOW); //SER_PORT &=~_BV(SER); digitalWrite(MOTORDATA, LOW); for (i=0; i<8; i++) { //CLK_PORT &=~_BV(CLK); digitalWrite(MOTORCLK, LOW); if (latch_state &_BV(7-i)) { //SER_PORT |=_BV(SER); digitalWrite(MOTORDATA, HIGH); } else { //SER_PORT &=~_BV(SER); digitalWrite(MOTORDATA, LOW); } //CLK_PORT |=_BV(CLK); digitalWrite(MOTORCLK, HIGH); } //LATCH_PORT |=_BV(LATCH); digitalWrite(MOTORLATCH, HIGH);}static AFMotorController MC;/****************************************** MOTORS******************************************/inline void initPWM1(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) TCCR2A |=_BV(COM2A1) | _BV(WGM20) | _BV(WGM21); // fast PWM, turn on oc2a TCCR2B =freq &0x7; OCR2A =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) TCCR1A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc1a TCCR1B =(freq &0x7) | _BV(WGM12); OCR1A =0;#elif defined(__PIC32MX__) #if defined(PIC32_USE_PIN9_FOR_M1_PWM) // Make sure that pin 11 is an input, since we have tied together 9 and 11 pinMode(9, OUTPUT); pinMode(11, INPUT); if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC4 (pin 9) in PWM mode, with Timer2 as timebase OC4CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC4RS =0x0000; OC4R =0x0000; #elif defined(PIC32_USE_PIN10_FOR_M1_PWM) // Make sure that pin 11 is an input, since we have tied together 9 and 11 pinMode(10, OUTPUT); pinMode(11, INPUT); if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC5 (pin 10) in PWM mode, with Timer2 as timebase OC5CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC5RS =0x0000; OC5R =0x0000; #else // If we are not using PWM for pin 11, then just do digital digitalWrite(11, LOW); #endif#else #error "This chip is not supported!"#endif #if !defined(PIC32_USE_PIN9_FOR_M1_PWM) &&!defined(PIC32_USE_PIN10_FOR_M1_PWM) pinMode(11, OUTPUT); #endif}inline void setPWM1(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) OCR2A =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) OCR1A =s;#elif defined(__PIC32MX__) #if defined(PIC32_USE_PIN9_FOR_M1_PWM) // Set the OC4 (pin 9) PMW duty cycle from 0 to 255 OC4RS =s; #elif defined(PIC32_USE_PIN10_FOR_M1_PWM) // Set the OC5 (pin 10) PMW duty cycle from 0 to 255 OC5RS =s; #else // If we are not doing PWM output for M1, then just use on/off if (s> 127) { digitalWrite(11, HIGH); } else { digitalWrite(11, LOW); } #endif#else #error "This chip is not supported!"#endif}inline void initPWM2(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2B (pin 3) TCCR2A |=_BV(COM2B1) | _BV(WGM20) | _BV(WGM21); // fast PWM, turn on oc2b TCCR2B =freq &0x7; OCR2B =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 3 is now PE5 (OC3C) TCCR3A |=_BV(COM1C1) | _BV(WGM10); // fast PWM, turn on oc3c TCCR3B =(freq &0x7) | _BV(WGM12); OCR3C =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC1 (pin3) in PWM mode, with Timer2 as timebase OC1CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC1RS =0x0000; OC1R =0x0000;#else #error "This chip is not supported!"#endif pinMode(3, OUTPUT);}inline void setPWM2(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) OCR2B =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) OCR3C =s;#elif defined(__PIC32MX__) // Set the OC1 (pin3) PMW duty cycle from 0 to 255 OC1RS =s;#else #error "This chip is not supported!"#endif}inline void initPWM3(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A / PD6 (pin 6) TCCR0A |=_BV(COM0A1) | _BV(WGM00) | _BV(WGM01); // fast PWM, turn on OC0A //TCCR0B =freq &0x7; OCR0A =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) TCCR4A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc4a TCCR4B =(freq &0x7) | _BV(WGM12); //TCCR4B =1 | _BV(WGM12); OCR4A =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC3 (pin 6) in PWM mode, with Timer2 as timebase OC3CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC3RS =0x0000; OC3R =0x0000;#else #error "This chip is not supported!"#endif pinMode(6, OUTPUT);}inline void setPWM3(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A on PB3 (Arduino pin #6) OCR0A =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) OCR4A =s;#elif defined(__PIC32MX__) // Set the OC3 (pin 6) PMW duty cycle from 0 to 255 OC3RS =s;#else #error "This chip is not supported!"#endif}inline void initPWM4(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0B / PD5 (pin 5) TCCR0A |=_BV(COM0B1) | _BV(WGM00) | _BV(WGM01); // fast PWM, turn on oc0a //TCCR0B =freq &0x7; OCR0B =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 5 is now PE3 (OC3A) TCCR3A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc3a TCCR3B =(freq &0x7) | _BV(WGM12); //TCCR4B =1 | _BV(WGM12); OCR3A =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC2 (pin 5) in PWM mode, with Timer2 as timebase OC2CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC2RS =0x0000; OC2R =0x0000;#else #error "This chip is not supported!"#endif pinMode(5, OUTPUT);}inline void setPWM4(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A on PB3 (Arduino pin #6) OCR0B =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) OCR3A =s;#elif defined(__PIC32MX__) // Set the OC2 (pin 5) PMW duty cycle from 0 to 255 OC2RS =s;#else #error "This chip is not supported!"#endif}AF_DCMotor::AF_DCMotor(uint8_t num, uint8_t freq) { motornum =num; pwmfreq =freq; MC.enable(); switch (num) { case 1:latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B); // set both motor pins to 0 MC.latch_tx(); initPWM1(freq); descanso; case 2:latch_state &=~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // set both motor pins to 0 MC.latch_tx(); initPWM2(freq); descanso; case 3:latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B); // set both motor pins to 0 MC.latch_tx(); initPWM3(freq); descanso; case 4:latch_state &=~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // set both motor pins to 0 MC.latch_tx(); initPWM4(freq); descanso; }}void AF_DCMotor::run(uint8_t cmd) { uint8_t a, b; switch (motornum) { case 1:a =MOTOR1_A; b =MOTOR1_B; descanso; case 2:a =MOTOR2_A; b =MOTOR2_B; descanso; case 3:a =MOTOR3_A; b =MOTOR3_B; descanso; case 4:a =MOTOR4_A; b =MOTOR4_B; descanso; default:return; } switch (cmd) { case FORWARD:latch_state |=_BV(a); latch_state &=~_BV(b); MC.latch_tx(); descanso; case BACKWARD:latch_state &=~_BV(a); latch_state |=_BV(b); MC.latch_tx(); descanso; case RELEASE:latch_state &=~_BV(a); // A and B both low latch_state &=~_BV(b); MC.latch_tx(); descanso; }}void AF_DCMotor::setSpeed(uint8_t speed) { switch (motornum) { case 1:setPWM1(speed); descanso; case 2:setPWM2(speed); descanso; case 3:setPWM3(speed); descanso; case 4:setPWM4(speed); descanso; }}/****************************************** STEPPERS******************************************/AF_Stepper::AF_Stepper(uint16_t steps, uint8_t num) { MC.enable(); revsteps =steps; steppernum =num; currentstep =0; if (steppernum ==1) { latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B) &~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // all motor pins to 0 MC.latch_tx(); // enable both H bridges pinMode(11, OUTPUT); pinMode(3, OUTPUT); digitalWrite(11, HIGH); digitalWrite(3, HIGH); // use PWM for microstepping support initPWM1(STEPPER1_PWM_RATE); initPWM2(STEPPER1_PWM_RATE); setPWM1(255); setPWM2(255); } else if (steppernum ==2) { latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B) &~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // all motor pins to 0 MC.latch_tx(); // enable both H bridges pinMode(5, OUTPUT); pinMode (6, SALIDA); digitalWrite(5, HIGH); digitalWrite(6, HIGH); // use PWM for microstepping support // use PWM for microstepping support initPWM3(STEPPER2_PWM_RATE); initPWM4(STEPPER2_PWM_RATE); setPWM3(255); setPWM4(255); }}void AF_Stepper::setSpeed(uint16_t rpm) { usperstep =60000000 / ((uint32_t)revsteps * (uint32_t)rpm); steppingcounter =0;}void AF_Stepper::release(void) { if (steppernum ==1) { latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B) &~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // all motor pins to 0 MC.latch_tx(); } else if (steppernum ==2) { latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B) &~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // all motor pins to 0 MC.latch_tx(); }}void AF_Stepper::step(uint16_t steps, uint8_t dir, uint8_t style) { uint32_t uspers =usperstep; uint8_t ret =0; if (style ==INTERLEAVE) { uspers /=2; } else if (style ==MICROSTEP) { uspers /=MICROSTEPS; steps *=MICROSTEPS;#ifdef MOTORDEBUG Serial.print("steps ="); Serial.println(steps, DEC);#endif } while (steps--) { ret =onestep(dir, style); delay(uspers/1000); // in ms steppingcounter +=(uspers % 1000); if (steppingcounter>=1000) { delay(1); steppingcounter -=1000; } } if (style ==MICROSTEP) { while ((ret !=0) &&(ret !=MICROSTEPS)) { ret =onestep(dir, style); delay(uspers/1000); // in ms steppingcounter +=(uspers % 1000); if (steppingcounter>=1000) { delay(1); steppingcounter -=1000; } } }}uint8_t AF_Stepper::onestep(uint8_t dir, uint8_t style) { uint8_t a, b, c, d; uint8_t ocrb, ocra; ocra =ocrb =255; if (steppernum ==1) { a =_BV(MOTOR1_A); b =_BV(MOTOR2_A); c =_BV(MOTOR1_B); d =_BV(MOTOR2_B); } else if (steppernum ==2) { a =_BV(MOTOR3_A); b =_BV(MOTOR4_A); c =_BV(MOTOR3_B); d =_BV(MOTOR4_B); } else { return 0; } // next determine what sort of stepping procedure we're up to if (style ==SINGLE) { if ((currentstep/(MICROSTEPS/2)) % 2) { // we're at an odd step, weird if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } else { // go to the next even step if (dir ==FORWARD) { currentstep +=MICROSTEPS; } else { currentstep -=MICROSTEPS; } } } else if (style ==DOUBLE) { if (! (currentstep/(MICROSTEPS/2) % 2)) { // we're at an even step, weird if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } else { // go to the next odd step if (dir ==FORWARD) { currentstep +=MICROSTEPS; } else { currentstep -=MICROSTEPS; } } } else if (style ==INTERLEAVE) { if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } if (style ==MICROSTEP) { if (dir ==FORWARD) { currentstep++; } else { // BACKWARDS currentstep--; } currentstep +=MICROSTEPS*4; currentstep %=MICROSTEPS*4; ocra =ocrb =0; if ( (currentstep>
=0) &&(currentstep
=MICROSTEPS) &&(currentstep
=MICROSTEPS*2) &&(currentstep
=MICROSTEPS*3) &&(currentstep  #endif #include "WProgram.h"#endif#include "AFMotor.h"static uint8_t latch_state;#if (MICROSTEPS ==8)uint8_t microstepcurve[] ={0, 50, 98, 142, 180, 212, 236, 250, 255};#elif (MICROSTEPS ==16)uint8_t microstepcurve[] ={0, 25, 50, 74, 98, 120, 141, 162, 180, 197, 212, 225, 236, 244, 250, 253, 255};#endifAFMotorController::AFMotorController(void) { TimerInitalized =false;}void AFMotorController::enable(void) { // setup the latch /* LATCH_DDR |=_BV(LATCH); ENABLE_DDR |=_BV(ENABLE); CLK_DDR |=_BV(CLK); SER_DDR |=_BV(SER); */ pinMode(MOTORLATCH, OUTPUT); pinMode(MOTORENABLE, OUTPUT); pinMode(MOTORDATA, OUTPUT); pinMode(MOTORCLK, OUTPUT); latch_state =0; latch_tx(); // "reset" //ENABLE_PORT &=~_BV(ENABLE); // enable the chip outputs! digitalWrite(MOTORENABLE, LOW);}void AFMotorController::latch_tx(void) { uint8_t i; //LATCH_PORT &=~_BV(LATCH); digitalWrite(MOTORLATCH, LOW); //SER_PORT &=~_BV(SER); digitalWrite(MOTORDATA, LOW); for (i=0; i<8; i++) { //CLK_PORT &=~_BV(CLK); digitalWrite(MOTORCLK, LOW); if (latch_state &_BV(7-i)) { //SER_PORT |=_BV(SER); digitalWrite(MOTORDATA, HIGH); } else { //SER_PORT &=~_BV(SER); digitalWrite(MOTORDATA, LOW); } //CLK_PORT |=_BV(CLK); digitalWrite(MOTORCLK, HIGH); } //LATCH_PORT |=_BV(LATCH); digitalWrite(MOTORLATCH, HIGH);}static AFMotorController MC;/****************************************** MOTORS******************************************/inline void initPWM1(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) TCCR2A |=_BV(COM2A1) | _BV(WGM20) | _BV(WGM21); // fast PWM, turn on oc2a TCCR2B =freq &0x7; OCR2A =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) TCCR1A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc1a TCCR1B =(freq &0x7) | _BV(WGM12); OCR1A =0;#elif defined(__PIC32MX__) #if defined(PIC32_USE_PIN9_FOR_M1_PWM) // Make sure that pin 11 is an input, since we have tied together 9 and 11 pinMode(9, OUTPUT); pinMode(11, INPUT); if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC4 (pin 9) in PWM mode, with Timer2 as timebase OC4CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC4RS =0x0000; OC4R =0x0000; #elif defined(PIC32_USE_PIN10_FOR_M1_PWM) // Make sure that pin 11 is an input, since we have tied together 9 and 11 pinMode(10, OUTPUT); pinMode(11, INPUT); if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC5 (pin 10) in PWM mode, with Timer2 as timebase OC5CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC5RS =0x0000; OC5R =0x0000; #else // If we are not using PWM for pin 11, then just do digital digitalWrite(11, LOW); #endif#else #error "This chip is not supported!"#endif #if !defined(PIC32_USE_PIN9_FOR_M1_PWM) &&!defined(PIC32_USE_PIN10_FOR_M1_PWM) pinMode(11, OUTPUT); #endif}inline void setPWM1(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) OCR2A =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) OCR1A =s;#elif defined(__PIC32MX__) #if defined(PIC32_USE_PIN9_FOR_M1_PWM) // Set the OC4 (pin 9) PMW duty cycle from 0 to 255 OC4RS =s; #elif defined(PIC32_USE_PIN10_FOR_M1_PWM) // Set the OC5 (pin 10) PMW duty cycle from 0 to 255 OC5RS =s; #else // If we are not doing PWM output for M1, then just use on/off if (s> 127) { digitalWrite(11, HIGH); } else { digitalWrite(11, LOW); } #endif#else #error "This chip is not supported!"#endif}inline void initPWM2(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2B (pin 3) TCCR2A |=_BV(COM2B1) | _BV(WGM20) | _BV(WGM21); // fast PWM, turn on oc2b TCCR2B =freq &0x7; OCR2B =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 3 is now PE5 (OC3C) TCCR3A |=_BV(COM1C1) | _BV(WGM10); // fast PWM, turn on oc3c TCCR3B =(freq &0x7) | _BV(WGM12); OCR3C =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC1 (pin3) in PWM mode, with Timer2 as timebase OC1CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC1RS =0x0000; OC1R =0x0000;#else #error "This chip is not supported!"#endif pinMode(3, OUTPUT);}inline void setPWM2(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer2A on PB3 (Arduino pin #11) OCR2B =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 11 is now PB5 (OC1A) OCR3C =s;#elif defined(__PIC32MX__) // Set the OC1 (pin3) PMW duty cycle from 0 to 255 OC1RS =s;#else #error "This chip is not supported!"#endif}inline void initPWM3(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A / PD6 (pin 6) TCCR0A |=_BV(COM0A1) | _BV(WGM00) | _BV(WGM01); // fast PWM, turn on OC0A //TCCR0B =freq &0x7; OCR0A =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) TCCR4A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc4a TCCR4B =(freq &0x7) | _BV(WGM12); //TCCR4B =1 | _BV(WGM12); OCR4A =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC3 (pin 6) in PWM mode, with Timer2 as timebase OC3CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC3RS =0x0000; OC3R =0x0000;#else #error "This chip is not supported!"#endif pinMode(6, OUTPUT);}inline void setPWM3(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A on PB3 (Arduino pin #6) OCR0A =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) OCR4A =s;#elif defined(__PIC32MX__) // Set the OC3 (pin 6) PMW duty cycle from 0 to 255 OC3RS =s;#else #error "This chip is not supported!"#endif}inline void initPWM4(uint8_t freq) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0B / PD5 (pin 5) TCCR0A |=_BV(COM0B1) | _BV(WGM00) | _BV(WGM01); // fast PWM, turn on oc0a //TCCR0B =freq &0x7; OCR0B =0;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 5 is now PE3 (OC3A) TCCR3A |=_BV(COM1A1) | _BV(WGM10); // fast PWM, turn on oc3a TCCR3B =(freq &0x7) | _BV(WGM12); //TCCR4B =1 | _BV(WGM12); OCR3A =0;#elif defined(__PIC32MX__) if (!MC.TimerInitalized) { // Set up Timer2 for 80MHz counting fro 0 to 256 T2CON =0x8000 | ((freq &0x07) <<4); // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=, T32=0, TCS=0; // ON=1, FRZ=0, SIDL=0, TGATE=0, TCKPS=0, T32=0, TCS=0 TMR2 =0x0000; PR2 =0x0100; MC.TimerInitalized =true; } // Setup OC2 (pin 5) in PWM mode, with Timer2 as timebase OC2CON =0x8006; // OC32 =0, OCTSEL=0, OCM=6 OC2RS =0x0000; OC2R =0x0000;#else #error "This chip is not supported!"#endif pinMode(5, OUTPUT);}inline void setPWM4(uint8_t s) {#if defined(__AVR_ATmega8__) || \ defined(__AVR_ATmega48__) || \ defined(__AVR_ATmega88__) || \ defined(__AVR_ATmega168__) || \ defined(__AVR_ATmega328P__) // use PWM from timer0A on PB3 (Arduino pin #6) OCR0B =s;#elif defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) // on arduino mega, pin 6 is now PH3 (OC4A) OCR3A =s;#elif defined(__PIC32MX__) // Set the OC2 (pin 5) PMW duty cycle from 0 to 255 OC2RS =s;#else #error "This chip is not supported!"#endif}AF_DCMotor::AF_DCMotor(uint8_t num, uint8_t freq) { motornum =num; pwmfreq =freq; MC.enable(); switch (num) { case 1:latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B); // set both motor pins to 0 MC.latch_tx(); initPWM1(freq); descanso; case 2:latch_state &=~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // set both motor pins to 0 MC.latch_tx(); initPWM2(freq); descanso; case 3:latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B); // set both motor pins to 0 MC.latch_tx(); initPWM3(freq); descanso; case 4:latch_state &=~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // set both motor pins to 0 MC.latch_tx(); initPWM4(freq); descanso; }}void AF_DCMotor::run(uint8_t cmd) { uint8_t a, b; switch (motornum) { case 1:a =MOTOR1_A; b =MOTOR1_B; descanso; case 2:a =MOTOR2_A; b =MOTOR2_B; descanso; case 3:a =MOTOR3_A; b =MOTOR3_B; descanso; case 4:a =MOTOR4_A; b =MOTOR4_B; descanso; default:return; } switch (cmd) { case FORWARD:latch_state |=_BV(a); latch_state &=~_BV(b); MC.latch_tx(); descanso; case BACKWARD:latch_state &=~_BV(a); latch_state |=_BV(b); MC.latch_tx(); descanso; case RELEASE:latch_state &=~_BV(a); // A and B both low latch_state &=~_BV(b); MC.latch_tx(); descanso; }}void AF_DCMotor::setSpeed(uint8_t speed) { switch (motornum) { case 1:setPWM1(speed); descanso; case 2:setPWM2(speed); descanso; case 3:setPWM3(speed); descanso; case 4:setPWM4(speed); descanso; }}/****************************************** STEPPERS******************************************/AF_Stepper::AF_Stepper(uint16_t steps, uint8_t num) { MC.enable(); revsteps =steps; steppernum =num; currentstep =0; if (steppernum ==1) { latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B) &~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // all motor pins to 0 MC.latch_tx(); // enable both H bridges pinMode(11, OUTPUT); pinMode(3, OUTPUT); digitalWrite(11, HIGH); digitalWrite(3, HIGH); // use PWM for microstepping support initPWM1(STEPPER1_PWM_RATE); initPWM2(STEPPER1_PWM_RATE); setPWM1(255); setPWM2(255); } else if (steppernum ==2) { latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B) &~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // all motor pins to 0 MC.latch_tx(); // enable both H bridges pinMode(5, OUTPUT); pinMode (6, SALIDA); digitalWrite(5, HIGH); digitalWrite(6, HIGH); // use PWM for microstepping support // use PWM for microstepping support initPWM3(STEPPER2_PWM_RATE); initPWM4(STEPPER2_PWM_RATE); setPWM3(255); setPWM4(255); }}void AF_Stepper::setSpeed(uint16_t rpm) { usperstep =60000000 / ((uint32_t)revsteps * (uint32_t)rpm); steppingcounter =0;}void AF_Stepper::release(void) { if (steppernum ==1) { latch_state &=~_BV(MOTOR1_A) &~_BV(MOTOR1_B) &~_BV(MOTOR2_A) &~_BV(MOTOR2_B); // all motor pins to 0 MC.latch_tx(); } else if (steppernum ==2) { latch_state &=~_BV(MOTOR3_A) &~_BV(MOTOR3_B) &~_BV(MOTOR4_A) &~_BV(MOTOR4_B); // all motor pins to 0 MC.latch_tx(); }}void AF_Stepper::step(uint16_t steps, uint8_t dir, uint8_t style) { uint32_t uspers =usperstep; uint8_t ret =0; if (style ==INTERLEAVE) { uspers /=2; } else if (style ==MICROSTEP) { uspers /=MICROSTEPS; steps *=MICROSTEPS;#ifdef MOTORDEBUG Serial.print("steps ="); Serial.println(steps, DEC);#endif } while (steps--) { ret =onestep(dir, style); delay(uspers/1000); // in ms steppingcounter +=(uspers % 1000); if (steppingcounter>=1000) { delay(1); steppingcounter -=1000; } } if (style ==MICROSTEP) { while ((ret !=0) &&(ret !=MICROSTEPS)) { ret =onestep(dir, style); delay(uspers/1000); // in ms steppingcounter +=(uspers % 1000); if (steppingcounter>=1000) { delay(1); steppingcounter -=1000; } } }}uint8_t AF_Stepper::onestep(uint8_t dir, uint8_t style) { uint8_t a, b, c, d; uint8_t ocrb, ocra; ocra =ocrb =255; if (steppernum ==1) { a =_BV(MOTOR1_A); b =_BV(MOTOR2_A); c =_BV(MOTOR1_B); d =_BV(MOTOR2_B); } else if (steppernum ==2) { a =_BV(MOTOR3_A); b =_BV(MOTOR4_A); c =_BV(MOTOR3_B); d =_BV(MOTOR4_B); } else { return 0; } // next determine what sort of stepping procedure we're up to if (style ==SINGLE) { if ((currentstep/(MICROSTEPS/2)) % 2) { // we're at an odd step, weird if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } else { // go to the next even step if (dir ==FORWARD) { currentstep +=MICROSTEPS; } else { currentstep -=MICROSTEPS; } } } else if (style ==DOUBLE) { if (! (currentstep/(MICROSTEPS/2) % 2)) { // we're at an even step, weird if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } else { // go to the next odd step if (dir ==FORWARD) { currentstep +=MICROSTEPS; } else { currentstep -=MICROSTEPS; } } } else if (style ==INTERLEAVE) { if (dir ==FORWARD) { currentstep +=MICROSTEPS/2; } else { currentstep -=MICROSTEPS/2; } } if (style ==MICROSTEP) { if (dir ==FORWARD) { currentstep++; } else { // BACKWARDS currentstep--; } currentstep +=MICROSTEPS*4; currentstep %=MICROSTEPS*4; ocra =ocrb =0; if ( (currentstep>
=0) &&(currentstep
=MICROSTEPS) &&(currentstep
=MICROSTEPS*2) &&(currentstep
=MICROSTEPS*3) &&(currentstep

Piezas y carcasas personalizadas

cnc_contour_SNa09InGkY.gm1 cnc_coppertop_PIxEVyoMWI.gtl

Esquemas
