Relé de doble tiro:funcionamiento, diagrama de circuito y uso

Los relés son esenciales para controlar los dispositivos que podemos interactuar con las placas Arduino y Raspberry Pi para el control. Son beneficiosos ya que eliminan el uso de circuitos de control de alto amperaje en los sistemas electrónicos. Y si tiene un proyecto que involucre circuitos de control electromecánicos o eléctricos, seguramente necesita un relé de doble tiro. Pero como hay muchos relevos, encontrar el mejor puede ser un poco difícil. Afortunadamente, contamos con profesionales dispuestos a guiarlo a través de su proyecto de control. Pero primero, siga leyendo para obtener más información sobre un relevo de doble lanzamiento.

Polo y Lanzamiento

Fig 1:Un relé electrónico

Un polo es el número de circuitos controlados por el relé. Por otro lado, un lanzamiento se refiere a la ubicación extrema del actuador. En otras palabras, un tiro es el número de conexiones que puede tener cada polo del relé.

Por ejemplo, un interruptor de un solo polo controla un solo circuito eléctrico, mientras que un interruptor de dos polos controla dos cursos independientes. Por el contrario, un interruptor de un solo paso cierra un circuito en una posición, mientras que uno de dos pasos controla en dos posiciones.

Ahora definamos los siguientes términos.

Un solo polo de un solo tiro

Un interruptor SPST tiene una terminal de entrada y se conecta a una terminal de salida, ya sea ON u OFF. Este interruptor tiene cuatro terminales cuando incluye los dos para la bobina.

Unipolar Doble Tiro

Un interruptor SPDT tiene tres terminales y se conecta a uno de los dos terminales de salida. Este interruptor tiene cinco terminales cuando se incluyen los dos de la bobina.

 Tiro simple de doble polo

Un DPST es un interruptor con cuatro terminales diferentes o dos interruptores SPST accionados al unísono. Este interruptor tiene seis terminales cuando se incluyen los dos de la bobina.

Doble polo doble tiro

Un interruptor DPDT tiene dos filas de terminales de cambio equivalentes a dos interruptores SPDT. Este interruptor tiene ocho terminales cuando incluye los dos para la bobina.

Unipolar Doble Tiro

Características

• Relé SPDT
• Alta corriente de conmutación
• Relé normalmente cerrado

Esquema

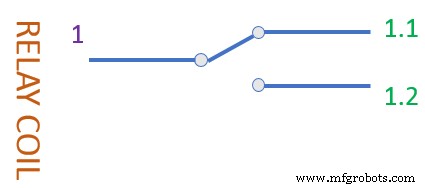

Fig. 2:Diagrama de un relé de un solo polo y doble tiro

¿Cómo funciona el relé unipolar de doble tiro?

Una configuración interna de relé SPDT tiene un terminal de entrada de control que controla dos salidas. Por lo tanto, cuenta con cinco terminales; dos contactos de relé, uno para el poste y dos para el lanzamiento.

Para entender más, vamos a referirnos al primer terminal de salida como salida 1 y al segundo como salida 2. En una posición normal, digamos APAGADO, una salida está conectada mientras que la otra está desconectada. Cuando energiza el relé (proporciona voltaje de bobina), el flujo de energía en su circuito hace que la terminal conectada se desconecte.

El resultado es que la terminal de entrada se conecta a la otra terminal de salida energizando el circuito. Cuando la bobina del relé no está energizada, una terminal está normalmente cerrada (NC) mientras que la otra está normalmente abierta (NO).

Uso

Con Arduino

Para usar con Arduino, necesitará un módulo de relé Grove-SPDT 30A que sea un interruptor normalmente abierto. Puede controlar dispositivos de mayor corriente, como luces de posición, ventiladores, etc.

Con Frambuesa Pi

• Para esta configuración, necesitará una Raspberry Pi y Grovepi o Grovepi+.
• Además, debe haber completado la configuración del entorno de desarrollo.
• En tercer lugar, utilice un cable grove para conectar el sensor a la toma Grovepi D4.
• Cuarto, vaya al directorio de la demostración:cd su ruta/GrovePi/Software/Python/

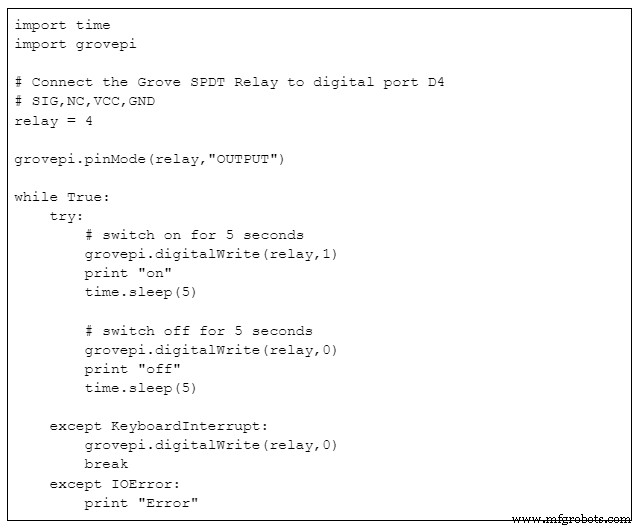

• Y, para ver el código:nano grove_spdt_relay.py # “Ctrl+x” para salir #

• Y ejecute la demostración:Sudo python grove_spdt_relay.py

Doble polo doble tiro

Diagrama del circuito DPDT

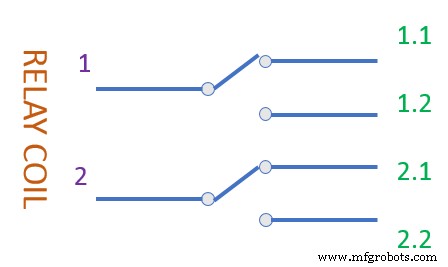

Fig. 3:Un símbolo de doble tiro de doble polo

¿Cómo funciona?

Un relé DPDT tiene cuatro salidas correspondientes a dos entradas. Además, ambas entradas están aisladas entre sí, al igual que los dos pares de salidas. Cada terminal de entrada se conecta a un terminal normalmente cerrado (1.1), mientras que el otro terminal (1.2) está normalmente abierto.

De manera similar, la segunda terminal de entrada se conecta a una terminal normalmente cerrada (2.1). Además, el otro terminal (1.2) está normalmente abierto.

Uso

Cambie la dirección del motor con el relé DPDT

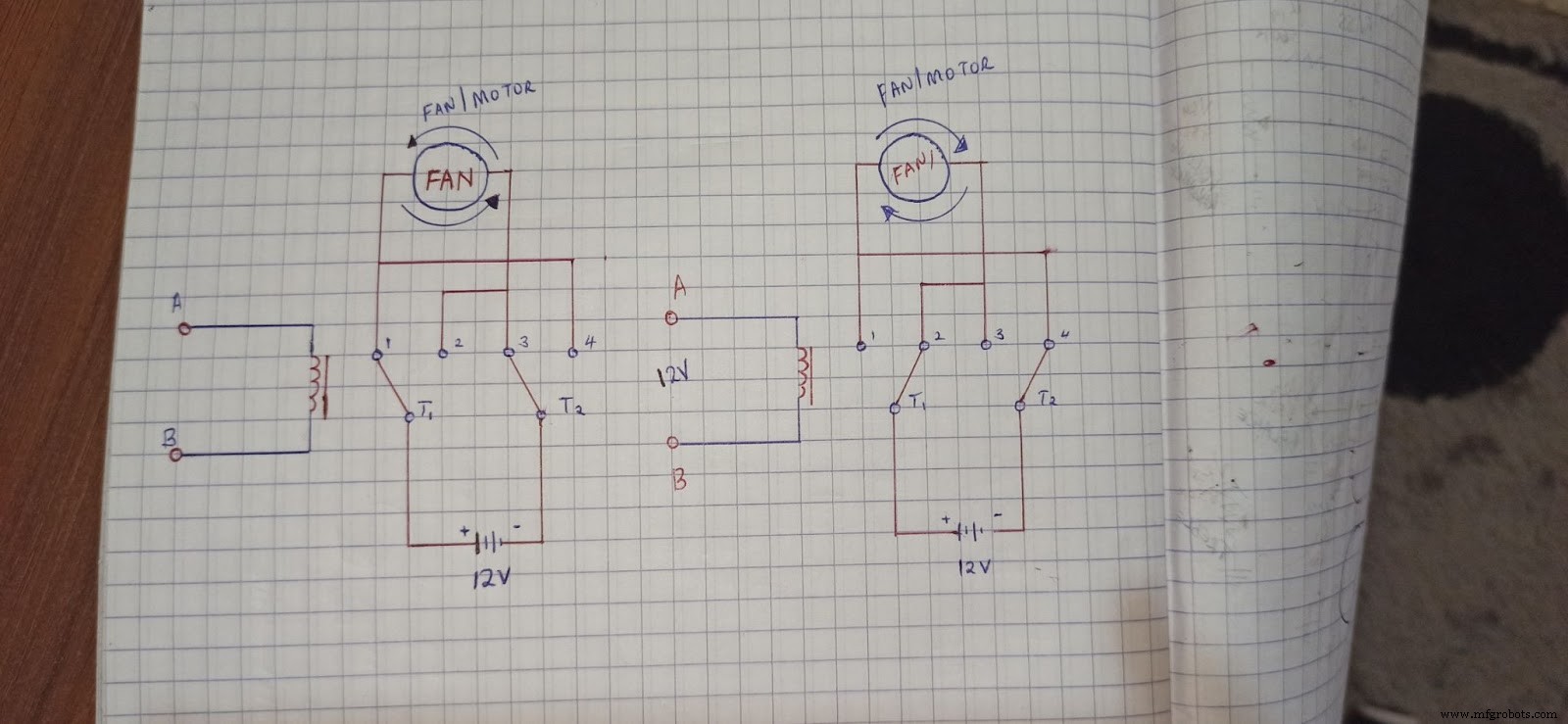

Fig. 4:cambio de dirección del motor con relé DPDT

Como puede ver en el esquema 1, la fuente de alimentación tiene sus terminales positivo (T1) y negativo (T2). Con la alimentación APAGADA, T1 se conecta a los contactos 1 (y 4) y T2 a los terminales 2 (y 3).

En este estado, el motor gira en el sentido de las agujas del reloj. Al encender el relé, se conecta T1 a los terminales 2 (y 3). También conecta T2 a los terminales 4 (y 1). En este estado, el motor gira en sentido antihorario.

Cambie entre 2 cargas diferentes con un interruptor DPDT

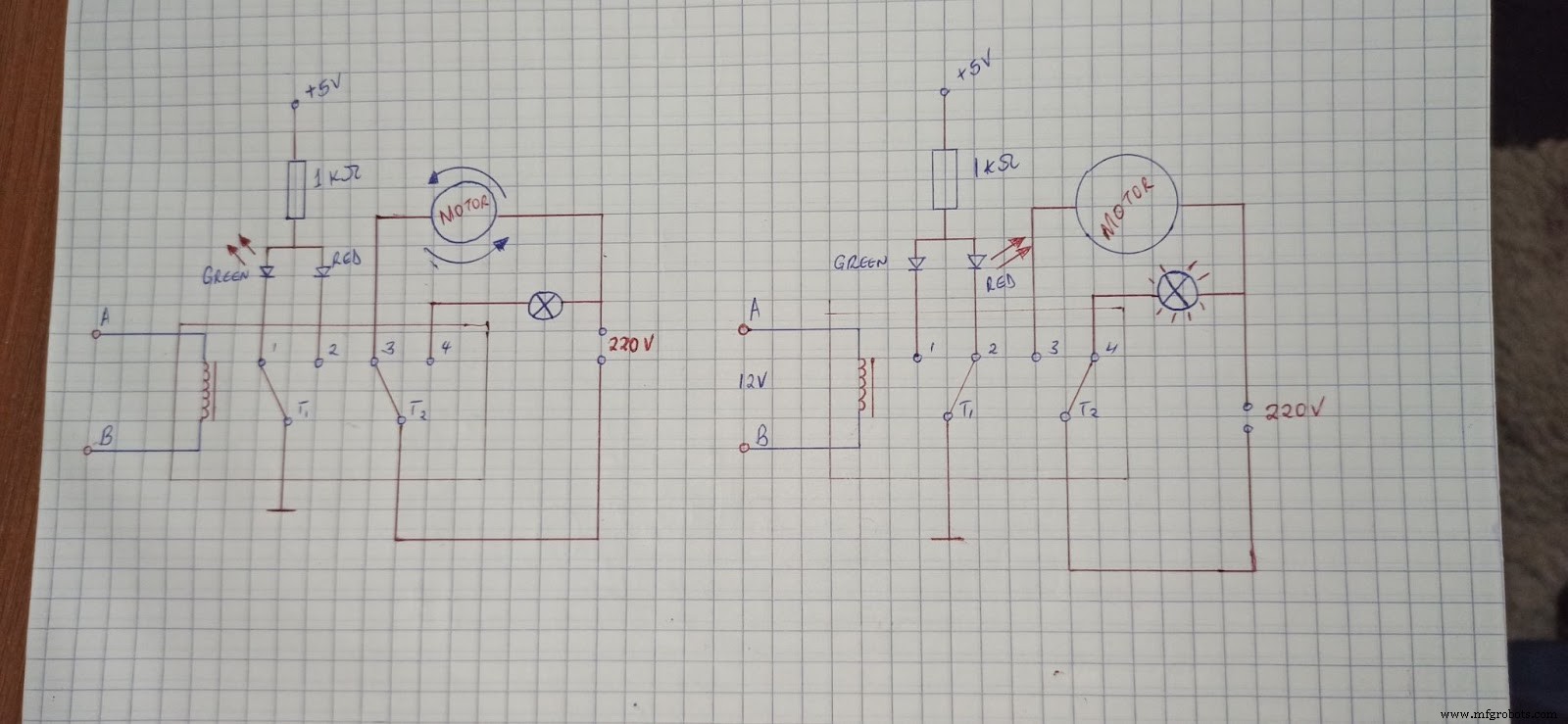

Fig. 5:Cambio entre dos cargas diferentes con un interruptor DPDT

En lugar de ON/OFF, podemos usar el mismo circuito para alimentar dos cargas diferentes. En nuestro caso, podemos optar por encender el motor o el ventilador, pero no ambos.

Cuando la bobina del relé no está energizada, el ventilador está ENCENDIDO y el LED verde está ENCENDIDO. Por el contrario, cuando el relé está energizado, el LED rojo está ENCENDIDO y también lo está el motor.

Conclusión

A diferencia de otros circuitos y dispositivos de control, el relé es simple de implementar, económico, duradero y confiable. Puede usarlo para pequeños interruptores remotos o incluso para circuitos de control de alta potencia.

Pero primero, necesita saber su clasificación y si es compatible con su circuito. Finalmente, contáctenos si necesita más aclaraciones sobre relés y circuitos relacionados.
