Raspberry Pi UPS:una guía completa para construir uno

UPS a menudo juega un papel crucial en Raspberry Pi al proporcionar energía de emergencia cuando falla la alimentación de red o la fuente de alimentación de entrada. Hoy, lo iluminaremos sobre la construcción de un UPS Raspberry Pi usando un PiJuice HAT y hardware simple.

¿Por qué necesita un SAI Raspberry Pi?

UPS significa fuente de alimentación ininterrumpida. Cuando trabaje en un proyecto Pi, necesitará un UPS para garantizar el trabajo continuo a pesar de los golpes ocasionales del adaptador de CA, cortes de energía o fluctuaciones menores de energía.

Otros incluyen;

• Evitar la corrupción de la tarjeta SD

Desafortunadamente, puede dañar su tarjeta SD Raspberry Pi cada vez que apaga la Raspberry Pi incorrectamente. Sin embargo, UPS puede evitar el desafío.

Tarjeta SD Raspberry Pi

• Proyectos que deben permanecer activos todo el tiempo

Además, UPS permite la integridad de los proyectos que implican la ejecución continua de secuencias de comandos complejas que no se reinician al arrancar, la transmisión, la recopilación de datos y la cámara.

También puede servir para varios proyectos personalizados como Pi-Hole y OctoPrint. Pueden enviar comandos de apagado seguro o notificaciones si tiene un voltaje de batería bajo.

Opciones de SAI de Raspberry Pi

Las dos opciones principales para construir Pi UPS incluyen:

• Opción n.º 1:banco de energía

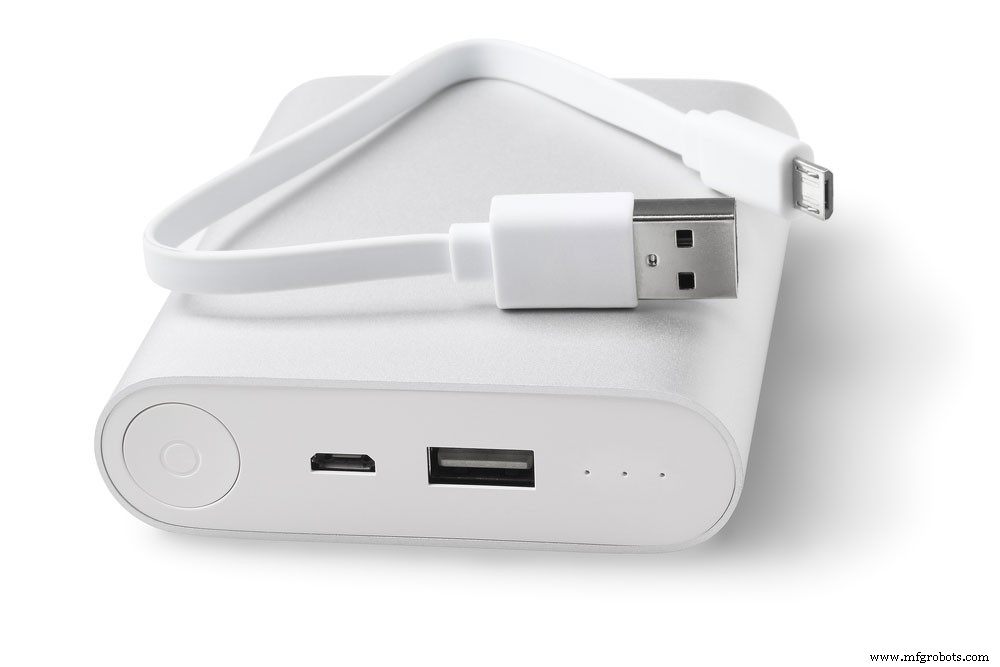

(banco de energía)

Es un proceso simple que requiere que conecte su Raspberry Pi a un banco de energía con alto rendimiento. Esencialmente, conecta el paquete de baterías externo a una pared, luego conecta la Raspberry al paquete de baterías.

Factores importantes a considerar

Potencia de salida

El banco de energía debe tener una salida mínima de 1 A para Raspberry Pi Zero, 2,5 A:Raspberry Pi 3B+ y 2 A:Raspberry Pi 3.

Modelo Raspberry Pi 3B+

La condición significa que el banco de energía no consume energía o que no ha conectado ningún periférico a la Raspberry.

Lamentablemente, el Pi no siempre experimentará un apagado seguro ya que no puede detectar que está funcionando con batería. Además, estos bancos de energía portátiles con los requisitos necesarios son costosos y raros.

Descarga/carga simultánea

El banco de energía debe emitir la máxima potencia a uno de los puertos USB a medida que se carga, es decir, carga y descarga simultáneas.

Nuevamente, encontrar bancos de energía con esta función es un desafío porque necesita circuitos adicionales.

• Opción n.º 2:tablero de administración de energía

Conectará directamente un circuito de administración de batería y energía a la RasPi. A continuación, conecte el adaptador de CA a la placa de administración de energía.

Si hay pérdida de energía, la placa aún funciona sin problemas durante un período más largo. Además, el Pi puede notificarle cuando su energía es baja para iniciar un apagado seguro y si está usando energía de la batería.

Hardware

Usarás componentes como;

• JuiceBox Zero:una opción económica para Raspberry Pi Zero UPS o
• PiJuice:es fácil de configurar y compacto.

Tiempo de ejecución de UPS

Comience conectando una gran batería integrada de iones de litio/LiPo BP7X de 1820 mAh lista para usar para hacer funcionar continuamente su Pi durante 4 a 6 horas o un día.

(batería de litio)

El tiempo de ejecución depende principalmente del tipo de Raspberry Pi en uso, el hardware externo al que suministra energía y las tareas que realiza. Para facilitar el trabajo, también puede usar una calculadora de descarga de batería para conocer el tiempo de ejecución del proyecto.

Instala el sistema operativo Raspberry Pi y configura tu Raspberry Pi

Por lo general, su Pi ejecuta algún software. Entonces, dependiendo de si el proyecto necesita GUI o no, puede conformarse con una versión Lite o completa de Raspberry Pi OS.

Apague su Pi

Ejecute el siguiente comando después de conectar el Pi al PiJuice para apagar el Pi mientras trabaja de manera segura.

Conectar el SOMBRERO (hardware PiJuice)

A continuación, presione con cuidado el PiJuice en el encabezado GPIO del Pi y asegúrelo con tornillos y separadores de plástico.

Nota; Primero suelde un encabezado en su Pi si su hardware es Raspberry Pi Zero.

Conectar la batería

Un paquete de PiJuice tiene una batería lista para usar preinstalada que facilita el reemplazo o el intercambio de la batería en un Pi alimentado. Si encuentra la batería, retire la lengüeta aislante de plástico transparente de la batería.

Hay circunstancias en las que PiJuice no tiene batería o necesita capacidad de energía adicional de una batería de polímero de litio/ion de litio diferente. Aquí, suelde un terminal de batería en PiJuice, luego conecte la batería separada.

Coloque el estuche PiJuice (opcional)

Omita la parte superior de la carcasa de PiJuice cuando carezca de un puerto/ranura GPIO o use carcasas de Raspberry Pi. Además, puede usar los estuches diseñados para PiJuice, como un estuche alto y bajo para un Pi de tamaño completo, por ejemplo, Pi-3.

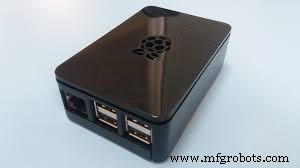

Caja de plástico Raspberry Pi

Pasos; Deslice la parte delantera, trasera y superior de la caja. Luego, deslice PiJuice y Pi en sus respectivos lugares para bloquear todo el conjunto en las ranuras de los lados de la carcasa. Por último, cambie la parte superior y los lados, luego conecte los 4 pies de goma.

Conecte una fuente de alimentación y encienda el Pi

Puede conectar una fuente de alimentación estándar de Raspberry Pi al puerto Micro-USB del PiJuice. Luego, presione el pequeño botón SW cerca de los LED parpadeantes con un alfiler o un clip para encender su Pi.

Apagado seguro; Mantenga presionado y presione el mismo botón de encendido en Pi durante un mínimo de diez segundos antes de soltarlo.

Apagado inseguro; Mantenga presionado el botón de encendido durante 20 segundos.

Además, instale el software PiJuice para permitir que su Pi realice algunos comandos con poca energía o se apague de forma segura.

Apagar automáticamente si la batería del UPS Raspberry Pi está baja

Ahora estamos en el último paso que requiere configurar PiJuice para apagar PiJuice con un porcentaje/voltaje de batería bajo.

Para lograr la configuración;

En la CLI de PiJuice

Use la línea de comando para ejecutar las instrucciones a continuación, luego verifique y cambie las opciones de configuración.

En la GUI de PiJuice

Use VNC o un teclado para pasar del menú, preferencia, a la configuración de PiJuice, donde cambiará la opción desde la interfaz gráfica de usuario de Raspberry Pi OS.

Luego, presione la pestaña de tareas del sistema, haga clic en el cuadro de cargo mínimo e inserte 1 en la entrada de texto. Por último, seleccione Aplicar.

Para las opciones de configuración CLI y GUI

Además, puede editar directamente la configuración JSON cuando la capacidad de la batería es baja;

Luego agregue lo siguiente en el objeto system_task;

La configuración anterior apagará automáticamente el Pi cuando el porcentaje de batería alcance el 1%.

Conclusión

Como conclusión, esperamos que la guía en nuestra publicación de hoy haya sido fácil de entender. Sin embargo, si todavía tiene consultas urgentes o necesita ayuda, comuníquese con nosotros.
