Transistor D880:lo que necesita saber

Los transistores son componentes críticos en la electrónica básica. Son materiales semiconductores y son dispositivos efectivos utilizados para la amplificación de señales, entre otras aplicaciones eléctricas. Un tipo de transistor es el transistor D880. Este artículo lo ayudará a comprender sus características, especificaciones, funcionamiento y aplicaciones.

¿Qué es el transistor D880?

Un transistor D880 es un tipo de transistor amplificador que utiliza baja frecuencia. Además, se incluye en los circuitos amplificadores electrónicos de clase B, en particular, un tipo de transistor de configuración de circuito push-pull.

Arduino
Fuente:Wikimedia Commons

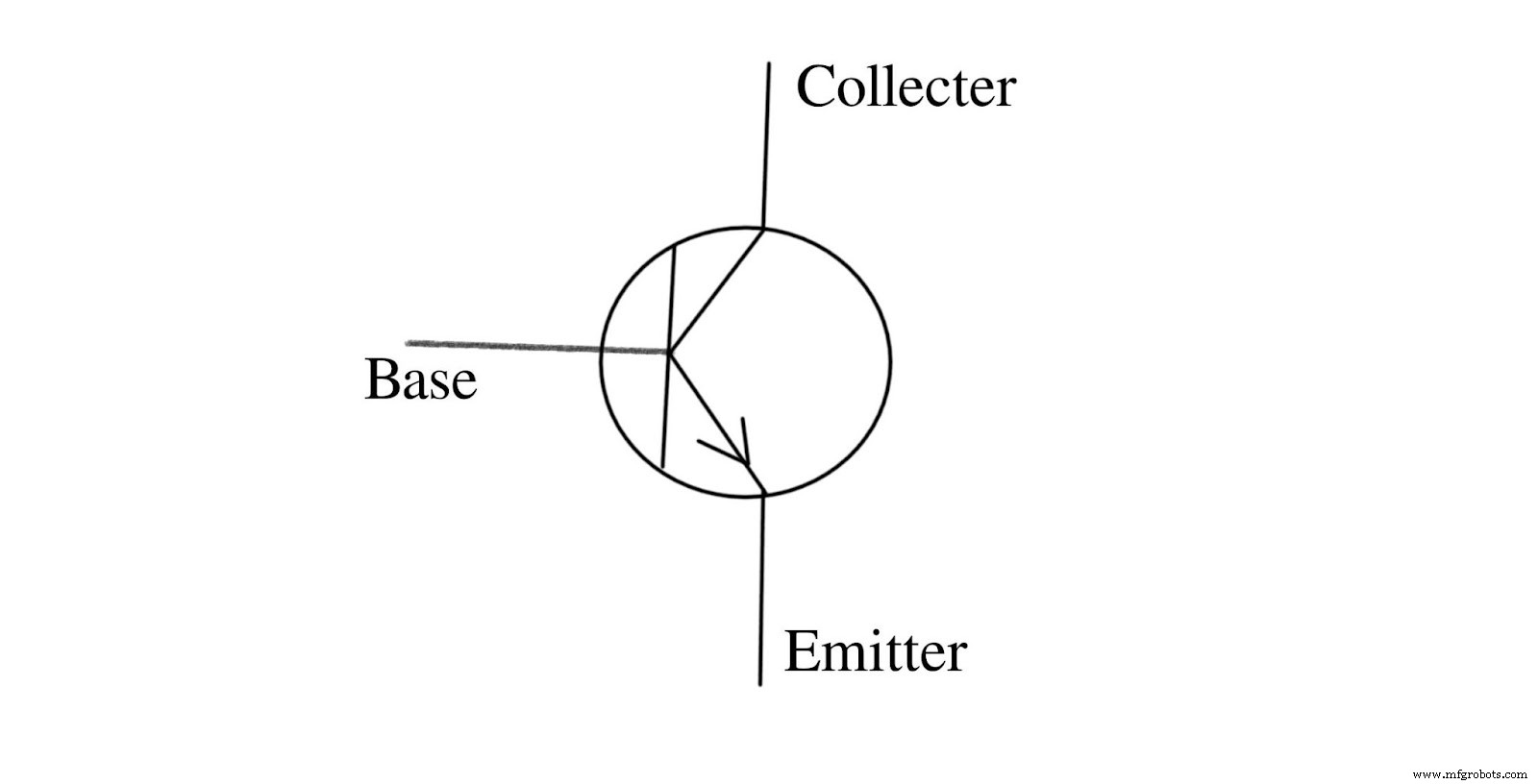

Configuración de pines del transistor D880

Configuración de pines del transistor D880

La base (Pin 1) controla la polarización en el transistor mediante dos modos, ON y OFF. Por otro lado, el colector (Pin 2) permite el flujo de corriente en el transistor. Además, este terminal se conecta al sistema de señal de Tierra.

Finalmente, el emisor (Pin 3) se conecta al sistema de señal de Tierra. Por lo tanto, la corriente sale del transistor en este terminal.

Las características y especificaciones del transistor D880

Los ingenieros diseñan el transistor D880 del tipo de paquete TO-220 y tienen un valor máximo de corriente de colector de 3A.

Tiene una frecuencia máxima de Transición/ft de 3 MHz.

Además, el valor máximo de voltaje del colector al emisor (VCE) es de 60V.

El transistor se fabrica convencionalmente con silicio y tiene polaridad NPN.

Por lo tanto, funciona mejor dentro del rango de temperatura de -55 a 150 C.

El voltaje máximo de colector a base (VCB) es de 60V. Por el contrario, el voltaje máximo desde el emisor hasta el fondo (VEB) es de 7V.

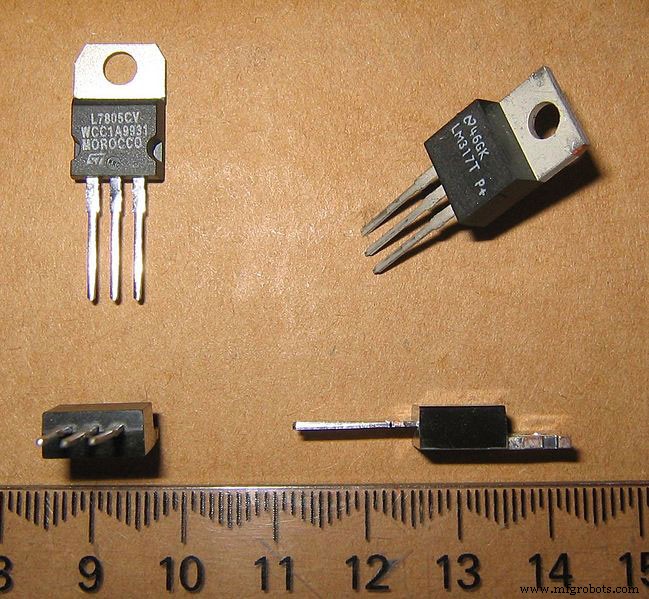

4 proyecciones diferentes de un paquete TO-220

Circuito de controlador de motor usando un transistor D880

Los motores de CC consumen una corriente superior a 250 mA para circuitos integrados como los temporizadores 555. Se pueden producir daños cada vez que un circuito de controlador de motor se conecta a la terminal de salida de cualquier IC.

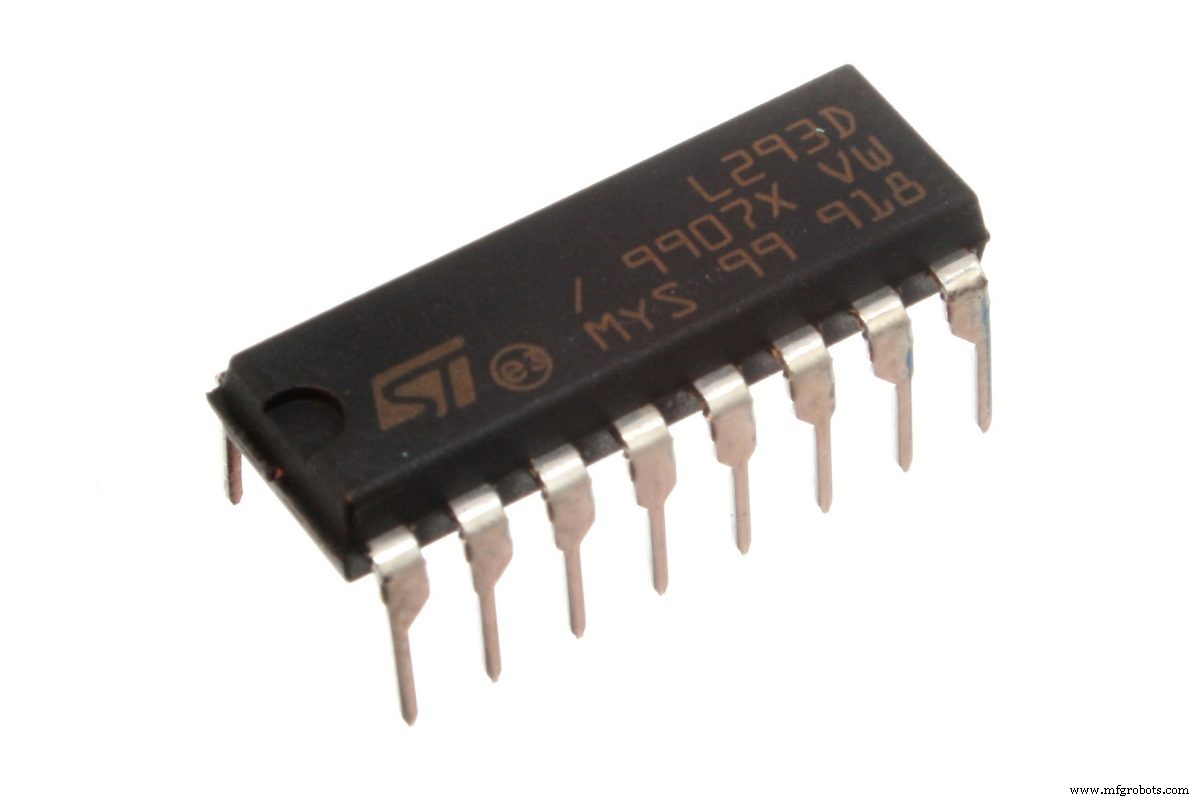

Controlador de motor L293

Puede resolver este problema incorporando un puente entre el IC y el motor. Hay varias formas de lograr esto, como relés o un transistor.

Un transistor D880 puede actuar como un interruptor en el circuito del controlador del motor. Por lo tanto, puede encender o apagar el accionamiento del motor según el voltaje aplicado en este diseño.

Supongamos que el voltaje máximo aplicado en la terminal base es de 5V, el motor se mueve. En última instancia, el motor está APAGADO si no hay suministro de tensión. Así que asegúrese de verificar la clasificación del transistor antes de usarlo como un interruptor en un circuito de accionamiento del motor.

El transistor D880 es un transistor de potencia que evita daños en un circuito. Un motor de CC consume una corriente de aproximadamente 250 mA. Si la corriente requerida excede la que puede proporcionar el transistor, debe usar un relé. Además, la clasificación de corriente del colector para el transistor debe ser 3A.

Alternativas de transistores D880

Aplicaciones

La siguiente lista describe las aplicaciones del transistor D880:

• Es un amplificador de circuito, por ejemplo, un amplificador de audio.
• Es eficaz como interruptor en un circuito electrónico
• Utilizado como controlador de relé
• Puede conducir cargas por debajo de 3A
• Utilizado en convertidores DC-DC
• Usado como salida de varios circuitos integrados y controladores
• Utilizado en aplicaciones de circuitos electrónicos generales como Arduino y Raspberry pi

Convertidor CC/CC

¿Pueden ser intercambiables D882 y D880?

D880 y D882 pueden ser intercambiables. Sin embargo, solo es posible si el voltaje de trabajo de los transistores supera los 30 V, mientras que la corriente máxima del colector no supera los 3 A.

D880 opera bajo un voltaje de trabajo máximo de 30V y una corriente de 7A. Por otro lado, D882 opera bajo una corriente máxima de colector de 3A y un voltaje de 60V.

Conclusión

En resumen, el transistor D880 es un tipo de transistor push-pull de clase B.

Si necesitas alguna aclaración, siempre puedes contactar con nosotros en nuestra web.
