DHT22 Pinout:cómo funciona y su aplicación

Si tiene un sistema de deshumidificación defectuoso, su hogar tendrá un gran crecimiento de moho, lo que pondrá en riesgo la salud y el valor de la propiedad de su familia. Además, un sensor de temperatura y humedad disfuncional puede provocar un deshumidificador defectuoso. Sin embargo, el pinout DHT22 puede ayudar en la resolución de problemas de su sistema.

Es un sensor digital de humedad y temperatura de bajo costo que se conecta a través de un solo cable digital. Además, el pinout DHT22 tiene un termistor y un sensor de humedad capacitivo, lo que lo hace aplicable a los sistemas HVAC y de deshumidificación para medir el ambiente del aire. En este artículo, aprenderá sobre la conexión de pines DHT22; ahora, ¡comencemos!

¿Qué es DHT22?

El DHT22 es un sensor de temperatura y humedad simple con una pantalla digital. Mide el aire ambiental con un sensor de humedad capacitivo y un termistor y emite una señal digital en el pin de datos, que no requiere pines de entrada analógica.

Especificaciones y configuraciones de pines

El DHT22 es un sensor de temperatura y humedad simple con una pantalla digital. Mide el aire ambiente con un sensor de humedad capacitivo y un termistor. Y emite una señal digital en el pin de datos, que no requiere pines de entrada analógica.

Configuración de pines

No	Nombre de marcador	Descripción
Módulo DHT22
1	CCV	Dispone de una fuente de alimentación de 3,5V a 5,5V.
2	Datos	Las señales de salida de temperatura y humedad a través de datos en serie.
3	Tierra	El módulo generalmente se conecta a la tierra de un circuito.
Sensor DHT22
1	CCV	También tiene un voltaje de alimentación de 3,5V a 5,5V
2	Datos	La salida de humedad y temperatura a través de datos en serie.
3	NC	No aplicable porque no tiene conexión.
4	Tierra	Las especificaciones del sensor de humedad DHt22 también se conectan a tierra de un circuito.

 Especificaciones de DHT22

• Funciona con 3,5 a 5,5 voltios.
• La corriente de voltaje de funcionamiento en espera es de 60 uA, mientras que la medición es de 0,3 mA.
• Los datos en serie actúan como salida.
• El rango de medición de temperatura es de alrededor de -40 °C a 80 °C.
• La temperatura y la humedad tienen resoluciones de 16 bits.
• -0,5 °C de precisión y 1 % de precisión.

Diferencia entre sensor y módulo DHT22

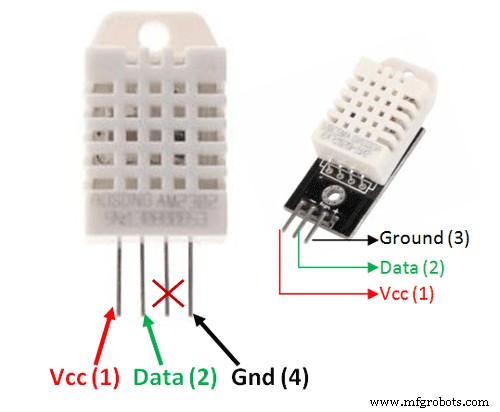

El sensor viene con un paquete de 4 pines y solo tres pines funcionan, mientras que el módulo solo viene con un paquete de 3 pines aplicable. Vea la ilustración del pinout del sensor AM2302 a continuación.

Además, también notará que el módulo tiene una resistencia pull-up incorporada y un capacitor de filtrado. Sin embargo, estos no están integrados para el sensor y solo puede usarlos externamente cuando sea necesario.

El módulo es un poco más caro que el DHT11, pero tiene un rango de medición más completo y una precisión superior.

¿Dónde se puede usar el pinout DHT22?

El DHT22 usa electricidad mínima porque es compacto y, además, la longitud de su transmisión es de aproximadamente 20 metros. La aplicación principal del sensor DHT22 es ayudar a medir la temperatura y la humedad del ambiente.

Por mucho que DHT11 pueda realizar el mismo trabajo y dar resultados casi similares, la mayoría de las personas encuentran que el DHT22 es más confiable. Este dispositivo está precalibrado y tiene una compensación de temperatura digital incorporada.

Construyen estos sensores para que funcionen en varios entornos severos, y puede conectar fácilmente los dispositivos con microcontroladores o Arduino UNO.

Además, este sensor sería apropiado para usar en una aplicación que requiera un sensor para detectar la temperatura en el rango. Estas son las lecturas de sensor preferibles -40 °C a +125 °C o para monitorear la humedad.

Cómo usar DHT22

Al abrir el sensor DHT22/AM2302 o el sensor DHT11, notará dos elementos de detección:un NTC (termistor) y un sensor de humedad.

Además, el dispositivo sensor de humedad tiene dos electrodos conectados por un sustrato que retiene la humedad. Uno puede medir la resistencia entre los electrodos usando el sensor. Sin embargo, los resultados no son constantes porque depende de los valores de temperatura y humedad en el aire.

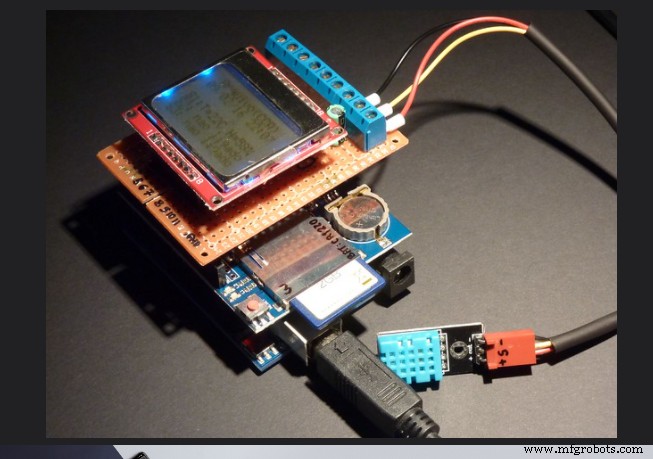

DHT22 Pinout aplicado al registrador Nokia5110

Fuente: Flickr

Si revisa la parte posterior del sensor, encontrará/verá un pequeño IC que ayuda a medir y procesar la señal analógica. Además, el IC ayuda a convertir las medidas de analógicas a digitales y almacena los coeficientes de calibración.

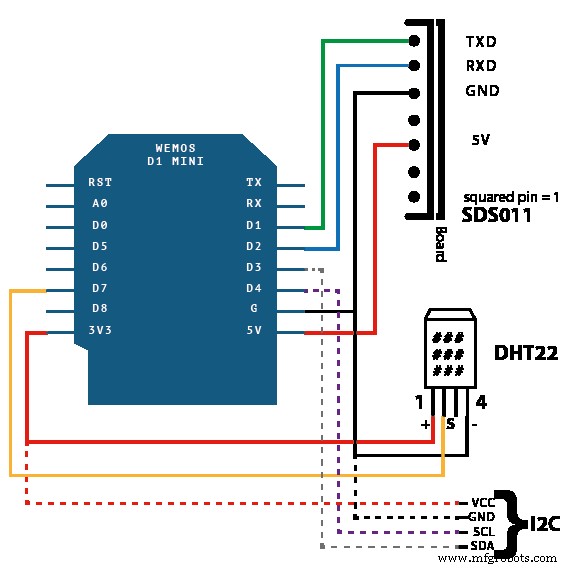

Conexión de DHT22 con Cualquier Microcontrolador

No necesita ningún componente eléctrico para completar las conexiones. El dispositivo viene con cuatro pines, pero uno de ellos no es un pin de conexión. Sin embargo, la buena noticia es que puede conectar cualquier microcontrolador a los tres pines funcionales.

El DHT22 se ejecuta en modo asíncrono en serie ya que carece de un pin de reloj. Por lo tanto, mantenerlo en lógica alta requiere una resistencia pull-up entre la línea de datos y tierra.

Además, necesitará una resistencia pull-up entre el sensor y el microcontrolador para una comunicación en serie accesible.

Microcontrolador

Interfaz del sensor con el microcontrolador PIC

Puede conectar este sensor directamente a un microcontrolador PIC o a un Arduino, ya que la placa de conexión tiene una resistencia pull-up integrada.

El siguiente diagrama utiliza un tipo de programa PIC18F25K20 para recibir datos de un sensor DHT22 a través del pin RAO. También puede usar una resistencia pull-up con lecturas de humedad de 4.7k o 10k. Además, ahora puede conectar el pin RA0 del PIC18F25K20 al pin de salida de datos. A continuación se muestra una conexión entre un sensor DHT22 y un microcontrolador PIC.

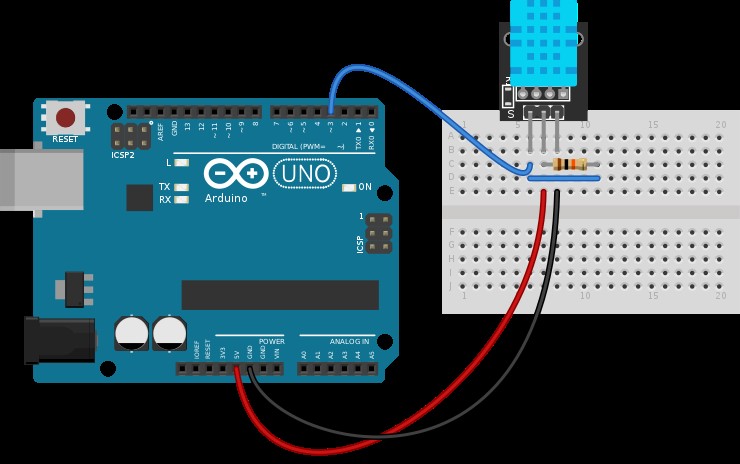

Conectar con Arduino

Fuente:Wikimedia Commons

Aplicaciones para el DHT22

• Puede usar el sensor DHT22 en la industria HVAC.
• Equipos de prueba e inspección.
• Electrodomésticos y productos de consumo para medir el rango de temperatura y humedad.
• Utilizado en las unidades médicas para detectar los niveles de humedad de los pacientes en salas de aislamiento.
• Para monitorear el clima, máquinas de fax, refrigeradores, dispositivos de procesamiento de alimentos, entre otros.
• En unidades farmacéuticas para garantizar que los niveles de humedad estén en límites aceptables.
• Climatizador automático.
• Dispositivos médicos para evaluar los niveles de humedad del aire en pacientes que padecen ciertas enfermedades pulmonares.

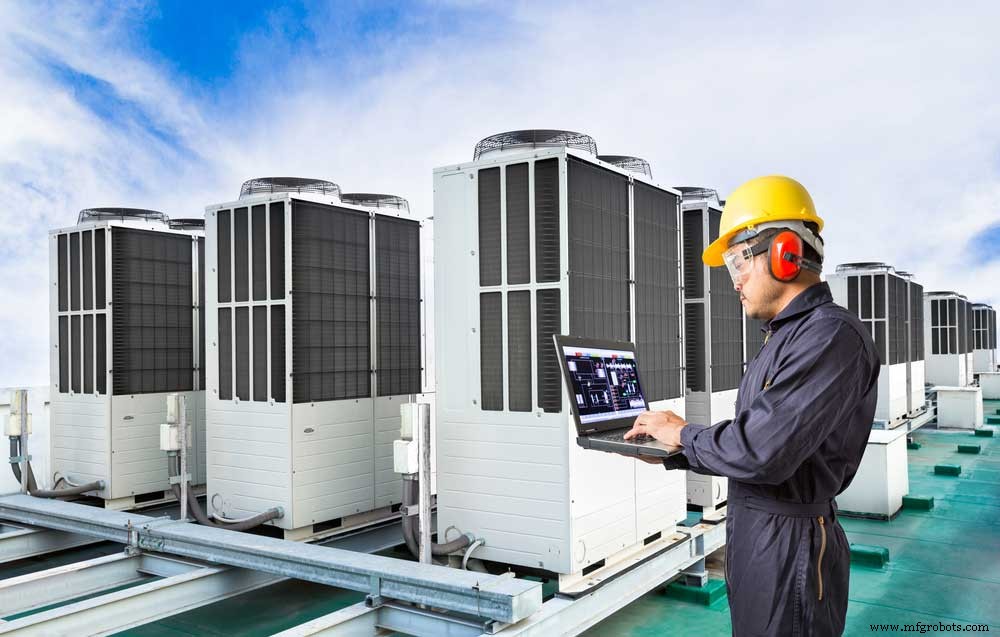

Sistema HVAC

Resumen

Sería útil si ya no se preocupara por el monitoreo del clima interior o exterior. El DHT22 proporciona una alternativa rentable a los higrómetros tradicionales. Y son relativamente baratos y tienen amplios rangos de temperatura y humedad, aplicables en varios entornos.

Ya sea que necesite el módulo de sensor para HVAC, electrodomésticos (como un refrigerador), monitoreo del clima y otros proyectos, necesitará una producción especializada. Por lo tanto, calibrar el DHT22 según las especificaciones de su proyecto garantizará la eficiencia y la practicidad.

Ahora ya sabes todo sobre el módulo sensor DHT22. Ahora puede terminar sus proyectos que pueden requerir sensores de temperatura y humedad, a precios asequibles.

Si tiene alguna pregunta sobre el pinout DHT22, ¡póngase en contacto con nosotros!
