Controlador LED DIY:por qué necesita uno y cómo hacerlo

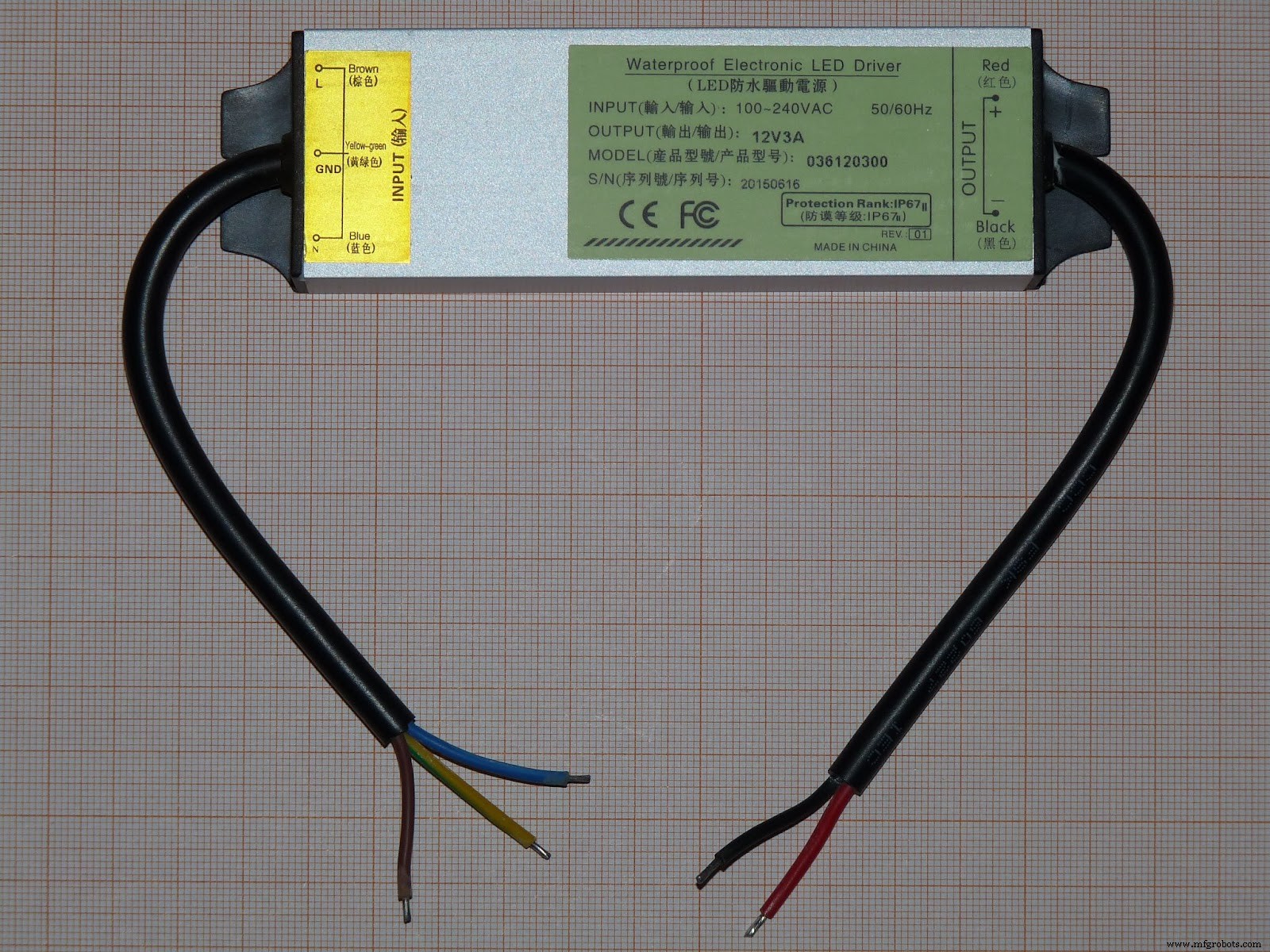

Controlador LED

Fuente; Wikimedia Commons

¿Es necesario tener un controlador LED DIY? Bueno, la respuesta a esta pregunta depende de sus requisitos. Pero necesita este dispositivo si desea corregir la corriente continua, el voltaje más alto, el voltaje de entrada máximo o CA a bajo voltaje.

Además, necesita un controlador de LED si desea proteger sus LED de alimentación de la inestabilidad actual de la unidad. Sin duda, puede crear un controlador LED de bricolaje. Pero es vital considerar siempre la compatibilidad. Y es porque un controlador incompatible puede dañar sus componentes o causar una falla.

¿Cómo lo haces? Este artículo profundizará en el controlador LED, las cosas a considerar antes de crear uno, los pasos detallados para construir el proyecto, etc.

¡Comencemos!

¿Qué es un controlador LED?

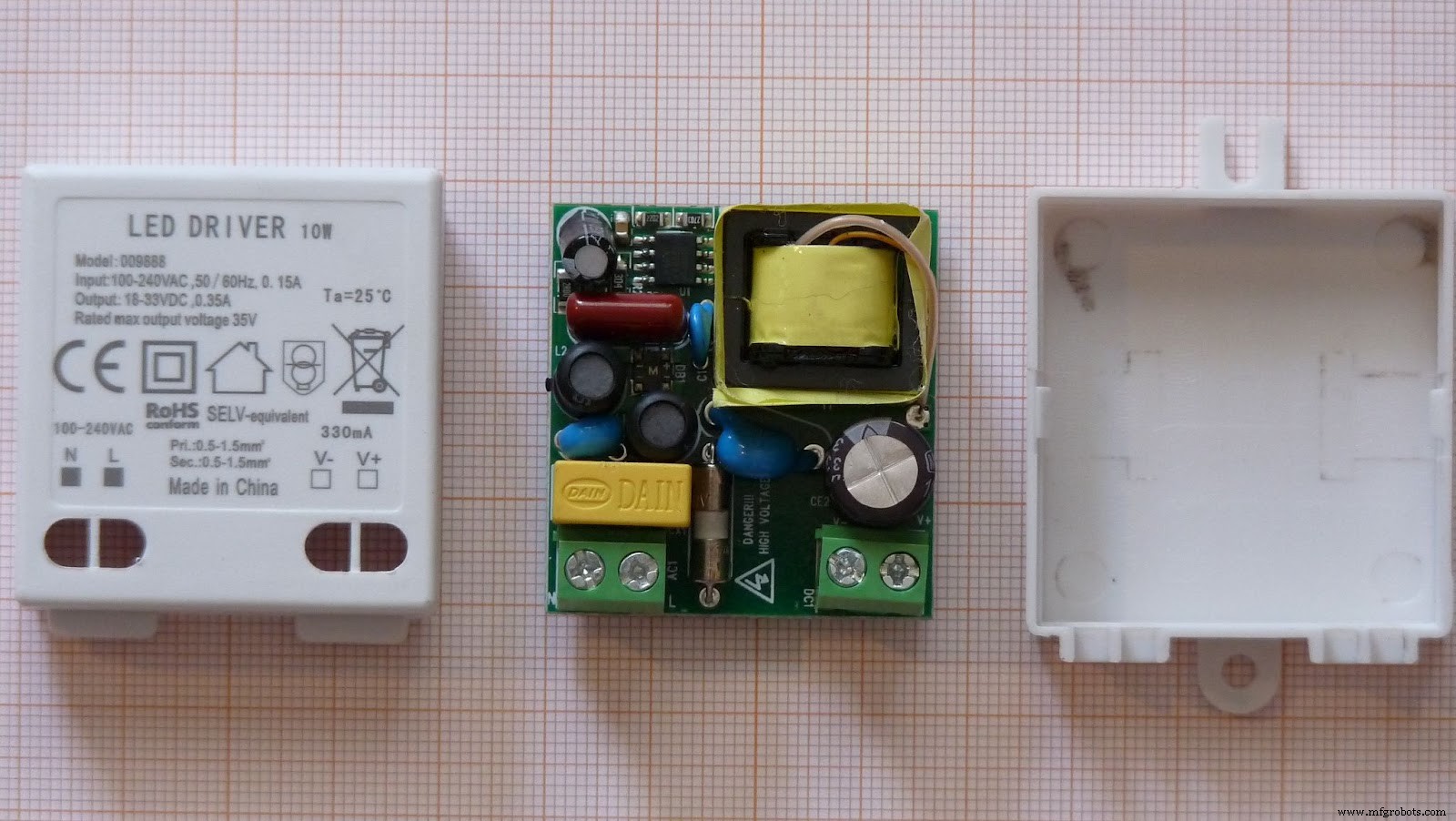

Controlador LED de 10 vatios

Fuente:Wikimedia Commons

El controlador de LED es un dispositivo que impulsa el convertidor de voltaje de LED al regular la fuente de alimentación a una corriente de voltaje precisa. La mayoría de las veces, el controlador de corriente LED consta de la siguiente entrada:

• CA de frecuencia de alimentación de alto voltaje
• CA de bajo voltaje
• CA de alta frecuencia
• CC de bajo voltaje
• CC de alto voltaje

Además, la salida de este dispositivo viene con una fuente de corriente constante que altera el voltaje de activación cuando cambia el voltaje superior directo del LED a 24 V.

Dicho esto, los principales componentes de la fuente de alimentación LED incluyen:

• MOSFET (componente de interruptor)

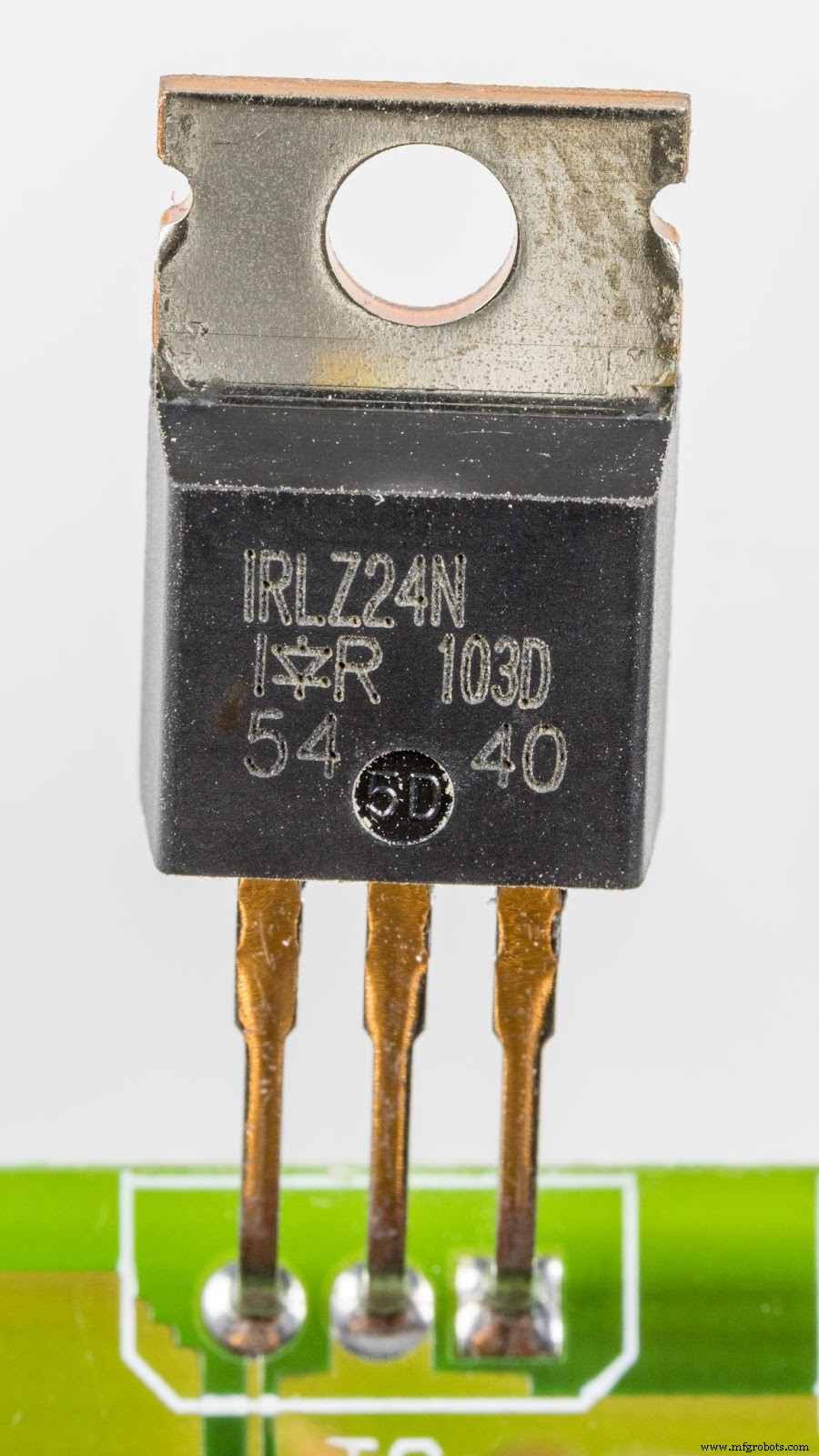

Interruptor Mosfet

Fuente:Wikiwand

• Filtro de salida
• Inductor

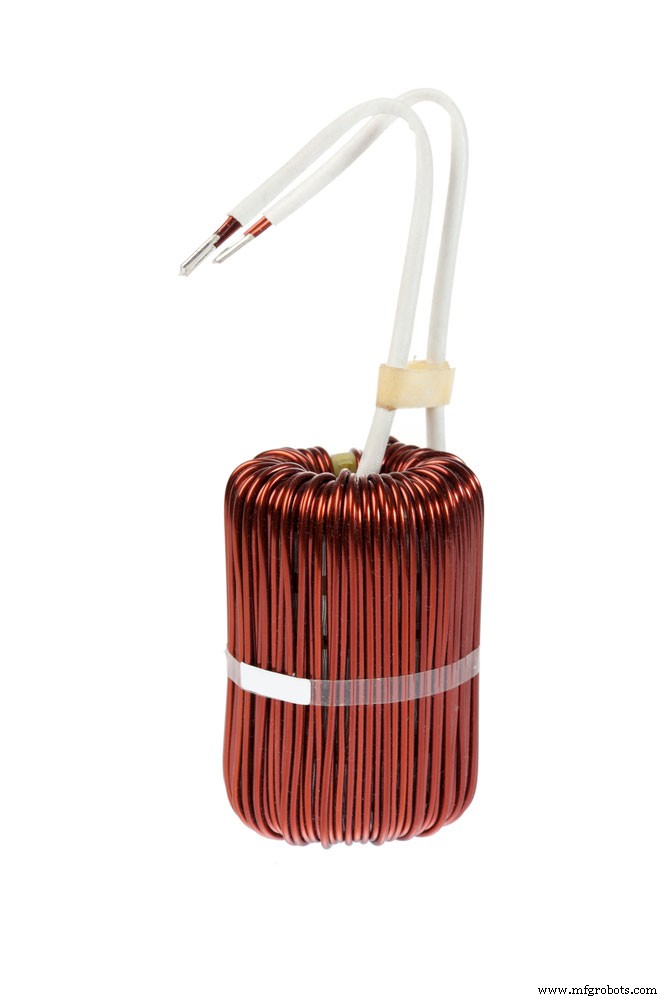

Primer plano de un gran inductor de potencia

• Dispositivo de filtro de entrada
• Controlador de interruptores
• Resistencia de retroalimentación

Además, en función de las necesidades de los diferentes eventos, debe contar con protección de circuito abierto LED, circuito de protección contra sobrevoltaje de entrada, protección contra sobrecorriente, circuito de protección contra bajo voltaje de entrada, voltaje base, etc.

¿Qué es un circuito controlador de LED? Se refiere a un dispositivo eléctrico con un modo polarizado que controla la potencia de una cadena de LED.

Y responde cuando cambian las necesidades de un circuito LED, LED de vatios o LED de alta potencia ofreciendo una cantidad constante de energía al LED a medida que las propiedades eléctricas se ajustan con la temperatura.

¿Cuáles son los tipos de controladores LED?

El diseño de cada controlador ayuda a operar los LED con necesidades eléctricas especiales, suministro de energía masivo, etc. Por lo tanto, no hay desperdicio de energía y es por eso que debe tomar nota de los requisitos de su controlador anterior antes de reemplazarlo. Dicho esto, estos son los tipos de controladores LED:

Voltaje constante

Este controlador es ideal para controlar LED que necesitan un voltaje de salida mínimo fijo junto con una corriente de salida máxima. Dicho esto, los controladores internos de corriente constante, las resistencias simples o una resistencia variable en el LED ayudan a mantener el límite de corriente dentro del módulo LED.

Entonces, los LED necesitan alrededor de 12 V o 24 V CC (corriente estable).

Corriente constante

Por otro lado, este driver ayuda a controlar LEDs que necesitan una corriente de salida fija con excelentes prestaciones junto a un rango de voltajes (salida). Como resultado, el dispositivo tendrá solo una corriente de salida específica (mA o A) con diferentes voltajes, según el vataje del LED.

Controlador LED de CA

El controlador AC LED es un dispositivo que técnicamente no puede operar bombillas incandescentes o halógenas de bajo voltaje. Es decir, el dispositivo no tiene transformadores de carga mínima. Y los LED no funcionan con transformadores convencionales porque no reconocen el bajo voltaje de un LED.

En otras palabras, los transformadores normales no registran los LED como bombillas con cable. Y es porque los LED tienen una carga eléctrica mínima. Por lo tanto, puede usar este controlador con bombillas y un controlador interno que cambia de CA a CC.

Después de todo, el trabajo del controlador es registrar el bajo voltaje de un LED y reducirlo según las necesidades de voltaje de la bombilla (fuente de alimentación de 12 V CC o 24 V).

Aspectos a tener en cuenta antes de fabricar un controlador LED

Antes de construir un controlador LED de bricolaje, es vital tomar nota de los siguientes factores:

• Simplicidad de diseño
• Aislamiento
• Coste
• Voltaje (voltaje de cadena de LED de salida fija y rango de voltaje de entrada)
• Recuento de componentes
• Coste
• Corrección del factor de potencia (solo para controladores de CA/CC)
• Tamaño del circuito

¿Cómo se hace un circuito de controlador de LED?

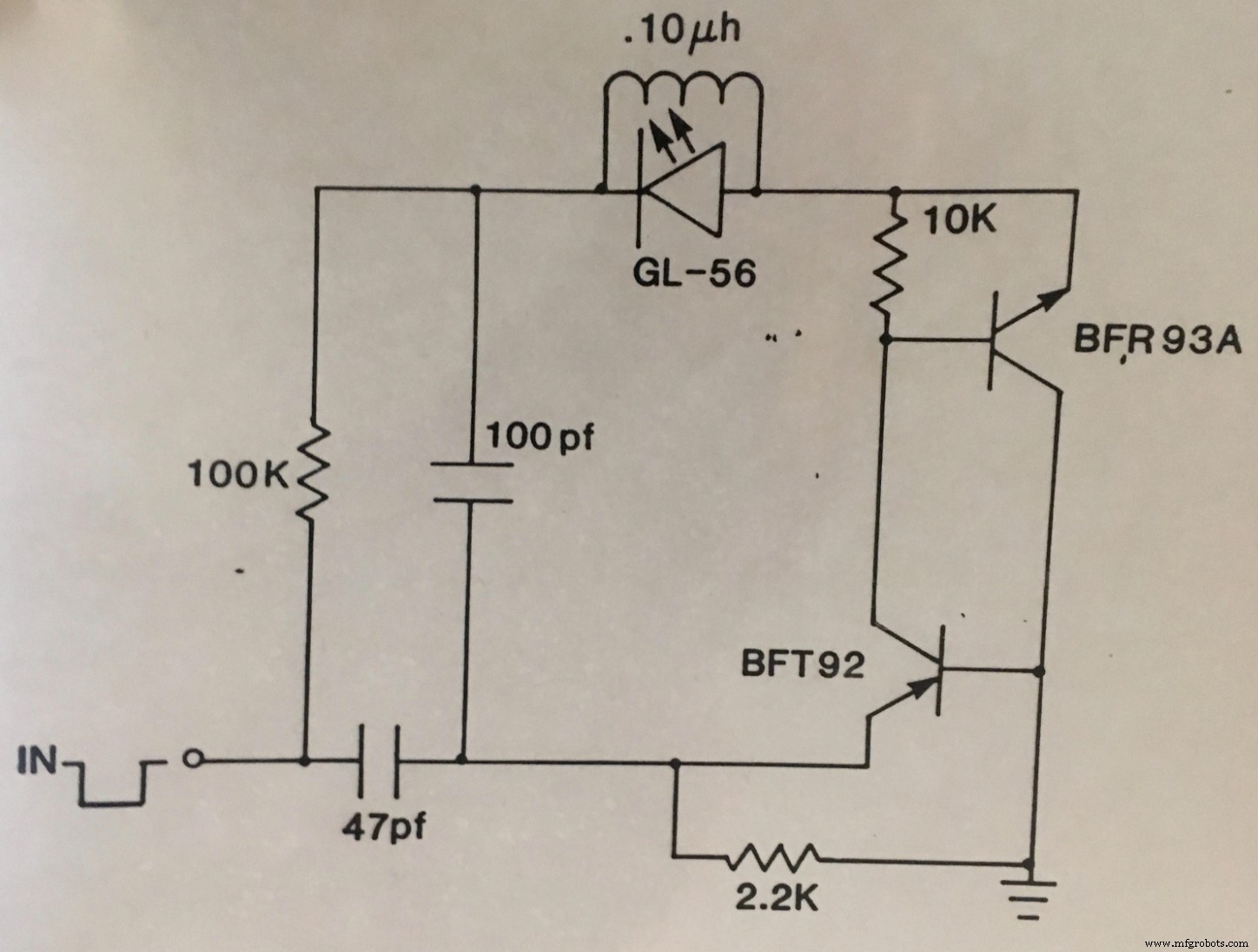

Circuito del controlador LED

Fuente:Wikimedia Commons

La idea detrás de este circuito controlador de LED es mostrar que tiene suficiente corriente para impulsar el LED. Con eso en mente, aquí hay una lista de cosas que necesita para este proyecto:

• Diodo Zener de 4,7 V (1N4732A)(1/4 vatio)
• Resistencia de 390 KW (1/4 de vatio)
• LED de 5 mm (rojo difuso)
• Puente rectificador (W10M)
• Condensador polarizado de 25 V/47 mF
• Resistencia de 10 W (1/4 de vatio)
• Condensador polarizado de 47 mF/25 V
• Condensador de película de poliéster de 2,2 mF (225 J - 400 V)
• Resistencia de 22 KW (5 vatios)
• Condensador polarizado de 4,7 mF/400 V
• Resistencia de 10 KW (1/4 vatio)

Principio detrás del circuito del controlador LED de 230 V

El principio de funcionamiento de este dispositivo es transformar menos fuente de alimentación. Además, el capacitor de CA (con clasificación X) proporciona una cantidad adecuada de corriente al reducir el suministro. También hay una conexión línea a línea de condensadores con un diseño para alto voltaje.

Por lo tanto, el voltaje de CA ayuda a corregir y regular otras partes de los circuitos, mientras que el capacitor con clasificación X reduce solo la corriente. Además, el puente rectificador cambia la CC de alto voltaje y baja corriente a CC de alto voltaje.

Luego, el diodo Zener ayuda a convertir la CC de alto voltaje en CC de bajo voltaje. Y el LED recibe la CC de bajo voltaje y baja corriente.

Pasos para diseñar el circuito del controlador LED

1. Consiga su condensador de clasificación X (2,2 mF / 400 V) y conéctelo al suministro principal. Mientras lo hace, asegúrese de que su voltaje de suministro sea menor que su capacitor. Por ejemplo, usamos una CA de 230 V con un condensador de 400 V.

2. Conecte su 390KW en paralelo. Además, es vital asegurarse de que su conexión con el condensador permita la descarga cuando interrumpa el suministro. Además, ayudaría si tuviera un fusible (resistencia de 10 W) entre el suministro y el puente rectificador.

3. Use su W10M para obtener un rectificador de puente de onda completa que puede tomar hasta 1,5 A de corriente. Luego, use su condensador polarizado de 4,7 mF/400 V para filtrar la salida del rectificador.

4. En este paso, debe limitar la corriente conectando la resistencia en serie 22KW (5W). Y use su diodo Zener de 4,7 V (1N4732A) para controlar la salida de CC del puente rectificador. Luego, el capacitor 47mF / 25V filtrará la salida y la enviará al LED.

Palabras finales

A estas alturas, estará de acuerdo en que necesita controladores LED porque ahorra energía, conserva la función y le ahorra dinero a largo plazo. Y crear un controlador LED DIY es un proyecto divertido siempre y cuando tengas un objetivo en mente y trabajes con los materiales adecuados.

¿Qué opinas sobre los controladores LED? ¿Has construido el circuito del controlador LED? No dude en ponerse en contacto con nosotros.
