A lo largo de los años, los LED se han convertido en fuentes de luz disponibles y económicas bajo pedido. Además, puede usar LED para varios hermosos proyectos de iluminación. Uno de esos proyectos es el escáner LED.

Los escáneres LED pueden proporcionar una luz de atenuación electrónica intensa que mejora su configuración de iluminación y le brinda efectos llamativos. Además, puede usarlo para programas automatizados integrados que mejoran el sistema antirrobo. Por lo tanto, puede proteger la pérdida de los datos de la tarjeta de crédito.

Sin embargo, cuanto más potencia tiene un escáner LED, más caro se vuelve.

Entonces, en este artículo, nos enfocaremos en construir escáneres LED simples sin montar muchos componentes o hacer placas de circuito impreso. También verá el desglose porcentual y la precisión de las mediciones. Además, este circuito usa el efecto de ida y vuelta para dar el efecto de persecución.

¿Estás listo? Entonces, comencemos.

Cómo construir un circuito de escáner LED fácil

Esta sección nos enseñará cómo hacer un escáner LED utilizando un MOSFET, Arduino y dieciséis LED. Entonces, antes de comenzar, aquí hay un vistazo rápido a los esquemas de este circuito:

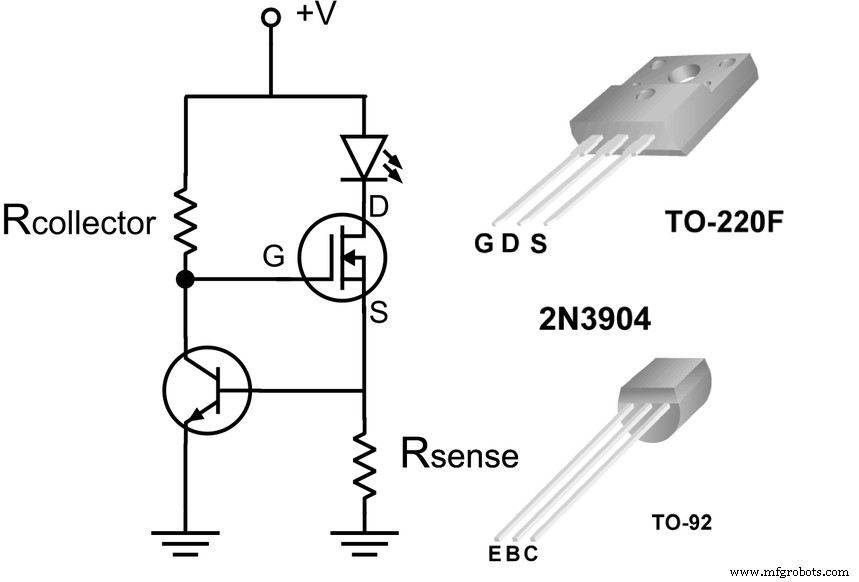

Esquemas 1

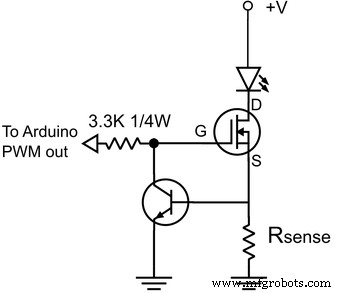

Esquemas de Arduino

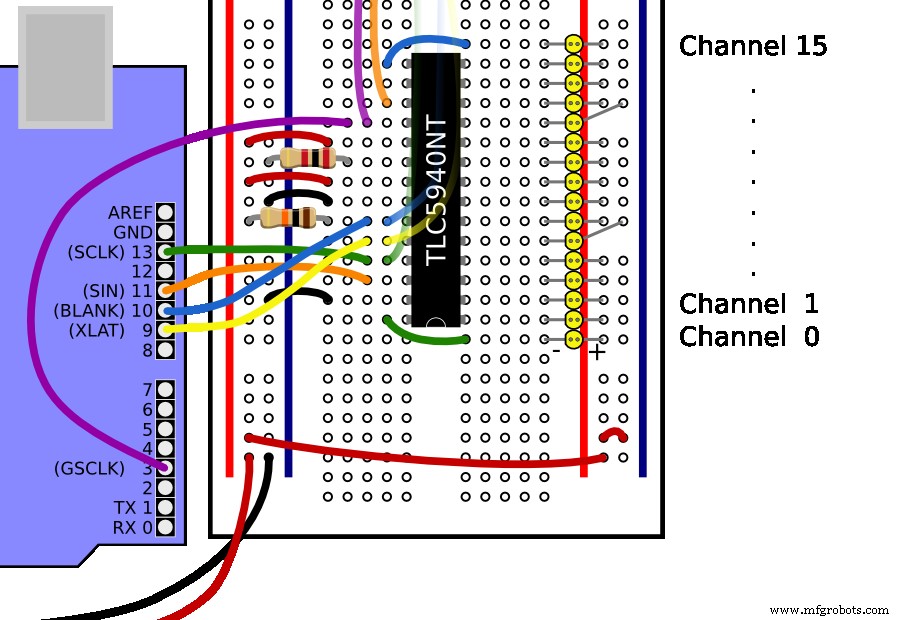

Esquemas TLC5940

Pasos

Estos son los pasos para construir este circuito:

Paso 1:Reúna los materiales, las dimensiones del producto y los componentes

• Luces LED de 10W (16)
• Resistencia de 750 ohmios y 1 W (1)
• Tarjeta de conexiones TLCS940 (1)
• Disipadores de calor (16)
• Ángulo de aluminio de ½” X 1 ½” de 6 pies (1)
• fuente de alimentación de 12 voltios (1)
• Soporte de escáner LED (1)
• Mini placa Arduino pro (1)

• Transistor 2N3904 (1)
• Cable calibre 22 para conexiones (1)
• Cable de calibre 18 para cables de alimentación (1)
• Tornillos y tuercas
• Soldador
• Alambre de soldadura
• 8-32 pulsaciones
• 4-40 pulsaciones
• Taladros y brocas
• Tubo termorretráctil
• Envolturas de corbata

Paso 2:construye tus módulos LED

Entonces, antes de comenzar, debes saber que cada módulo LED debe tener un regulador de corriente constante para funcionar correctamente. Primero, reúna los disipadores de calor y taladre de 4 a 40 orificios para montar el LED.

Luego, tome su pieza de aluminio y taladre de 8 a 32 agujeros. A continuación, fije el disipador de calor con sus tornillos 4-40. Además, doble los dos cables de los elementos emisores del disipador de calor. Luego, mantén recto el cable del medio. Luego, tome su transistor y doble el cable derecho en un ángulo de 90 grados para cumplir con las medidas básicas.

Eso no es todo.

A continuación, extienda las otras patas del transistor a unos 45 grados de separación y cree medios bucles en el extremo de los cables para evitar errores absolutos.

Transistor Lead Half-Loop

Además, conecte estos medios bucles a los cables del disipador de calor y conecte una resistencia de 75 ohmios al cable en el extremo derecho del disipador de calor. Además, tome el cable de 90 grados y forme un bucle para que pueda funcionar como conexión a tierra. Nuevamente, asegúrese de estar trabajando con una medición precisa y un rango de medición para evitar barras de error. Si es posible, confirme y verifique la precisión de la medición y las mediciones del sensor.

Ahora es el momento de conectarse a su módulo LED. Entonces, lleve el cable central del disipador de calor al cable negativo (cátodo) del módulo LED:

Ahora repita el proceso para los 15 módulos LED restantes.

Paso 3:conecta tu Arduino y la placa de conexión

Conexión de Arduino y Breakout Board

Para la alimentación, asegúrese de crear una conexión entre las tierras de ambas placas. Además, puede encontrar un pin de voltaje de entrada positivo no regulado (RAW). Luego, puede conectarlo al pin VCC de la placa de conexiones para evitar tasas de error absolutas.

Tanto la placa de ruptura como la Arduino cuentan con un regulador de +5V que maneja hasta 17 voltios. Además, antes de montar tus circuitos, primero programa tu Arduino.

Entonces, con este código, asignaremos la función de atenuación a un LED y esperaremos 40 mseg antes de cambiar al siguiente LED. Cada LED tendrá un tiempo de atenuación de 470 mseg.

LED

Una vez que el circuito finaliza el escaneo en una dirección, escaneará en la otra dirección. Además, es fácil cambiar los valores del LED o configurarlo para escanear en una sola dirección.

Por lo tanto, este código establecerá el valor del desvanecimiento de 0 a 4095. En otras palabras, lo establece desde el máximo hasta el máximo.

Código:

#incluye “Tlc5940.h”
#incluye “tlc_fades.h”
canal TLC_CHANNEL_TYPE;
configuración vacía ()
{
Tlc.init(4095);
}
uint16_t duración =470;
valor máximo int =4095;
int fadeTime =40;
uint32_t startMillis;
uint32_t endMillis;
bucle vacío ()
{
si (tlc_fadeBufferSize ==0)
{
// no se están ejecutando fundidos actualmente
inicioMillis =milis();
endMillis =startMillis + duración;
para (int i=0; i<16; ++i) {
tlc_addFade(15-i, 0, maxValue, startMillis+fadeTime*i, endMillis+fadeTime*i);
}
}
tlc_updateFades();
retraso (5);
si (tlc_fadeBufferSize ==0)
{
// no se están ejecutando fundidos actualmente
inicioMillis =milis();
endMillis =startMillis + duración;
para (int i=0; i<16; ++i) {
tlc_addFade(i, 0, maxValue, startMillis+fadeTime*i, endMillis+fadeTime*i);
}
}
tlc_updateFades();
retraso (5);

Paso 4:Monte sus módulos LED

Ahora es el momento de unir los módulos LED al ángulo de aluminio. Por lo tanto, mida dieciséis orificios con espacios uniformes y conecte los módulos LED. Además, haz unos cuantos agujeros más para unir la placa Arduino y Breakout al ángulo de aluminio.

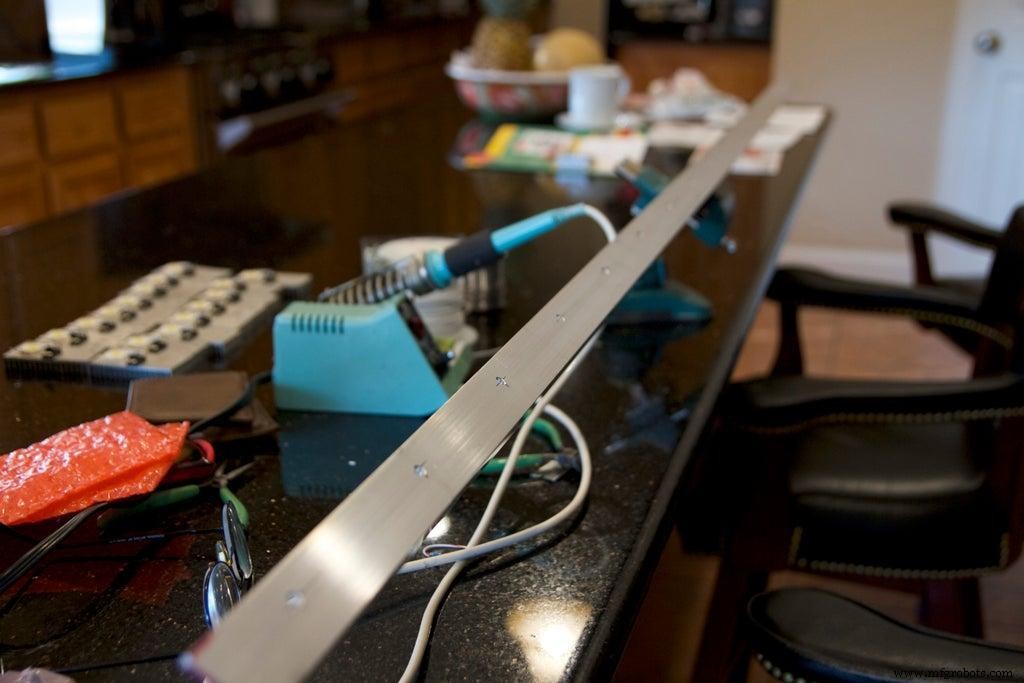

Ángulo de aluminio

Además, use tornillos 8-32 para asegurar los disipadores de calor al aluminio. Ahora, cuando todo esté configurado, comience a conectar sus módulos a la unidad activa positiva y los cables de tierra. También dividimos los dieciséis LED en cuatro conjuntos. Por lo tanto, asegúrese de conectar los cuatro conjuntos en una unión con su cable de altura de base de calibre 18.

Luego, conecte los cuatro cables de alimentación y el cable de alimentación de la placa de circuito a su cable de calibre 16 y luego conéctelo a su fuente de alimentación de 12v.

Una vez que haya terminado con los cables de alimentación, asegúrese de conectar la línea de control de cada módulo LED y conecte el pin del colector del transistor a la placa de conexión. Además, puede usar bridas para mantener las conexiones ordenadas.

Después de las conexiones, examine lo que ha hecho y asegúrese de tener las conexiones correctas. Podrías dañar tus LED si realizas las conexiones incorrectas.

Si está de acuerdo con su trabajo, encienda su circuito de escáner LED compacto y observe cómo brilla.

Conclusión

Antes de redondear este artículo, es ideal saber que un escáner LED necesita un regulador de corriente para funcionar correctamente. Entonces, para este circuito, puede usar el transistor NPN 2N3904 como componente principal. Además, puede notar una caída de voltaje en la unión base-emisor cuando está polarizado hacia adelante y a una altura mencionada anteriormente.

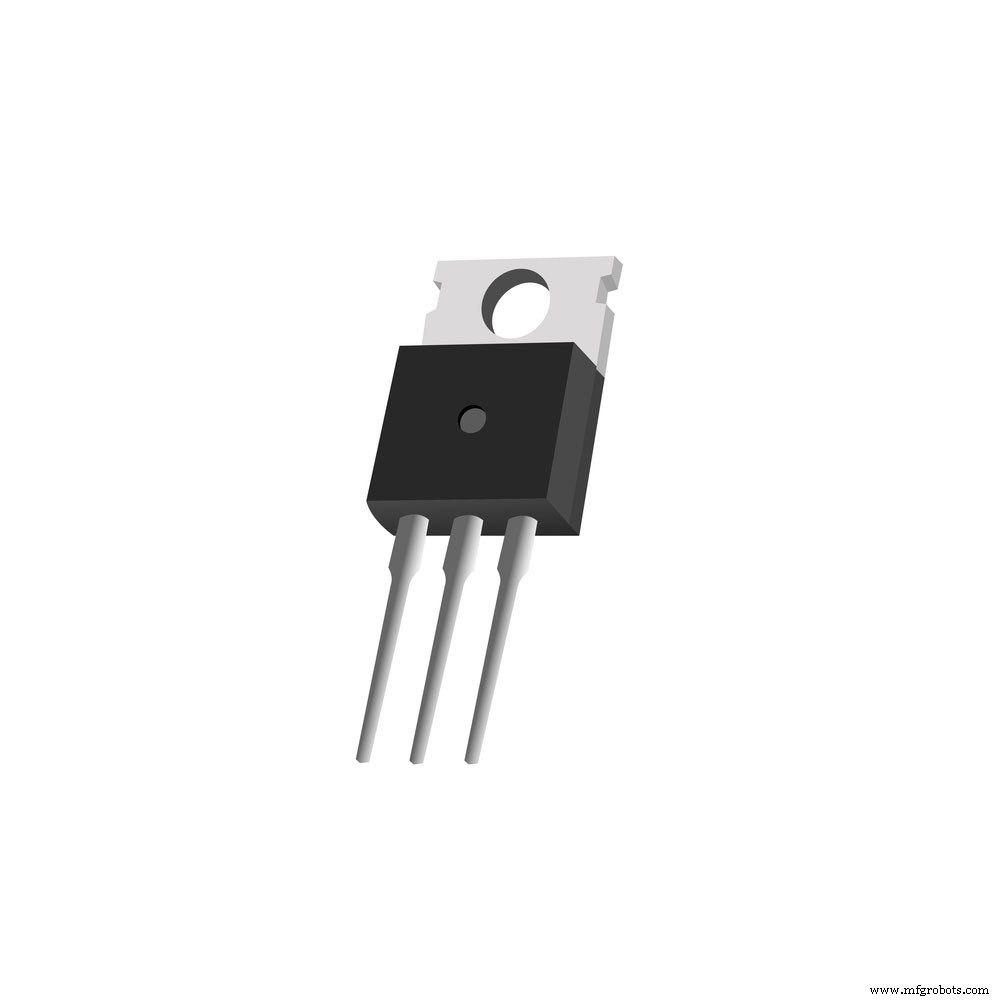

Transistor NPN

Este voltaje también funciona en la resistencia de detección de corriente. Además, aquí es donde la corriente del LED fluye a tierra.

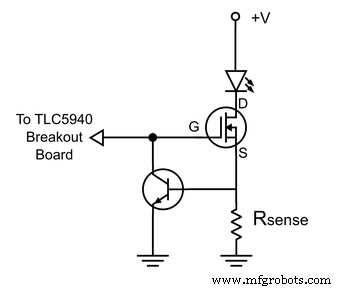

Además, el regulador de corriente maneja tres versiones de este circuito LED:en primer lugar, el suministro constante de corriente LED sin control. En segundo lugar, control directo desde la placa Arduino y, por último, control desde la placa de conexión SparkFun.

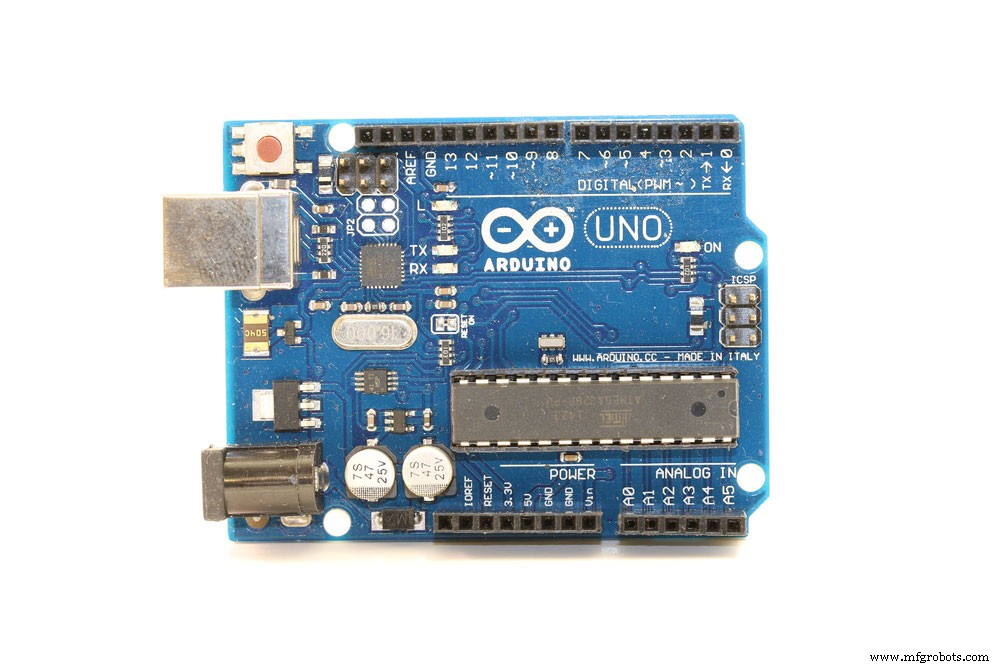

Placa Arduino

Eso concluye este artículo. Si necesita más información, no dude en ponerse en contacto con nosotros. Siempre estamos felices de ayudar.
