¿Cómo conectar un enchufe de 3 pines del Reino Unido? Cableado de un enchufe BS1363

Cableado de un enchufe BS1363 de 3 pines de forma segura y correcta

¿Qué es un enchufe de 3 clavijas del Reino Unido?

Un enchufe del Reino Unido también se conoce como enchufe británico, enchufe tipo G o enchufe estándar BS1363 por IEC =Comisión Electrotécnica Internacional) es un enchufe de tres clavijas que se usa para encender aparatos y dispositivos eléctricos . Hay varios tipos de enchufes de tres clavijas, p. Escriba A, B, C, D, E, F, G, H, I, J, K, L, etc., pero el enchufe de 3 clavijas tipo G es más común en el Reino Unido, Singapur, Hong Kong, Malta, Malasia, Irlanda, Chipre, Qatar, Omán, Kuwait, KSA, Emiratos Árabes Unidos, Israel y otros países que cumplen total o parcialmente las normas IEC.

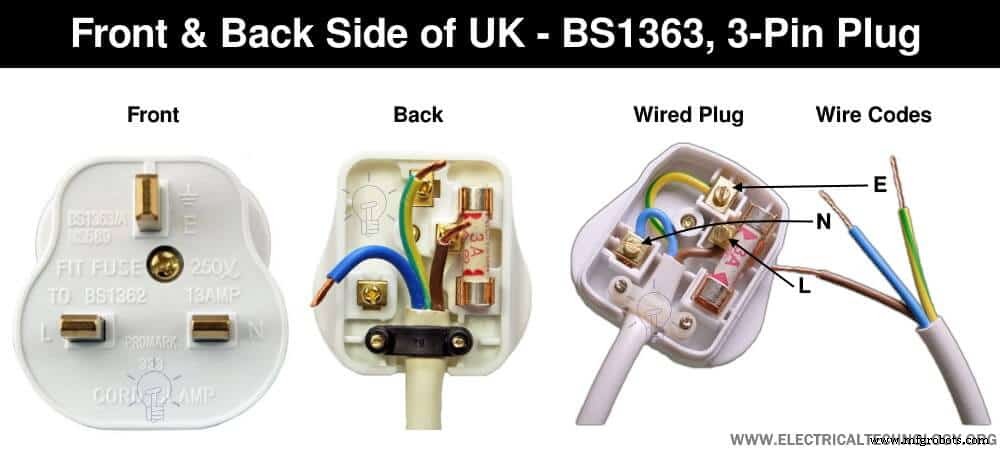

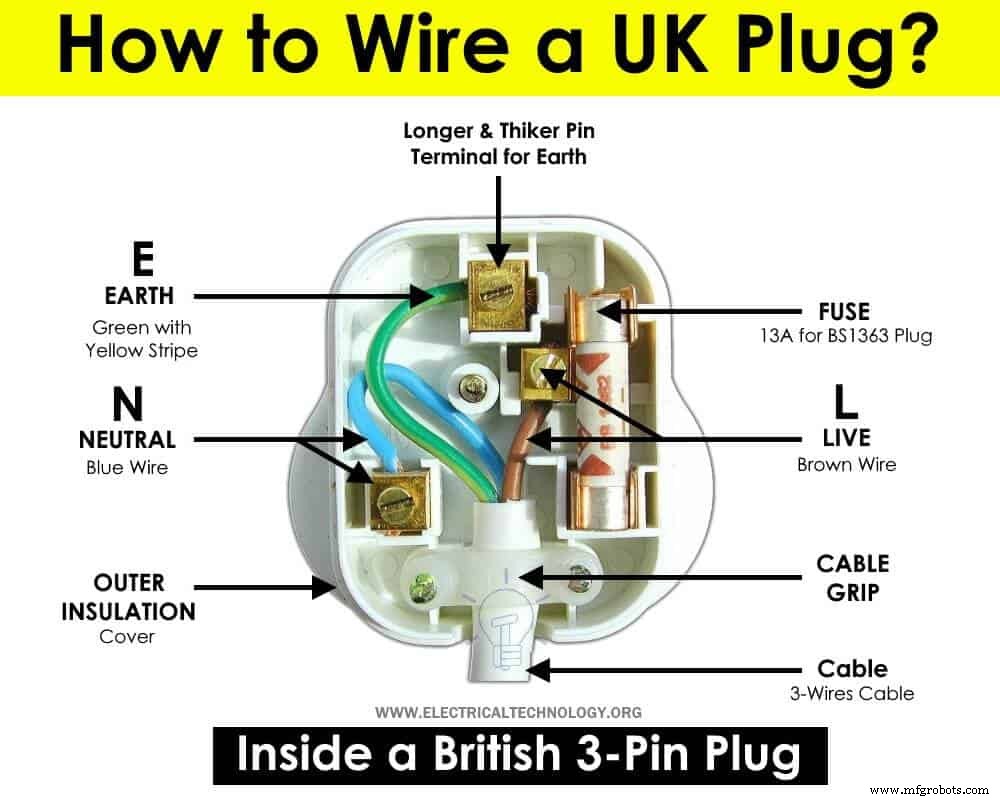

Dentro de un enchufe de alimentación de 3 pines

Hay tres terminales y un fusible (los valores nominales son diferentes, lo que depende de los requisitos del circuito de carga) dentro de un enchufe de alimentación de tres clavijas del Reino Unido de la siguiente manera:

Terminal en vivo =L

El terminal vivo debe conectarse al cable de color marrón (desde el cable). Transportará voltaje (y corriente) desde la fuente hasta el punto de carga. La terminal activa también se conoce como terminal activa, de línea o de fase. El tornillo del terminal vivo está conectado eléctricamente y unido a la entrada del fusible de seguridad, mientras que la salida del fusible está conectada al pin vivo.

Terminal neutral =N

El terminal Neutro debe estar conectado al cable de color azul. El cable neutro proporciona una ruta de retorno a la corriente cuando se completa el circuito.

Terminal de tierra =E

La terminal terrestre es más larga y gruesa por razones de seguridad. Por esta razón, el cable de tierra verde con rayita amarilla debe conectarse al terminal de tierra.

Fusible

Hay un fusible estándar incorporado (normalmente 13A) en un enchufe BS1363. La clasificación del fusible de cerámica en el enchufe del Reino Unido puede ser diferente, ya que depende de la capacidad actual y los tipos de carga protegida. La función principal del fusible en un enchufe británico es proteger el cable de alimentación, el electrodoméstico conectado y los cables y alambres en caso de sobrecalentamiento, sobrecarga y sobrecorriente.

Por ejemplo, un fusible de 13 A con un voltaje de suministro doméstico de 230 V y 50 Hz equivale a casi 3000 vatios (3 kW). Si la corriente de carga aumenta el límite de clasificación del fusible (en caso de falla, por ejemplo, un cortocircuito), se quemará o disparará el disyuntor RCD/MCB en la unidad de consumo principal.

Es bueno saberlo: El fusible en el enchufe de alimentación de tres clavijas debe estar clasificado de acuerdo con los estándares BS1363. Por ejemplo, si se debe utilizar un dispositivo de baja potencia (1100 W o 700 W) en lugar del dispositivo de alta potencia anterior (2,5-3 kW con un fusible de 13 amperios en el enchufe de alimentación), la clasificación del fusible debe reducirse de acuerdo con la capacidad de corriente de carga, p. 3A para aparatos de 700W y 5A para aparatos de 1100W.

Agarre de cable

El agarre del cable se utiliza para evitar la tensión en el cable durante el funcionamiento normal y para sacar los hilos del cable de los terminales de tornillo. El sujetacables o el alivio de tensión deben ajustarse firmemente alrededor del cable después de conectar los hilos del cable en los terminales apropiados.

Características de seguridad del enchufe BS1363

Es bueno saberlo:el enchufe BS-1363, también conocido como enchufe del Reino Unido, es el enchufe más seguro del mundo debido a las siguientes razones.

• Tiene un fusible incorporado.
• Tiene pines aislados.
• El pin de tierra es más grueso y más largo, es decir, el pin de tierra es el primer pin que hace contacto antes que otros pines. El grosor del pin evita que se inserte el pin equivocado en otras ranuras, es decir, neutral en vivo o tierra en el terminal vivo, etc. En resumen, no se puede insertar en la ranura viva o neutral.
• Los enchufes cerrados en los enchufes se utilizan para enchufes de alimentación de 3 pines que evitan que los niños inserten clavos u otro material conductor en el enchufe. El pin de tierra más largo ayuda a abrir las otras dos ranuras para los cables Vivo y Neutro.
• La empuñadura ayuda a quitar el enchufe fácilmente.
• No se puede usar al revés o en la dirección inversa para mezclar Live o Phase con Neutral.

Herramientas necesarias

Se requieren las siguientes herramientas básicas al cablear un enchufe de alimentación de 3 pines.

• Un enchufe británico de 3 pines
• Destornillador de hoja plana
• Probador de fase
• Tijeras para cables, cortadores laterales, tijeras, cuchillo o un simple pelacables.

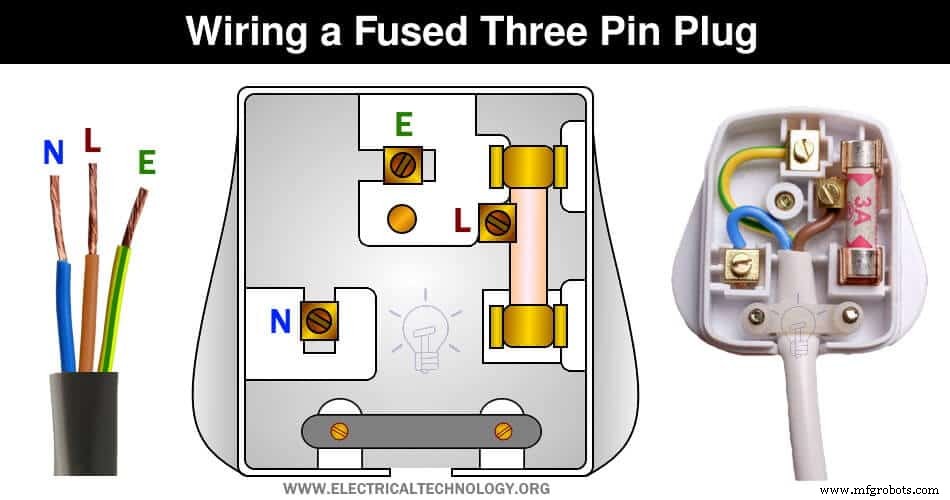

Cableado de un enchufe de 3 pines del Reino Unido

Siga los siguientes pasos simples para cablear un enchufe BS-1363 del Reino Unido.

• En primer lugar, retire 2″ o 5 cm de la cubierta exterior o del aislamiento del cable sin dañarlo con un cuchillo, unas tijeras de punta afilada o un pelacables.
• Ahora, acorte los cables Vivo y Neutro (marrón y azul) en la longitud adecuada que encaje adecuadamente en los terminales de tornillo Vivo y Neutro.
• Retire aproximadamente media pulgada (10 mm) del aislamiento de los núcleos internos de los tres cables, es decir, marrón, azul y verde/con una raya amarilla, con unas tijeras, un cuchillo o un pelacables. Todo este proceso debe realizarse con cuidado sin dañar los hilos de alambre o conductores.
• Es una buena práctica torcer firmemente todos los hilos de cable y doblarlos antes de insertar los terminales de tornillo. Esto porque evitará que los hilos del cable se extiendan a otras terminales y los tornillos estén perfectamente apretados en caso de flexión de calibre pequeño.
• Ahora, afloje los tornillos del sujetacables (aliviador de tensión) para conectar fácilmente el cable de fase, neutro y tierra a los terminales de tornillo correspondientes.
• Conecte el cable verde con franja amarilla en el terminal de tierra "E" como se muestra en la fig.
• Pase el cable azul por el terminal neutro "N".
• Finalmente, conecte el cable marrón en el terminal "L" vivo (fase).
• Como paso final, apriete los tornillos de sujeción del cable (aliviador de tensión) y vuelva a colocar la cubierta posterior del enchufe de tres clavijas. Asegúrese de que todos los cables y tornillos estén perfectamente apretados, ya que una conexión floja puede provocar un incendio peligroso debido a arcos y sobrecalentamiento o incluso descargas eléctricas que pueden causar lesiones graves.

Recuerda:

• Verde con Amarillo pele el cable al terminal “E” de tierra.
• Azul cable al terminal Neutro “N”.
• Marrón cable a la Terminal Viva “L”.

Códigos de color de cableado IEC y Reino Unido:antiguo y nuevo

Hemos utilizado los siguientes códigos de color de cableado IEC para voltaje de suministro único de 230 V aplicable en el Reino Unido y la UE. Los códigos de color de cableado más antiguos en el Reino Unido (antes de abril de 2004) también se mencionan a continuación.

Códigos de colores de cableado IEC para sistemas de 230 V, monofásicos y de 3 cables

• Marrón =Cable vivo o de fase
• Azul =Neutro
• Verde o Verde con Amarillo Franja =tierra o cable de tierra como tierra de protección (PE).

Los códigos de color del cableado del Reino Unido antiguo para el cableado monofásico son los siguientes.

Monofásico de 230 V

• Rojo =Fase
• Negro =Neutro
• Verde =Tierra o cable de tierra.

Instrucciones y precauciones de seguridad

• Desconecte la fuente de alimentación (y asegúrese de que esté completamente APAGADA) antes de realizar tareas de mantenimiento, reparación o instalación de equipos eléctricos. Para ello, apague el interruptor principal en la unidad de consumo principal o en el cuadro de distribución.
• Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o la instalación.
• Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
• Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede usar la calculadora de tamaño de cables y alambres para encontrar el tamaño de calibre adecuado.
• Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la guía y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas con amplios conocimientos y buenas prácticas que sepan cómo manejar la electricidad.
• Hacer su propio trabajo eléctrico es peligroso e ilegal en algunos casos. Póngase en contacto con el electricista matriculado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones de cableado eléctrico.
• El cuadro de distribución no debe instalarse a 2,2 metros del suelo, debe estar protegido de la corrosión y alejado de zonas con agua. Todos los cables deben estar cubiertos en el tablero del panel (es decir, no deben colgar fuera del panel). Finalmente, debe haber una señal de seguridad cerca del tablero de distribución.
• El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba cualquier circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
