¿Cómo calcular el número de lámparas fluorescentes en un subcircuito final?

Cómo determinar el número de Tubelight fluorescentes y lámparas CFL en un subcircuito final?

La cantidad de lámparas fluorescentes, tubos de luz y luces fluorescentes compactas (CFL) no es igual a la cantidad de lámparas incandescentes que tienen la misma potencia nominal. Esto se debe a la regla de calzo y balasto en el circuito de tubos fluorescentes. El calzo y el balasto actúan como un dispositivo controlador y el factor de potencia disminuyó debido a la inductancia del calzo. Los condensadores se utilizan para mejorar el factor de potencia y la corriente general del circuito aumenta en comparación con las lámparas incandescentes.

• Publicación relacionada:  ¿Cómo calcular el número de lámparas incandescentes en un subcircuito final?

Ahora supongamos que tenemos que instalar lámparas fluorescentes de 75 vatios en lugar de lámparas incandescentes para la iluminación general.

Si la corriente nominal del subcircuito final es de 5 amperios con un voltaje de suministro de 220 V (110-120 V en EE. UU.), entonces la cantidad de lámparas de fluorescencia se puede encontrar de la siguiente manera fórmula.

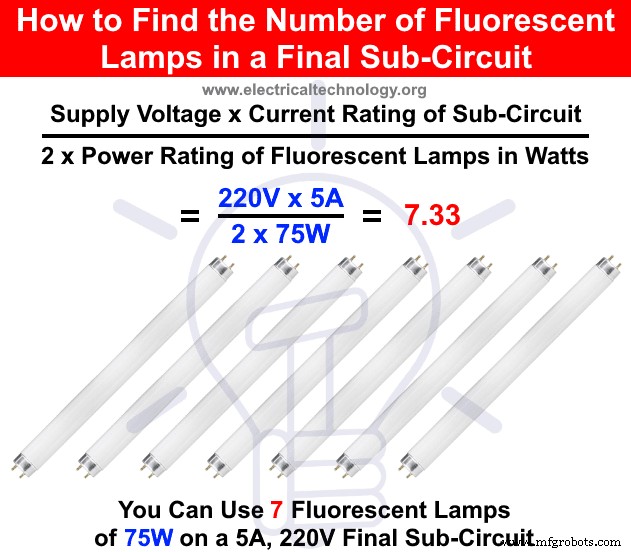

Voltaje de suministro x Valor nominal de corriente del subcircuito / (2 x Valor nominal de potencia de las lámparas fluorescentes en vatios)

220V x 5A / (2 x 75W)

=7.33

Significa que puedes usar 7 números de lámparas fluorescentes o luces de tubo, cada una de las cuales tiene 75 W en 5 A, subcircuito final de 220 V.

En el caso de lámparas de tubo de 40 W donde el voltaje de alimentación es de 120 V y la corriente nominal del subcircuito final es de 10 A.

120 V x 10 A / (2 x 40 W)

=15

Por lo tanto, puedes instalar un máximo de 15 tubos fluorescentes en un subcircuito final con suministro de CA de 10 A y 120 V.

Nota:

• Los subcircuitos finales se basan en la demanda máxima, es decir, consumen la potencia máxima mientras los electrodomésticos están en uso.
• Se ha tenido en cuenta el factor de potencia debido a la carga inductiva (chock y lastre) en los circuitos de lámparas fluorescentes.
