Guía de juntas personalizadas

Las juntas son sellos mecánicos que llenan el espacio entre dos o más superficies de contacto. Los ingenieros y diseñadores utilizan juntas en los gabinetes electrónicos para proteger los componentes internos contra el polvo, la suciedad y la humedad.

Al intentar crear un sello adecuado para sus gabinetes, hay muchos factores a considerar, como el tipo de diseño del gabinete, el entorno, la temperatura y más.

Aquí en Protocase, podemos fabricar juntas personalizadas para satisfacer sus requisitos exactos rápidamente, en tan solo 2 o 3 días, sin pedido mínimo. Esta guía de juntas personalizadas proporcionará información importante sobre cómo elegir el material correcto para sus necesidades y limitaciones específicas y el proceso de pedido en Protocase.

Materiales de juntas

Antes de pedir e instalar una junta nueva, es importante seleccionar el material adecuado para su diseño. Ofrecemos varias opciones de materiales diferentes aquí en Protocase, y cada material ofrece sus fortalezas y ventajas únicas.

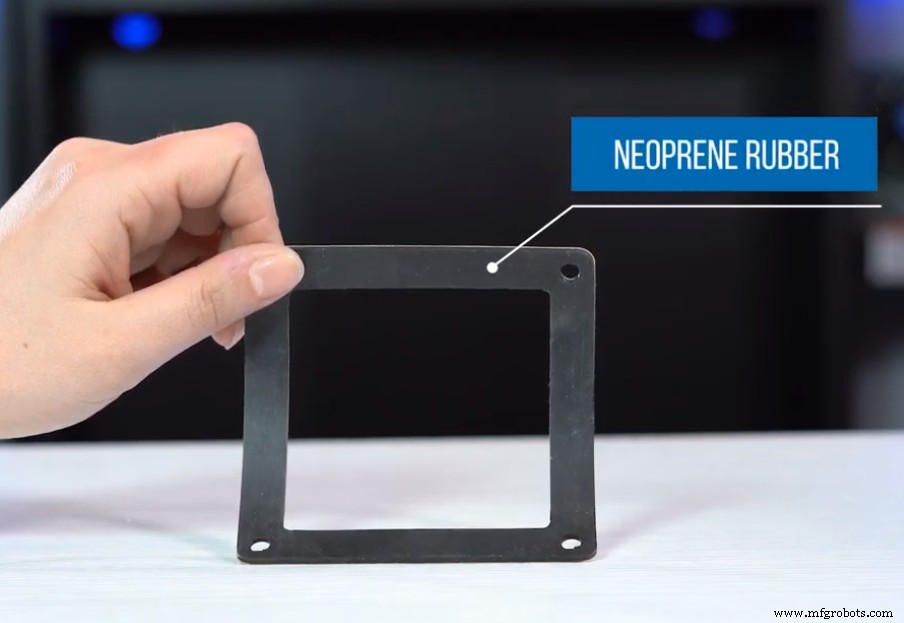

Goma de neopreno: Este es un material altamente resistente que se usa a menudo para aplicaciones al aire libre y marinas.

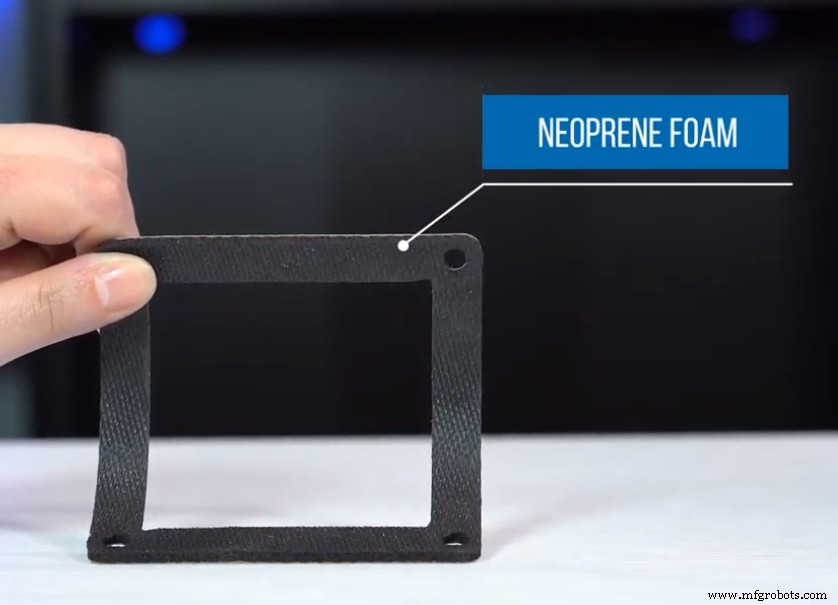

Espuma de neopreno: También conocida como Monarch, es una goma esponjosa suave, flexible y duradera que se ajusta a la forma y proporciona un buen aislamiento térmico y contra la humedad.

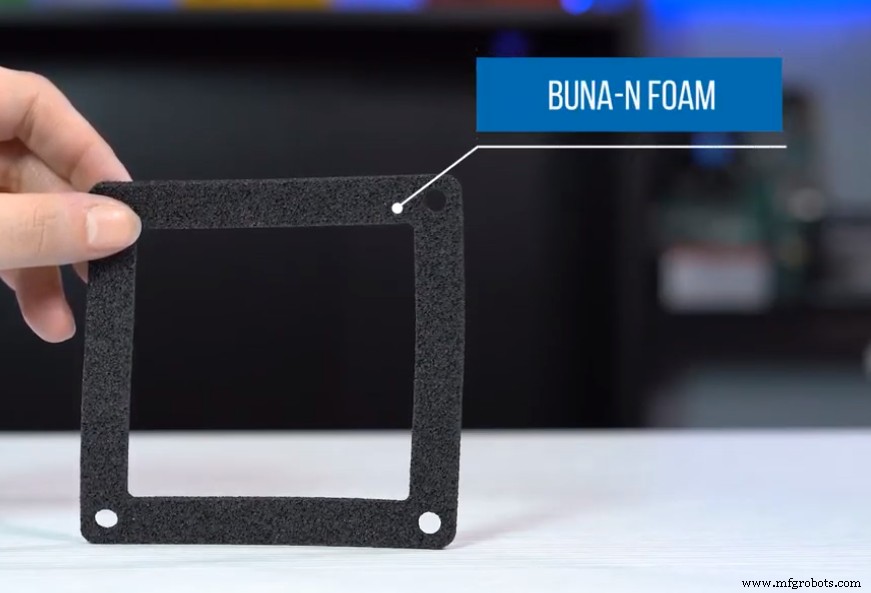

Espuma Buna-N: Este tipo de material cumple con las especificaciones de extinción de incendios de UL. La espuma Buna-N está hecha de una mezcla de Buna-N, neopreno y vinilo. La espuma Buna-N ofrece buena resistencia al aceite y restringe la absorción de agua, aire y gases.

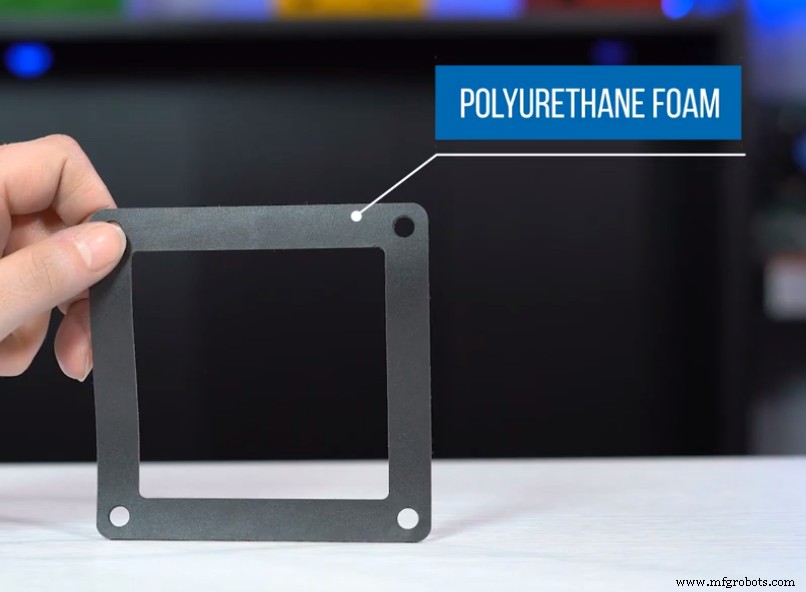

Espuma de poliuretano: Este material puede recuperar su forma rápidamente, incluso después de una compresión prolongada. Este material resiste el desgaste causado por el roce y el raspado. La construcción de celdas de espuma de poliuretano permite la absorción de agua, aire y gases. Este material se utiliza mejor para absorber golpes y vibraciones.

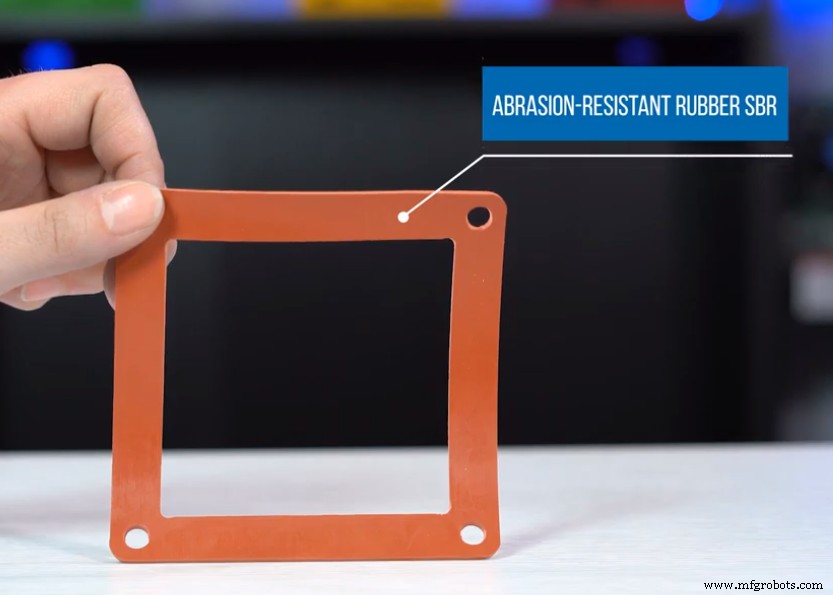

Caucho SBR resistente a la abrasión: SBR significa caucho de estireno butadieno. Este tipo de material es más duro y ofrece mejor resistencia a la abrasión que el caucho natural. SBR no se recomienda para uso en exteriores.

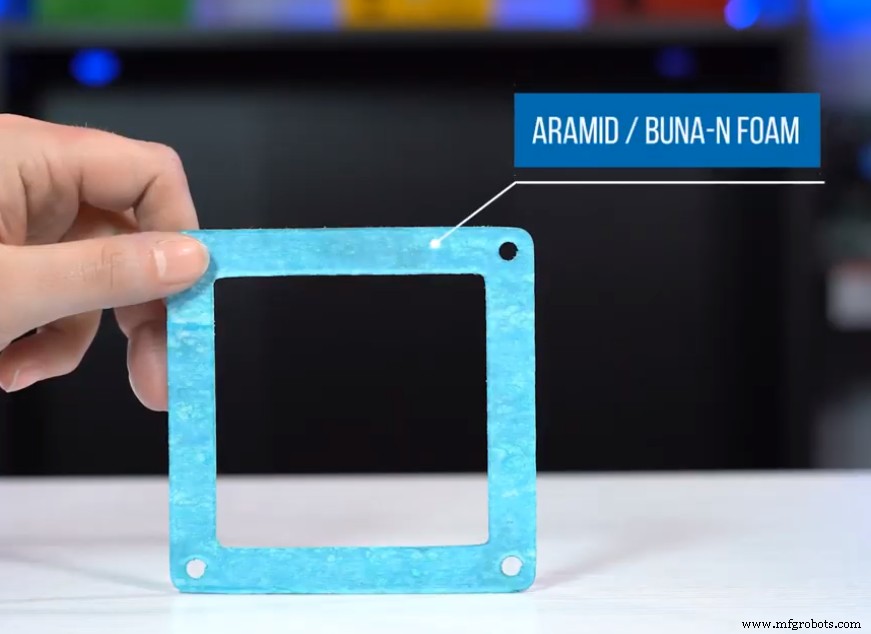

Aramida /Buna-N: Este tipo de material está hecho de una mezcla de fibra de aramida y caucho Buna-N, lo que crea un material que resiste el aceite, el agua y el etileno.

Guía de espesores para juntas personalizadas

Los materiales de las juntas a menudo se ofrecen en una variedad de espesores y, por lo general, tienen un durómetro correspondiente. Durómetro se refiere a la dureza del material. Esencialmente, el durómetro mide la resistencia de un material a la indentación permanente. Cuanto mayor sea el durómetro, más duro será el material.

Por ejemplo, el siguiente gif muestra el caucho de neopreno multipropósito de alta resistencia que tenemos en stock. Uno es un durómetro de 70A, mientras que el otro es un durómetro de 30A.

Al elegir el material y el grosor de la junta, asegúrese de considerar su durómetro según sus requisitos específicos.

Restricciones de juntas personalizadas

Por supuesto, las limitaciones de las juntas discutidas en este blog se relacionarán con nuestras capacidades de mecanizado específicas aquí en Protocase, ya que no podemos hablar con otros fabricantes. Con eso, vamos a sumergirnos.

Al elegir su material, debe cumplir con una rigidez mínima para garantizar un corte preciso; le recomendamos que se mantenga dentro de un durómetro de 30A a 70A si es posible. Podemos usar materiales más blandos si es necesario, pero la precisión de corte se puede sacrificar.

Para espesores, podemos acomodar entre ¼” y 1/64”; sin embargo, los materiales de junta que tenemos en stock van desde 1/8” a 1/16”. Puede ver una lista completa de materiales almacenados aquí.

También hay algunas restricciones que se deben tener en cuenta para las dimensiones de las piezas y los recortes. La tolerancia de nuestra fresadora CNC para el corte de juntas es de +/-0,030”. Para el tamaño mínimo general, la junta debe tener más de 1,25” de diámetro. El diámetro de orificio más pequeño que podemos acomodar es 0,060".

Y, por último, es importante asegurarse de que la tangente de cualquier corte en la junta sea de al menos 0,1" entre sí y el corte más cercano (o el borde de la junta).

Pedido de juntas personalizadas de Protocase

Nuestro objetivo es facilitar al máximo el diseño, la cotización y el pedido de gabinetes, paneles y piezas personalizados.

Del mismo modo, cuando se trata de juntas cortadas a la medida de Protocase, podemos crear su diseño de diferentes maneras.

1. Envíenos un diseño CAD de la junta que necesita. Nuestro sitio web enumera todos los formatos de archivo que aceptamos.
2. Envíenos un boceto o dibujo detallado , o también puedes enviarnos una foto (para mayor precisión, una foto de alta resolución ¡es mejor!). Nuestro equipo generará el modelo de junta para usted. Además de proporcionar fotos o dibujos, deberá proporcionar al menos dos dimensiones precisas para la junta que necesita.
3. Utilice nuestro equipo de servicios de diseño. Están aquí para hacer el trabajo de diseño por usted si las otras opciones no son óptimas o si tiene poco tiempo.

Cuando se crean sus empaques, nuestro equipo puede instalarlos directamente en sus gabinetes personalizados, si también ordenó gabinetes para su proyecto. O podemos enviarlos desinstalados si esa es su preferencia.

Sugerencia del experto: Si la junta se encuentra entre la tapa y la base de su gabinete, es una buena idea que nuestro equipo la instale primero para garantizar el ajuste adecuado entre las piezas antes de que salga de nuestras instalaciones de fabricación.

Ya sea que necesite una sola junta, muchas juntas personalizadas o un conjunto completo de gabinetes con juntas, contáctenos. ¡Podemos ayudarlo a mantener su proyecto en marcha haciendo lo que necesita rápidamente!
