Puertas TTL NOR y OR

Análisis de circuito TTL

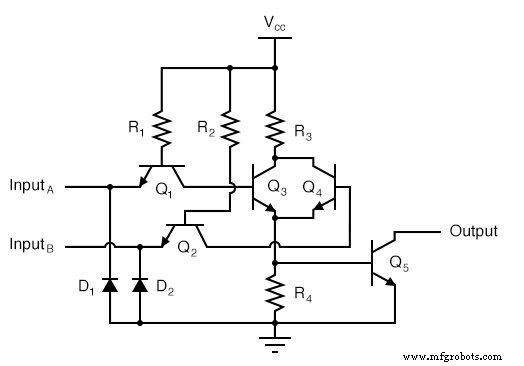

Examinemos el siguiente circuito TTL y analicemos su funcionamiento:

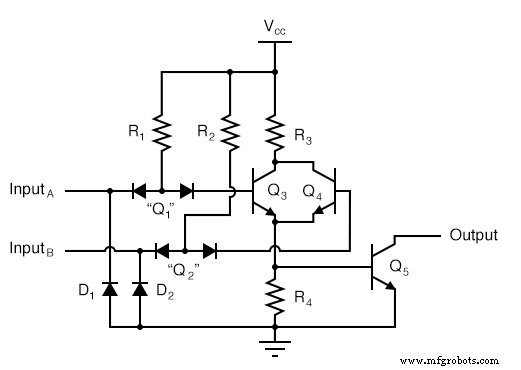

Los transistores Q1 y Q2 están dispuestos de la misma manera que hemos visto para el transistor Q1 en todos los demás circuitos TTL. En lugar de funcionar como amplificadores, Q1 y Q2 se utilizan como redes de "dirección" de dos diodos. Podemos reemplazar Q1 y Q2 con juegos de diodos para ayudar a ilustrar:

Si la entrada A se deja flotando (o se conecta a Vcc), la corriente pasará por la base del transistor Q3, saturándolo. Si la entrada A está conectada a tierra, esa corriente se desvía de la base de Q3 a través del diodo de dirección izquierdo de "Q1", lo que obliga a Q3 a cortar. Lo mismo puede decirse de la entrada B y el transistor Q4:el nivel lógico de la entrada B determina la conducción de Q4:saturada o cortada.

Observe cómo los transistores Q3 y Q4 están en paralelo en sus terminales de colector y emisor. En esencia, estos dos transistores actúan como interruptores en paralelo, permitiendo que la corriente pase a través de las resistencias R3 y R4 de acuerdo con los niveles lógicos de las entradas A y B. Si cualquiera La entrada está en un nivel "alto" (1), entonces al menos uno de los dos transistores (Q3 y / o Q4) estará saturado, permitiendo que la corriente pase a través de las resistencias R3 y R4, y activando el transistor de salida final Q5 para un " salida de nivel lógico bajo ”(0). La única forma en que la salida de este circuito puede asumir un estado "alto" (1) es si ambos Q3 y Q4 están cortados, lo que significa ambos las entradas tendrían que estar conectadas a tierra o ser "bajas" (0).

Tabla de verdad de la puerta NOR

La tabla de verdad de este circuito, entonces, es equivalente a la de la puerta NOR:

Conversión de un circuito TTL de puerta NOR en una puerta OR

Para convertir este circuito de puerta NOR en una puerta OR, tendríamos que invertir el nivel lógico de salida con otra etapa de transistor, tal como hicimos con el ejemplo de puerta NAND a AND:

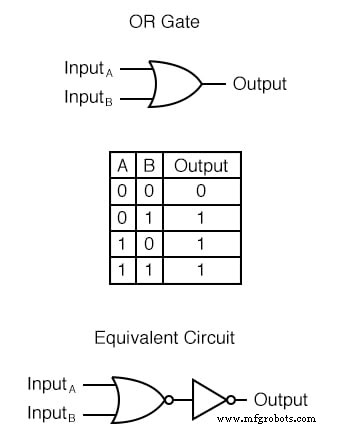

Tabla de verdad de puerta OR

La tabla de verdad y el circuito de puerta equivalente (una puerta NOR de salida invertida) se muestran aquí:

Por supuesto, las etapas de salida de tótem también son posibles en los circuitos lógicos NOR y OR TTL.

REVISAR:

• Se puede crear una puerta OR agregando una etapa inversora a la salida del circuito de la puerta NOR.
