Stratasys Origin One frente a EnvisionTEC y Carbon

Desde la adquisición de Origin por parte de Stratasys en diciembre de 2020, han estado trabajando para relanzar el producto de Origin bajo la marca Stratasys. El Stratasys Origin One ya está disponible para su pedido y se enviará en el cuarto trimestre.

Fotopolimerización programable

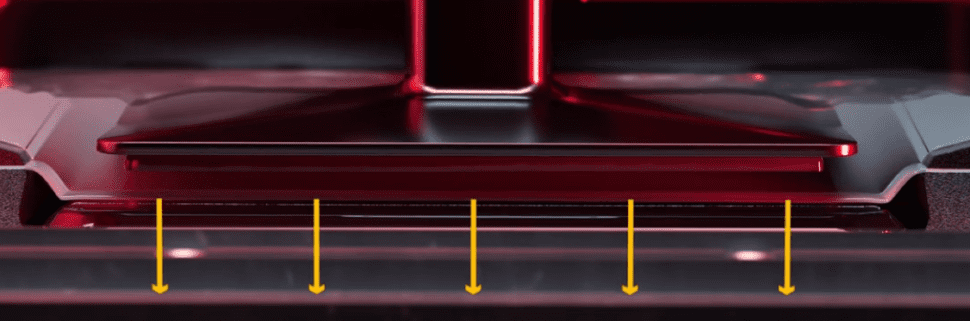

La tecnología que impulsa al Stratasys Origin One se llama fotopolimerización programable o P3. Es una forma de fotopolimerización en cubeta, específicamente procesamiento de luz digital o DLP. En pocas palabras, una tina de resina de fotopolímero se cura parcialmente en una plataforma de construcción con un proyector de alta resolución, capa por capa. Una característica fundamental de la tecnología DLP es el mecanismo de separación que se utiliza para garantizar que las piezas no se peguen durante la impresión. P3 utiliza un mecanismo de separación neumático donde el aire se bombea debajo de una membrana para inflarla ligeramente, lo que permite que la capa curada se elimine fácilmente. Esta es un área que separa P3 y Origin de otras máquinas con tecnología DLP, como las de EnvisionTec y Carbon.

Stratasys no es ajeno a las resinas fotopoliméricas. Su línea de productos Polyjet ha proporcionado piezas impresas en 3D de alto nivel de detalle a todo color y una amplia gama de materiales durante muchos años. Polyjet inyecta capas microscópicas de resina de fotopolímero que luego se cura completamente en cada pasada y capa. Debido a los múltiples canales de material, Polyjet puede proporcionar piezas de varios colores y materiales en una variedad de texturas y acabados. Aunque Origin no puede imprimir piezas de varios colores o materiales, donde supera a Polyjet es en rendimiento, precisión y materiales de grado de producción.

Origen uno

Los dos jugadores principales con máquinas DLP que rivalizan con el Origin One de Stratasys son EnvisionTec y Carbon. Ambas empresas han estado en el espacio DLP durante muchos años y han desarrollado equipos de fabricación aditiva de última generación. El enfoque de este blog será ver cómo las máquinas de EnvisionTEC y Carbon se comparan con la Origin One de Stratasys, y por qué es la mejor opción. Primero, aquí están las especificaciones del Origin One.

Stratasys Origin One

Crear sobre:​​ 192 x 108 x 370 mm

Software: Licencia de Autodesk Netfabb de 1 año basada en la nube de Origin One

Materiales: Resinas de 385 nm de los socios de materiales del ecosistema de Stratasys, licencia completamente desbloqueada disponible

Mecanismo de separación: P3 Neumático

Precisión: +/- 0,001 ″ o 25 μm

El Stratasys Origin One es una máquina totalmente programable y desbloqueable. Es capaz de imprimir una amplia variedad de piezas, desde piezas detalladas de alta precisión con características tan pequeñas como 50 μm hasta piezas grandes en bloques que abarcan toda el área de construcción. El flujo de trabajo comienza con una aplicación web basada en la nube de Origin donde se eligen los parámetros de impresión. GrabCAD Print de Stratasys será compatible en 2022. La máquina también viene con una suscripción de un año a Autodesk Netfabb, para el procesamiento posterior del trabajo. Una vez finalizada la impresión, las piezas se lavan con alcohol isopropílico en un baño de sonicación. Este proceso elimina el exceso de resina y limpia las piezas antes del curado. Después de unos minutos de limpieza, las piezas se colocan en una caja de curado UV durante 5 a 10 minutos, según el tamaño de la pieza y la selección del material.

Stratasys se ha asociado con los principales proveedores de materiales como Henkel, DSM y BASF para desarrollar y calificar materiales para Origin One. Muchos de los materiales de Henkel se desarrollaron utilizando Origin One. También está disponible una licencia de kit de desarrollo de materiales que desbloquea completamente la máquina para cualquier resina de 385 nm.

EnvisionTec

Hay dos impresoras de EnvisionTec que se comparan con la Origin One. Perfactory P4K Series y Envision One cDLM Mechanical. Comencemos con la serie Perfactory P4K, de la cual hay cuatro modelos.

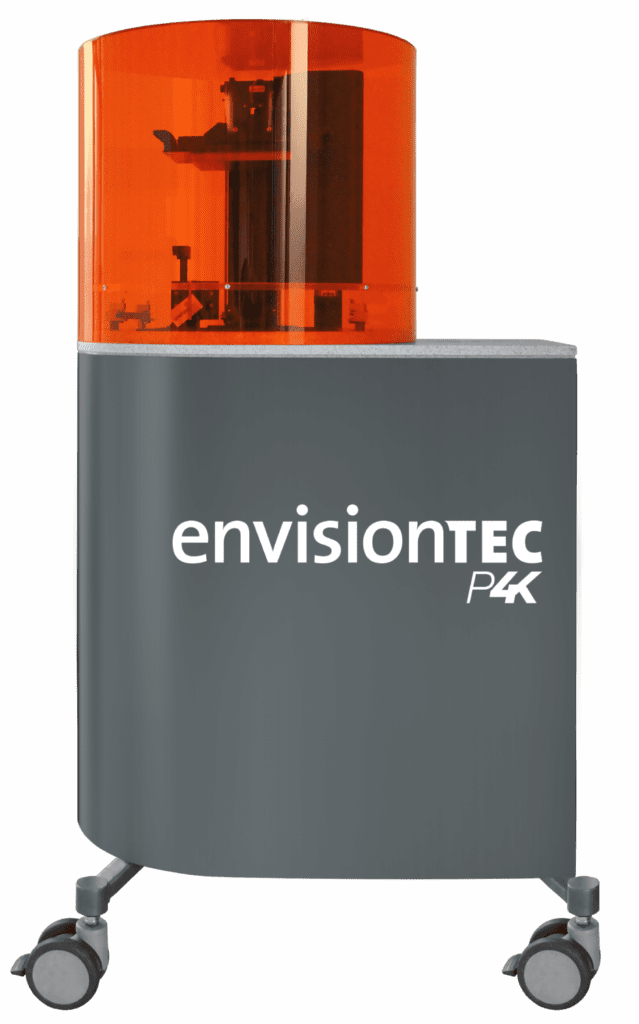

EnvisionTec P4K

Modelos: P4K 35, 62, 75 o 90

Crear sobre:​​
90 x 56 x 180 mm (P4K 35)
160 x 100 x 180 mm (P4K 62)
192 x 120 x 180 mm (P4K 75)
230 x 143,75 x 180 mm (P4K90)

Software: Imagina un RP

Materiales: Resinas de 385 nm desarrolladas y vendidas por EnvisionTEC

Resolución: 35 µm, 62 µm, 75 µm o 90 µm

Mecanismo de separación: Inclinación mecánica

EnvisionTEC tiene una amplia cartera de materiales que cubre una amplia gama de aplicaciones de ingeniería. El P4K es un sistema en su mayoría bloqueado. No se pueden usar materiales de terceros y los materiales se deben comprar en EnvisionTEC. La configuración del sistema también está bloqueada. Cuando se utiliza un nuevo material, EnvisionTEC debe enviar la configuración de construcción a la impresora antes de comenzar la impresión. Con piezas pequeñas, el P4K es capaz de un alto rendimiento, utilizando un flujo de trabajo similar al del Origin One. El mecanismo de separación de inclinación mecánica proporciona un buen acabado de superficie pero da como resultado una velocidad de construcción más lenta que la del Origin One.

El P4K es un poco más desafiante de operar. Tiene un delicado procedimiento de nivelación que requiere mucho tiempo y, si no es perfecto, puede provocar impresiones fallidas o variaciones en la calidad de las piezas en diferentes áreas de la bandeja. Como todas las impresoras DLP enumeradas, la P4K puede imprimir piezas con excelente acabado superficial y detalles finos.

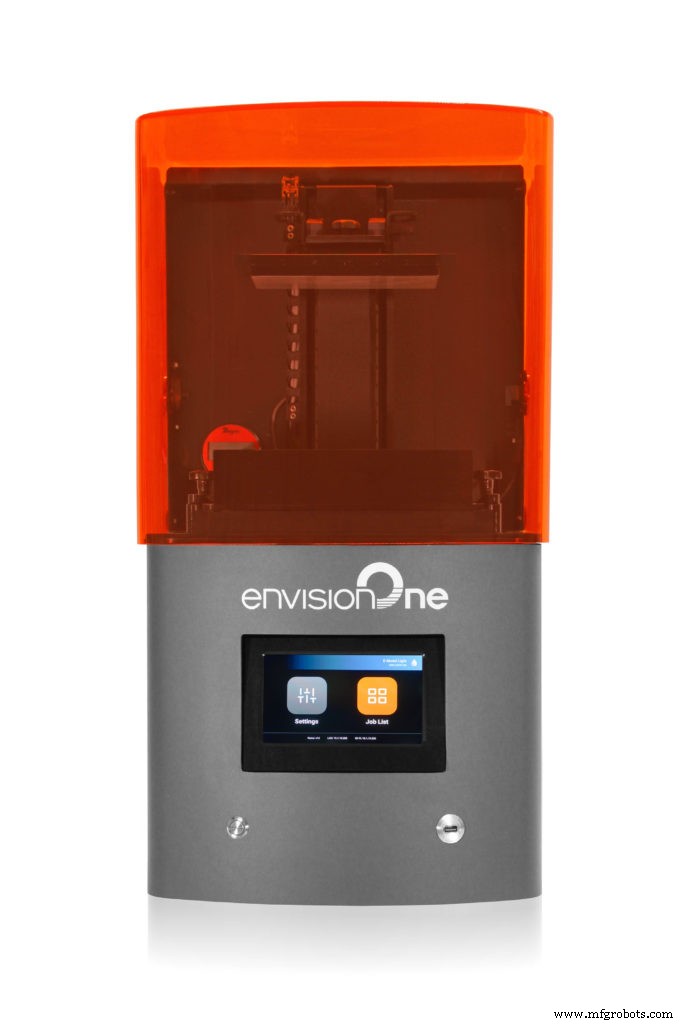

Envision One cDLM Mechanical

Crear sobre:​​ 180 x 101 x 175 mm

Software: Imagina un RP

Materiales: Resinas de 385 nm desarrolladas y vendidas por EnvisionTEC

Resolución: 93 µm

Mecanismo de separación: Impresión continua, zona muerta de oxígeno

El Envision One cDLM Mechanical es muy similar al P4K pero tiene algunas diferencias clave. Ofrece un poco menos de materiales que el P4K debido a los diferentes mecanismos de separación. El cDLM Mechanical bombea oxígeno debajo de la tina de resina, lo que crea una "zona muerta" a partir de la interacción entre el oxígeno y la resina. Esto permite que la plataforma de construcción se mueva continuamente hacia arriba en Z, lo que resulta en tiempos de impresión más rápidos. Un inconveniente de este mecanismo de separación es que el oxígeno hace que la película permeable al oxígeno se abolla, lo que resulta en un "efecto de cúpula". Esto provoca una variación visible en el área de construcción que puede dar lugar a piezas inexactas. Además, la presencia de oxígeno limita los tipos de químicas que se pueden imprimir. El cDLM Mechanical tiene un procedimiento de nivelación similar al del P4K y la configuración del sistema no se puede cambiar.

Carbono 3D

Carbon 3D tiene 2 impresoras DLP que se comparan con la Origin. El Carbon M1 y M2. Dado que la única diferencia es el volumen de construcción, veamos el M2 más grande.

Carbon M2

Crear sobre:​​ 189 x 118 x 326 mm

Software: Software de carbono

Materiales: Resinas desarrolladas con carbono, algunas de terceros

Resolución: 75 μm

Mecanismo de separación: Zona muerta de oxígeno

Carbon M2 es un sistema confiable con un buen software de preparación de impresión y una buena selección de materiales. La configuración del sistema está bloqueada y enviada por Carbon, y aunque la mayoría de los materiales deben comprarse directamente a Carbon, están agregando lentamente opciones de terceros. La mayoría de los materiales de alto rendimiento de Carbon son resinas de 2 componentes. Una vez que se mezclan las resinas, tienen una vida útil corta de 8 a 12 horas. Después de eso, el material no se puede imprimir. Esto conduce a un alto desperdicio de material, más de 100 ml por construcción. El flujo de trabajo es ligeramente diferente al de las máquinas anteriores, ya que la mayoría de las resinas de carbono requieren un poscurado térmico de 8 a 12 horas, lo que significa un tiempo de separación mucho más prolongado.

El modelo de compra Carbon M2 es “máquina como servicio”. El carbono reemplaza la máquina cada 3 años, lo que significa un alto tiempo de actividad y confiabilidad. Sin embargo, dado que la máquina no es propiedad del usuario y los materiales de carbono son más costosos que las opciones de terceros, el M2 tiene un costo total de propiedad más alto que el Origin One. Similar al Envision One cDLM Mechanical, el mecanismo de separación en el M2 es una zona muerta de oxígeno. Además de limitar los tipos de químicas que se pueden imprimir, este mecanismo de separación reduce la calidad de la pieza en detalles finos, hace que la impresión de grandes secciones transversales sea prácticamente imposible y da como resultado piezas delicadas en estado verde antes del curado. En general, la Carbon M2 es una máquina poderosa, pero la configuración del sistema bloqueada, la selección restringida de materiales y el costoso costo de propiedad hacen que la Origin One sea una mejor opción.

El Origin One tiene todo lo que desearía de una impresora DLP 3D. Tiene configuraciones de impresión totalmente programables, la mejor precisión dimensional, rendimiento y calidad de la pieza en su clase, y una selección de material abierta. Las piezas son muy resistentes en estado verde antes del curado, lo que hace que el flujo de trabajo sea fácil y escalable. Además, ahora que Origin One está bajo la marca Stratasys, viene con la infraestructura y el soporte que ha sido una piedra angular de Stratasys desde sus inicios. La tecnología DLP está llevando la industria de fabricación aditiva a aplicaciones de uso final desafiando los métodos de fabricación tradicionales. Con cadenas de suministro en constante cambio y problemas logísticos, las empresas buscan soluciones internas que les brinden la flexibilidad, el rendimiento y la calidad que necesitan. Solo hay una máquina DLP que lo logra, la Stratasys Origin One.

---
