El sensor Hall calificado para automoción ofrece alta linealidad y estabilidad térmica

Melexis anuncia el IC de sensor Hall listo para ASIL MLX91377, adecuado para su uso en sistemas automotrices críticos para la seguridad, como la dirección asistida eléctrica (EPAS). Con una temperatura ambiente de funcionamiento de hasta 160 ° C y la combinación de una alta linealidad con una excelente estabilidad térmica, incluida la baja compensación y la deriva de la sensibilidad, el MLX91377 admite una detección de par precisa y confiable en los sistemas EPAS para permitir un control seguro en la conducción convencional y autónoma.

Desarrollado como un elemento de seguridad fuera de contexto (SEooC), el MLX91377 cumple con la norma ISO 26262 y está calificado para AEC Q-100 Grado 0. Respalda el nivel de seguridad funcional ASIL-C en modo digital (SENT o SPC) y ASIL-B En modo analógico, el MLX91377 ofrece un alto nivel de seguridad funcional, por dado, y puede detectar fallas internas y entrar en un estado seguro para evitar el comportamiento involuntario del vehículo. El paquete TSSOP-16 de doble matriz disponible amplía aún más esto al ofrecer dos matrices completamente redundantes para permitir el soporte para aplicaciones críticas de seguridad como sistemas de dirección y frenado.

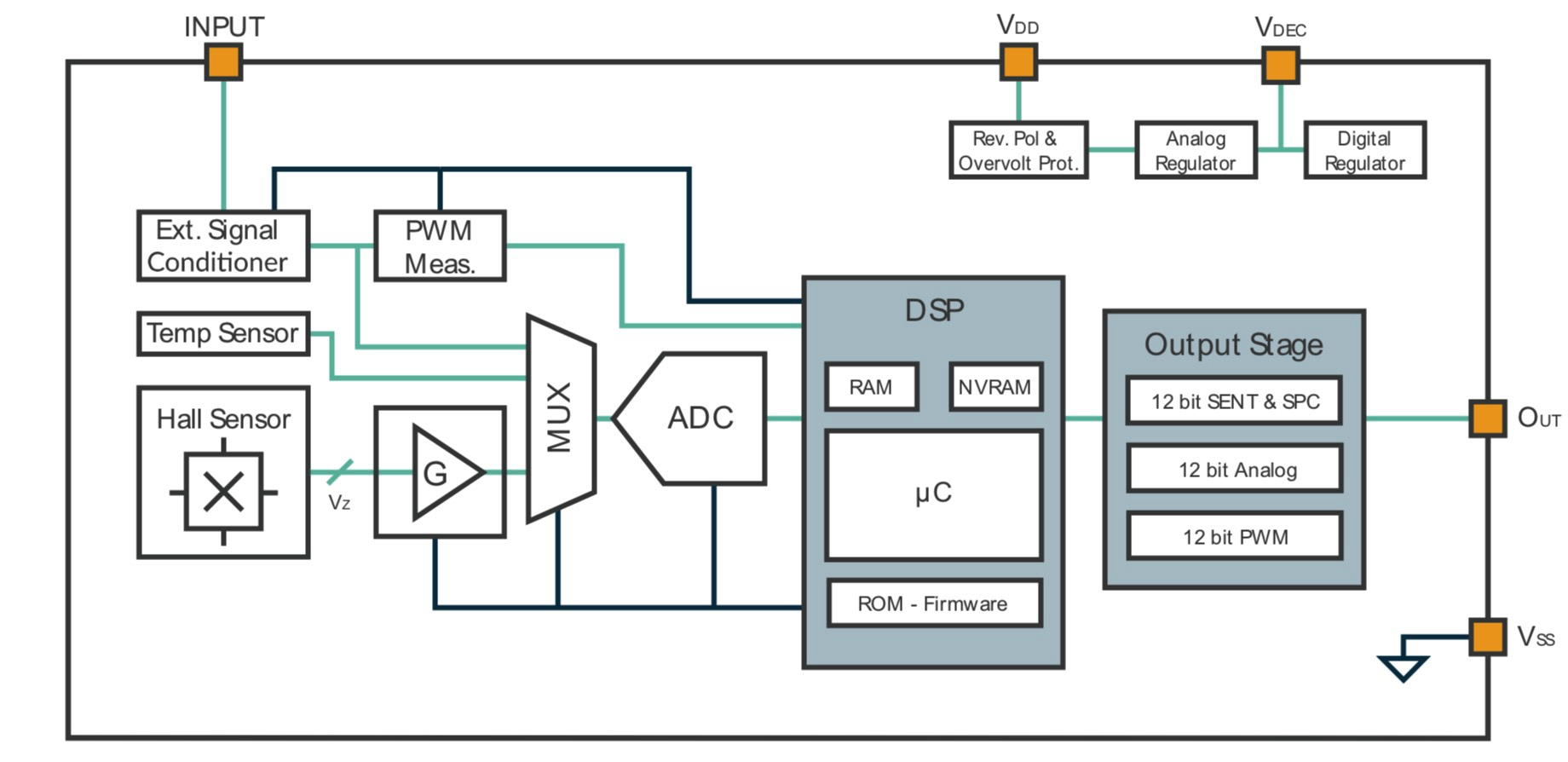

MLX91377 Diagrama de bloques (Fuente:Melexis)

Además de las aplicaciones de seguridad funcional, el MLX91377 satisface una amplia variedad de casos de uso de detección de posición sin contacto automotriz e industrial, incluidos sensores de par de dirección, sensores de aceleración, freno o pedal de embrague, sensores de posición lineal absoluta, sensores de nivel de flotación, potenciómetros de contacto, sensores de posición de ángulo pequeño y sensores de posición de carrera pequeña.

El rango de medición programable y la calibración multipunto mejoran la flexibilidad para los diseñadores, y la variedad de protocolos de salida permite que un IC se utilice en múltiples aplicaciones, lo que reduce los esfuerzos y costos de recalificación. El protocolo Short PWM Code (SPC) permite que se tomen y transmitan medidas al detectar un pulso de activación. Por lo tanto, se pueden sincronizar hasta cuatro sensores MLX91377 hasta 2 kHz, lo que permite mediciones magnéticas simultáneas con latencia determinista para garantizar una alta precisión. Además, el bajo nivel de ruido y la alta frecuencia de actualización permiten altas velocidades de bucle de control, lo que permite a los sistemas ofrecer tiempos de respuesta rápidos con un filtrado mínimo.

El MLX91377, con su número de identificación programable de 48 bits, está disponible en un paquete TSSOP-16 completamente redundante de matriz doble.
