El sistema de cuatro núcleos en el módulo ofrece un rendimiento integrado rentable de 64 bits

Direct Insight ha presentado el sistema en módulo (SoM) TRITON-TX8M en formato SODIMM en Embedded World 2020. El módulo se basa en el asequible procesador i.MX8M Mini Quad ARM Cortex-A53 de NXP, que tiene cuatro ARM Cortex de 64 bits -A53 núcleos que funcionan hasta 1.6GHz (Figura 1).

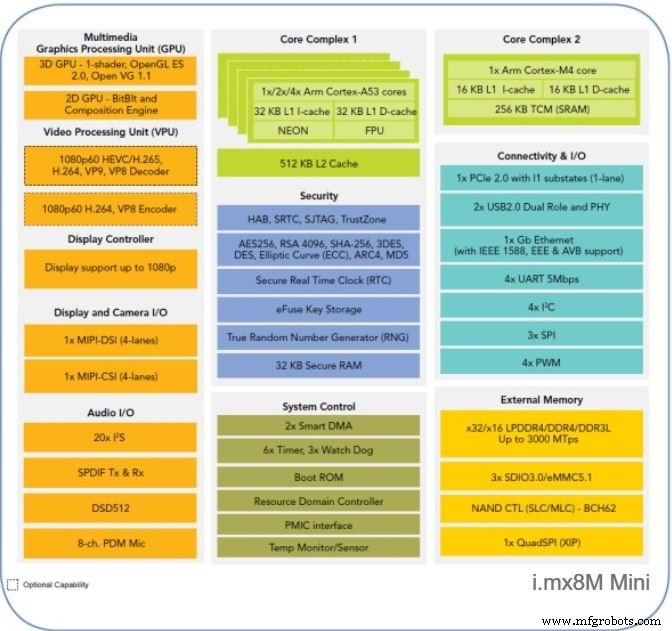

Figura 1:Diagrama de bloques de i.MX8M Mini

Un sistema en módulo está un paso por encima de un SoC. Incorpora conectividad, multimedia y pantalla, GPIO, sistema operativo y otros en un solo módulo. Por otro lado, los diseños basados ​​en SoM suelen ser escalables para lograr un ensamblaje electrónico completamente personalizado en términos de interfaces y factores de forma. Los SoM se pueden reemplazar o actualizar dentro de una placa de soporte. Algunas ventajas del enfoque de SoM sobre el desarrollo de SoC incluyen ahorros de costos, menor riesgo de mercado, menores requisitos de diseño y espacio para el cliente.

“Los módulos SODIMM son muy buenos porque usan un formato estándar, puede enchufarlos, desenchufarlos y reprogramarlos en su placa portadora”, dijo David Pashley, director gerente de Direct Insight.

A diferencia de SoM, un SoC puede contener varias funciones digitales y analógicas en un solo sustrato. Una de las ventajas más importantes de un SoC es que suele ser más eficiente energéticamente. A nivel de hardware, el SoC todavía tiene una desventaja significativa:usted está atrapado en esa configuración de por vida, y esto limita las aplicaciones relacionadas con el fabricante.

La integración de todo en una sola placa también crea algunos problemas. Una vez que se crea el SoC, ya no se puede modificar. Por eso es fundamental saber cuál es su destino antes de diseñarlo. A pesar de esta precaución, el programador tendrá que hacer “saltos mortales” para crear un software que no supere los límites impuestos por el hardware. Para superar esta limitación, SoM viene en nuestra ayuda y nos ofrece mucha más flexibilidad.

“Hay problemas con la adopción de sistemas en módulos. No es solo como un componente, porque tiene API e integraciones complejas para hacer, y para aprovechar la oportunidad de tiempo de comercialización, todo debe ir sin problemas y lo que mi empresa se especializa en hacer como uno de los mayores proveedores de sistemas en módulos en el Reino Unido ”, dijo Pashley.

“Las únicas limitaciones que tiene de un sistema en módulo en comparación con el diseño desde cero con un sistema en chip es que, obviamente, desde el punto de vista del hardware, hay menos pines. El módulo SODIMM tiene 200 pines. El sistema en chip real tiene más de 400 pines, por lo que apreciará que existe alguna limitación en el número de interfaces ".

El pequeño módulo TRITON, 68 mm x 26 mm (versión LVDS:28 mm), viene con DDR3L de 1024 MB o 2048 MB y un eMMC de 4 GB. Un segundo núcleo complejo está equipado con un microcontrolador ARM Cortex-M4F, y las potentes GPU 3D y 2D proporcionan capacidades gráficas completas.

El módulo proporciona una amplia gama de conectividad, incluido el puerto Ethernet, dos puertos USB 2.0, pantalla MIPI-DSI o una construcción alternativa con pantalla LVDS, entrada de cámara MIPI-CSI y muchas otras interfaces. La VPU del i.MX8M Mini proporciona capacidades de codificación y decodificación de 1080p. El TRITON-TX8M viene con Linux o Windows 10 IoT Core BSP, proporcionando una plataforma ideal para proyectos de misión crítica. Direct Insight también está desarrollando un BSP para QNX 7.0. Los módulos de la familia TRITON-TX basados ​​en i.MX6- e i.MX8 basados ​​en i.MX8 toman una única fuente de alimentación de 3.3 a 5.5V y proporcionan una potencia de salida de hasta 300mA 3.3V para su uso en la placa base.

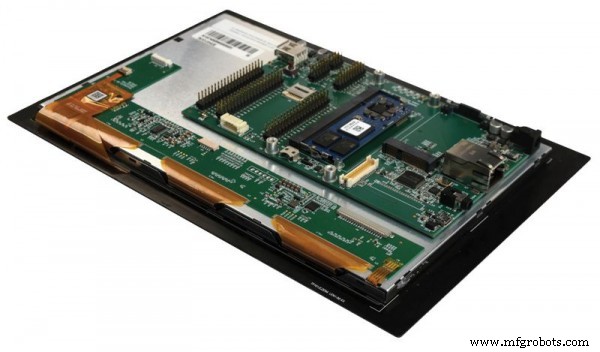

Direct Insight también ofrece un kit de desarrollo TRITON-TX8M con pantalla táctil de 10 ″ con resolución de 1280 x 800 y otras interfaces como puerto de expansión MiniPCI, conector Ethernet RJ45, conector de audio de 3,5 mm, cabezal de expansión de 120 pines, puerto de cámara MIPI-CSI, micro -Tarjeta SD (Fig. 2).

Figura 2:Kit de desarrollo TRITON-TX8M
