9 cosas que debe saber sobre los mandriles de vacío

Comprender cómo funcionan los mandriles de vacío trabajo y cómo pueden hacer su vida más fácil.

Respondemos preguntas sobre nuestras máquinas todos los días, pero a veces recibimos aún más interés en nuestras mesas de vacío. Si bien las mesas de vacío no son un accesorio del todo raro en el mundo del mecanizado CNC, DATRON las aborda de manera diferente, lo que las convierte en el accesorio ideal para tener con una máquina.

¡Esta adaptación única tiene muchas preguntas, y estamos felices de responder! Pasemos directamente a desmitificar el giro de DATRON en la sujeción de piezas por vacío y descubramos si es la solución adecuada para usted.

1. ¿Cómo funciona una mesa de vacío?

Los principios sobre los que funciona nuestro sistema de mesa de vacío no son tan diferentes de los demás. Su pieza de trabajo se monta sobre un patrón de rejilla de aluminio rígido y se succiona hacia abajo con una bomba de vacío, como resultado, se sujeta firmemente en su lugar. Esto es especialmente útil para láminas grandes y delgadas, donde los métodos de sujeción tradicionales brindan resultados mediocres. Sin embargo, aquí es donde terminan las similitudes.

2. ¿Para qué sirve la hoja delgada?

Quizás la pregunta más común y confusa es qué hace la capa de sustrato con nuestras mesas de vacío. En casi todos los demás diseños de mandriles de vacío, se debe instalar una junta en la parte superior de la placa para sellar contra la pieza de trabajo; esto garantiza una pérdida de vacío mínima y una sujeción fuerte. La desventaja de esto proviene de sus limitaciones inherentes:dado que la junta es necesaria para un sellado fuerte, si la pieza se corta, el vacío se pierde por completo y la pieza y la herramienta se destinan al contenedor de chatarra.

Ingrese a Vacucard:una capa permeable entre la pieza de trabajo y la mesa de vacío sobre la que recibimos tantas preguntas. En comparación con una mesa de vacío estándar, DATRON no depende de una junta para un vacío fuerte, sino de la capa Vacucard para reducir el flujo de aire alrededor de la pieza de trabajo y dispersar el vacío uniformemente debajo de la pieza. Cuando se combina con una bomba de vacío adecuada (más sobre esto más adelante), la capa Vacucard permite el vacío donde sea necesario, incluso cuando se corta una pieza, lo que permite la máxima flexibilidad y la configuración mínima.

3. ¿Qué tan grandes o pequeñas pueden ser las partes?

Existe una amplia gama de tamaños adecuados para las piezas de vacío, que van desde tan pequeñas como una mariquita o tan grandes como la mesa de la máquina completa, cada una tiene su ventaja. Para piezas grandes, el vacío es la forma más rápida y sencilla de asegurar el material laminado sin el dolor de cabeza de instalar abrazaderas y tener que programar cuidadosamente alrededor de ellas.

Para piezas pequeñas, la ventaja es la capacidad de fresar por lotes muchas piezas a partir de una sola hoja. Incluso hay una variedad de nuestro sustrato, Vacucard +++, que tiene una rejilla adhesiva para ayudar a sostener las piezas extra pequeñas y garantizar que se mantengan quietas para el corte final.

4. ¿Cuánta fuerza de sujeción proporciona?

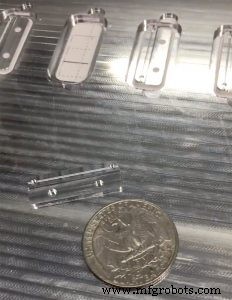

Sujetar piezas pequeñas con vacío es más fácil con un mandril de vacío DATRON y Vacucard +++

¡Esta es una de mis preguntas favoritas para responder porque puedo ser un nerd con la ciencia detrás de esto! La razón por la que la sujeción por vacío sujeta las piezas con tanta fuerza no se debe a la succión que hay debajo, sino a la cantidad de presión que hay encima. Cuando coloca una aspiradora fuerte debajo de su pieza de trabajo, la fuerza que la mantiene en su lugar es en realidad la presión atmosférica.

Dado que existe una gran diferencia de presión debajo de la pieza (25-29 inHg) frente a la parte superior de la pieza (14,7 psi al nivel del mar), el resultado es una mordida rígida en el mandril de vacío. Averiguar la fuerza de sujeción por su cuenta es una tarea fácil:simplemente tome el área de la superficie de su material y multiplíquelo por la presión atmosférica a su altitud.

Por ejemplo, una pieza de material de 9 pulgadas cuadradas tiene 81 pulgadas cuadradas de área superficial y la presión atmosférica al nivel del mar es de 14,7 psi. Por lo tanto, 81 pulg² x 14,7 psi =1190,7 libras. Tenga la seguridad de que más de media tonelada de presión de sujeción es suficiente para sujetar piezas en un DATRON.

Pero ¿qué pasa con las piezas pequeñas? Una pieza de una pulgada cuadrada solo tendría 14,7 libras de fuerza de sujeción; sería fácil suponer que simplemente no es suficiente para sujetar las piezas. Sin embargo, aquí es donde las altas RPM, el uso estratégico de las herramientas de corte y Vacucard+++ pueden garantizar resultados confiables al cortar piezas pequeñas al vacío. Hablando de uso estratégico de herramientas de corte...

5. ¿Necesito reducir mis avances y velocidades?

La mayoría de las veces la respuesta es no. El uso de las herramientas de corte adecuadas y el aprovechamiento de las RPM disponibles permiten fresar sin restricciones. Sin embargo, cuando se trata de cortar la pieza en la pasada final, se debe prestar especial atención. La cantidad de área de superficie que quedará cuando se corte la pieza, el tamaño de herramientas que se utilicen y las trayectorias utilizadas de antemano para llegar a ese punto son detalles importantes que se deben observar.

Pequeños trucos como cortar una lengüeta descendente que queda de una rampa, dejar gotas en lugar de bolsillos y usar la herramienta más pequeña disponible son formas sencillas de garantizar una operación final segura.

6. ¿Qué bomba de vacío se necesita?

En comparación con las mesas de vacío típicas, un mandril de vacío DATRON necesita un poco más de potencia detrás para mantenerse al día. Dado que el diseño de la mesa permite una distribución uniforme del vacío, las áreas descubiertas permiten el paso del aire, aunque sea lentamente. Esto se maneja fácilmente con las bombas de vacío industriales que recomendamos, el suministro de 20 a más de 200 CFM de flujo de aire garantiza un agarre firme de su pieza durante todo el proceso de fresado.

7. ¿Cómo evitar cortar la mesa de vacío?

Un buen mandril de vacío es una inversión que vale la pena, pero ¿cómo se protege? Puede ser un poco aterrador entregar los controles a un nuevo operador, mientras reza por regresar a su máquina con una mesa de vacío intacta. Hemos estado lidiando con estos problemas durante algún tiempo y hemos encontrado varias soluciones para garantizar una navegación sin problemas.

Primero, la capa Vacucard entre su material y el mandril de vacío sirve como una membrana de sacrificio, lo que le permite cortar completamente el material hasta 0,028” (0,70 mm) antes de llegar a la mesa. Sin embargo, esto podría no ser suficiente si una parte está programada para cortar demasiado profundo o si el cero está configurado incorrectamente. Aquí es donde los campos de protección vienen en tu defensa.

Los campos de protección son una función de software disponible para todas nuestras máquinas que le permite establecer una "zona de exclusión aérea" donde lo necesite en la máquina. Establecer un campo alrededor de su mandril de vacío permite que la herramienta se acerque a milésimas de él, pero nunca lo toque, alertando al operador de cualquier infracción próxima y deteniendo el programa de inmediato. En combinación con la medición automática de la longitud de la herramienta, se sentirá mucho más seguro al dejar un neo con un novato.

8. ¿Cuál es la tasa de éxito de la retención de piezas?

Es completamente justo sentirse incómodo con la idea de invertir en una solución integral de sujeción de piezas por vacío y no estar seguro de si funcionará bien para sus piezas. Tampoco nos gusta la idea de que nuestros clientes compren algo que no necesitan en primer lugar. Por lo tanto, para evitar cualquier cosa que no sea el éxito total, hacemos que nuestros ingenieros de aplicaciones revisen los proyectos con cada cliente para garantizar que las piezas se ajusten perfectamente a la sujeción de piezas por vacío.

Sin embargo, sabemos que a veces ocurren accidentes. La superficie de la mesa no está limpia, el material está deformado, su Vacucard está desgastada:por eso integramos el control de vacío. Configurado fácilmente en la máquina, el monitoreo de vacío permite al usuario establecer un nivel de vacío mínimo que debe mantenerse durante todo el programa, o de lo contrario, la máquina se detendrá y alertará inmediatamente al usuario sobre la falla. Solo otra capa de protección contra un error costoso.

9. ¿Es fácil de configurar?

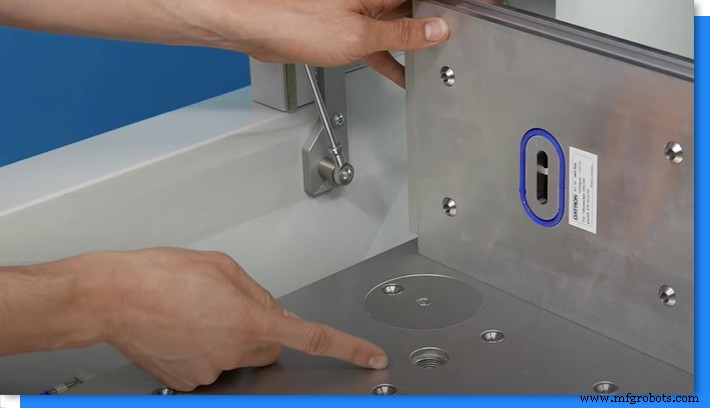

Al igual que nuestros otros accesorios de sujeción, nuestro sistema de mandril de vacío es extremadamente conveniente de configurar. Durante la instalación inicial, un electricista deberá colocar, conectar y cablear la bomba de vacío. Usando el sistema de rejilla cónica, la mesa de vacío se monta, se muele plana y fiel a la máquina, y luego se puede quitar y volver a instalar con un alto nivel de repetibilidad. Dado que el suministro de vacío se enruta a través de la parte inferior de la mesa de la máquina, no hay mangueras con las que luchar, lo que hace que la instalación sea una experiencia plug-and-play.

Después de eso, el mantenimiento es fácil y poco frecuente. Además de seguir las recomendaciones del fabricante para el mantenimiento de la bomba, es posible que de vez en cuando necesite reemplazar una junta o un filtro... Eso es todo.

Esperamos que esta lista haya respondido algunas de sus preguntas persistentes sobre la sujeción de piezas por vacío. Si cree que la sujeción de piezas por vacío podría ser la respuesta a su dilema de fabricación, ¡llámenos!
