OPERACIONES DE TORNO CNC

Cuando hablamos de diferentes tipos de mecanizado procesos, sabemos que los héroes anónimos de dichos procesos son las máquinas herramienta utilizadas para fabricar las piezas que usamos en la vida cotidiana. Una de las herramientas clave utilizadas para el mecanizado (y una de nuestras favoritas) es el torno. Tornos CNC son excepcionalmente versátiles:así como todo gran equipo de béisbol necesita un jugador de cuadro utilitario, también todo gran taller mecánico necesita un torno. Exploremos las diversas tareas que pueden manejar los tornos.

.

Antes de que podamos hablar sobre las operaciones de torno CNC más comunes, primero debemos establecer que los tornos son capaces de mecanizar tanto el interior como el exterior de la pieza. Las operaciones internas trabajarán para modificar el diámetro interior de la pieza de trabajo, mientras que las operaciones externas dan forma al exterior.

Ahora, entremos en más detalles.

Operaciones internas

Perforación:  En este proceso, un taladro ingresa axialmente a la pieza de trabajo a través del extremo de la pieza de trabajo y corta un orificio con un diámetro igual al de la herramienta de corte.

Aburrido:  Una herramienta de perforación ingresa axialmente a la pieza de trabajo y corta a lo largo de la superficie interna para formar diferentes características como escalones, conicidades y contornos. La herramienta es una herramienta de corte de un solo punto, que se puede configurar para cortar el diámetro deseado. El mandrinado a menudo se realiza después de taladrar para aumentar el diámetro o lograr dimensiones más precisas.

Escariado:  Al igual que el taladrado, el escariado suele realizarse después del taladrado. El escariador entrará en la pieza de trabajo axialmente y agrandará un orificio existente. El escariado está destinado a eliminar una cantidad mínima de material para obtener un diámetro más preciso y un acabado interno más suave.

Tocando:  En este proceso, el grifo ingresa a la pieza de trabajo y corta roscas internas en un orificio previamente perforado.

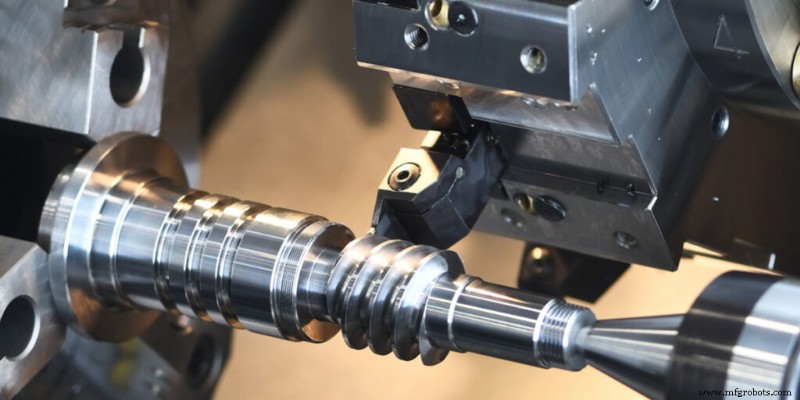

Los tornos CNC son capaces de completar muchas tareas, incluido el roscado.

Operaciones externas

Torneado:  El torneado es quizás la operación más básica que realiza un torno. En este proceso, una herramienta de corte de un solo punto se mueve axialmente a lo largo del costado de la pieza de trabajo para eliminar el material; esto forma diferentes características exteriores, como escalones, chaflanes y estrechamientos. Por lo general, estas características se mecanizan con muchas pasadas con poca profundidad de corte hasta lograr el diámetro necesario.

Orientación:  En este proceso, una herramienta de un solo punto se mueve radialmente a lo largo del extremo de la pieza de trabajo. Esto elimina una capa delgada de material para proporcionar una superficie lisa y plana. La profundidad de la cara es muy pequeña, por lo que el revestimiento se puede utilizar a menudo como un proceso de acabado de precisión.

Corte de hilo:  Si el roscado es el método para roscar el interior de la pieza, el roscado es el inverso. En este proceso, una herramienta de roscado de un solo punto (generalmente con una punta puntiaguda de 60 grados) se mueve a lo largo del costado de la pieza de trabajo para cortar roscas en la superficie exterior. Las roscas se pueden cortar a una longitud y paso específicos y pueden requerir varias pasadas para garantizar el tamaño o la dimensión deseados.

Ranurado y tronzado:  En el ranurado, una herramienta de corte de un solo punto se mueve radialmente hacia el lado de la pieza de trabajo para cortar una ranura igual al ancho de la herramienta. Cuando se necesitan ranuras más anchas o ranuras de varias geometrías, se realizan varias pasadas. El proceso de corte es similar al proceso de ranurado, pero la herramienta continúa hasta el centro de la pieza de trabajo para cortar la pieza del material.

Además de estas operaciones con herramientas estáticas, los tornos CNC modernos utilizan herramientas vivas , que son impulsados ​​por la torreta. Con una herramienta motorizada, puede realizar operaciones secundarias como taladrado, roscado o fresado, tanto en la cara de la pieza como alrededor del diámetro.

Los tornos CNC son la pieza central de todos los grandes talleres mecánicos, en parte debido a su incomparable versatilidad. y velocidad . El equipo de Winn Machine tiene experiencia en el uso de tornos para fabricar piezas precisas y de alta calidad en una variedad de cantidades. Si tiene un proyecto y le gustaría aprender cómo la experiencia en torneado puede brindar resultados óptimos, ¡contáctenos hoy!
