Configuración de pines TL072:Introducción, usos y aplicaciones del IC de audio

En los últimos tiempos, la tecnología ha experimentado grandes avances en cuanto a la evolución de los componentes de los circuitos electrónicos. Por ejemplo, el transistor ahora tiene varios JFET y BJT. En este caso, sin embargo, nos centramos en un tipo de transistor de efecto de campo conjunto de alta velocidad, el pinout TL072.

El pinout TL072 es el IC para usted si tiene la intención de asumir proyectos que requieren control de graves o agudos. Esto incluye circuitos de audio, UPS, inversores de CA e inversores solares. Más adelante, discutimos todo este amplificador operacional, su configuración de pines y métodos de uso.

(Una vista pictórica del amplificador operacional de entrada JFET de bajo ruido TL072C en un paquete SOIC).

Fuente:Wikimedia

TL072 Introducción

Para empezar, el pinout TL072 es un transistor de efecto de campo (JFET) de unión bipolar de alta velocidad. Para la mayoría, es una actualización de la versión única TL071 que usa un solo amplificador operacional. Sin embargo, también funciona como un amplificador operacional de uso general de doble entrada según las aplicaciones específicas.

Además, el IC de amplificador operacional dual tiene muchas características interesantes. Por ejemplo, tiene un consumo de energía reducido, un ruido térmico bajo, un coeficiente de temperatura y velocidades de respuesta más altas. Todo esto, en conjunto, hace que el JFET IC dual de bajo ruido TL072 sea único.

Por lo tanto, los encuentras en circuitos eléctricos cruciales con diseños modulares. Algunos incluyen UPS, inversores de CA, inversores solares, osciloscopios y aplicaciones de ganancia de señal de audio.

(TL072 es un JFET)

Configuración de clavijas TL072

En total, la configuración de pines del TL072 incluye ocho pines, cada uno con una función única.

(Un diagrama de pines IC de amplificador operacional dual equivalente)

A continuación, enumeramos los nombres de los ocho pines diferentes con sus valores de parámetros.

TL072 Representación simbólica

Por convención, el pinout TL072 comprende un dúo de amplificadores internos. Por lo tanto, el símbolo IC del amplificador operacional es el resultado de esa configuración interna. Posteriormente, representamos el pinout TL072 con un diagrama esquemático.

(Arriba, el diagrama simbólico muestra la presencia de dos amplificadores en el TL072 IC).

Cómo conectar los amplificadores al IC

Para hacer esto primero, conecta el amplificador a los PIN uno y tres del IC. Mientras tanto, la salida va al pin 1 OUT del TL072 IC.

Por otro lado, ejecuta una conexión para el segundo amplificador a los pines 5 y 6. Al mismo tiempo, conecta su salida al pin 7.

Especificaciones técnicas del CI TL072

En general, el pinout TL072 es un circuito integrado de amplificador operacional preferido por sus numerosas características increíbles. A continuación, enumeramos algunas de las características y especificaciones técnicas sobresalientes del TL072 IC:

• Es un circuito integrado de bajo ruido con altas tasas de respuesta.
• Además, tiene un circuito de baja distorsión armónica.
• El amplificador operacional de audio posee un voltaje de modo estándar extendido que oscila entre 6 V y 36 V.
• El TL072 tiene un voltaje de polarización bajo.
• Bajo consumo de energía/corriente. En otras palabras, utiliza una corriente de reposo que oscila entre 1,4 mA y 2,5 mA.
• Además, también utiliza menos corriente de compensación de entrada.
• A diferencia de otros, el TL072 cuenta con protección contra cortocircuitos en la salida.
• Además, compensa la frecuencia interna inadecuada.
• Un modo de funcionamiento sin bloqueo.
• Finalmente, es fiable y asequible.

Aplicaciones

En general, el pinout TL072 tiene una amplia gama de aplicaciones. Sin embargo, enumeramos algunas aplicaciones significativas relacionadas con el IC del amplificador operacional de propósito general de doble entrada:

• Inversores de CA.
• Circuitos de audio.
• Osciloscopios.
• Solar y otros componentes solares.
• Sistemas de proyección frontal DLP.
• Fuente de alimentación ininterrumpida (SAI).
• Unidades VF.

(Los sistemas solares utilizan el Tl072)

Cómo usar el pinout TL072 en un circuito

Un circuito de preamplificador de audio de bajo ruido es un excelente ejemplo del uso del pinout TL072 en un curso. Encuentre a continuación un diagrama de circuito del proyecto mencionado para una mejor comprensión.

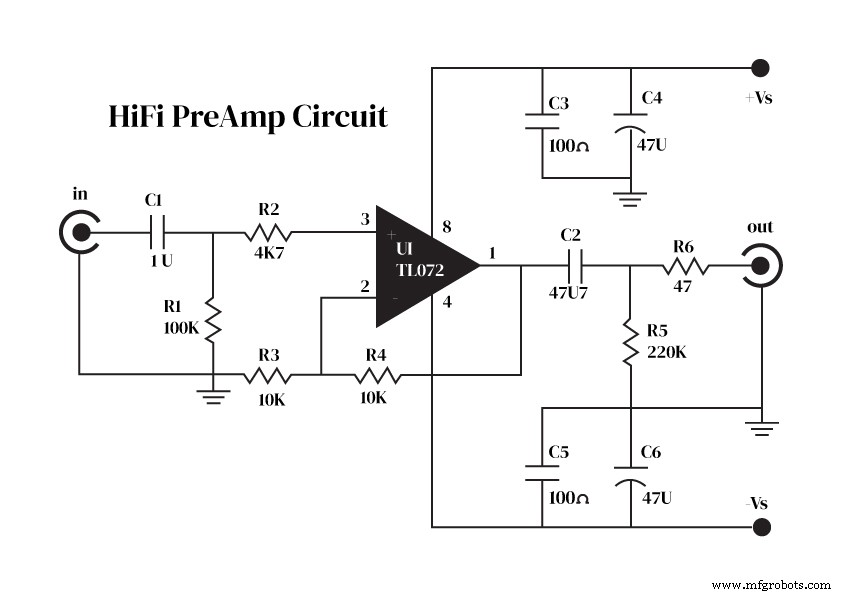

(Un ejemplo de un diagrama de circuito de preamplificador usando un TL072)

Cómo usar un circuito de preamplificador de audio

(Un circuito de preamplificador de audio creado con un circuito integrado de amplificador operacional)

Como se mencionó anteriormente, el TL072 es un circuito integrado de amplificador operacional de audio dual. Sin embargo, un solo amplificador operacional utiliza un voltaje de funcionamiento predeterminado de 9 V CC.

Durante el funcionamiento, la entrada de audio del circuito recibe retroalimentación de la salida. Como resultado, supera eficazmente las fuentes externas de ruido. A menudo, el principal culpable es el ruido de las resistencias. Tampoco hay distorsión.

Además, el circuito permite un ajuste fino. Por ejemplo, para lograr una baja distorsión y un equilibrio de la impedancia de entrada, ajuste el valor de R1. De lo contrario, deberá aumentar la impedancia de entrada del circuito ajustando R4.

Por otro lado, tienes R2 y R3 en el circuito. Estos, en particular, actúan como resistencias de retroalimentación negativa. Y su propósito principal es medir la señal de salida. Sin embargo, ajustar demasiado los valores de resistencia de entrada aumenta la producción de ruido. Alternativamente, ajustarlos demasiado bajo provoca un aumento de la carga en el circuito. Además, conduce a una mayor distorsión.

R6, sin embargo, es para vaciar o descargar el condensador C2. En general, el efecto es disminuir las diferencias generales de ruido.

https://youtu.be/J3tHB4JfRpM

(Un video tutorial sobre cómo construir un circuito de preamplificador usando TL072 IC)

Conclusión

En resumen, el pinout TL072 es un amplificador operacional de alto voltaje que utiliza transistores JFET. Sin embargo, es notable por su bajo nivel de ruido y sus altas velocidades de respuesta. Otras características sobresalientes incluyen voltaje de compensación de entrada bajo, distorsión armónica baja y una corriente de polarización de entrada típica que también es relativamente baja. Como resultado, es ideal para circuitos que necesitan alta precisión. Sin embargo, una de sus principales aplicaciones es la preamplificación de circuitos de audio.

Entonces, si está entusiasmado con los proyectos electrónicos de bricolaje, este es el lugar adecuado para estar. Contáctenos para obtener más información sobre este CI y otros proyectos relacionados.
