¿Cómo conectar el panel solar a una carga y batería de 12 V CC?

Cableado del panel fotovoltaico al controlador de carga, batería de 12 V y carga de 12 VCC

En este sencillo tutorial de cableado del panel solar, mostraremos cómo conectar un panel solar al controlador de carga solar, la batería y la carga de CC directa de acuerdo con la clasificación. Tenga en cuenta que la carga de CA no está conectada en este tutorial de cableado del panel fotovoltaico, que necesita equipo adicional, como UPS e inversor, para convertir la energía del panel solar y la batería (CC) en energía de CA.

Este sistema de energía solar de CC a pequeña escala necesita tres componentes básicos del sistema de instalación del panel solar, es decir, un panel de 12 V, 120 W, una batería de 12 V y 100 Ah, un controlador de carga solar de 12 V CC y una carga de CC (como ventiladores y luz, etc.).

Como solo tenemos unidades individuales de panel solar y batería, etc. De esta manera, no necesitamos conectarlos en serie, paralelo o combinación de conexión en serie-paralelo. Los conectaremos directamente al controlador de carga, la batería y las cargas de CC.

• Publicación relacionada:¿Cómo diseñar e instalar un sistema fotovoltaico solar? Con Ejemplo Resuelto

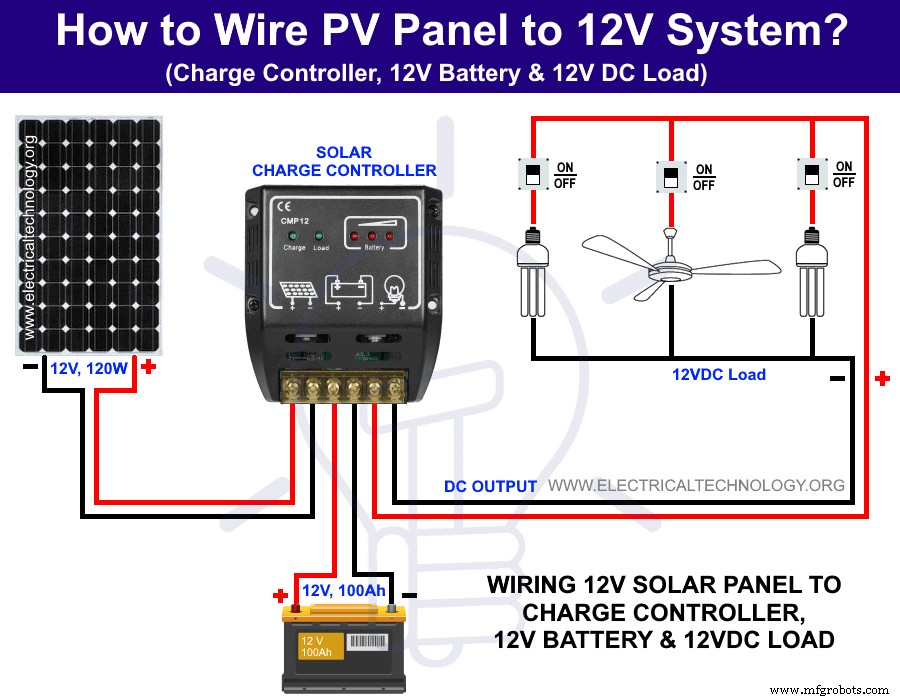

El siguiente diagrama de cableado del panel solar muestra que un panel fotovoltaico de 12 V y 120 W está conectado al controlador de carga solar (el terminal negativo del panel del panel al terminal negativo del controlador de carga MPPT y viceversa). viceversa para terminal positivo.

La batería está conectada a los terminales de la batería del controlador de carga (igual que el cableado del panel fotovoltaico, es decir, el terminal positivo de la batería está conectado al terminal positivo del controlador de carga y viceversa para el negativo). terminales).

• Publicación relacionada:Una nota completa sobre la instalación de paneles solares con cálculos y ejemplos

La carga de CC (luz y ventilador, etc.) está directamente conectada al controlador de carga y puede ser alimentada por dos fuentes de energía. La carga directa se puede alimentar directamente a través de la energía solar y un controlador de carga durante el día/la luz del sol y durante la sombra/la noche, la carga de CC se puede alimentar utilizando la energía almacenada en la batería como energía de respaldo.

El panel solar también cargará la batería, pero el tiempo de carga de la batería depende de la potencia del panel solar, la luz solar y la condición de encendido/apagado de la carga directa.
