Comprender la respuesta transitoria del capacitor: dinámica de carga, comportamiento asintótico y simulación SPICE
Los capacitores almacenan energía eléctrica en un campo eléctrico, funcionando como diminutas baterías secundarias. Un capacitor totalmente descargado exhibe cero voltios a sus terminales, mientras que uno cargado mantiene un voltaje estable, imitando el comportamiento de una batería.
Al conectarse a una fuente de voltaje externa, un capacitor absorbe energía y comienza a cargar. Con un voltaje terminal de cero, inicialmente se comporta como un cortocircuito, absorbiendo la corriente máxima posible hasta que su voltaje sube para igualar la fuente.
A medida que el capacitor carga, su voltaje terminal aumenta hacia el voltaje aplicado, y la corriente a través del circuito disminuye proporcionalmente. Una vez que el voltaje del capacitor iguala el de la fuente, efectivamente se convierte en un circuito abierto, sin absorber más corriente.

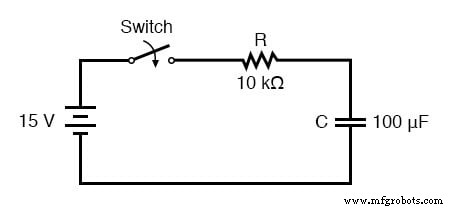

En un ejemplo práctico, una resistencia de 10 kΩ carga una batería de 15 V. La tabla siguiente ilustra el voltaje y corriente del capacitor en el tiempo:
| Tiempo (s) | Voltaje batería | Voltaje capacitor | Corriente |
|---|---|---|---|
| 0 | 15 V | 0 V | 1500 µA |
| 0.5 | 15 V | 5,902 V | 909,8 µA |
| 1 | 15 V | 9,482 V | 551,8 µA |
| 2 | 15 V | 12,970 V | 203,0 µA |
| 3 | 15 V | 14,253 V | 74,68 µA |
| 4 | 15 V | 14,725 V | 27,47 µA |
| 5 | 15 V | 14,899 V | 10,11 µA |
| 6 | 15 V | 14,963 V | 3,718 µA |
| 10 | 15 V | 14,999 V | 0,068 µA |
Matemáticamente, este comportamiento se describe como asintótico: el voltaje del capacitor se acerca al de la batería y la corriente se acerca a cero, aproximándose progresivamente con el tiempo pero sin alcanzar exactamente el estado final en teoría. En la práctica, el capacitor alcanza 15 V y la corriente efectivamente se vuelve cero.
Usando la herramienta de análisis de circuitos SPICE, la respuesta transitoria puede visualizarse gráficamente. El siguiente gráfico demuestra el rápido aumento inicial de voltaje y la gradual decadencia de corriente, con el tiempo en el eje vertical y la amplitud en el horizontal:

En la netlist, el comando .plot se emplea en lugar del más común .print para generar un gráfico pseudo-gráfico directamente en la terminal. La resistencia sirve como shunt para medir corriente observando la caída de voltaje a través de ella.
Conclusiones clave
- Los capacitores se comportan como pequeñas baterías ante un cambio brusco de voltaje, entregando inicialmente alta corriente que se reduce con el tiempo.
- Un capacitor totalmente descargado se presenta inicialmente como cortocircuito; una vez cargado completamente, se comporta como circuito abierto.
- En un circuito de carga RC, el voltaje del capacitor sube de cero al voltaje de la fuente mientras la corriente cae de máximo a cero, con ambos cambiando más rápido al principio y desacelerándose al acercarse a sus valores finales.
Hojas de trabajo relacionadas
- Hoja de trabajo: Circuitos de constante de tiempo
- Hoja de trabajo: Cálculos de constante de tiempo
Para más práctica, consulte las hojas de trabajo enlazadas arriba.
