Diseño de Vatímetros: Aprovechando Movimientos Dinamométricos para Medición Precisa de Potencia
En un circuito eléctrico, la potencia equivale a voltaje multiplicado por corriente; por tanto, un vatímetro debe medir ambos parámetros para entregar lecturas precisas.
Movimiento Dinamométrico
Un movimiento de medidor dedicado para medición de potencia se conoce como movimiento dinamométrico. Comparte similitudes con los movimientos D'Arsonval o Weston, presentando una bobina móvil ligera que impulsa el puntero. A diferencia de esos diseños clásicos que dependen de un imán permanente para generar el campo magnético, un dinamómetro emplea una bobina estacionaria para proveer ese campo.

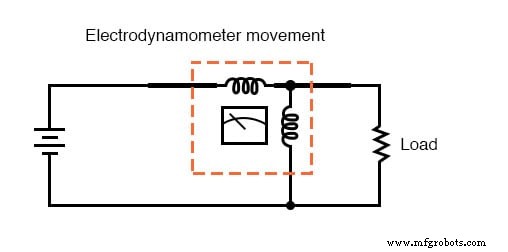

En un dinamómetro, la bobina móvil se energiza con el voltaje del circuito, mientras la bobina estacionaria se alimenta con la corriente del circuito. Un diagrama de cableado típico luce así:

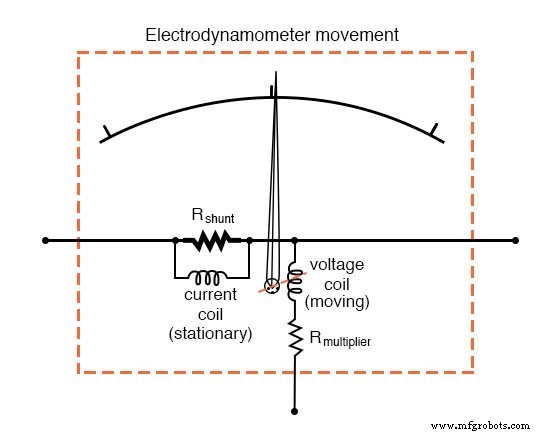

La bobina horizontal mide la corriente de carga, y la bobina vertical mide el voltaje de carga. La bobina móvil de voltaje suele conectarse en serie con una resistencia de rango para limitar el voltaje de carga completa aplicado a ella, y la bobina estacionaria de corriente puede emparejarse con resistencias shunt de precisión para derivar la corriente de carga alrededor de ella.
Al construir dinamómetros personalizados, la bobina estacionaria puede construirse con alambre más grueso sin comprometer la respuesta del medidor, a menudo eliminando la necesidad de shunts de precisión.

RESUMEN:
- Los vatímetros frecuentemente emplean movimientos dinamométricos, que usan bobinas de voltaje y corriente para mover la aguja.
