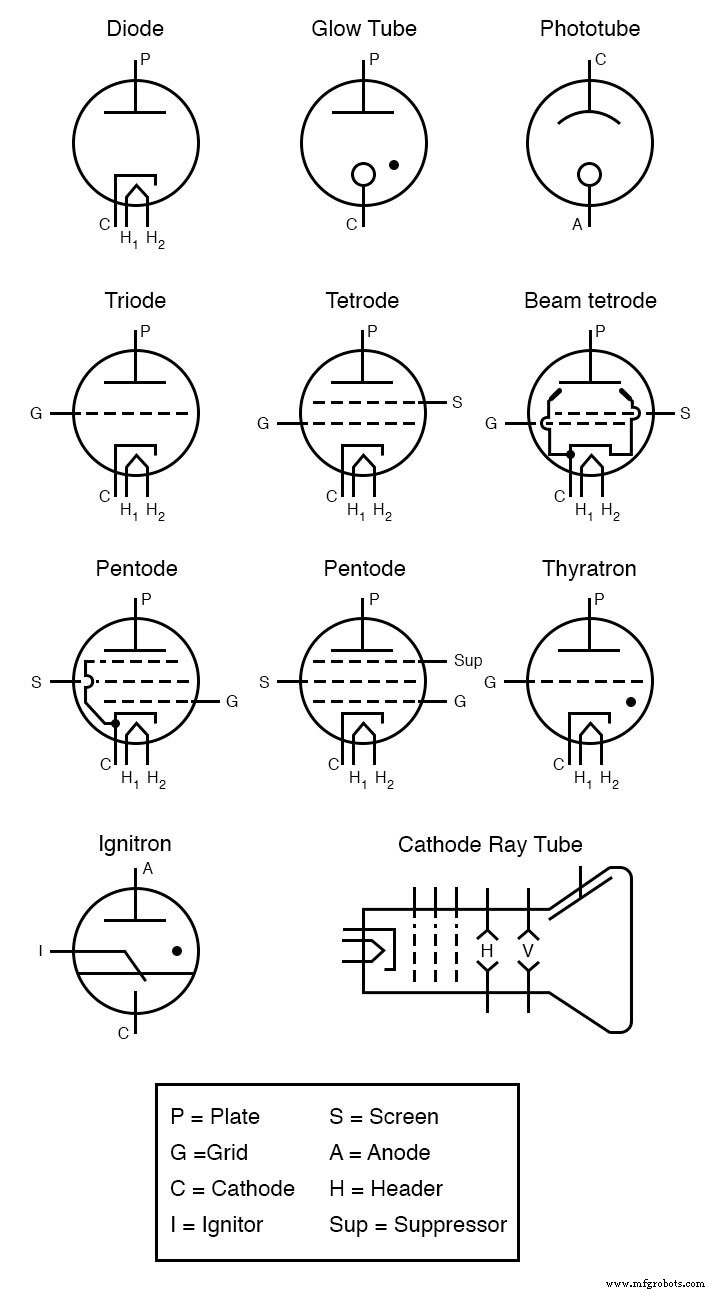

Tubos de electrones

• Cátodo :Este es el electrodo que se calienta y emite los electrones.
• Ánodo :Este electrodo en el tubo o válvula de vacío tiene un alto potencial para atraer electrones del cátodo.
• Cuadrícula :Este es el electrodo de la válvula que tiene un potencial variable y se utiliza para controlar el flujo de electrones entre el cátodo y el ánodo.
• Filamento :La mayoría de las válvulas en estos días se calientan indirectamente, es decir, el filamento no está conectado al cátodo. El filamento calienta el cátodo que luego emite los electrones. Las primeras válvulas se calentaron directamente y el filamento se utilizó para emitir los electrones. Sin embargo, esto imponía limitaciones a la forma en que se podían utilizar las válvulas. Tener un cátodo calentado indirectamente permite que el cátodo funcione a un potencial más alto que el suelo y también que muchos filamentos funcionen en paralelo en un solo equipo.
• Cuadrícula de control :Esto comúnmente se mantiene negativo con respecto al cátodo y se usa para controlar el flujo de electrones entre el cátodo y el ánodo.
• Cuadrícula de pantalla :La rejilla de la pantalla funciona a un potencial positivo fijo, pero por debajo del del ánodo y proporciona una pantalla entre el ánodo y la rejilla de control, lo que mejoró considerablemente el rendimiento. Se desacopla a tierra mediante un condensador para garantizar que el apantallamiento sea eficaz.
• Rejilla supresora :En la válvula pentodo / tubo de vacío, la rejilla del supresor generalmente se mantiene a un voltaje bajo, a menudo conectado directamente al cátodo. Su función es crear una región de voltaje más bajo entre la rejilla de la pantalla y el ánodo. Suprime la emisión secundaria donde los electrones de alta energía que golpean el ánodo a alta velocidad tienden a rebotar. Este efecto provoca una torcedura en la curva de respuesta de las válvulas de tetrodo. De esta manera, permite que el pentodo proporcione un factor de amplificación alto junto con la capacidad de operar a frecuencias altas.
