Experimento de inducción electromagnética

PIEZAS Y MATERIALES

• Electroimán del experimento anterior
• Imán permanente

Consulte el experimento anterior para obtener instrucciones sobre la construcción de electroimán.

REFERENCIAS CRUZADAS

Lecciones de circuitos eléctricos , Volumen 1, capítulo 14:"Magnetismo y electromagnetismo"

OBJETIVOS DE APRENDIZAJE

• Relación entre la fuerza del campo magnético y el voltaje inducido

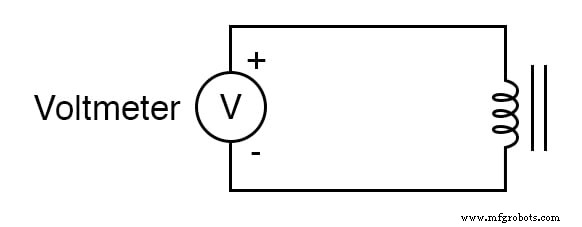

DIAGRAMA ESQUEMÁTICO

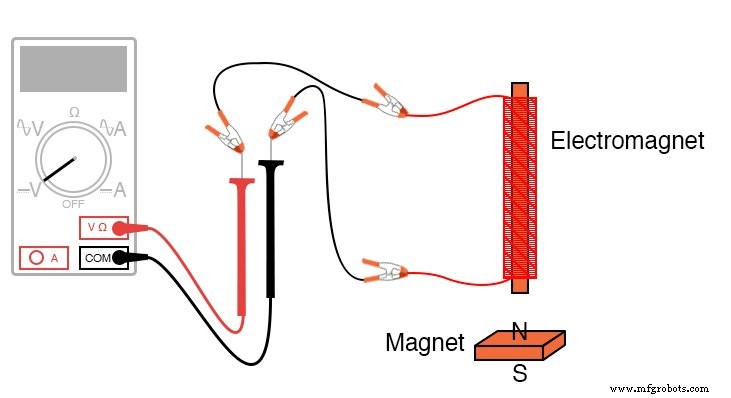

ILUSTRACIÓN

INSTRUCCIONES

La inducción electromagnética es el fenómeno complementario del electromagnetismo. En lugar de producir un campo magnético a partir de la electricidad, producimos electricidad a partir de un campo magnético.

Sin embargo, hay una diferencia importante:mientras que el electromagnetismo produce un campo magnético estable a partir de una corriente eléctrica constante, la inducción electromagnética requiere movimiento entre el imán y la bobina para producir un voltaje.

Conecte el multímetro a la bobina y ajústelo al rango de voltaje CC más sensible disponible.

Mueva el imán lentamente hacia y desde un extremo del electroimán, teniendo en cuenta la polaridad y la magnitud del voltaje inducido.

Experimente moviendo el imán y descubra por sí mismo qué factores determinan la cantidad de voltaje inducido. Pruebe el otro extremo de la bobina y compare los resultados.

Pruebe el otro extremo del imán permanente y compare. Si usa un multímetro analógico, asegúrese de usar cables de puente largos y ubique el medidor lejos de la bobina, ya que el campo magnético del imán permanente puede afectar el funcionamiento del medidor y producir lecturas falsas. Los medidores digitales no se ven afectados por los campos magnéticos.

HOJAS DE TRABAJO RELACIONADAS:

• Hoja de trabajo de electromagnetismo intermedio e inducción electromagnética
